最近看到一个很火的电路题，配文是“听说你电路强得可怕，请问LED亮了吗？”，结果在技术群里直接引发了激烈讨论：
- 有人说：1V 输入还不够？肯定亮啊！
- 有人说：三极管导通要 0.7V，1V 够了啊，亮！
- 还有人说：不对，我算过了，根本不亮！
你先别急着看答案，自己花3秒钟想一想，你的判断是什么？然后再往下看，验证一下自己是否踩中了这个经典“陷阱”。
先理清楚：这个电路到底长啥样？

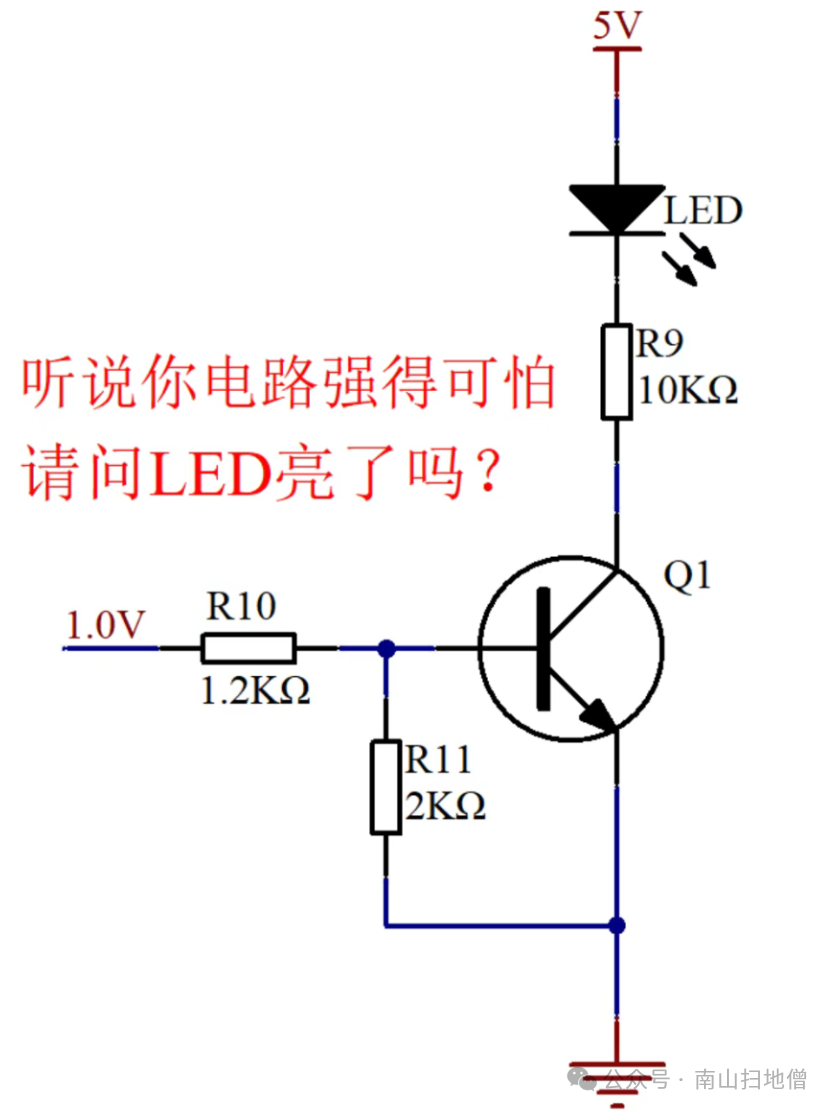

我们先把电路结构拆解一下。这是一个非常典型的 NPN三极管共射驱动LED电路，看起来平平无奇：
- 三极管 Q1 是 NPN 型，发射极直接接地。
- 集电极接了 LED 和限流电阻 R9，往上接 5V 电源。
- 基极这边，输入 1.0V 的控制信号，经过 R10 限流，然后接了一个下拉电阻 R11 到地。
常规的三极管驱动逻辑我们都知道：只要给基极一个足够的高电平，三极管导通，集电极-发射极之间形成通路，电流流过LED，灯就亮了，对不对？
那为什么这个看似简单的电路，会让这么多人产生争议呢？
第一步：三极管的导通条件，你真的搞懂了吗？
首先，我们必须明确 NPN 硅三极管的导通条件：要让三极管进入放大或饱和状态，其 发射结的正向电压 Vbe 必须≥0.7V（硅管的典型值）。简单说，就是基极（B）的电压，必须比发射极（E）高 0.7V 以上。
在这个电路里，发射极是直接接地的，电压为 0V。所以，导通条件就简化为：只有当基极电压 Vb ≥ 0.7V 时，三极管才会打开，LED 才 有可能 亮。
那么，问题来了：这个电路中的基极电压 Vb，到底能达到多少？
算完我惊了：基极电压居然不够？
我们来一步步计算，过程非常简单，只用到了初中物理的欧姆定律。
先假设三极管截止，算分压
如果三极管还没有打开（截止状态），那么基极就没有电流流入三极管内部。此时，基极回路可以看作只有两个电阻：R10（1.2KΩ）和 R11（2KΩ），它们串联在 1.0V 的输入电压上。
根据分压公式，基极的电压 Vb 为：
Vb = 输入电压 * R11 / (R10 + R11)
= 1.0V * 2000Ω / (1200Ω + 2000Ω)
= 0.625V
算出来了！在最理想的情况下（三极管完全不吸取电流），基极的电压最高也只能被拉到 0.625V！
还记得我们刚才强调的导通条件吗？三极管要导通，基极电压 Vb 至少要 0.7V。
0.625V < 0.7V！
这意味着什么？这意味着三极管的发射结（BE结）根本就达不到正向导通所需的电压门槛！它从一开始就处于截止状态，无法打开。
反证法再验证：矛盾了！
我们再用反证法验证一下。假如三极管真的导通了，会发生什么情况？
如果三极管导通，那么基极电压 Vb 会被发射结钳位在大约 0.7V（忽略微小变化）。这时，我们来计算一下两条支路的电流：
- 流过上拉电阻 R10 的电流：
I_R10 = (1.0V - 0.7V) / 1.2KΩ = 0.25mA
- 流经下拉电阻 R11 的电流：
I_R11 = 0.7V / 2KΩ = 0.35mA
哎？发现问题了吗？R10 从输入端“拉”过来的电流只有 0.25mA，但 R11 要“泄放”到地的电流却需要 0.35mA。
这中间相差的 0.1mA 电流从哪里来？按照电路节点的基尔霍夫电流定律，它只能从三极管的基极引脚“抽”出来。但是，对于 NPN 三极管，基极电流只能是 流入 基极的，不可能反向从基极往外流！
这就产生了根本性的矛盾。所以，我们“三极管导通”的这个假设，从物理原理上就是不成立的。
最终结论：LED，根本不会亮！
既然三极管始终处于截止状态，那么它的集电极（C）和发射极（E）之间就相当于开路，电阻无穷大，没有电流可以通过。
再看 LED 的回路：5V → LED阳极 → LED阴极 → R9 → 三极管集电极。由于三极管这边是断开的，整个回路无法形成电流，因此 LED 根本不会亮。
是不是很反直觉？很多人一看输入电压有1V，比0.7V高，就下意识认为肯定能导通，完全忘了基极还接着一个下拉电阻 R11，正是它把基极的电位给“拉”低了！
这个电路的“坑”，到底在哪？
很多朋友会问：这个 R11 下拉电阻是干嘛的？为什么要加它？这不是给自己找麻烦吗？
其实，在基极增加下拉电阻，本意是好的。它的主要作用是：当控制信号源（比如MCU的GPIO）刚上电、处于复位状态或输入悬空时，能够将三极管的基极可靠地拉到低电平（0V），确保三极管处于确定的截止状态，防止 LED 因干扰而误亮。这是一种增强电路可靠性的常见做法。
但是！下拉电阻的阻值不是越小越好！
就像这个电路所示，R11（2KΩ）的阻值选得太小了，导致它的“分流”能力过强。当1.0V的高电平输入时，大部分电压都被 R11 “吃掉”了，使得基极的实际分压只有0.625V，连三极管最基本的导通门槛（0.7V）都达不到，好心办了坏事。
那怎么修改，才能让这个LED亮起来？
思路很明确：只要想办法让基极电压 Vb 超过 0.7V 即可。这里提供几个简单的修改方案：
-
改法 1：提高输入电压
如果把输入电压从 1.0V 提高到常用的 3.3V，那么分压计算就变成了：
Vb = 3.3V * 2K / (1.2K + 2K) = 2.06V
远大于 0.7V，三极管妥妥地导通。这也是为什么我们在实际使用 3.3V 或 5V 系统驱动三极管时，很少遇到这个问题。
-
改法 2：增大下拉电阻阻值
把下拉电阻 R11 从 2KΩ 改为 10KΩ，此时分压为：
Vb = 1.0V * 10K / (1.2K + 10K) = 0.89V
刚好超过 0.7V，可以打开三极管。
-
改法 3：减小上拉限流电阻阻值
把基极限流电阻 R10 从 1.2KΩ 改为 500Ω，分压为：
Vb = 1.0V * 2K / (0.5K + 2K) = 0.8V
同样能满足导通条件。
最后：硬件设计，千万别想当然
这道题考察的并不是多么高深的知识点，恰恰是电子电路中最基础的欧姆定律和NPN三极管导通条件。但很多人容易犯“想当然”的错误，只记住了“输入大于0.7V”这个结论，却忽略了实际电路中其他元件（如下拉电阻）带来的分压影响。
硬件设计就是这样，很多看起来“标准”或“常规”的电路，一旦某个参数发生变化，最终的结果可能就天差地别。尤其在涉及 逻辑门 电平转换或驱动电路时，一定要动笔算一算各节点的电压和电流，依赖计算而非经验，才能避免踩坑。
最后，给大家留一道思考题：如果把这个电路的输入电压从 1.0V 稍微提高到 1.2V，其他参数不变，你觉得这个 LED 会亮吗？欢迎把你的计算过程和结论分享到技术社区，比如 云栈社区，和更多开发者一起交流探讨。
