光纤色散：理解光通信速率与距离的隐形杀手及补偿技术

我们在研究光通信时，“色散”这个词总是如影随形。

这似乎是一个自带负面色彩的词。一提到它，往往就伴随着信号失真或传输速率受限等问题。尤其在当前AI浪潮驱动下，光通信技术正朝着400G、800G乃至1.6T、3.2T的更高速率狂奔，专家们讨论的核心挑战之一，就是如何对抗和消除色散的影响。

那么，色散究竟是什么？它为何如此“可恶”？我们又能否战胜它呢？

什么是色散

色散，本质上是一个基础的物理现象。从字面理解，就是“颜色分散”。

大家应该都记得中学物理课本上的三棱镜实验：当一束太阳光通过三棱镜后，会被分解成从红到紫排列的彩色光谱。这就是最经典的色散现象。

原因很简单：太阳光并非单一频率的“单色光”，而是由多种不同频率光组成的“复色光”。当复色光进入棱镜后，由于棱镜材料对不同频率的光具有不同的折射率，导致各色光的传播方向发生不同程度的偏折，从而在空间上分离开来。

除了棱镜，利用光栅或干涉仪（基于光的衍射和干涉原理）也能实现色散。在这些场景下，色散并非贬义词，而是一个中性的、有实际用途的现象。例如在光谱仪、分光光度计中，色散被用于化学与生物监测（分析成分、浓度、纯度），也广泛应用于恒星光谱分析以及材料与宝石鉴定。

什么是光纤色散

我们光通信领域讨论的色散，特指光纤色散。

许多人对光纤的认知停留在“一根能传光的玻璃丝”，但实际上，光信号在光纤内部的传输过程非常复杂。用于通信的光信号并非单一频率、单一模式的“纯光”，而是由多种不同波长、不同传播模式的光组成的复合信号。

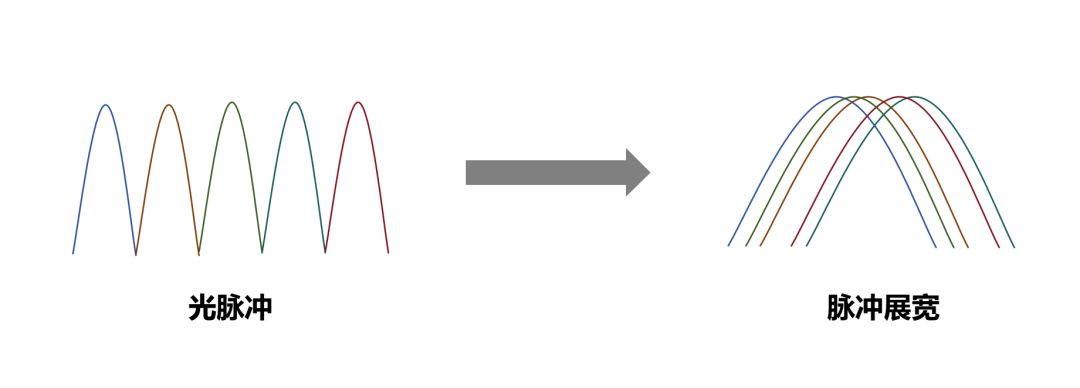

当这个复合光信号在光纤中传输时，由于自身频率和光纤材料特性等因素的影响，其中不同成分的光会产生传播速度差异。这导致原本集中、尖锐的光脉冲在时间上被拉长、展宽，最终引发信号模糊、失真，甚至无法识别。这就是光纤色散。

可以把它想象成一支整齐的队伍出发，但由于队员们行进速度不一，跑着跑着队伍就散乱了，到达终点时顺序全错。

虽然光速极快，不同频率光的速度差异也极小，但对于长距离、高速率的通信而言，这点微小的差异足以造成灾难性影响。例如，假设一束光脉冲包含两种光，速度分别为2.99×10^8 m/s和2.98×10^8 m/s，在传输1000公里后，两者的到达时间差可达约0.003秒。对于每秒传输数百亿比特的高速系统，这个时间差足以让信号混乱不堪，无法工作。

光纤色散的危害

光纤色散对通信系统的危害主要体现在四个方面：

1. 缩短有效传输距离：色散导致光脉冲展宽，且传输距离越长，展宽越严重。当展宽到一定程度，相邻脉冲会相互重叠，产生严重的码间干扰，使得接收端无法正确区分“0”和“1”信号。若无法解决色散，就只能缩短传输距离以控制干扰在可接受范围内。
2. 限制系统传输速率：传输速率越高，每个光脉冲的宽度就越窄。例如100Gbps信号的脉冲宽度仅几皮秒（1皮秒=10^-12秒）。脉冲越窄，对色散引起的展宽就越敏感，因此色散直接制约了速率提升的天花板。
3. 增加系统误码率：误码率是衡量通信质量的核心指标。色散导致的码间干扰会直接抬高误码率，当误码率超过一定阈值，通信就会出现卡顿、中断等故障。
4. 影响信号稳定性：现实环境中，影响色散的因素（如温度、应力）可能变化，导致色散大小和码间干扰程度波动，从而引起信号质量不稳定。

光纤色散的主要类型

根据产生原因，光纤色散主要分为三类：模式色散、材料色散和波导色散。它们相互独立又共同作用，其中模式色散主要存在于多模光纤，而后两者则是所有光纤共有的问题。

模式色散

理解模式色散，先要分清“多模光纤”和“单模光纤”。

可以把光纤想象成一条“光通道”。单模光纤的通道非常窄（芯径约9微米），只允许一种模式的光通过。多模光纤的通道较宽（芯径约50微米），允许多种模式的光同时通过。

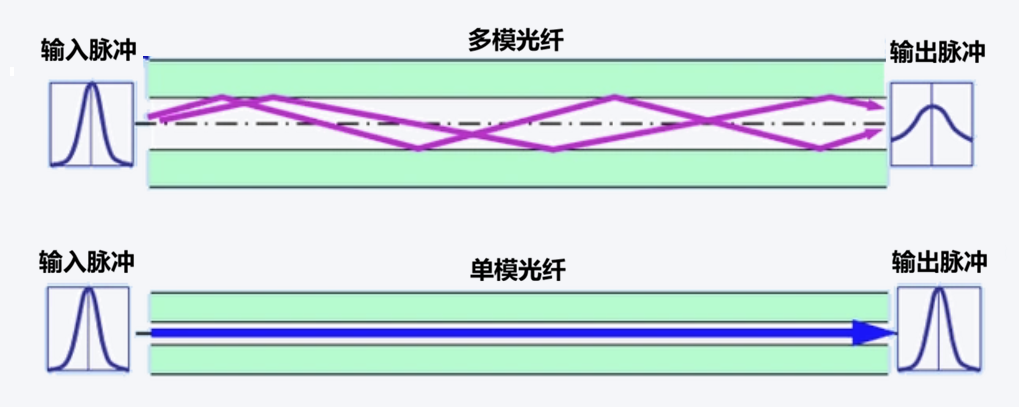

模式色散，正是由于不同模式的光在光纤中走过的几何路径长度不同，导致到达时间各异，从而引起脉冲展宽的现象。

光纤芯径越大，允许的模式越多，模式色散越严重。单模光纤因只允许一种模式，几乎不存在模式色散，这也是其传输距离远大于多模光纤的主要原因。实践中，多模光纤多用于几百米内的短距离通信，如楼宇局域网、机房互联。

材料色散

材料色散，源于光纤核心材料——二氧化硅（玻璃）的固有特性。二氧化硅对不同波长的光折射率不同：波长越长，折射率越小，光速越快；波长越短，折射率越大，光速越慢。

光纤通信的光信号并非理想单色光，而是具有一定波长范围的光谱。例如常用光源（激光器、LED）发出中心波长为1310nm或1550nm的光，实际上都包含附近数十纳米宽的波长成分。这些不同波长的光在光纤中速度不同，经长距离传输后产生时间差，即材料色散。

材料色散与波长强相关。例如在850nm短波段其影响显著，而在1310nm附近存在一个材料色散最小值点，这也是早期光通信选择1310nm作为工作窗口的原因之一。

波导色散

波导色散，由光纤自身的物理结构（纤芯与包层的尺寸、折射率分布）引起，与“波导效应”相关。

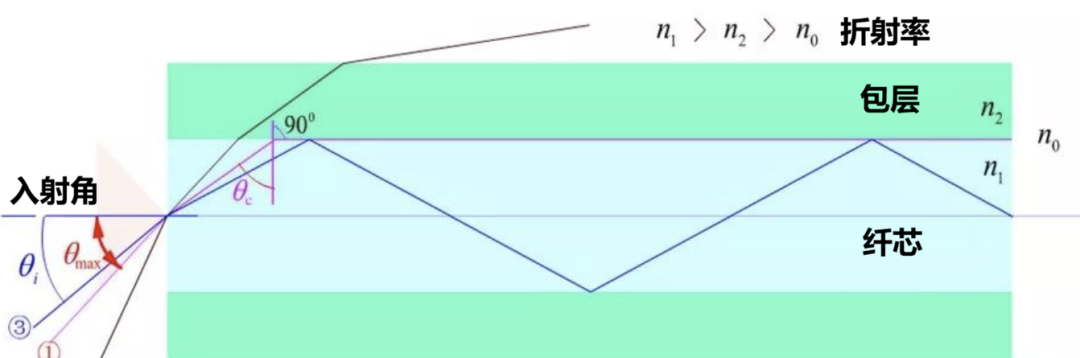

光纤利用纤芯折射率高于包层的特性，使光在界面发生全反射而被约束在纤芯内传播。

但实际上，并非所有光能量都被完全限制在纤芯中，总有一小部分会渗透进包层形成“倏逝波”。波导色散的产生，正是因为不同波长的光在纤芯和包层中的能量分布比例不同：波长短的光，能量更集中于纤芯，受包层影响小；波长长的光，渗透进包层的能量比例更大，受包层影响也更大。这种差异导致不同波长的光等效传播速度不同，从而引发脉冲展宽。

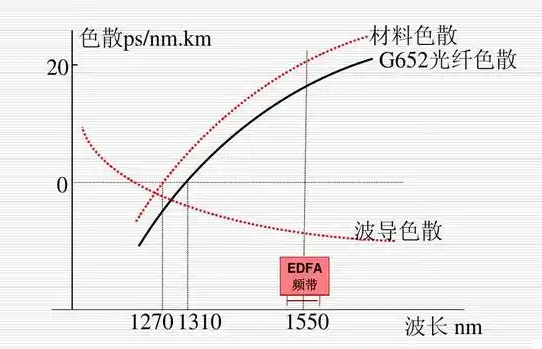

在实际的单模光纤中，材料色散与波导色散叠加在一起，共同构成最主要的色散来源——色度色散。

色散的补偿技术

色散的危害巨大，推动着业界不断研究补偿技术。目前主流技术包括以下几种：

色散补偿光纤（DCF）技术

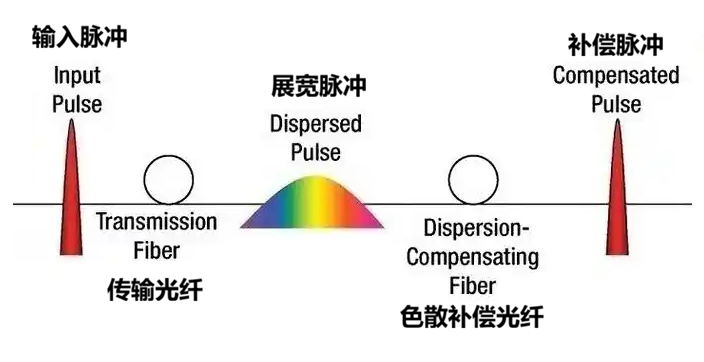

这是一种特殊设计的光纤，其色散特性与普通传输光纤相反：普通光纤在1550nm窗口通常呈“正色散”（脉冲展宽），而DCF呈现“负色散”（脉冲压缩）。将两者串联，正负色散相互抵消，实现补偿。

该技术结构简单、效果稳定，广泛应用于长距离骨干网。例如，在1000公里的线路上，每隔100-200公里插入一段DCF，以抵消累积色散。其缺点是DCF本身有附加损耗，需额外光放大器补偿。

光时分复用（OTDM）技术

该技术通过使用极窄的光脉冲、提高脉冲重复频率，来降低色散影响。核心思想是：即使脉冲被展宽，只要其宽度仍小于相邻脉冲的间隔，就能避免码间干扰。OTDM技术“提高了时间分辨率”，但对光源、探测器要求极高，成本昂贵，主要用于数据中心内部等高速短距互联场景。

色散斜率补偿技术

前述DCF主要针对单一波长补偿。但在波分复用（WDM）系统中，多个波长信号并存，且不同波长的色散值不同（即有色散斜率）。色散斜率补偿技术通过特殊设计，对不同波长进行精准的差异化补偿，确保所有信道性能一致。

电子色散补偿（EDC）技术

与上述“光域补偿”不同，EDC属于“电域补偿”。它在接收端通过数字信号处理（DSP）技术，对已经因色散而失真、展宽的电信号进行分析、补偿和修复，还原出原始波形。EDC灵活度高、成本较低，无需额外光学器件，广泛用于光纤接入网（如家庭光猫）和数据中心等短距高速场景。

光纤色散补偿的未来方向

为追求更高速率与更远距离，色散补偿技术需持续创新。未来主要朝“优化光纤结构”和“发展新型补偿技术”两个方向演进。

“优化光纤结构”的代表是光子晶体光纤。它通过精密的周期性微结构设计，能灵活控制光的模式与色散特性，甚至实现“零色散”或“负色散”，是当前研究热点。

“新型补偿技术”则包括自适应色散补偿与光正交频分复用（OFDM） 等。自适应技术能实时监测链路色散变化并自动调整补偿参数，适应环境波动，提升稳定性。光OFDM技术将高速信号分解为多个低速、对色散不敏感的正交子载波传输，从而有效规避色散影响。

结语

总而言之，光纤色散虽然无形，却是制约现代光通信性能提升的关键物理因素之一。从原理、危害到类型与补偿方案，理解它是深入网络传输技术的基础。通信工程师与色散之间的较量仍在继续，随着新光纤材料、新补偿算法与更强大DSP芯片的出现，我们有望找到更高效经济的解决方案，持续推动光通信技术向前迈进。如果你想深入探讨更多网络与通信技术细节，欢迎来云栈社区与我们交流。
