泰国制造本田皓影车机主板深度拆解：芯片布局与音频电路分析

在上一期的拆解中，我们主要观察了2020款泰国制造本田皓影车机的屏幕与按键面板。今天，让我们继续深入其内部核心，一探主板上的芯片布局与电路布线细节。

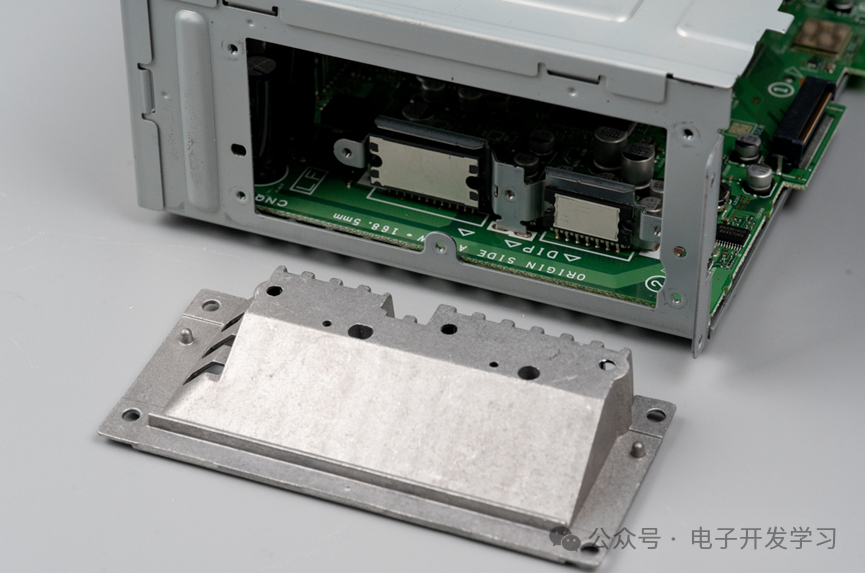

整个设备的外壳由冲压板构成。在其中一侧的内壁上，固定着一块铸铁材质的散热器。将其拆卸后，便能发现其下方正是电路板上的音频功率放大器件，这块散热器的存在就是为了给大功率的功放芯片进行有效散热。

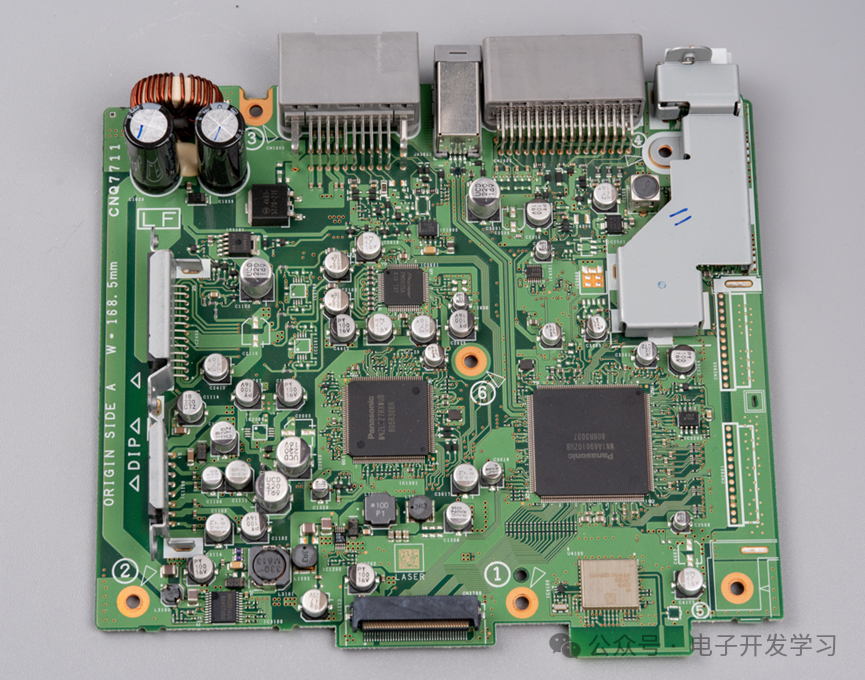

移除了顶壳和散热器之后，主板的全貌便完整地呈现在我们眼前。

将主板从外壳框架中取出，可以更清晰地观察其布局。主板上使用了两颗LQFP封装的集成电路。

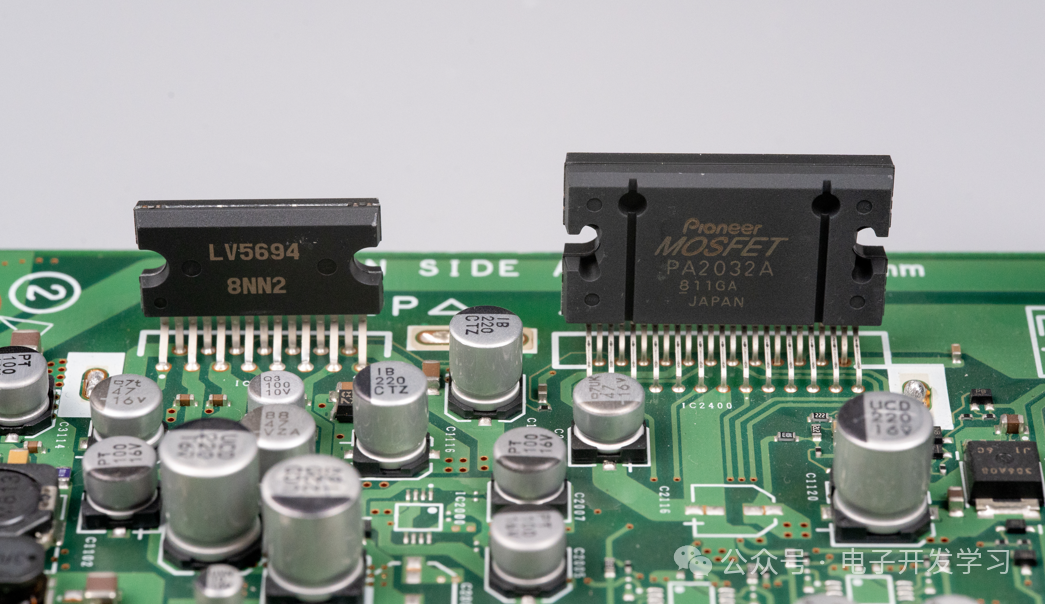

这两枚直插式器件，正是之前隐藏在铸铁散热片下的核心。

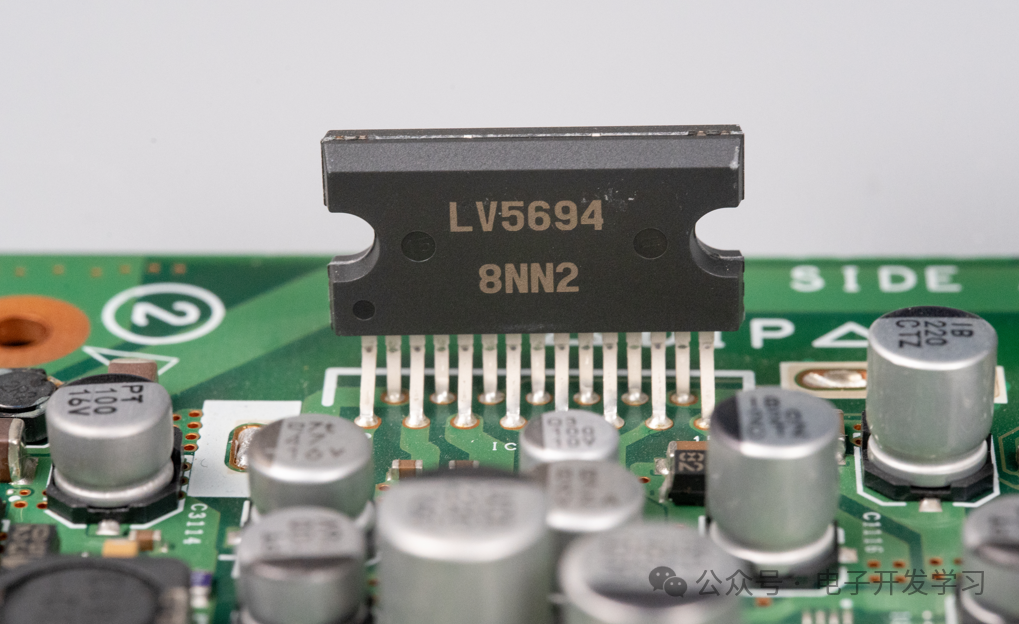

左侧的芯片型号为LV5694，来自安森美（Onsemi）。它是一颗专为车载信息娱乐系统设计的电源管理IC，属于多路输出线性稳压器，负责为主板上各个模块提供稳定、纯净的电压。

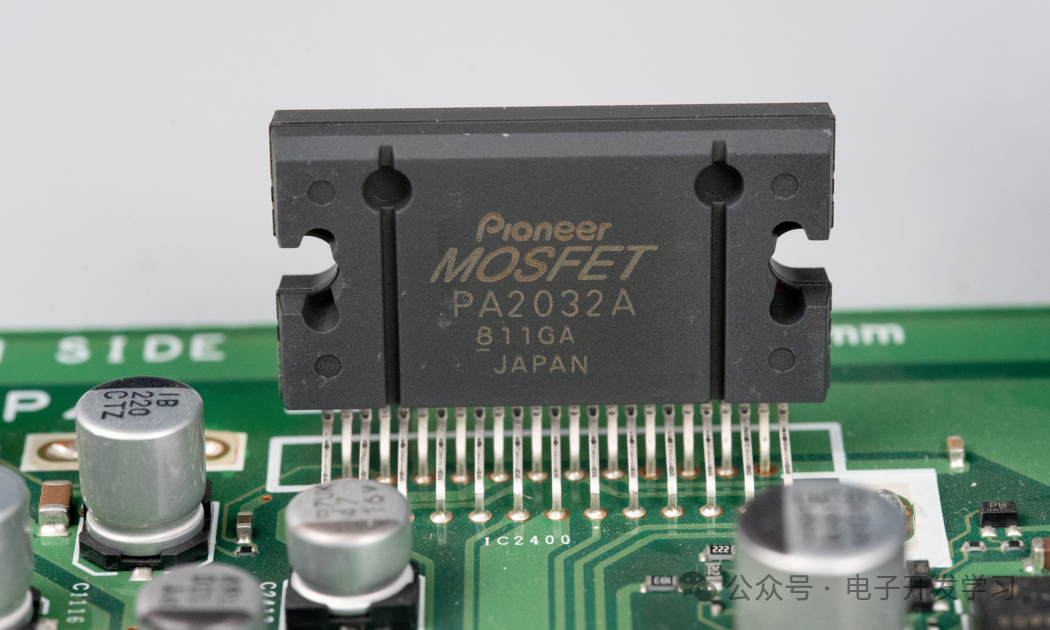

右侧的则是音频功率放大芯片，型号为PA2032A，来自先锋（Pioneer）。

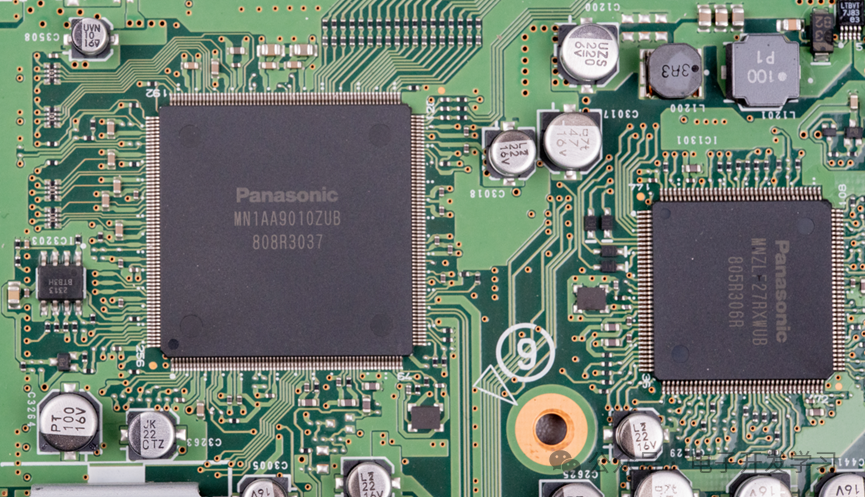

接下来是主板上的“大脑”。这两颗较大的芯片均来自松下（Panasonic）。其中，尺寸更大的这颗型号为MN1AA9010ZUB，采用了QFP256封装。有趣的是，在淘宝上能轻易找到售卖这款“剪板”芯片的商家，售价约80元，仔细观察其来源，很可能就是从我们正在拆解的这类主板上拆下来的。

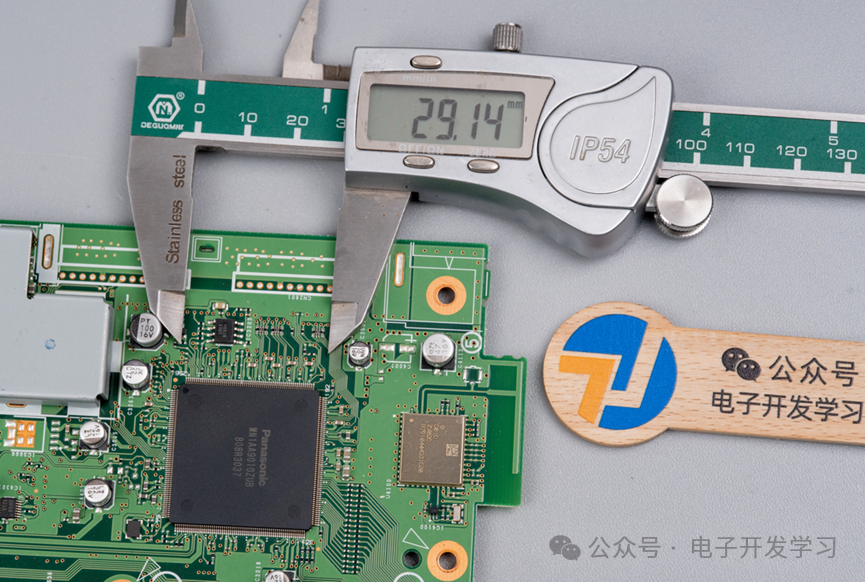

经测量，MN1AA9010ZUB芯片的塑胶封装外壳尺寸约为29mm见方。

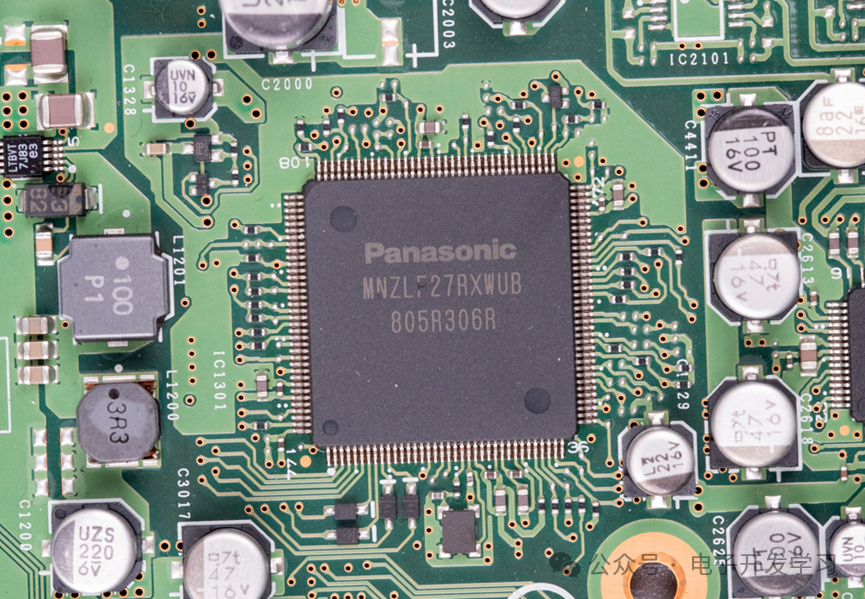

旁边这颗较小的芯片，型号是MNZLF27RXWUB，封装形式为QFP144，很可能作为协处理器或负责特定功能。

这颗PM9015A是一颗音频解码芯片，其周围布满了铝电解电容进行电源滤波和信号耦合。图中红框内的C2102、C2103、C2104贴片电容是该解码芯片的RL/RR（后左/后右）声道输出耦合电容。旁边两颗22μF的电解电容则用于FL/FR（前左/前右）声道的输出。

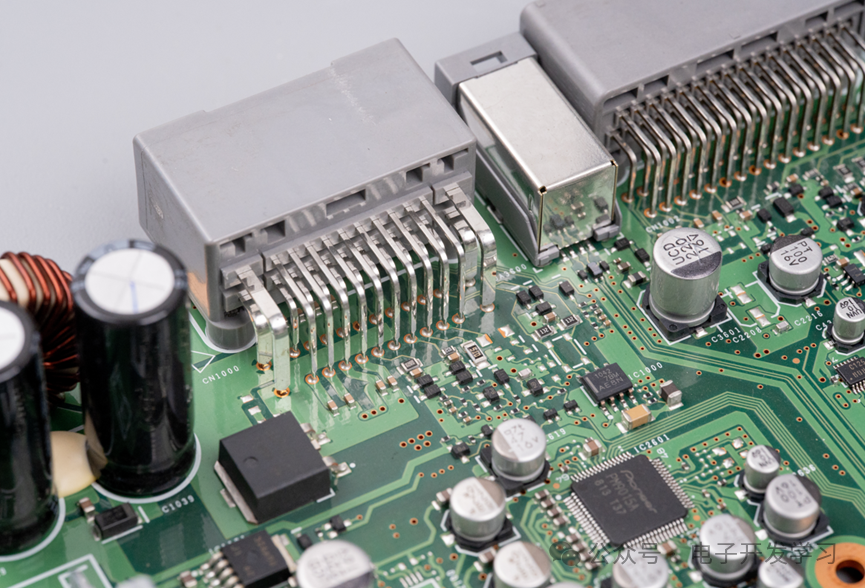

来看连接器部分。图中较大的连接器用于接驳车载扬声器线束。右边那个较小的连接器则用于USB信号传输。如果玩家想进行DIY改造，完全可以把这个接口更换成标准的USB-A母座，以方便连接U盘等设备。

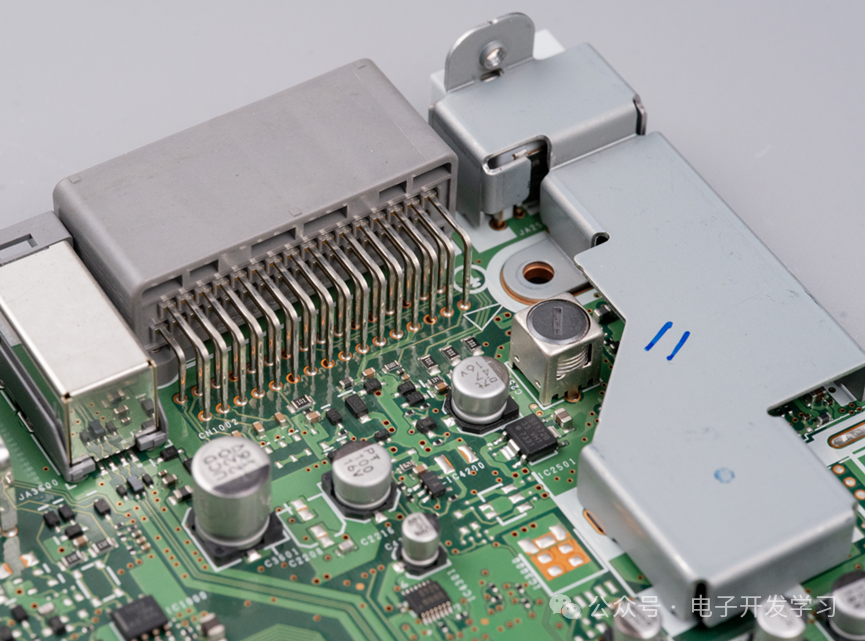

另一组连接器的特写。注意看，右边还有一个座子被一块冲压金属板完全包裹了起来。

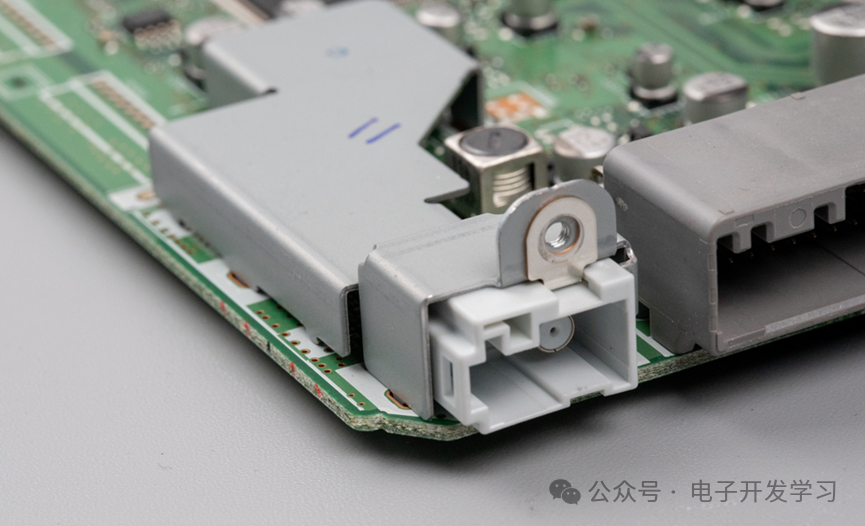

这个被金属罩严密包裹的座子，正是收音机天线的连接器。金属罩起到了关键的屏蔽作用，防止内部高频信号干扰其他电路，或外部干扰影响收音灵敏度。

这里我们发现了一个可调电感。这是因为FM/AM收音机的接收电路核心是一个LC谐振电路，通过调节这个电感的感值，可以实现天线与接收电路之间最佳的阻抗匹配，从而获得更好的接收效果。

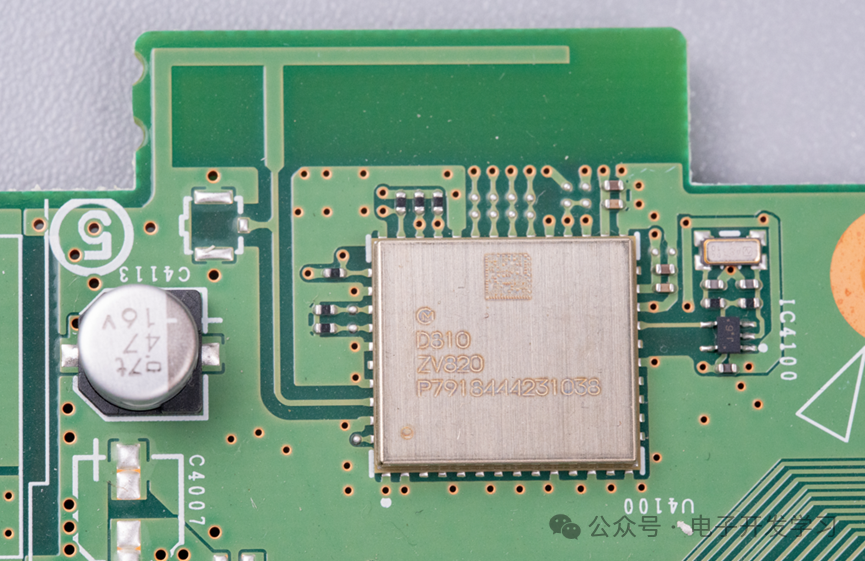

主板上集成有一个无线通信模块（可能是蓝牙或Wi-Fi）。其天线采用了直接在PCB上蚀刻的“板载天线”形式。虽然设计上兼容IPEX接口的外接天线，但此处并未焊接天线座，说明默认就使用板载天线。

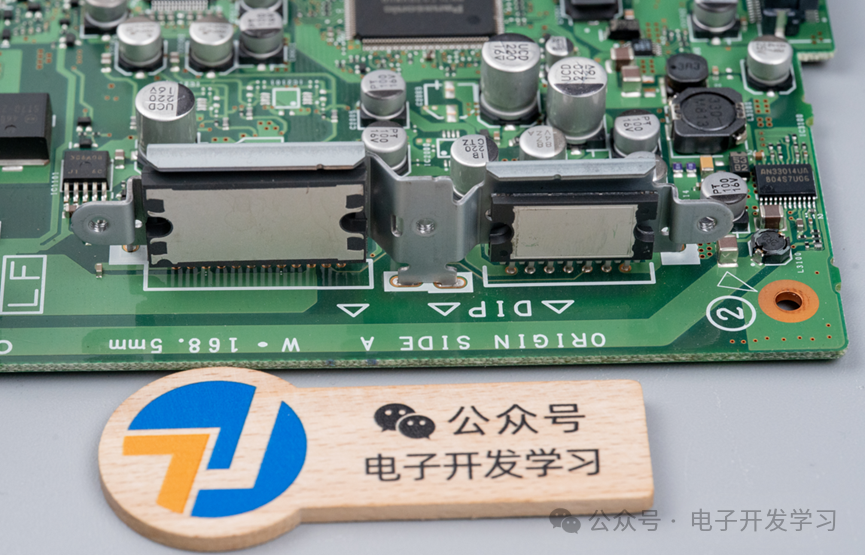

这里是两颗负责驱动扬声器的音频功放芯片。

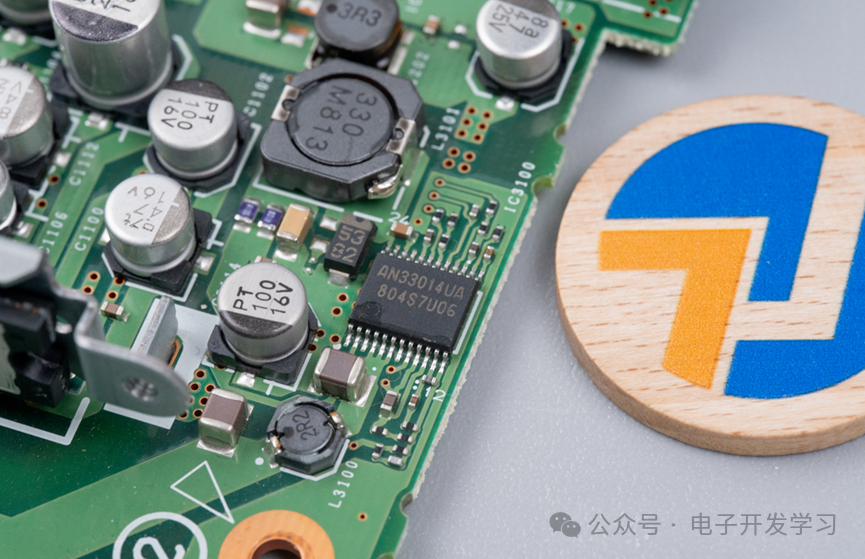

在音频功放电路附近，有一个独立的DC-DC电源电路，其核心是一颗型号为AN33014UA的电源管理芯片，专门为功放等大电流模块供电。

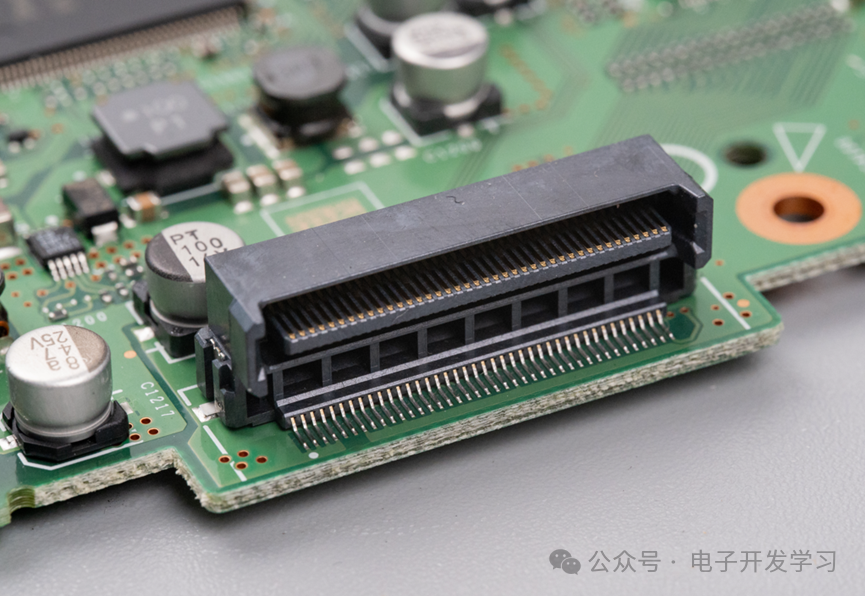

这个连接器值得再次提及，它与上一期提到的浮动连接器属于同一套精密接插件系统，从结构和工艺看，成本应当不菲。

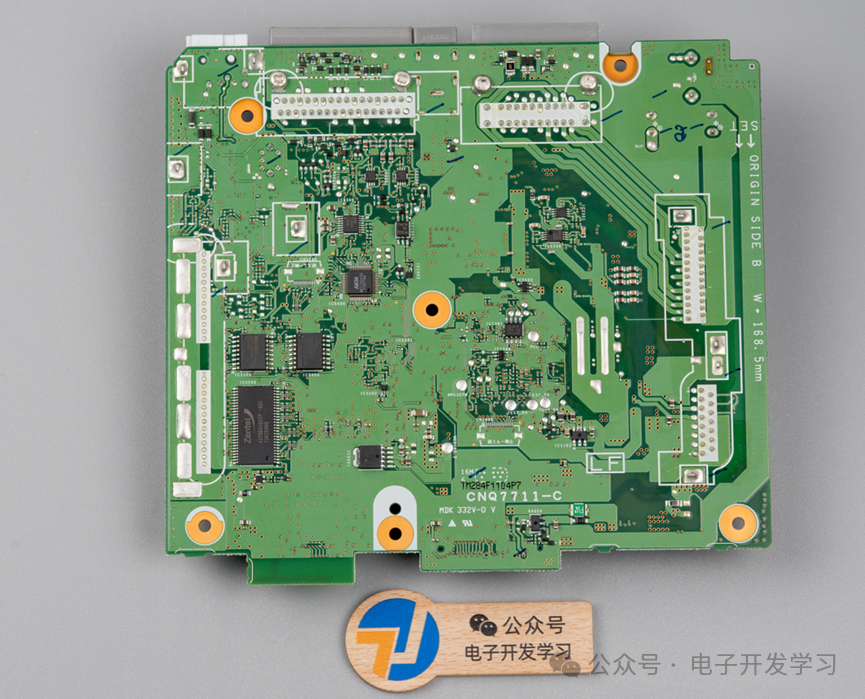

翻转主板，让我们看看背面的布局。

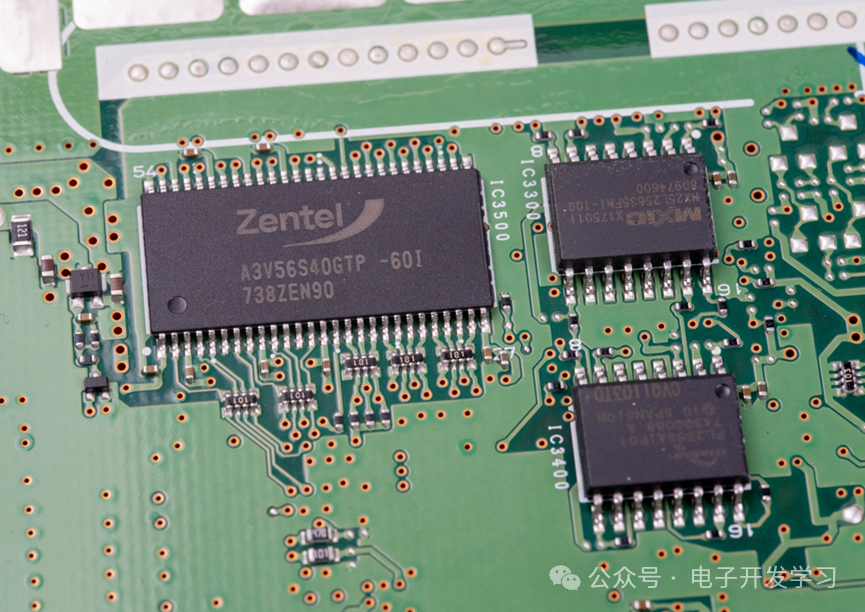

背面主要有三颗存储类芯片：

• 左侧：型号为A3V56S40GTP，这是一颗容量为256Mb的SDRAM内存颗粒，用作系统运行内存。
• 右上：来自旺宏（MXIC）的MX25L25635FMI-100，这是一颗256Mb（32MB）的串行Flash存储芯片，很可能用于存储系统固件。
• 右下：型号CY8C1040A-052，这是一颗可编程的模数混合芯片，可能用于管理特定接口或功能。

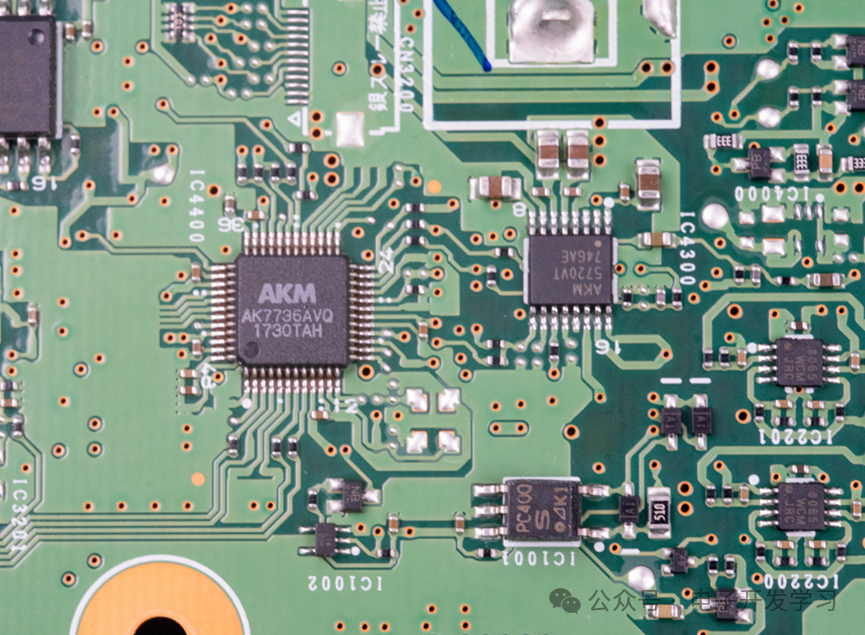

这颗来自旭化成（AKM）的AK7736AVQ，是一颗专业的音频DSP（数字信号处理器），负责音效处理、均衡、分频等高级音频算法，是提升音质的关键。

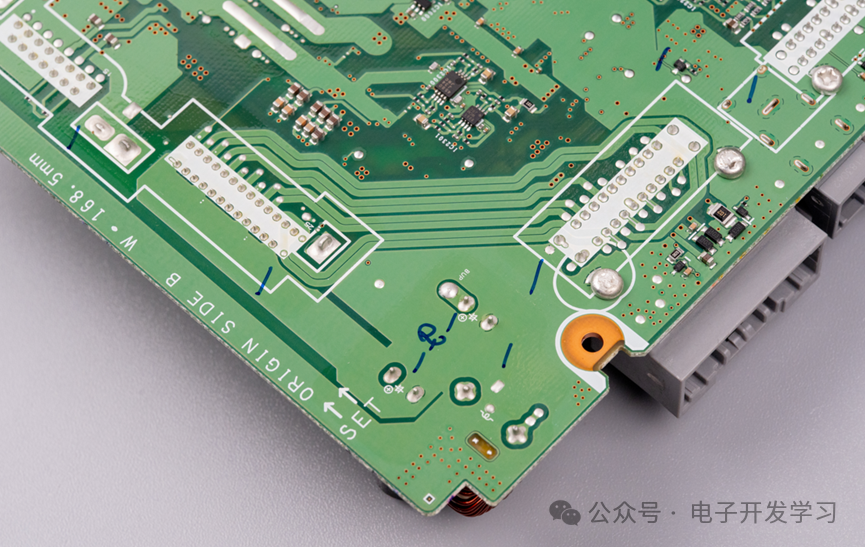

观察这里的PCB走线可以非常明确：音频功放芯片的输出引脚，通过明显加粗的铜箔走线，直接连接到了对外的扬声器接口上。总共有8根这样的粗走线，正好对应驱动4个扬声器（每个扬声器需正负两根线）。

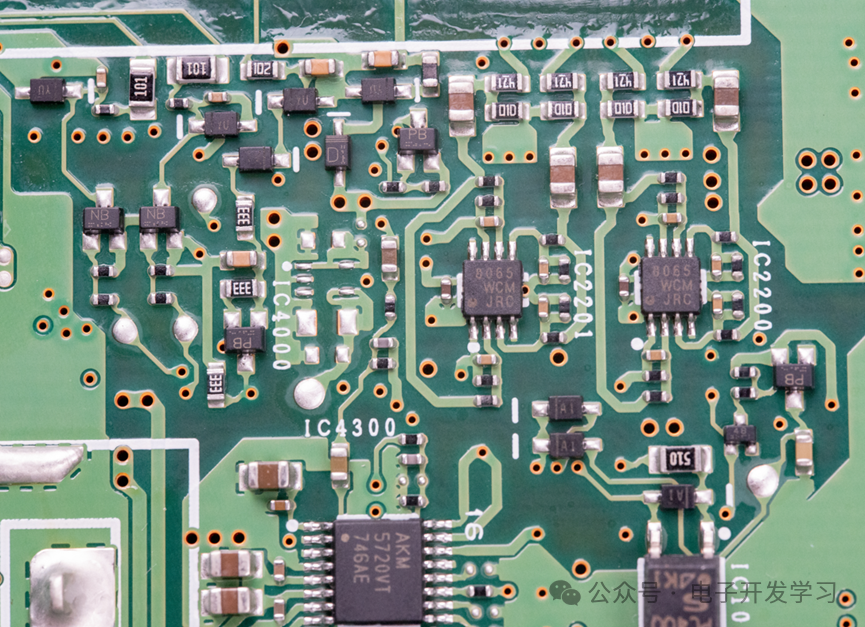

这一片区域显然是模拟信号处理电路。丝印“8065”的芯片，怀疑是亚德诺（ADI）的AD8065，这是一颗单路、FET输入、增益带宽积达145MHz的高速运算放大器，常用于高保真音频的前级放大或滤波电路。具体电路功能未经深入分析。

汽车内部的车机电路板，其实蕴含着极高的工程分析价值，其设计需要考虑抗震、耐高温、EMC（电磁兼容）等严苛的车规要求。限于个人知识储备与文章篇幅，本次拆解分析暂且到此为止。文中的图片虽经平台压缩，但关键细节依然清晰，欢迎各位硬件爱好者和工程师在云栈社区的相关板块继续深入探讨。
