随着车载 ADAS、USB4、DisplayPort 以及 Thunderbolt 5 等接口速率持续拉升，数据线的信号工作电压正逐步下探至 1V 以下。低压高频设计虽然带来了更低的功耗和电磁干扰（EMI），但也让后端的敏感主控芯片变得异常脆弱——一次微弱的静电放电（ESD）就可能导致芯片永久损坏。
面对这一挑战，电路保护领域领军企业 Littelfuse（力特）推出两款双向瞬态抑制二极管阵列（SPA® 二极管）：AQ4315-01ETG（车规级）与 SP4315-01WTG（消费级）。两款器件瞄准的是长期困扰 工程师 的“低钳位电压与超低电容不可兼得”痛点，为高敏感度高速数据线提供静电防护。
这款超低电容 TVS 阵列有哪些核心亮点？
传统 TVS 二极管在应对超高速信号时，往往需要牺牲防护性能、接受更高钳位电压来换取低电容；而一些宣称低击穿电压的产品，实际钳位能力又不足以保护后端芯片。Littelfuse 这两款新器件的优势主要体现在四个方面。
兼顾“高频传输”与“低压保护”

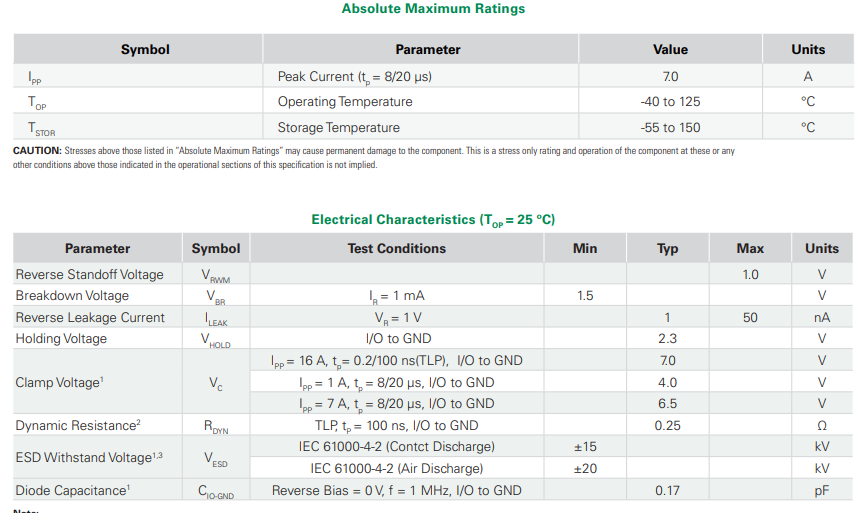

- 超低寄生电容：SP4315 电容值低至 0.17 pF，AQ4315 为 0.25 pF，对 USB4、Thunderbolt 5 等十吉比特（Gbps）级高频接口的信号完整性几乎不产生衰减。
- 行业领先的超低钳位电压：ESD 触发时典型钳位电压仅为 4.5 V 至 6.5 V，相比同类产品防护性能最高提升 10 倍。
强悍的能量削减能力，确保芯片处于安全工作区（SOA）
当遭受 8,000 V 至 20,000 V 的高压静电冲击时，这两款器件可以瞬间将到达受保护芯片处的电压和电流降低 800 到 2,000 倍，最终抑制在 10 V 以下的极低水平，避免主控芯片发生不可逆的物理击穿。
微型化封装与极低功耗
器件最大漏电流仅 50 nA，可显著延长可穿戴设备、便携终端等电池供电产品的续航时间；封装尺寸极小，也能大幅节省 PCB 布线空间。
场景定制化：车规与消费级分线

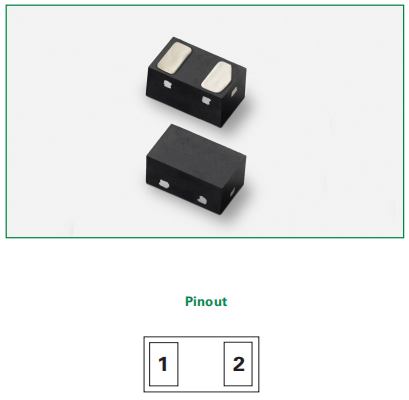

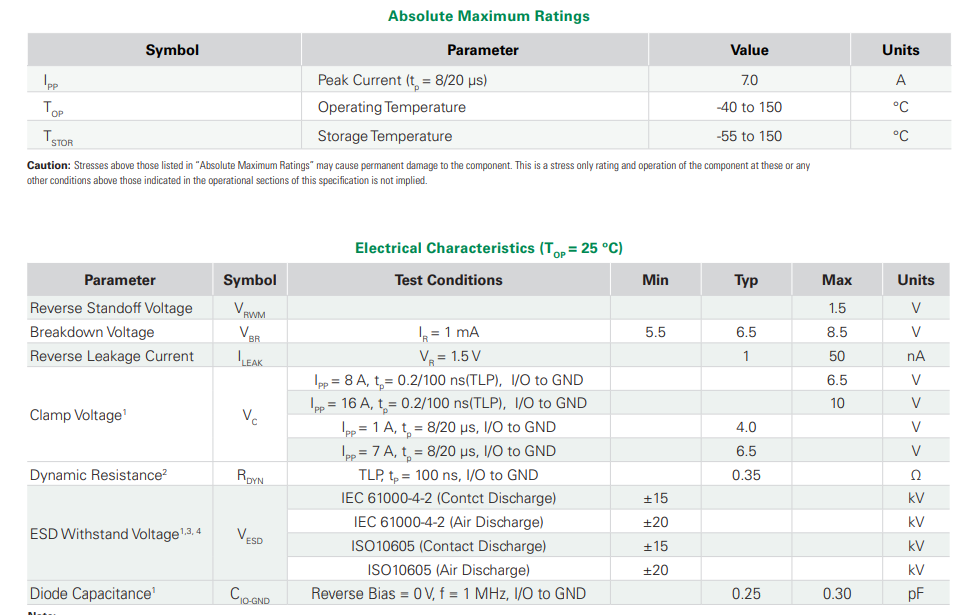

AQ4315-01ETG（车规级） 采用 DFN1006 (SOD-882) 封装，通过 AEC-Q101 认证并具备 PPAP 能力，工作温度范围为 -40°C 至 150°C，同时满足 IEC 61000-4-2 与 ISO 10605 双重耐受标准（接触放电 ±15 kV，空气放电 ±20 kV）。

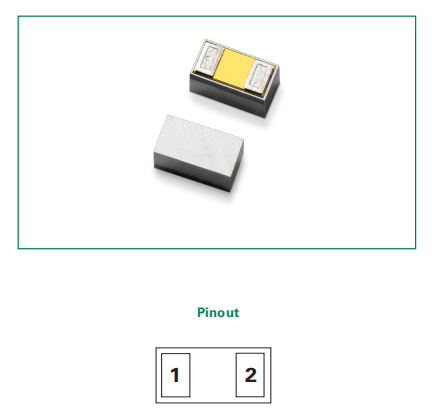

SP4315-01WTG（消费级） 采用超紧凑的 0201 WLCSP 倒装芯片封装，尺寸仅为 0.63 × 0.33 mm，专门面向空间极度受限的消费电子设计。
目标应用场景
这两款新器件为当前最敏感、最高速的数据传输接口提供了防御方案：
- 汽车电子：ADAS 系统、车载以太网（2.5G/5G/10G）、GMSL/GVIF 高清晰视频链路、LVDS 连接及 DisplayPort 接口。
- 消费电子与计算设备：Thunderbolt 5.0、USB 3.x / USB4 接口、DisplayPort、超轻薄笔记本、智能穿戴及便携式设备。
- 工业通信：工业 M2M 通信协议与高可靠性数据传输接口。
|
