MOS管和IGBT到底有什么区别？从结构到选型一次讲透

前两天有位去面试硬件工程师的朋友跟我吐槽：面试官问他 MOS 管和 IGBT 到底有什么区别、电路里该怎么选，他脱口而出一句“MOS 管开关快，IGBT 耐压高功率大”，结果面试官摇了摇头，这次机会也就不了了之了。

其实在实际项目中，这两个器件长得像，很多时候原理图符号都混着用，也都是电压驱动型器件。但如果只停留在“一个快、一个大”这种模糊概念上，做选型或者去面试确实容易踩坑。

今天咱们就抛开那些死板的概念，从结构、性能到实战选型，把 MOS 管和 IGBT 的本质区别彻底梳理清楚。

一、先看本质：它们到底是个啥？

1. MOS 管（MOSFET）

MOS 管全称是绝缘栅场效应管。它的核心特点就是栅极（G）与沟道之间有一层绝缘氧化层，因此输入阻抗极高，属于标准的电压控制型器件。

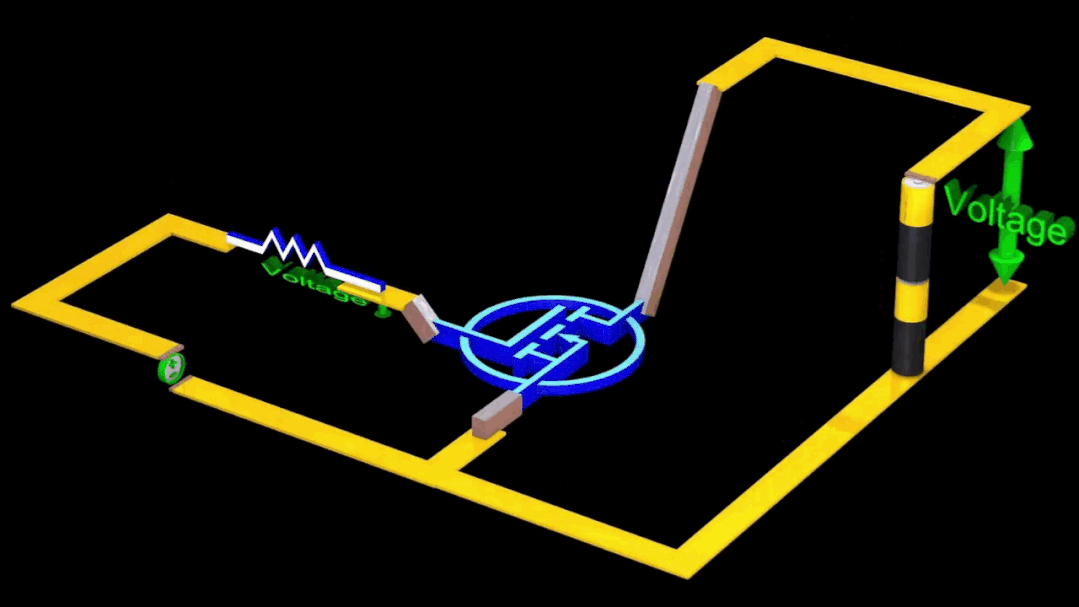

在电路中，MOS 管最常被用来当电子开关，或者做高频放大。不过大家在用 MOS 管时，肯定都注意到它内部往往挂着一个二极管——这就是寄生二极管（体二极管）。

这个寄生二极管并不是厂家故意加的，而是制作工艺中自然形成的 PN 结。它在电路里主要起保护作用：

• 防止电源过压：当 VDD 出现瞬间高压冲击时，寄生二极管会先反向击穿，把大电流泄放到地，保护 MOS 管主体不被烧毁；
• 提供感性续流通路：当漏极（D）和源极（S）反接，或者负载断开产生反向感应电动势时，给反向电流提供通路，避免高压击穿 MOS 管。

2. IGBT

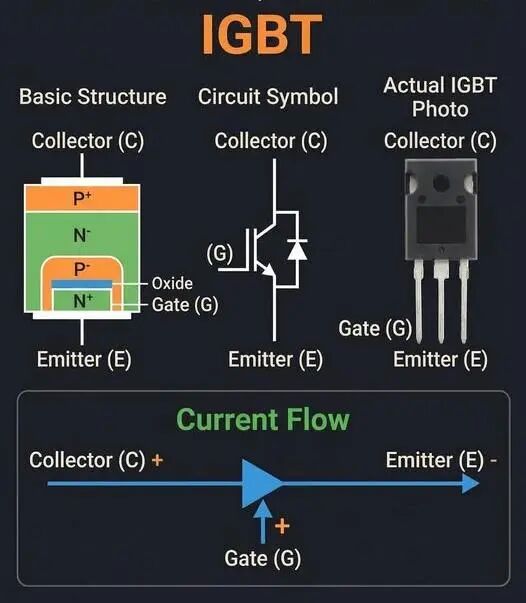

IGBT 全称是绝缘栅双极型晶体管。简单来说，它就是一个“复合型器件”——输入端是 MOS 管，输出端是双极型三极管（BJT）。它综合了 MOS 管“驱动简单、输入阻抗高”和三极管“饱和压降低、耐大电压大电流”的优点。

但在画原理图时，很多工程师图省事直接借用 MOS 管或三极管的符号，这就需要根据电路图上的具体器件型号来确定到底是哪种管子。

关于 IGBT 的体二极管，有个大误区：

IGBT 本身的结构是没有寄生二极管的，而且它的反向耐压能力非常脆弱。为了防止反向电压击穿 IGBT，厂家通常会在内部反向并联一个二极管，这个二极管叫做快恢复续流二极管（FWD）。

二、从内部结构与原理看区别

1. 为什么 IGBT 既有 MOS 的优点，又能承受那么大的功率？

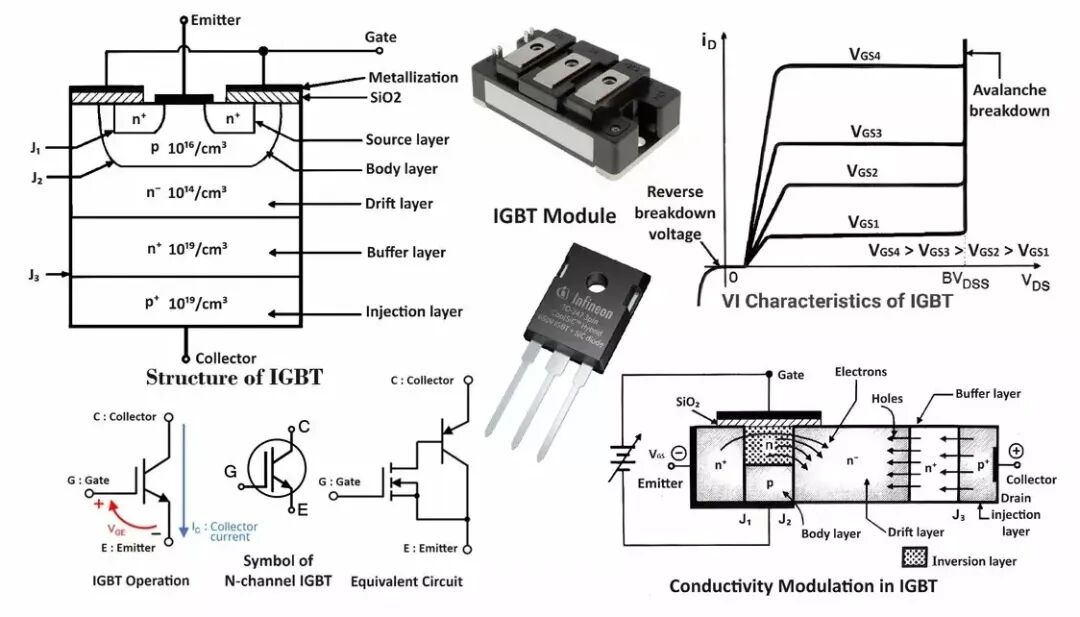

看它们的内部结构图就一目了然了。从结构上看，IGBT 实际上就是在 MOSFET 的漏极（D）下方，额外追加了一层 P+ 注入层。

从等效电路来看，IGBT 相当于用一个 MOS 管去驱动一个 PNP 型三极管。

2. IGBT 的关断拖尾效应

天下没有免费的午餐。IGBT 里的三极管结构引进了少数载流子，在器件关断时，这些载流子不能瞬间复合掉，这就造成了 IGBT 独特的关断拖尾电流（Turn-off Tail Current）。

因为有拖尾电流，IGBT 的关断速度明显慢于 MOS 管，为了防止上下桥臂直通，必须设置更长的死区时间（Dead Time），这就直接限制了 IGBT 的最高开关频率。

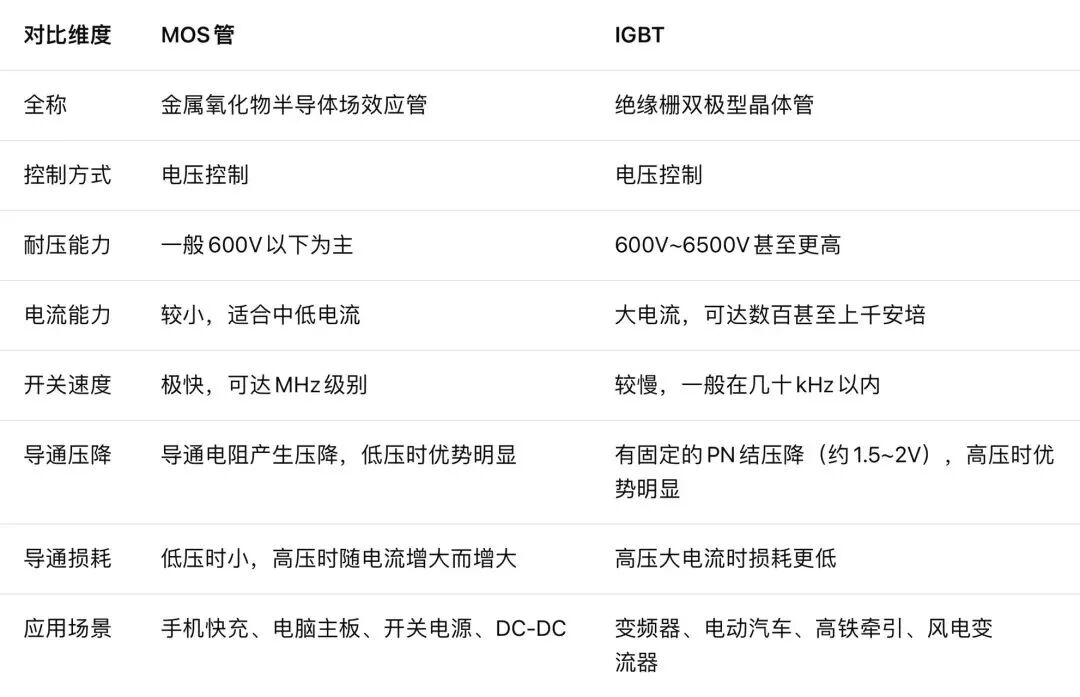

三、到底选 MOS 管还是 IGBT？

在做电源或电机驱动项目时，选择 MOS 管还是 IGBT，主要取决于系统的电压、电流、开关频率和输出功率。

总结一下选型逻辑：

1. 看开关频率

• 高于 100kHz：果断选 MOS 管。MOS 管是单极型器件，开关速度极快，最高可工作在几百 kHz 甚至 MHz 级别；
• 低于 25kHz：优先考虑 IGBT。在这个频率区间，IGBT 的关断拖尾影响较小，能充分发挥其低导通损耗的优势。

2. 看工作电压与功率

• 低压/中压（＜250V，甚至＜600V）、中小功率：选 MOS 管（导通压降小，性价比高）；
• 高压（＞1000V）、大电流、大功率：选 IGBT（耐压高，大电流下导通损耗极低）。

3. 交叉重叠区（如 250V~600V，25kHz~100kHz）

这个区域两者都可以选，需要综合评估成本、散热器体积、驱动电路复杂度以及效率要求。

四、面试高分回答逻辑

面试时如果再遇到这个问题，千万别只回答“一个频率高，一个功率大”。更专业的回答逻辑应该是：

MOS 管是单极型电压驱动器件，开关速度极快，但高压下导通电阻大，适合低压高频场景；而 IGBT 是 MOS 管和三极管的复合器件，通过底层注入层实现电导调制，大大降低了高压导通损耗，但因为关断拖尾效应限制了频率，更适合高压、大电流、低频的强电场合。
