开关电源的设计与调试，往往绕不开一批“身怀绝技”的特殊电子元件。它们不像普通电阻电容那样随处可见，却直接决定了电源的效率、可靠性以及电磁兼容表现。下面按类别梳理这些关键器件。
一、特种二极管

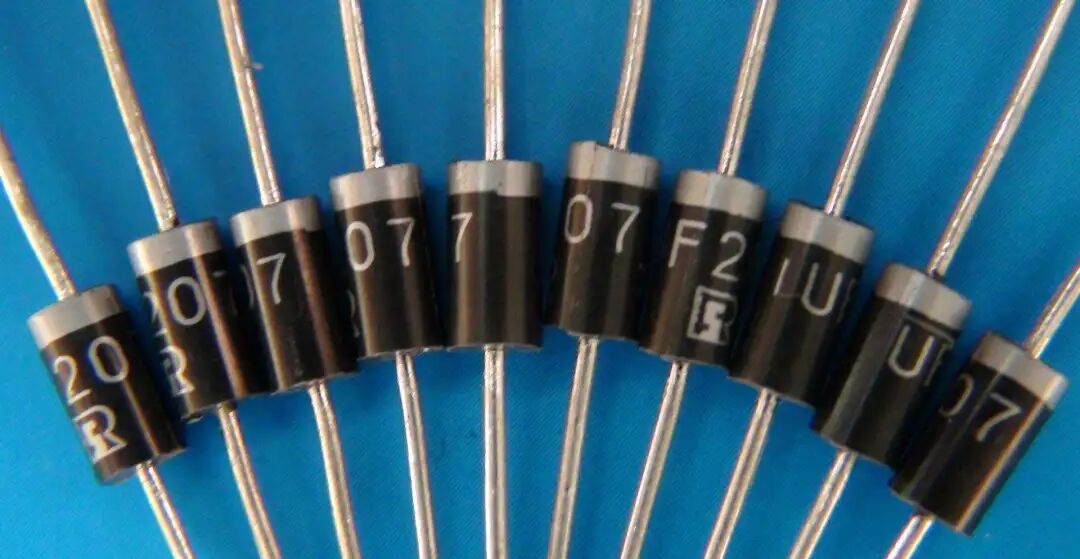

1. 快恢复二极管（FRD）
快恢复二极管的反向恢复时间一般为几百纳秒，正向压降为 0.6V~1V，正向电流覆盖几安培至几千安培，反向峰值电压可达几百伏特至几千伏特。常用于开关电源的输出整流管，以及一次侧钳位保护电路的阻塞二极管。

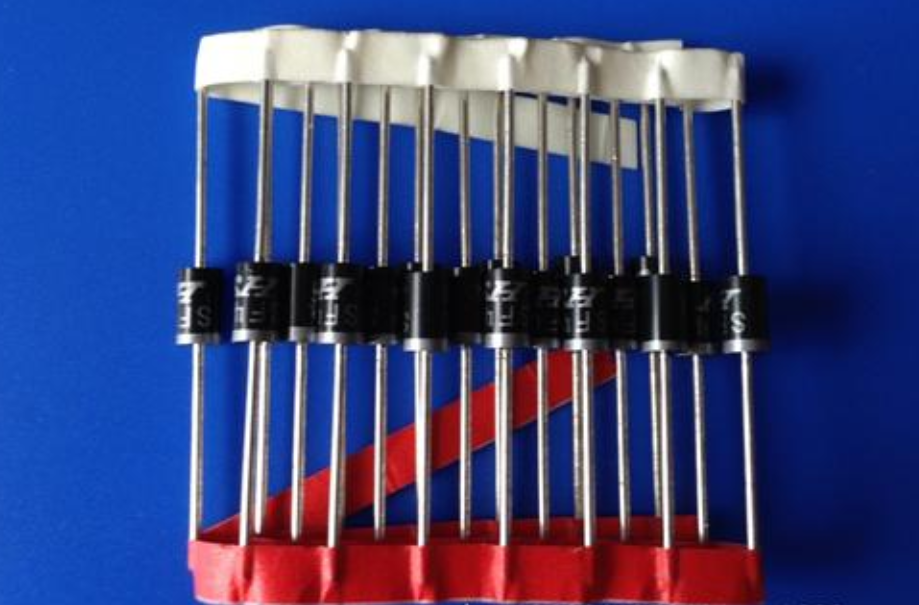

2. 超快恢复二极管（SRD）
超快恢复二极管是在快恢复二极管基础上发展而来的，其反向恢复电荷进一步减小，反向恢复时间可低至几十纳秒。适合用作开关电源适配器的输出整流管、阻塞二极管，以及反馈电路中的整流管。

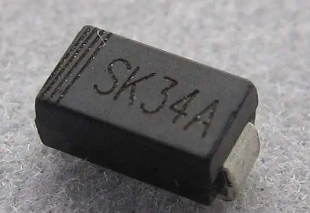

3. 肖特基二极管（SBD）
肖特基二极管全称为肖特基势垒二极管，属于低电压、低功耗、大电流、超高速半导体功率器件。它的反向恢复时间可小到几纳秒，正向导通压降仅为 0.4V 左右，整流电流可达几十至几百安培。特别适合用作开关电源充电器低压输出电路中的整流二极管和续流二极管。

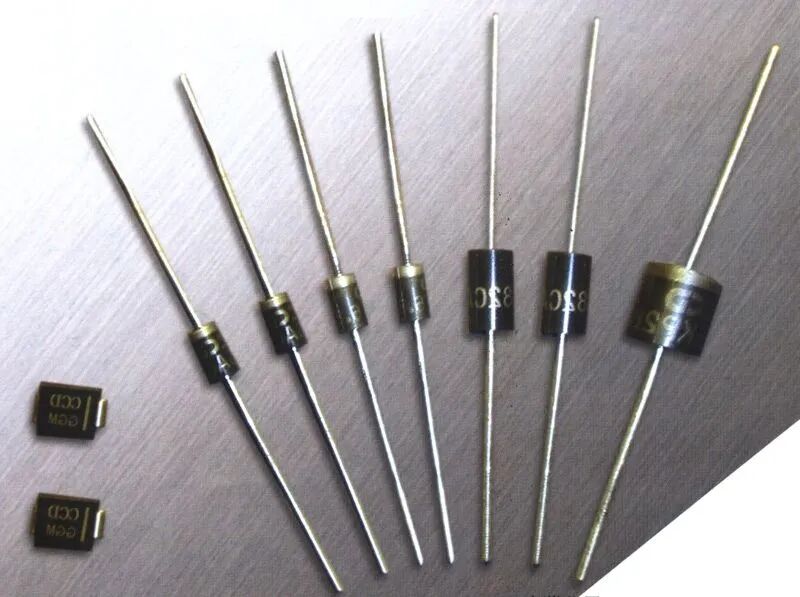

4. 瞬变电压抑制二极管（TVS）
瞬变电压抑制二极管亦称瞬态电压抑制器，响应速度极快、钳位电压稳定，是一种新型过电压保护器件。主要用于保护开关电源 PWM 集成电路、MOS 功率器件以及其他对电压敏感的半导体器件。

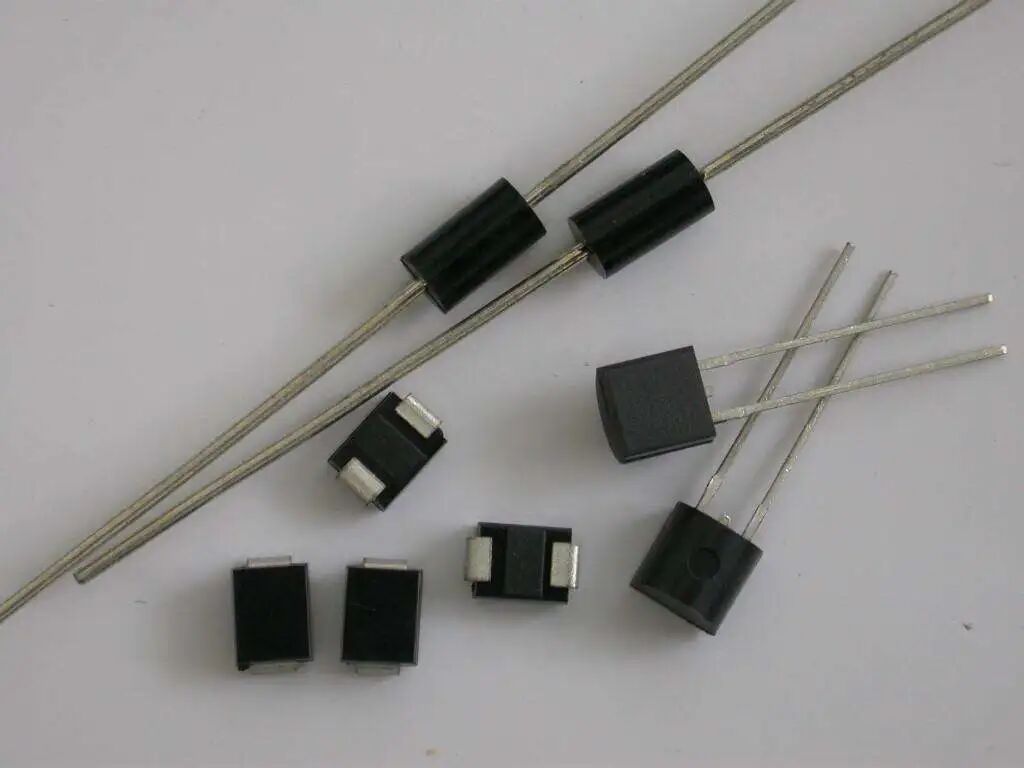

5. 双向触发二极管（DIAC）
双向触发二极管亦称二端交流器件，常与晶闸管配套使用，构成开关电源变压器输出侧的过电压保护电路，为后级电路提供可靠的钳位防护。
二、特种电阻器
1. 熔断电阻器（FR）
熔断电阻器亦称保险电阻器或可熔断电阻器，兼具电阻器和熔断器的双重功能。其熔断电流从几十毫安到几十安培，熔断时间为几秒至几十秒。它能在正常情况下当作普通电阻使用，一旦电路出现异常过流，则迅速熔断以实现保护。

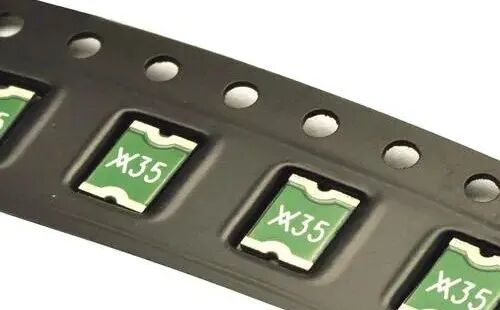

2. 自恢复熔丝管（RF）
自恢复熔丝管亦称自恢复保险丝，具有可自动复原的性能。过流时呈现高阻状态切断电流，故障排除后又能自行恢复导通，可反复使用而不需要维修更换，特别适合难以频繁拆装维护的场景。

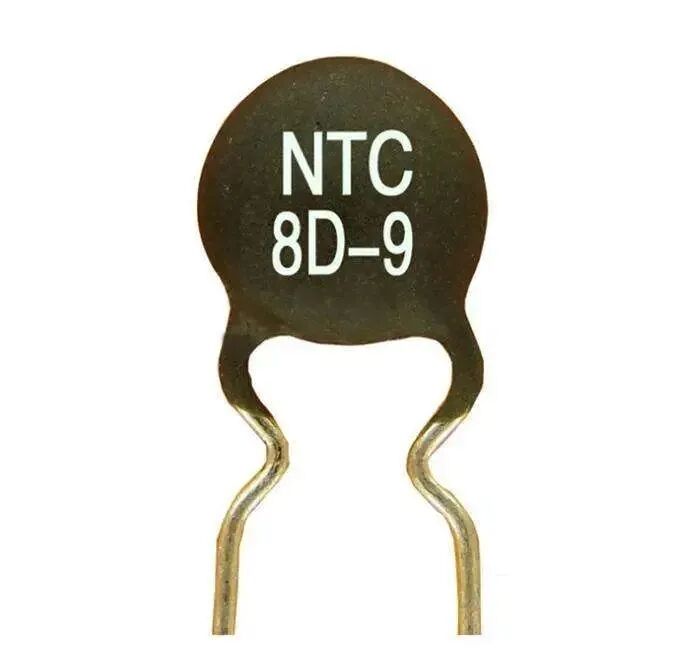

3. 软启动电阻
软启动电阻属于负温度系数热敏电阻（NTCR），其特点是标称阻值低（仅为 1Ω~47Ω）、额定功率高（10~500W）、工作电流大（1~10A）。适合作开关电源适配器的启动保护元件，通电瞬间抑制浪涌电流，待电源进入稳态后阻值随温度升高而下降。

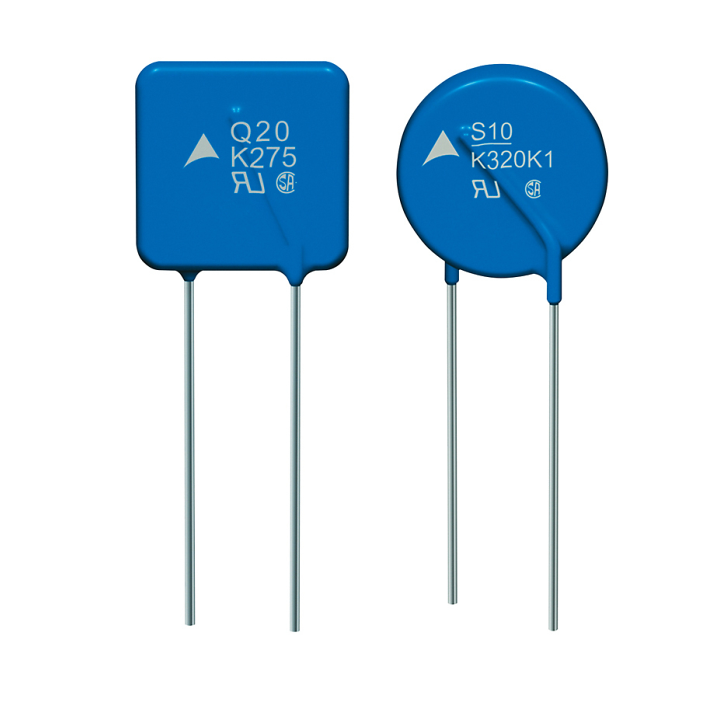

4. 压敏电阻器（VSR）
压敏电阻器的工作电压范围宽（6V~3000V，分若干档），对过电压脉冲响应速度快（几纳秒至几十纳秒），耐冲击电流的能力很强（可达 100A~20kA），漏电流小（低于几微安至几十微安），电阻温度系数低（小于 0.05%/℃），且价格低廉。
它可构成开关电源适配器的过电压保护电路、防雷击保护电路、消除火花电路以及浪涌电压吸收回路等。
5. 数字电位器（DCP）
数字电位器与可调式开关稳压器配套使用，可通过数字信号精确调整阻值，构成可编程开关稳压器，适合需要动态调节输出电压的应用场合。
三、晶闸管

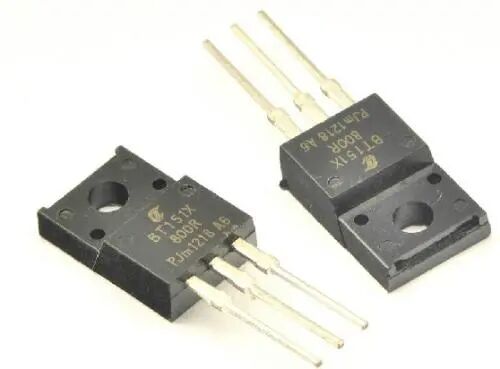

1. 单向晶闸管（SCR）
单向晶闸管与双向触发二极管配套使用，构成开关电源适配器的过电压保护电路。其单向导通特性使其在正向过压时触发导通，迅速泄放过压能量。

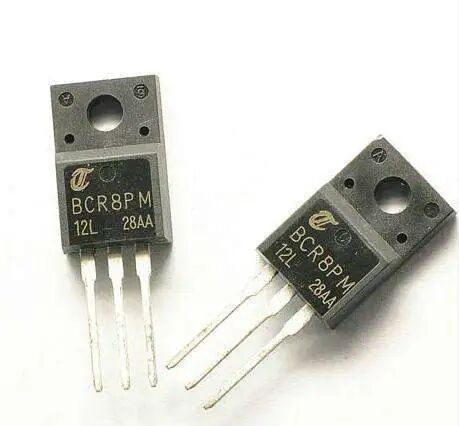

2. 双向晶闸管（TRIAC）
双向晶闸管可构成开关电源交流输入侧的过电压保护电路，对正负两个方向的过压瞬变都能响应，是交流侧防护的常用器件。
四、其他关键元件

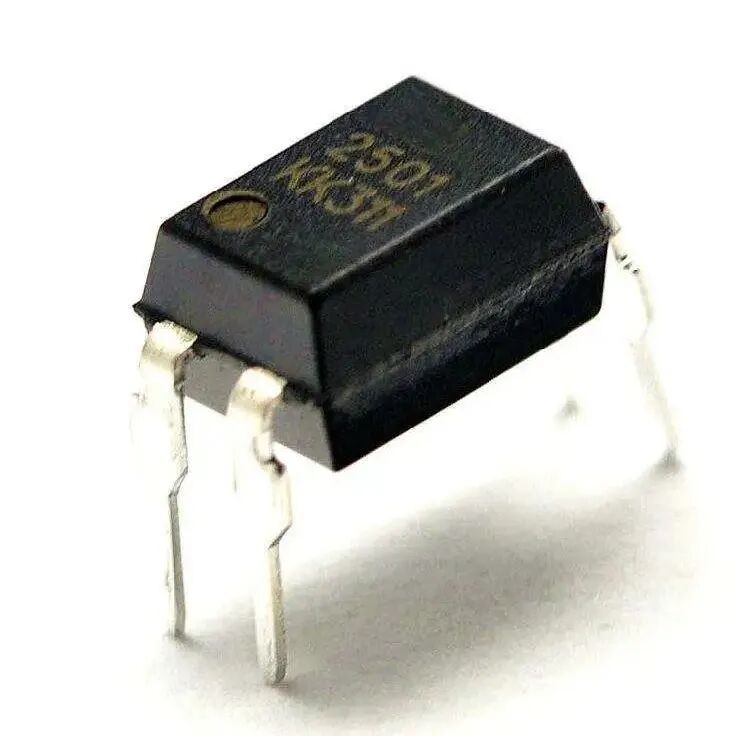

1. 光耦合器
线性光耦合器的电流传输比（CTR）与直流输入电流（If）的特性曲线具有良好的线性度。在传输小信号时，能使输出与输入保持线性关系，适合构成精密开关电源中的光耦反馈电路，并实现二次侧与一次侧的电气隔离。

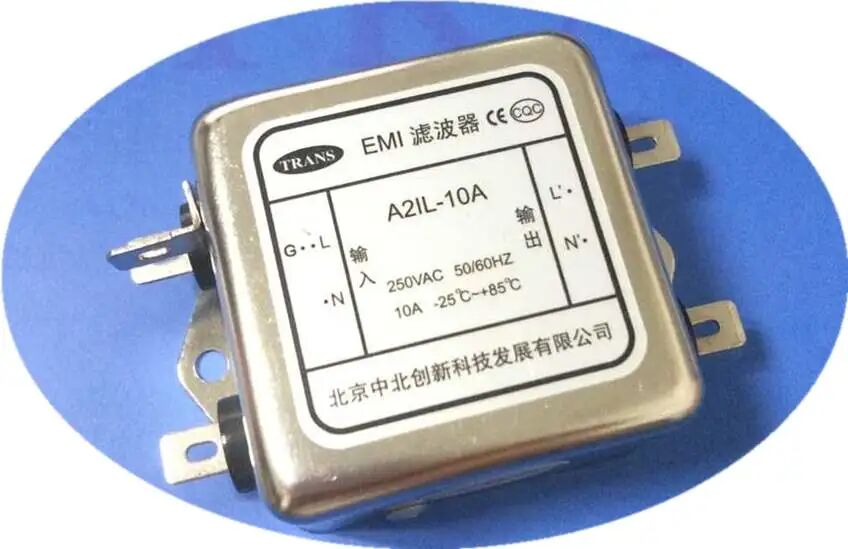

2. EMI 滤波器
EMI 滤波器属于双向射频滤波器：一方面能滤除从交流线引入的外部电磁干扰；另一方面还能避免开关电源适配器向外部发出噪声干扰。它能显著提高开关电源适配器的抗干扰能力，并使开关电源符合电磁兼容性（EMC）标准。

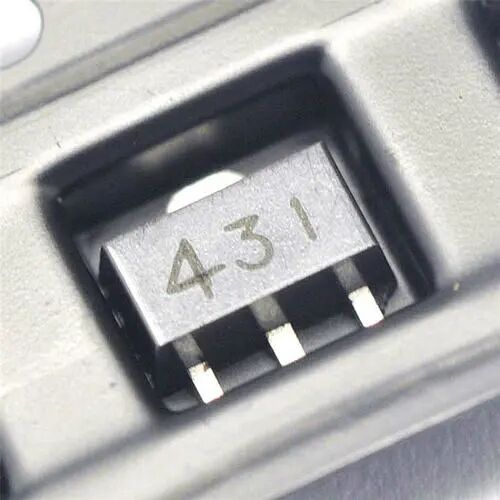

3. 可调式精密并联稳压器
以 TL431 为典型代表，这类器件广泛用于精密开关电源适配器和充电器中，还能构成电压比较器、电源电压监视器、延时电路以及精密恒流源等，是反馈环路中非常灵活的基准源。
4. 磁珠
磁珠有管状、片状及磁珠阵列等形式，能抑制开关电源适配器、充电器的开关噪声和尖峰干扰。它利用高频下的高阻抗特性吸收噪声能量，是改善 EMI 表现的常用无源器件。
小结：开关电源中的这些特殊元件各司其职——快恢复与肖特基二极管解决高频整流效率问题，TVS 与晶闸管承担过压保护，热敏电阻负责软启动，EMI 滤波器与磁珠则专攻电磁兼容。理解每类元件的特性和适用场景，是做好开关电源选型与调试的基本功。更多电路设计与硬件知识整理，可以到 云栈社区 继续交流探讨。
