STM32画原理图前，如何按功能分配IO引脚？

在画原理图之前，通常的做法是先把引脚分好类，再开始绘制原理图。

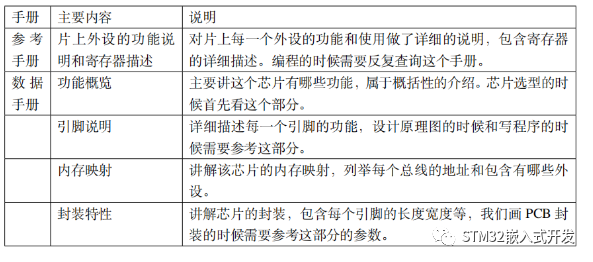

那怎么根据功能来分配 IO 呢？前提是先摸清每个 IO 的功能说明，这些信息可以从官方的 数据手册 里查到。学习 STM32 时，有两份官方资料会反复用到：一份是参考手册（Reference Manual），另一份是数据手册（Data Sheet）。两者的区别见下表。

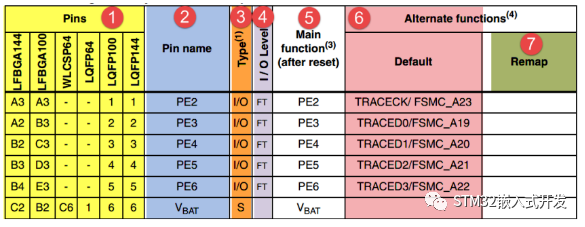

数据手册主要在芯片选型和绘制原理图时参考，参考手册则更多在编程时查阅。数据手册中与引脚定义相关的内容位于 Pinouts and pin description 小节，具体定义见下表。

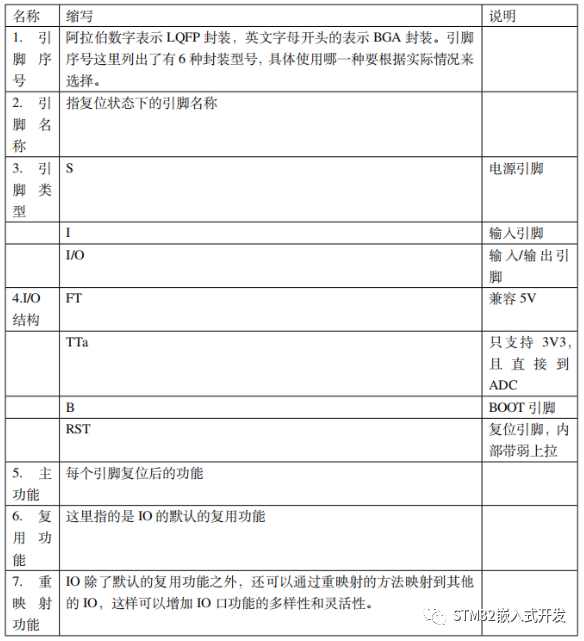

对上表引脚定义的解读，见下图。

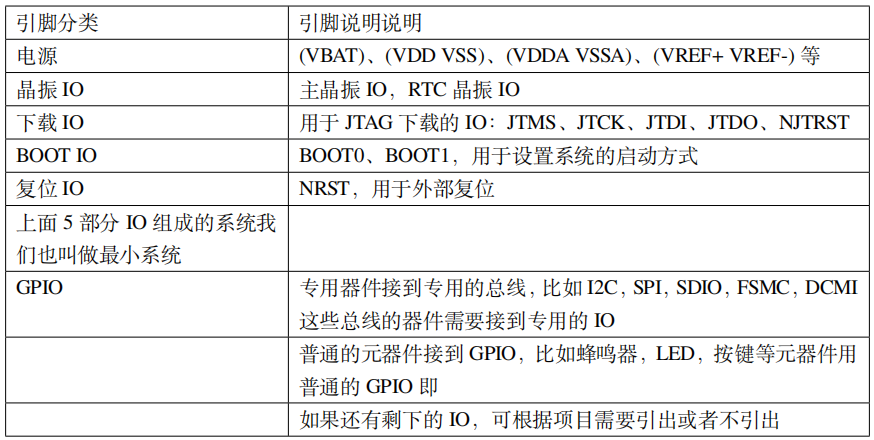

举个例子：假设 MCU 型号是 STM32F103VET6，封装为 LQFP100，我们可以在数据手册中先找到这个封装对应的引脚定义，再按照引脚序号一条条复制出来，整理成 Excel 表。分配完成后就可以开始画原理图，具体的引脚分类见下表。
