当前，AI 数据中心、电网升级和光伏储能三大引擎同步发力，全球功率半导体需求明显回暖，行业重新进入量价齐升的高景气通道。
产业层面看，涨价潮从年初就密集启动：海外头部厂商英飞凌今年已经连发两轮涨价函，最新一轮 7 月 1 日落地；国内部分大厂也在 6 月跟进了新一轮涨价。功率半导体国产替代正从“能用”走向“好用”，叠加下游多个应用周期同步复苏，已经成为当前半导体赛道中增速最快的核心方向之一。
本文重点聚焦功率半导体产业链结构、竞争格局以及接下来的产业趋势。

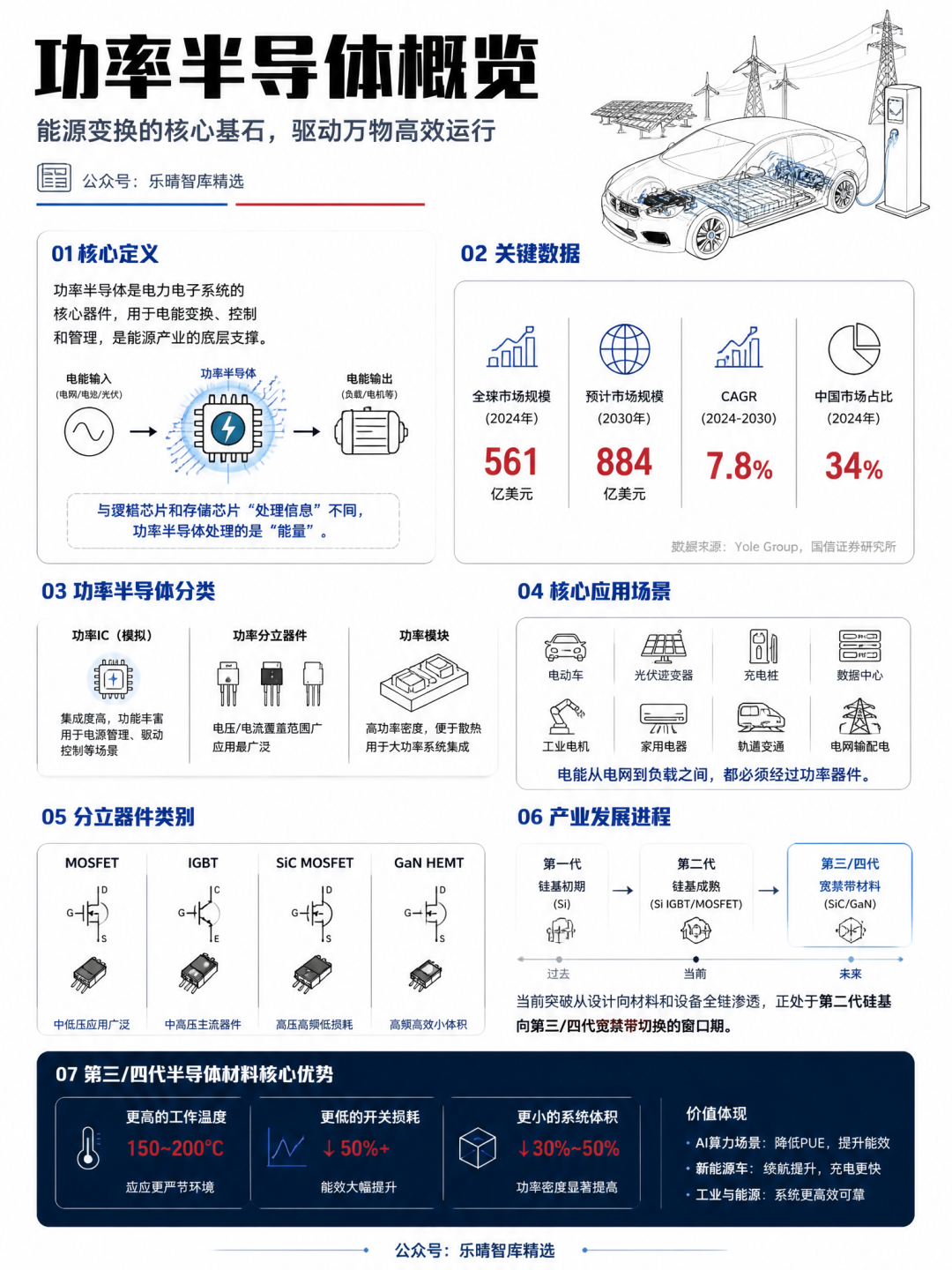

01 功率半导体行业概览
功率半导体是电力电子系统的核心器件，主要负责电能变换、控制和管理，可以理解为能源产业的底层支撑。与逻辑芯片、存储芯片“处理信息”的定位不同，功率半导体处理的是“能量”。
从分类看，功率半导体主要分为功率 IC（模拟）、功率分立器件和功率模块三类。其核心应用覆盖电动车、光伏、充电桩、数据中心、工业电机、家电等场景——电能从电网输送到负载之间，几乎都必须经过功率器件。

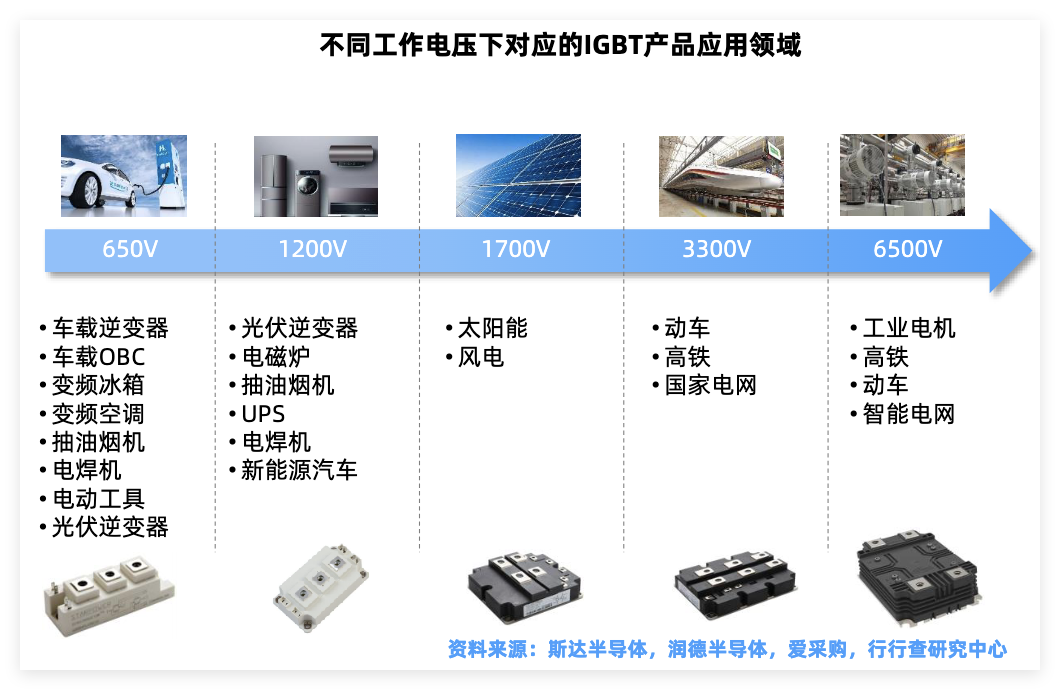

分立器件类别主要包括 MOSFET、IGBT、SiC MOSFET、GaN HEMT 等。
从产业进程看，当前技术突破正从设计端向材料端、设备端全链条渗透，行业处于第二代硅基器件（Si IGBT/MOSFET）向第三、四代宽禁带器件（SiC/GaN）切换的关键窗口期。相比硅基器件，宽禁带材料的优势是更高的工作温度、更低的开关损耗、更小的系统体积。在 AI 算力场景和新能源车中，这些优势会直接转化为续航提升与能耗下降。
当前 AI 算力正成为功率半导体核心增长引擎。美银预计，英伟达机柜功耗将从 10-15kW 飙升至 1.5MW 以上，带动 2025-2030 年 AI 数据中心新增 233GW 电力需求。800V 直流架构、储能及固态电力设备将加速落地，SiC 与 GaN 是最直接受益的方向。此外，服务器高压侧使用 SiC、低压侧使用硅基 MOS，两者价值量都有望迎来双重爆发，叠加 AI 芯片对功率产能的刚性挤占，需求曲线会更加陡峭。

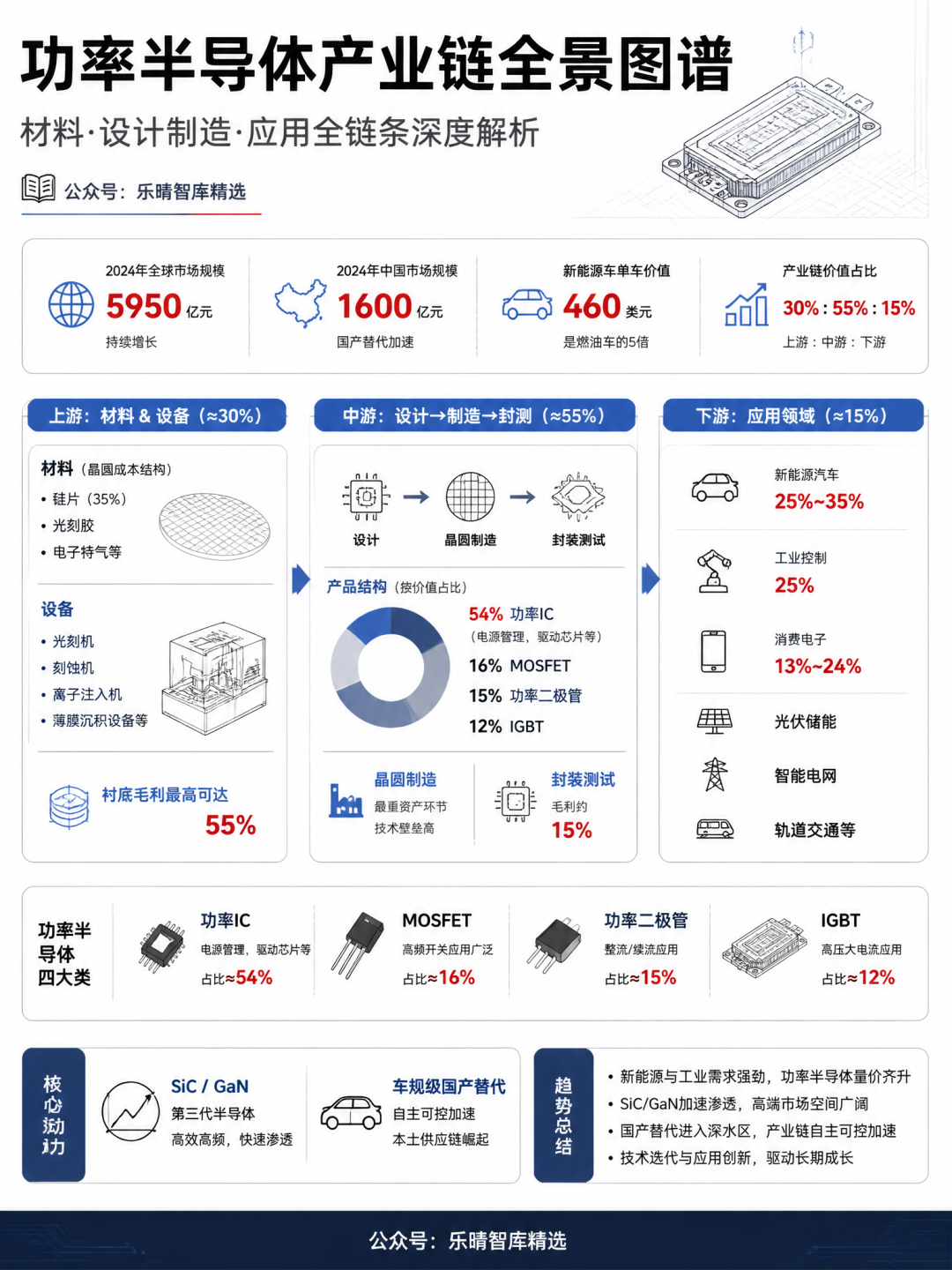

02 功率半导体产业链
产业链价值分布上，上游材料与设备约占 30%，中游设计、制造与封测约占 55%，下游系统应用约占 15%，覆盖新能源车、数据中心、光伏储能和工业变频等领域。
具体到环节价值：材料端毛利最高，衬底毛利率约 55%；制造端资本开支最重，一条 8 英寸 SiC 产线投资超过 10 亿美元；下游价值量最大，但利润相对最薄。
03 功率半导体上游：材料端
碳化硅（SiC）和氮化镓（GaN）属于第三、四代宽禁带半导体，核心优势是耐高压、耐高温、开关损耗低，但代价是衬底生长难度极高。业内有句话概括得很直接：衬底决定成本上限，外延决定性能上限。SiC 卡在衬底，GaN 卡在外延。

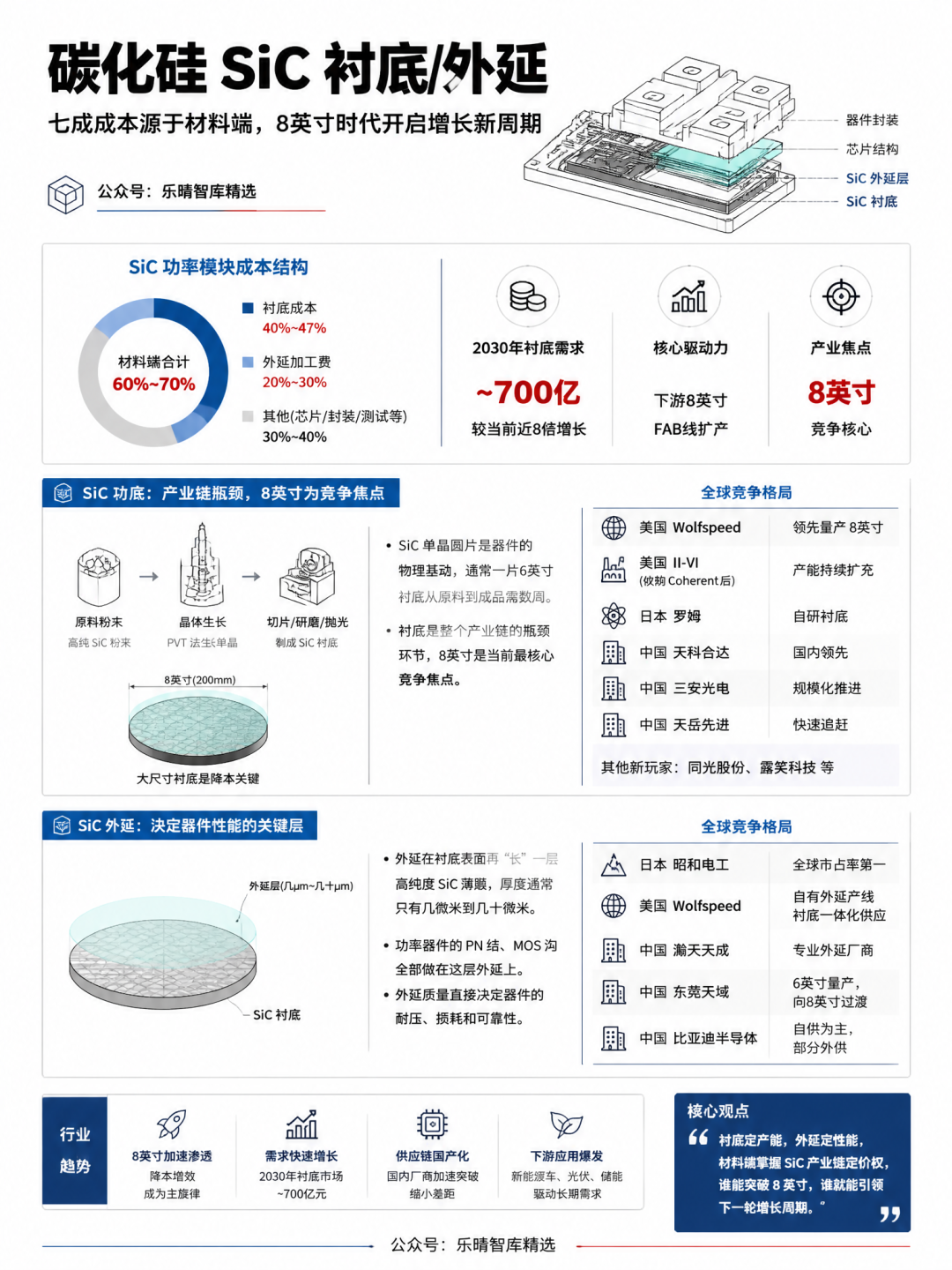

碳化硅 SiC 衬底/外延
衬底成本占 SiC 器件总成本的 40%~47%，外延加工费占 20%~30%，材料端合计占 60%~70%。也就是说，一颗 SiC 功率模块，大约七成成本都花在衬底和外延上。
SiC 衬底： SiC 单晶圆片是整个器件的物理基础，通常一片 6 英寸衬底从原料到成品需要数周时间。SiC 衬底也是产业链中最大的瓶颈环节，8 英寸则是当前最核心的竞争焦点。
从全球竞争格局看，美国 Wolfspeed 已率先量产 8 英寸衬底；II-VI（收购 Coherent 后）产能持续扩充；日本罗姆选择自研衬底。国内核心厂商包括天科合达、三安光电、天岳先进等，同光股份、露笑科技等新玩家也在进入。预计到 2030 年，SiC 衬底需求将达到约 700 亿元，较当前增长近 8 倍，核心驱动力来自下游 8 英寸 FAB 线扩产。
SiC 外延： 外延是在衬底表面再“长”一层高纯度 SiC 薄膜，厚度通常只有几微米到几十微米。功率器件的 PN 结、MOS 沟道全部做在这层外延上，外延质量直接决定器件的耐压、损耗和可靠性。
全球市场格局方面，日本昭和电工市占率全球第一；美国 Wolfspeed 拥有自有外延产线，与衬底实现一体化供应。国内主要外延厂商包括瀚天天成、东莞天域、比亚迪半导体等。其中天域半导体已具备 6 英寸外延量产能力，并正向 8 英寸过渡；比亚迪半导体以自供为主，部分外供。
氮化镓 GaN 外延
GaN 的核心优势是开关速度极快，适合高频、高密度电源场景。与 SiC 最大的区别在于：GaN 不依赖自支撑衬底，产业主流方案是使用蓝宝石、SiC 或硅作为异质衬底做外延。因此衬底并不是 GaN 的瓶颈，真正拼的是外延工艺和应用落地速度。
当前 GaN 正在从消费快充走向车规与数据中心。AI 算力对高密度 GaN 电源的需求，是未来三年最大的变量；英伟达供应链正在加速导入，1200V 车规 GaN 也有望加速放量。
自支撑衬底方面，日本住友电工和三菱化学是主要供应商，尺寸多为 2 英寸，价格极高，单片约 5000 美元以上。纳微半导体在消费快充端全球市占率第一。国内 GaN 龙头英诺赛科拥有全球最大的 8 英寸 GaN-on-Si 产能，并实现设计加制造一体化。
硅片： GaN 功率器件大量使用硅基衬底，所以硅片环节同样关键。信越化学和 SUMCO 垄断高端硅片；国内沪硅产业 12 英寸产品已进入车规验证，立昂微 6 英寸国产化率持续提升。
04 功率半导体上游：设备端
功率半导体与逻辑芯片最大的不同在于，器件又大又厚，电压动辄 1200V 甚至 3300V 以上，因此需要专用设备。目前设备端国产化率约 20%~30%，其中长晶炉国产化率最高，外延设备和刻蚀设备仍以进口为主。
长晶炉设备
这是整条链里技术壁垒最高、价值量最大的环节。SiC 衬底采用物理气相传输法，在 2000℃ 以上的高温炉中让 SiC 粉末升华，再在籽晶上重新结晶。一炉晶体通常要长一周，之后还要经过切割、研磨、抛光，周期极长。
全球格局中，瑞典 Norstel（原 Cree 长晶部门）是 SiC 长晶设备龙头，也是 Wolfspeed 自用设备的主要来源，6 英寸和 8 英寸方案都比较成熟。国内晶升股份是目前唯一实现 6 英寸 SiC 长晶设备量产的厂商，产品已进入天科合达、天岳先进产线，8 英寸设备在研；北方华创也在布局 SiC 长晶炉，目前处于验证阶段。
外延设备
外延是在衬底上再生长一层高质量薄膜。SiC 使用化学气相沉积（CVD），GaN 使用 MOCVD（金属有机化学气相沉积）。外延设备的核心在于温度均匀性和气体流量控制，这会直接影响外延层的厚度一致性以及缺陷密度。
德国 Aixtron 和美国 Veeco 长期垄断全球外延设备市场。国内方面，北方华创是 SiC 外延设备龙头，6 英寸 CVD 已量产，8 英寸正在攻克；中微公司主攻刻蚀设备，同时也在推进 SiC 外延设备。
刻蚀与离子注入设备
功率器件需要在外延层上精确注入铝、氮、磷等杂质，以形成 PN 结。美国 Axcelis 是全球离子注入龙头，SiC 专用注入机市占率最高，深度绑定 Wolfspeed、ST、ROHM。国内万业企业（凯世通）、中科信等厂商已有相应布局。
05 功率半导体中游：设计制造封测
中游玩家大致分为三类：
IDM（设计+制造+封测一体化）： 自己设计、自己制造、自己封装，产能自主可控，是车规级市场的主力。代表厂商包括扬杰科技、士兰微、华润微、时代电气，以及海外的罗姆、英飞凌、意法半导体。
举例来看，华润微是国内少有的 IDM 功率大厂，6/8/12 英寸产线全覆盖，MOSFET、IGBT、SBD、FRD 产品线齐全，可以说是国内硅基功率半导体的“全能选手”。士兰微拥有 6/8 英寸和 12 英寸产线，IGBT、FRD 自有产线已经量产，SBD、MOSFET 也在推进，同时正在建设 12 英寸 SiC 产线，是国内少数同时布局硅基与 SiC 的 IDM。英诺赛科则拥有全球最大的 8 英寸 GaN-on-Si 产能，实现设计加制造一体化。
斯达半导的车规 IGBT 市占率国内第一，已导入比亚迪和蔚来供应链。时代电气在轨交 IGBT 领域全球领先，并且已经切入车规市场。
Fabless（纯设计，制造外包）： 只做芯片设计，制造交给代工厂。优势是轻资产、灵活，但在功率领域份额相对有限。代表厂商包括新洁能、东微半导、捷捷微电等。新洁能以 MOSFET 为主力，中高压 SGT 和 SJ 工艺是核心能力，IGBT、SiC 正在推进，采用完全代工模式。东微半导是功率超级结龙头，拥有服务器级 SJ MOS。宏微科技和斯达半导模式类似，芯片外购、自己封装模块，核心竞争力都在封装端。
Foundry（纯代工，不做设计）： 只做制造，服务下游设计公司。代表厂商包括芯联集成、华虹公司等。
从行业趋势看，功率半导体正迎来拐点：SiC 从 6 英寸向 8 英寸全面切换，是未来几年的核心方向；GaN 则从消费走向车规和数据中心，AI 算力驱动高密度 GaN 电源需求爆发，英伟达供应链加速导入，1200V 车规 GaN 有望放量。叠加 AI 服务器电源带来的量价齐升、下游周期复苏以及国产替代加速，产业链各环节都有望迎来更多国产替代机会。
免责声明：本文内容仅作为行业分析参考，不构成任何投资建议！
