一、一句话搞懂：过压保护电路是什么
在云栈社区的硬件板块里，经常能看到新手问这个问题。其实你可以把它理解成电子设备的「电压安全阀+自动跳闸器」。
所有电子零件（芯片、电容、单片机等）都有一个「安全耐压上限」，叫做额定电压，就像人血压不能超过140一样。当输入电压突然升高、超过安全值时，过压保护电路会在微秒级瞬间动作——要么把多余的电压泄放掉，要么直接切断电源，绝不让高压冲到后面的精密零件里，避免零件被击穿、烧毁、炸件。
它的使命很明确：电压正常时，它像不存在一样，完全不影响电路工作；电压一超标，它立刻出手救场。
二、为什么必须要有过压保护
1. 过压的危害有多严重
电子元件对电压非常敏感：
- 一个额定 5V 的单片机，输入到 7V 可能直接烧毁；
- 16V 的电解电容，加到 20V 会鼓包、甚至炸开；
- 芯片内部的电路只有头发丝的万分之一细，高压一冲就直接烧断。
2. 生活中过压是怎么来的
不是只有故障才会过压，日常场合很常见：
- 市电电网波动：小区变压器故障、零线断了，家用 220V 可能瞬间变成 380V；
- 感应雷击：打雷时电线里会感应出瞬间几千伏的高压；
- 电源故障：充电器、开关电源内部损坏，输出电压从 5V 飙升到 10V；
- 接线失误：新手做实验，不小心把 12V 接到 5V 的电路上；
- 插拔感应：感性器件（电机、继电器）断开时，会反弹出尖峰高压。
三、所有过压保护的核心逻辑
不管电路多复杂，本质都是三步走，和家里的漏电保护器逻辑一模一样：
- 实时检测：一直盯着输入电压的大小；
- 阈值对比：把检测到的电压和「安全上限」做对比；
- 触发保护：电压没超标就装死，一超标立刻执行保护动作。
根据保护动作的方式，所有过压保护分成两大类，后面逐个拆解：
- 并联泄放型：并在电源正负极两端，过压时把高压电流直接放走，把电压拉下来；
- 串联切断型：串在电源线路里，过压时直接掐断电线，不让电往后传。
四、4种最常见的过压保护电路
1. 压敏电阻型：市电里最常用的「防雷保镖」
这是你家插排、充电器、电视里最常见的保护，专门对付交流市电的浪涌和雷击高压。
核心零件：压敏电阻
你可以把它当成「电压控制的自动开关」：
- 电压低于它的阈值（比如 470V）时，电阻超级大，相当于开路、断开状态，几乎不耗电，对电路完全没影响；
- 电压一旦超过阈值，电阻会在纳秒级瞬间变得跟导线一样小，相当于开关闭合，直接把正负极短路。
工作原理：

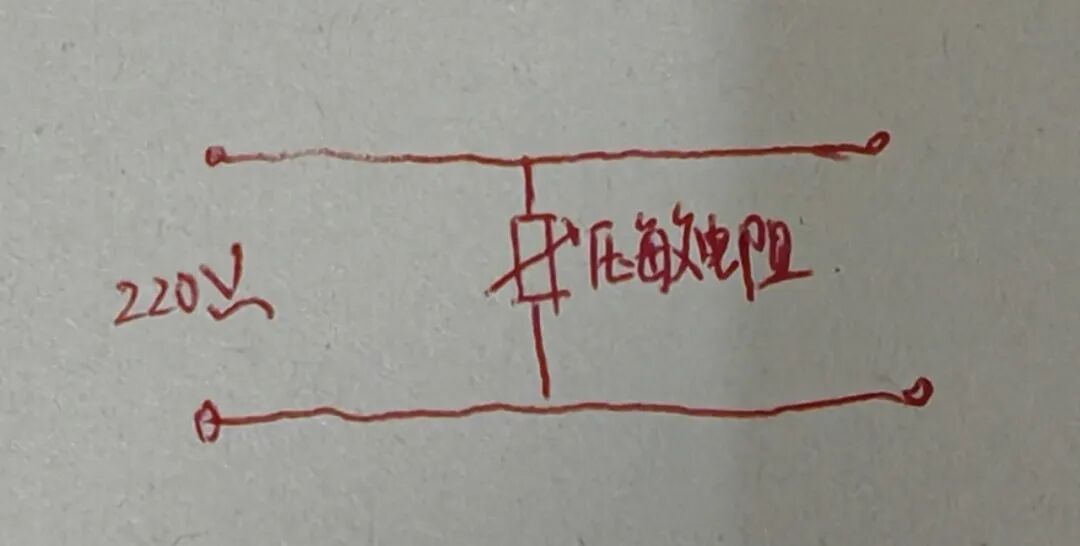

- 正常电压时：220V 市电远低于压敏电阻的阈值（通常选 470V 型号），压敏电阻相当于断开，电流正常流向后面的设备，全程无感；
- 出现高压浪涌时：比如雷击感应出 1000V 尖峰，电压超过压敏电阻阈值，它瞬间导通，把高压电流直接从火线导到零线/地线泄放掉，电压被强行拉回安全范围，后面的设备根本感受不到这次高压。
特点：
- 只能对付瞬间的高压尖峰，扛不住长时间过压；
- 属于并联泄放型，结构最简单，成本极低；
- 泄放过一次大雷击后，性能会下降，属于消耗品。
2. 稳压二极管型：直流低压电路的入门级保护
这是新手做电子实验最容易上手的保护方案，专门用在 5V、12V、24V 这类直流低压电路里。
核心零件：稳压二极管（齐纳二极管）
先纠正一个新手误区：二极管不是击穿就坏了。稳压二极管就是专门工作在「反向击穿」状态的，只要电流不超标，电压降下来它就自动恢复，完全可逆。
它的特性是反向接在电路里时（负极接正极，正极接负极）：
- 两端电压低于稳压值：不导通，相当于开路；
- 两端电压达到/超过稳压值：反向击穿导通，并且会把两端电压稳定在自己的稳压值上。

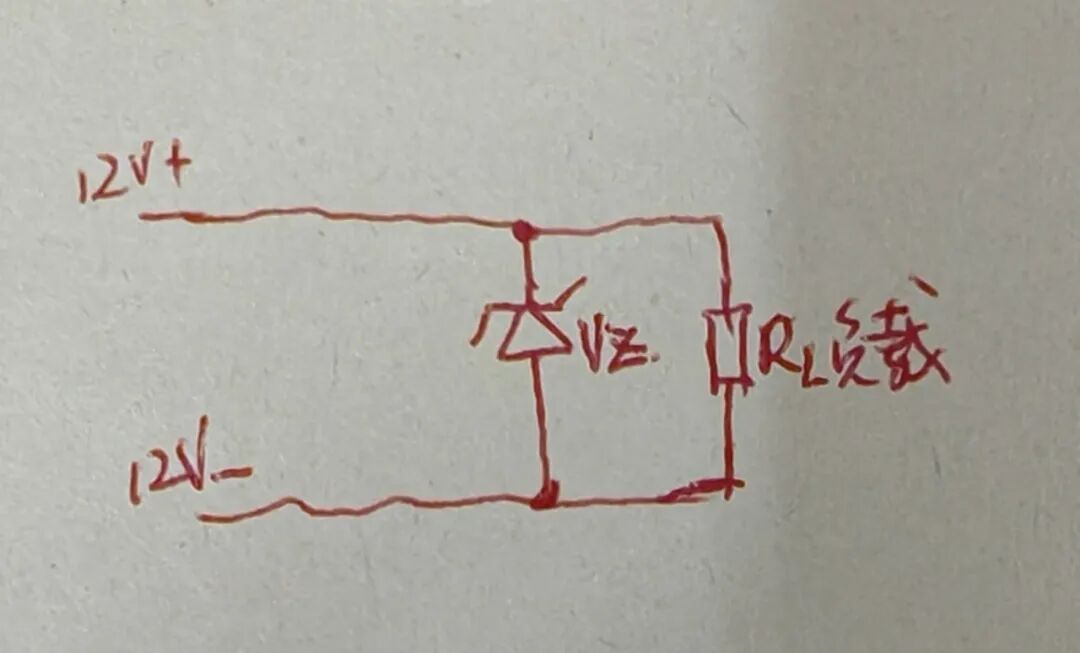

最简单的稳压管过压保护电路：
电路结构：稳压二极管反向并联在电源输出端，再串联一个限流电阻。
- 正常电压时：比如 5V 电路，选 5.6V 的稳压管。正常 5V 低于 5.6V，稳压管不导通，电路正常工作，电流全部流向负载；
- 过压发生时：比如电源故障输出升到 7V，超过 5.6V，稳压管立刻反向击穿导通，把多余的电压和电流泄放掉，强行把输出电压钳位在 5.6V，后面的负载永远不会接触到超过 5.6V 的电压。

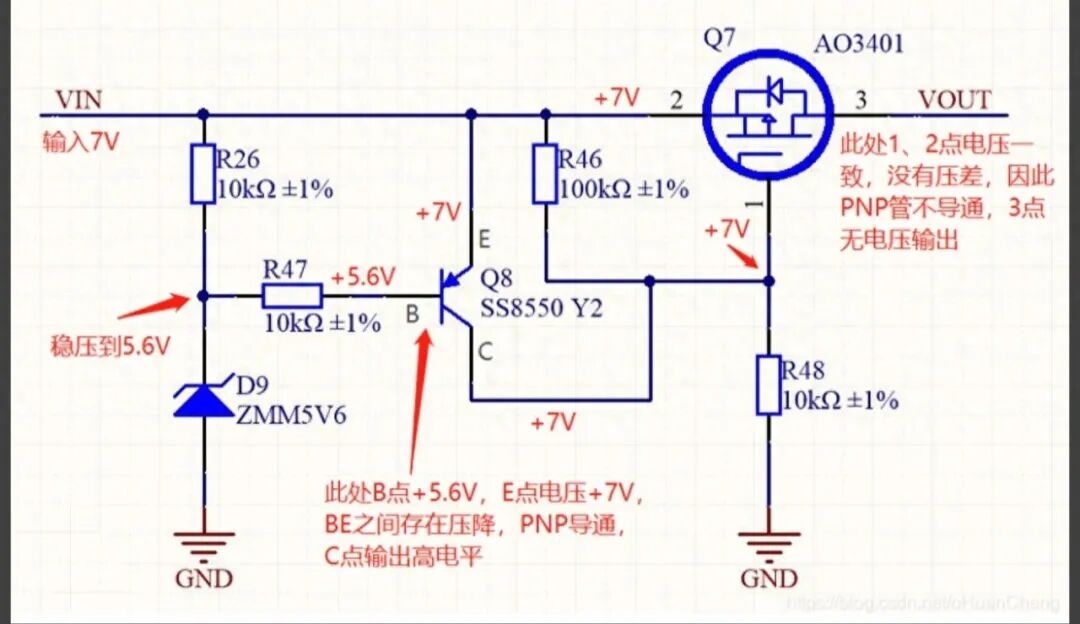

升级版：稳压管+三极管切断型
单纯稳压管泄放功率小，只能对付小电流过压。加一个三极管，就能变成「过压就断电」的切断型保护：
- 正常电压：稳压管不导通，三极管没有基极电流，处于断开状态，电源正常给后面供电；
- 过压时：稳压管击穿导通，给三极管基极提供电流，三极管导通，直接把后面的电路短路，或者控制开关管断开电源，实现断电保护。
3. 晶闸管撬棍电路：大功率设备的「硬核保命」
大名鼎鼎的 Crowbar（撬棍）电路，常用于开关电源、大功率直流设备，是最狠的过压保护。
核心零件：晶闸管（可控硅）
你可以把它理解成「一按就锁死的开关」：
- 控制极（门极）没信号时，它完全断开，正负极不导通；
- 只要控制极收到一个触发信号，它立刻导通，并且就算撤掉触发信号，也会一直导通，直到电流降到 0 才会断开——就像用一根铁棍撬在正负极之间，一旦搭上就拿不下来，所以叫「撬棍电路」。
工作原理：
电路结构：晶闸管并联在电源输出端，前面必须串联一个保险丝，门极通过稳压管连接到正极。
- 正常电压时：稳压管不导通，晶闸管门极没有信号，晶闸管断开，电路正常工作；
- 过压触发时：电压超过稳压管稳压值，稳压管击穿，电流流到晶闸管门极，触发晶闸管导通；
- 保护动作：晶闸管一导通，相当于直接把电源正负极短路，瞬间把输出电压拉到接近 0V，同时巨大的短路电流会立刻烧断前面的保险丝，彻底切断电源，后面的设备完全不会受到过压冲击。
特点：
- 属于并联泄放+最终切断的组合，保护力度极强，适合高压、大功率场景；
- 一旦触发就必须换保险丝才能恢复，属于「一次性触发」，但能彻底杜绝二次伤害；
- 反应速度极快，微秒级就能动作。
4. 比较器+开关管型：高精度可调的智能保护
前面几种都是固定阈值，而这种可以精准调节保护电压，常用于精密仪器、工控设备。
核心零件：
- 电压比较器（比如 LM393）：相当于一个「电压裁判」，两个输入端，一个接基准电压（标准参考值），一个接采样电压，谁大就输出对应的信号；
- MOS管/继电器：相当于电子开关，串在电源线路里控制通断。
工作原理：
- 采样+基准：用两个电阻把输入电压分压，接到比较器的一端；另一端接一个精准的基准电压（比如用稳压管做的 2.5V 基准），这个基准就对应你设定的过压阈值；
- 正常电压：采样电压低于基准电压，比较器输出低电平，MOS 管保持导通，电源正常供电；
- 过压触发：输入电压升高，采样电压跟着升高，一旦超过基准电压，比较器立刻翻转输出高电平，控制 MOS 管断开，直接切断电源输出，直到电压恢复正常才会重新接通。
特点：
- 保护阈值可以通过电阻精准调节，精度很高；
- 属于串联切断型，过压消除后可以自动恢复，不用换零件；
- 电路相对复杂一点，适合对保护精度有要求的场合。

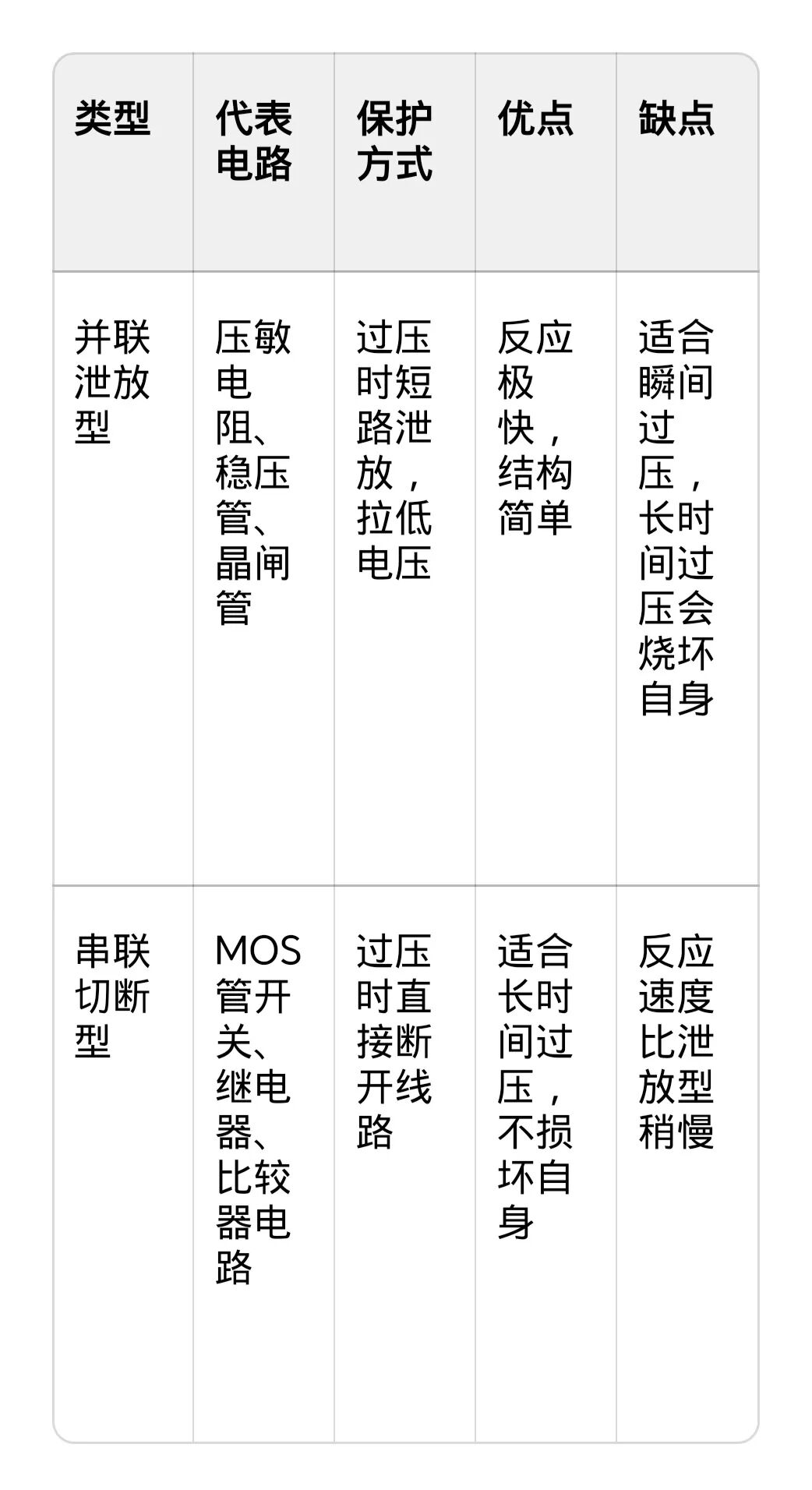

五、两类保护方式的对比总结
六、生活中你接触过的过压保护
- 插排上的「防雷」功能：里面就是一颗压敏电阻；
- 手机充电器：输出端有稳压管+三极管过压保护，防止输出高压烧坏手机；
- 电脑电源：内部有完整的撬棍电路+过压保护芯片，电压超标立刻停机；
- 电动车充电器：都有过压保护，防止充电电压太高充坏电瓶。
如果你是刚入门做实验，最推荐先从「稳压二极管+限流电阻」的并联保护练手，元件便宜、接线简单，肉眼就能看到保护效果。 |
