硬件设计中的三种恒流电路方案详解：三极管、运放与稳压管实现

作为硬件研发工程师，恒流电路的设计与应用可以说是基础中的基础。无论你是想驱动LED灯带，还是为传感器提供稳定偏置，亦或是进行精密的电池充电管理，一个稳定可靠的恒流源都至关重要。本文就为你深入解析三种经典的恒流电路设计方案，并配上清晰的原理图，助你快速掌握其核心工作原理。

三极管恒流电路

我们先从一个利用常见三极管特性搭建的电路开始。它的核心思想巧妙且成本低廉。

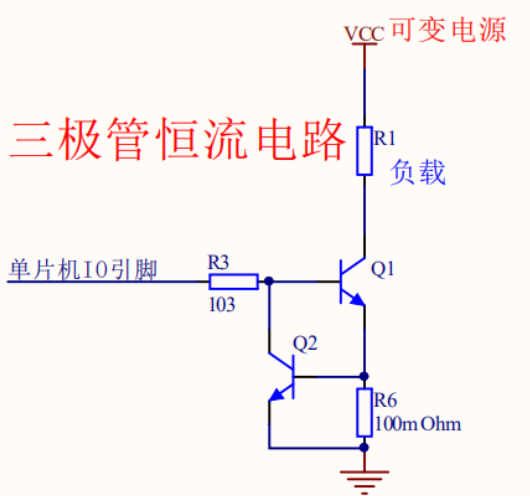

工作原理分析：
这个电路的精髓在于利用了Q2三极管基极-发射极的导通压降（约0.6~0.7V）这一稳定特性。当电路工作时，Q2导通，其集电极电压被拉低，进而导致Q1三极管的基极电压降低而进入截止状态。这里需要注意，负载R1流过的电流，在忽略Q1、Q2基极电流的情况下，近似等于流经采样电阻R6的电流。

那么，R6上的电流是多少呢？由于Q2导通，R6两端的电压被钳位在Q2的Vbe电压，即0.6~0.7V。根据欧姆定律 I = V / R，当R6阻值固定时，流过它的电流I_R6也就是固定的。因此，无论供给负载R1的电源VCC如何变化，只要VCC高于一定值使电路正常工作，流过负载R1的电流就能保持恒定。这种利用分立元件构建恒流源的方法，是理解更复杂电路设计原理的绝佳起点。

运算放大器恒流电路

如果你对电流的精度和稳定性有更高要求，那么使用运算放大器（运放）的方案会更适合。它利用了运放的“虚短”特性来实现高精度的电压跟随。

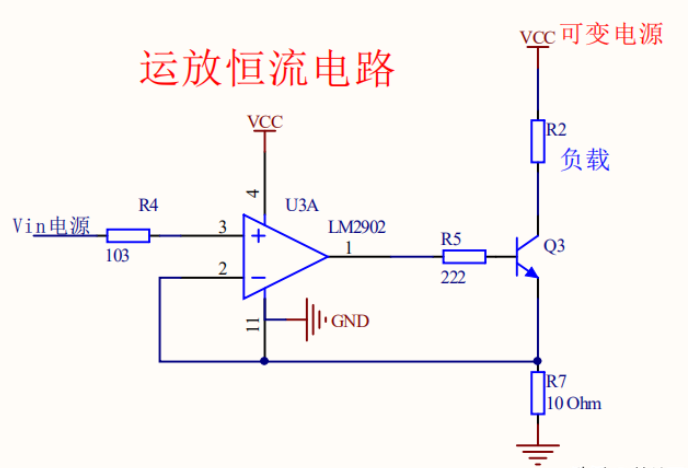

工作原理分析：
在此电路中，运放U3A工作于电压跟随器模式。根据运放的“虚短”特性，其同相输入端（Pin3）与反相输入端（Pin2）的电压近乎相等。当我们向电阻R4施加一个稳定的参考电压Vin时，这个电压也会几乎无损地呈现在采样电阻R7的上端（即Pin2电位）。

因此，R7两端的电压就被锁定为Vin。同样根据欧姆定律，流经R7的电流 I_R7 = Vin / R7 将是一个恒定值。该电流经由三极管Q3传递到负载R2。所以，即使负载R2的供电电源VCC是可变的，只要运放工作在线性区，负载电流就能被精准地控制在 Vin / R7。这种方案的恒流精度、线性度和可调性都远优于单纯的三极管方案。

稳压二极管恒流电路

除了三极管和运放，我们还可以利用稳压二极管的稳压特性来搭建恒流电路。这是一种非常简洁且有效的思路。

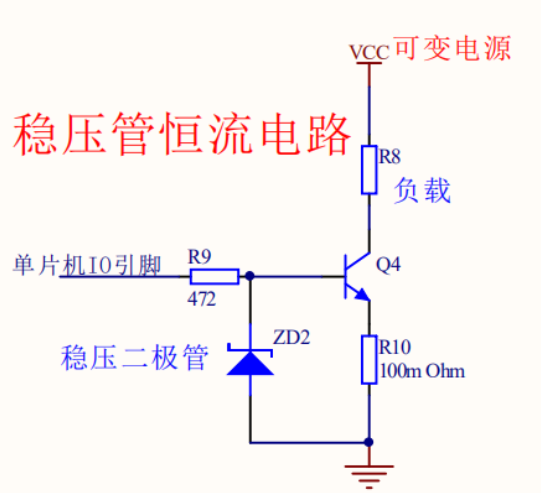

工作原理分析：
在这个电路里，稳压二极管ZD2起到了提供稳定参考电压的关键作用。三极管Q4的基极电压被钳位在稳压二极管的工作电压Uzd上。那么，采样电阻R10两端的电压 U_R10 就等于基极电压减去三极管基极-发射极的导通压降（约0.7V），即 U_R10 = Uzd - 0.7V。

由于Uzd是稳定的，U_R10也就成为一个固定值。这样一来，流过R10的电流 I_R10 = (Uzd - 0.7V) / R10 自然恒定不变。这个电流即为负载R8的电流（忽略三极管基极电流）。因此，该电路同样实现了在VCC电源变化时，保持负载电流恒定的目标。它特别适合在一些对成本敏感且电流精度要求不极端的场合使用。

总结与对比

以上就是硬件设计中三种常见的恒流电路实现方案。我们来简单总结一下它们的特点：

• 三极管方案：电路简单、成本最低，但精度和稳定性一般，受温度影响较大，适合要求不高的场合。
• 运放方案：精度高、稳定性好、电流可灵活调节（通过改变Vin或R7），是高性能应用的首选。
• 稳压管方案：介于两者之间，比三极管方案更稳定，又比运放方案更简单，提供了一个不错的折中选择。

在实际项目中，选择哪种方案需要综合考量成本、精度、功耗以及环境因素。理解这些基础电路的原理，能帮助你在面对更复杂的电源管理或驱动需求时，快速做出正确的设计决策。希望这篇解析能为你带来启发，也欢迎你在云栈社区分享你的硬件设计心得与实践经验。
