本次拆解的电机控制器在尺寸和重量上远超常见产品,其铝合金CNC散热底壳与半透明上盖的组合,呈现出强烈的工业设计感。型号RS842000支持最高84V电压,峰值母线电流可达1500A。

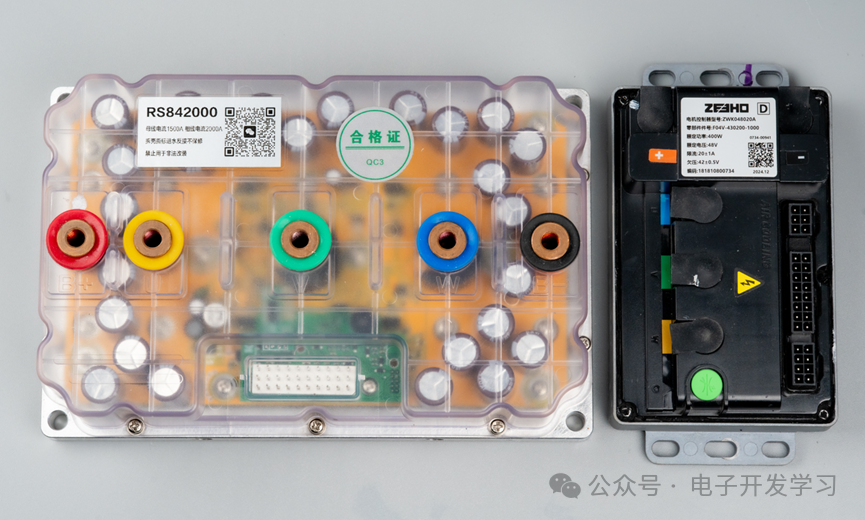

控制器整体外观

控制器体积约为普通型号的三倍,重量接近3千克。电机线与电池母线通过顶部外径15.8mm的铜螺柱引出,可安装M7螺丝。底部散热壳厚度达14.5mm,采用整体铝合金CNC加工,兼顾结构强度与散热需求。

尺寸对比

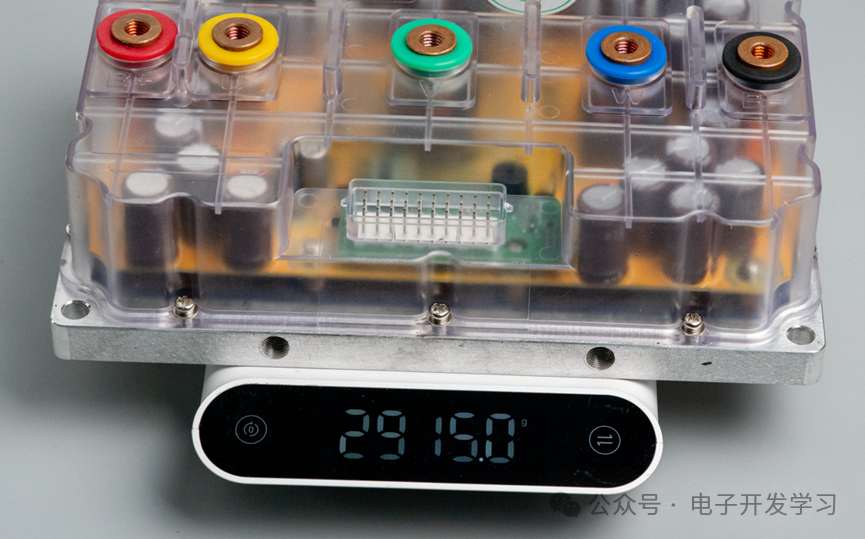

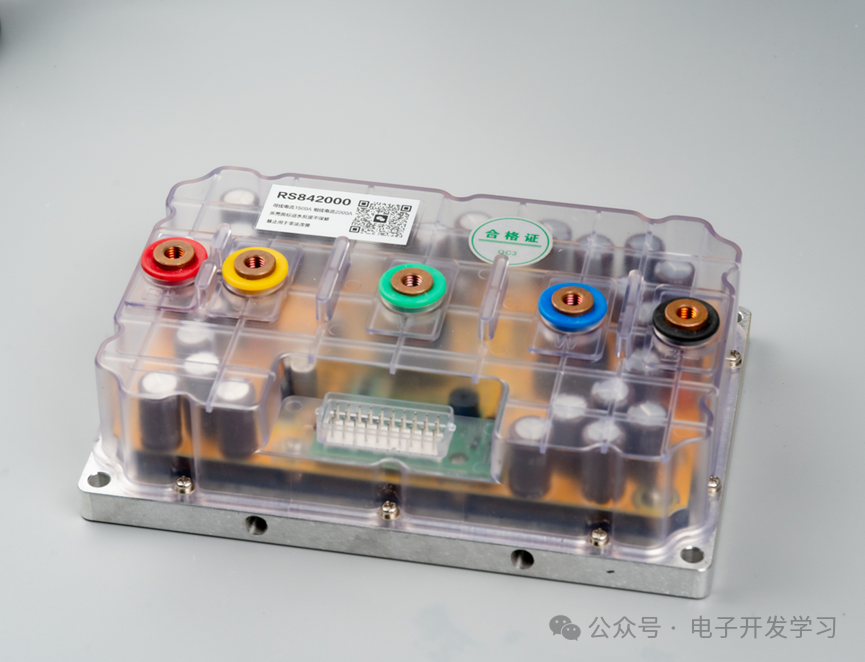

重量展示

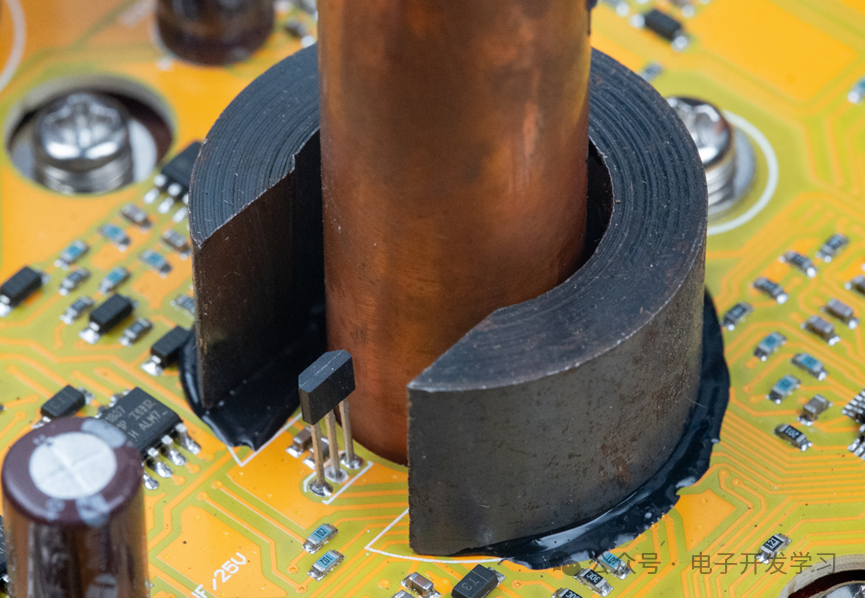

外壳通过四圈带弹性垫片的螺丝固定,拆开上盖后可见内部分为控制板与功率板两层。控制板以黄色PCB为主,中央区域集成主控芯片、MOS预驱及电流采样电路,布局因板面较大而显宽松,周围排布大量电解电容。电机相线柱外侧加装磁环,用于配合相电流采样。

内部布局

电解电容选用日本NCC(贵弥功)的EKMQ101ELL471ML25S型号,规格为470μF/100V,板上共计26颗,占比显著。信号接口通过转接板引出,并集成蓝牙模组,支持通过手机app进行蓝牙调参,操作便捷。转接板还配备蜂鸣器用于提示,信号排针处的硅胶防水垫可在组装后实现接口密封。

电容细节

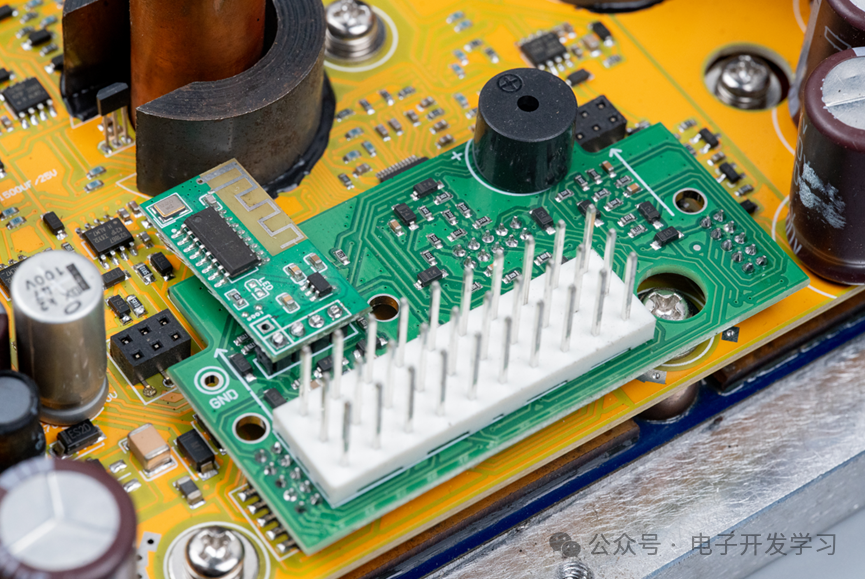

接口与蓝牙模组

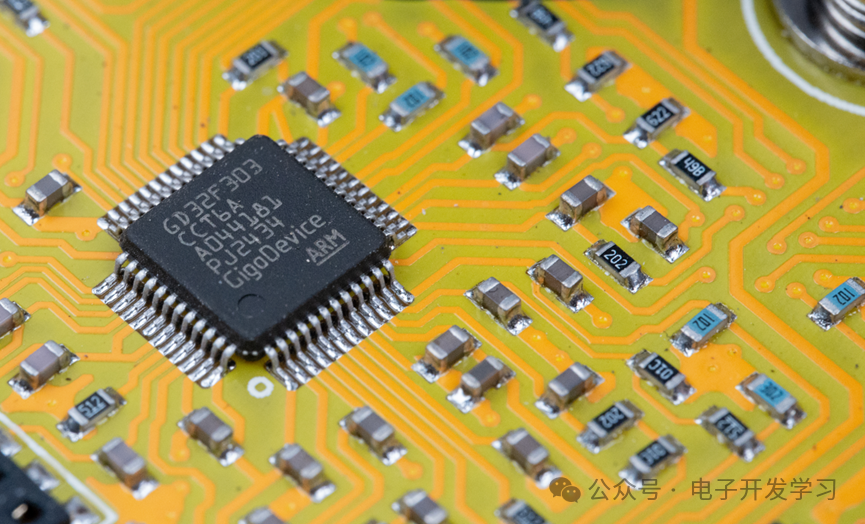

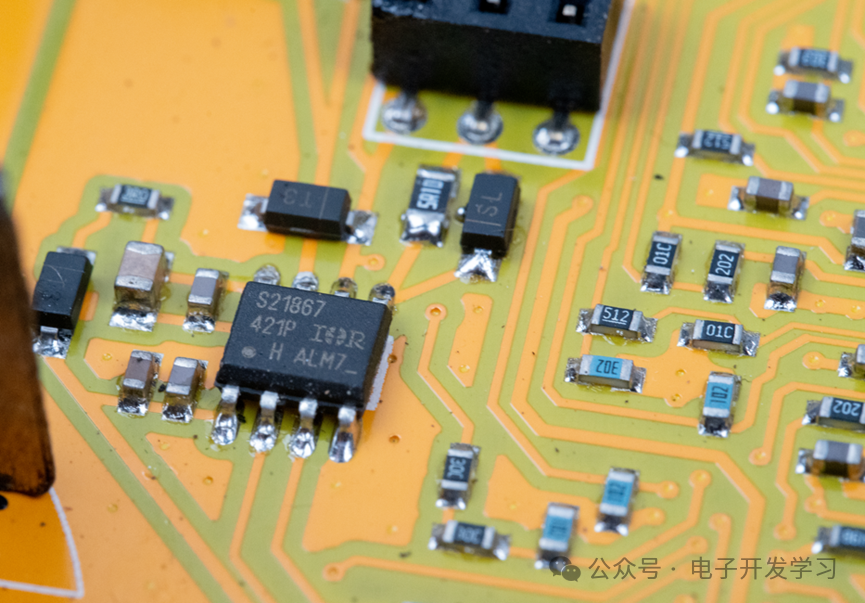

电流采样放大器采用TI的LM2901四通道差分比较器。主控芯片为兆易创新的GD32F303CCT6,这是一款国产嵌入式MCU,负责核心控制逻辑。栅极驱动器使用英飞凌IRS21867,灌电流能力达4A,板上共配置六颗,预示MOS管数量较多。

电流采样芯片
主控芯片
栅极驱动器

电源部分采用宇力半导体的DC-DC芯片U3018,输入耐压高达180V,有效抵御刹车或下坡时产生的反向电动势冲击。控制板背面焊接多组铜环,用于导电并垫高板层,便于与功率板连接。

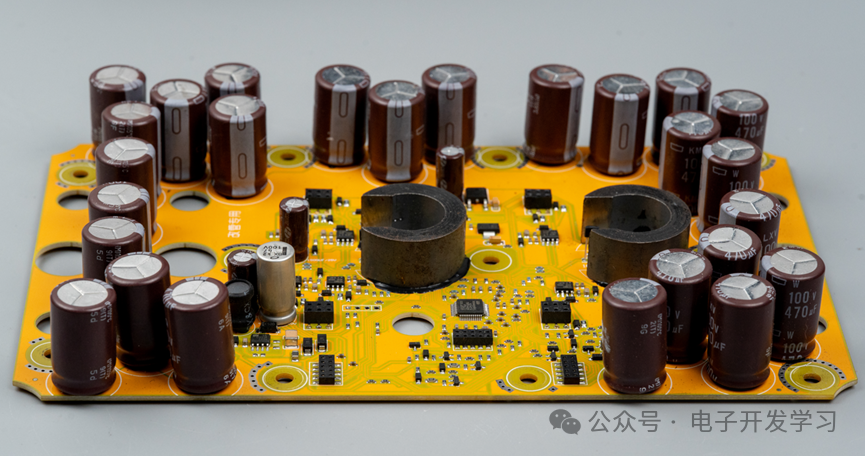

电源芯片

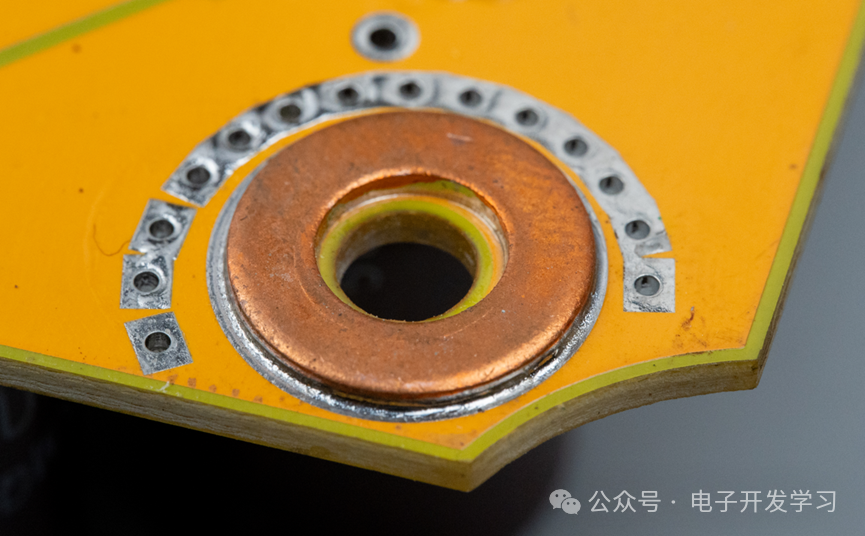

控制板背面铜环

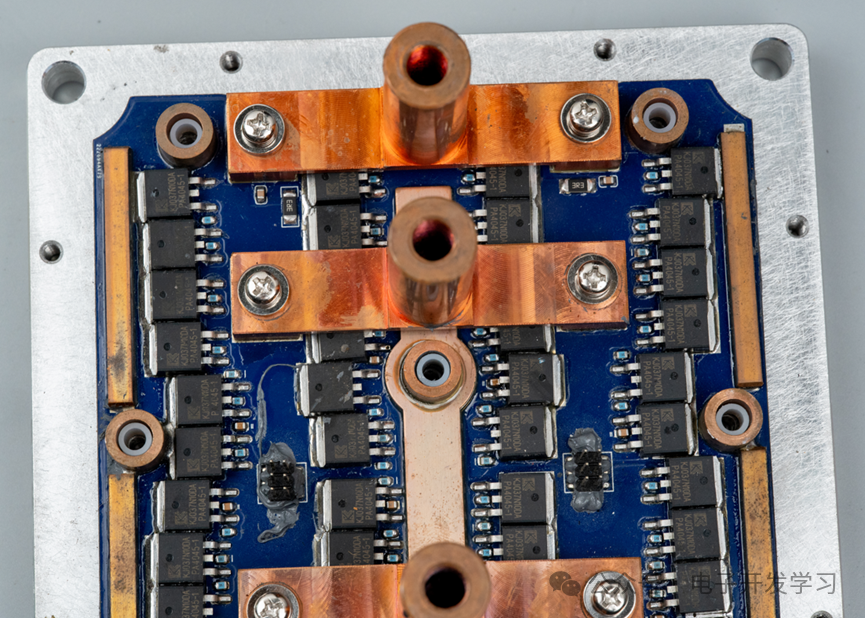

功率板设计尤为突出。五根铜柱底部通过SMT焊接并辅以螺丝加固,下方延伸为分腿结构,与中间导流铜条将板面划分为四个条状区域,每区安装一排MOS管。铜柱为CNC加工,成本较高,但通过回收铜料可抵消部分费用。

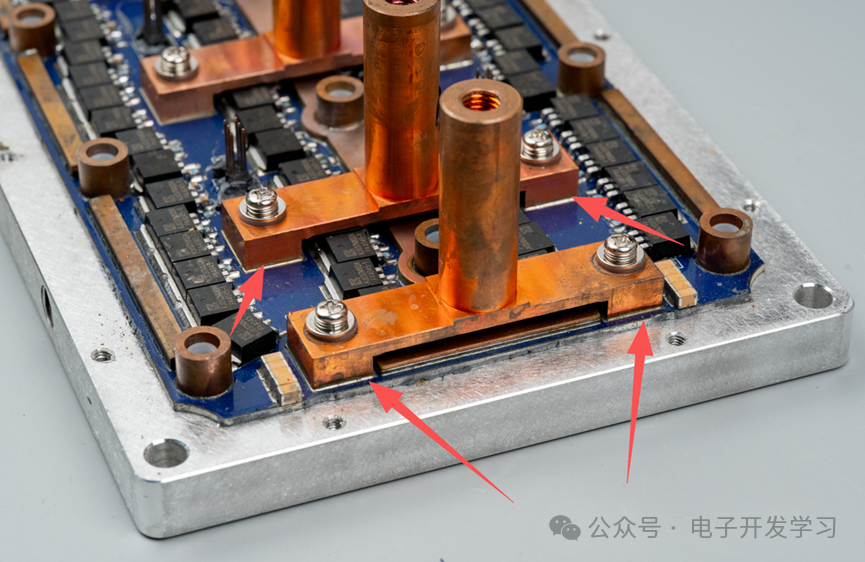

功率板结构
铜柱细节

MOS管型号为KJ037N10DA,参数为100V Vds、120A电流,导通电阻低于3.5mΩ。板上共四排72颗MOS管,配合MLCC电容填充空隙,实现地、VBAT、U、V、W的电流路径优化。

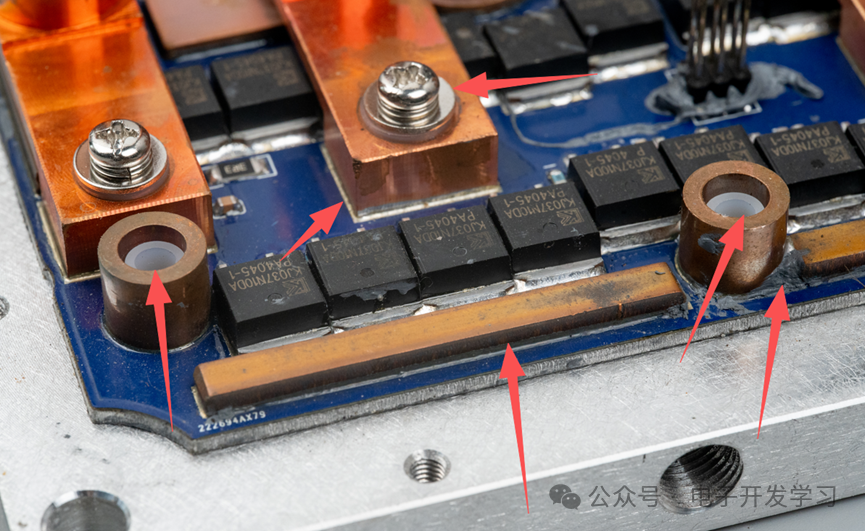

MOS管阵列
MOS管与电阻

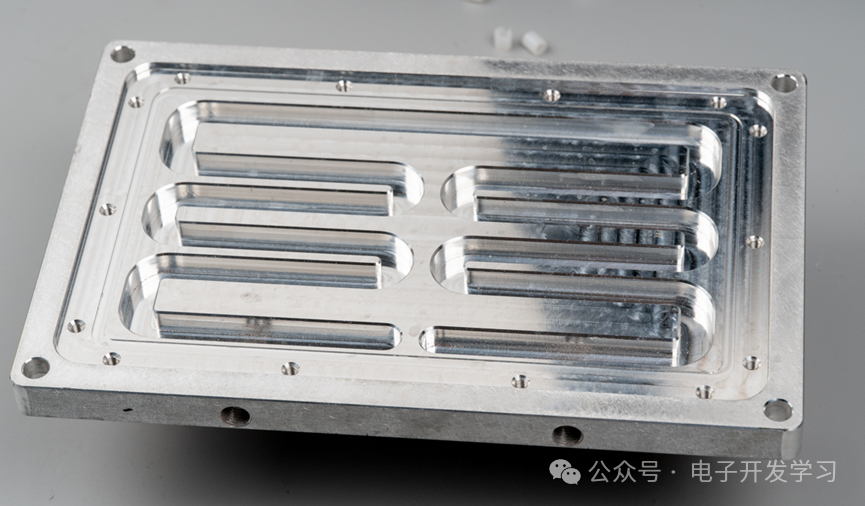

功率板基于铝基板(可选铜基板),底部散热壳内隐藏水冷槽道,侧面预留接口可连接进/出水管,构成主动水冷散热系统,高效导出MOS管发热。

水冷槽道

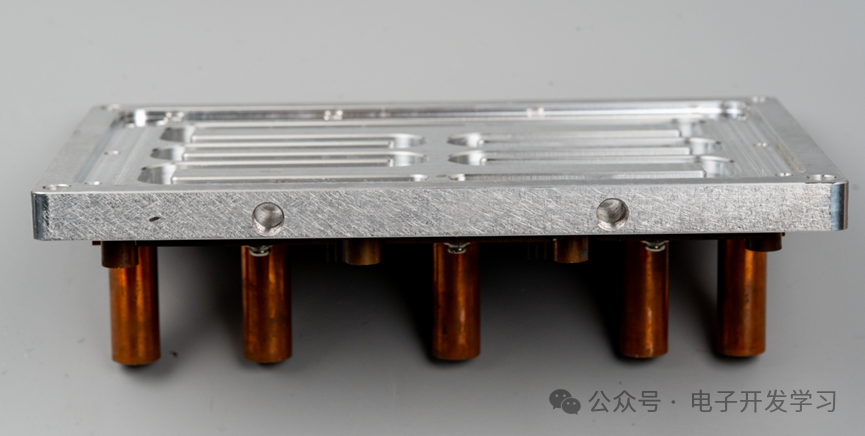

散热器内部

总结而言,这款控制器通过极致堆料——包括72颗MOS管、26颗日系电容、全CNC铜柱及国际品牌器件,结合铝合金散热器与水冷设计,实现了1500A峰值电流输出。其性能远超普通电动摩托车需求,更适用于重型电动三轮车等场景,作为高可靠性生产力工具。使用时需注意安全,避免瞬间大电流冲击。
