说起来，理工科工程师的书桌和设备区，用一个“乱”字形容再贴切不过。要不是这次整理工位，我还真没发现这个在家里躺了几个月的小礼品——一个桌面暖风机。
当然，得先看看东西再说！
开箱的第一感觉是塑料感很重，毕竟是活动伴手礼，成本摆在那里，本来也没抱太高期望。外观上，它就是个简化版的电吹风：后面应该是个5V或9V的直流电机带着风扇，前面是加热电阻丝，靠风扇把电阻丝的热量吹出来，同时让热敏开关维持在导通状态。
前几天下大雨，上海夜里还挺凉，我心想正好敲代码时拿来吹吹脚，刚拆封没几天。结果好巧不巧，开机试了试，大概五秒左右机器就自己断电了。身为工程师，这能忍？必须搞清楚怎么回事。
初步观察，通电时电热丝确实能工作几秒，也能感觉到热量，但随着温度升高，就会“啪嗒”一声断开。

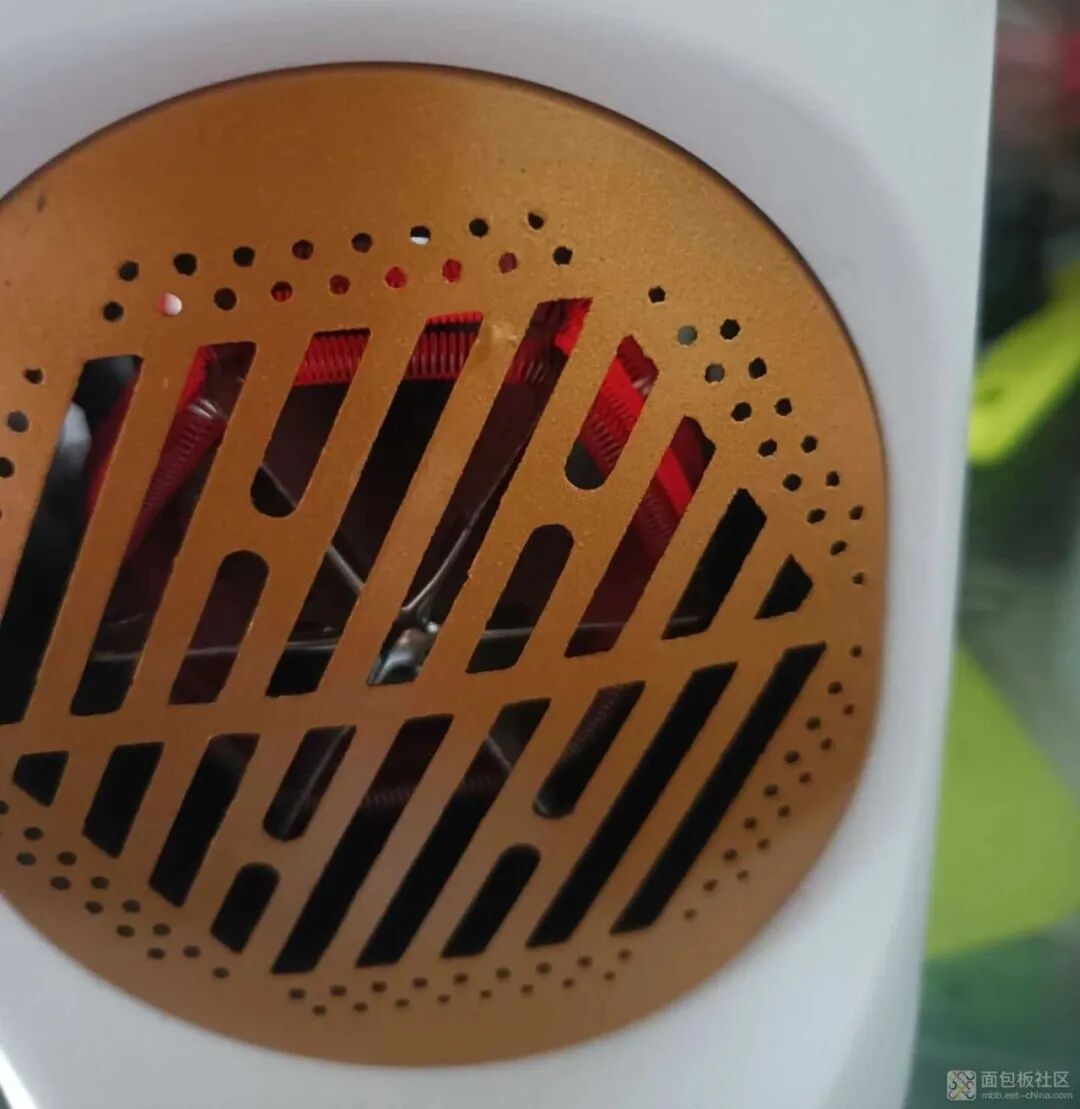

经过观察，电热管本身是好的，但后面的风扇一直不转。我猜测，八成是风扇没转导致散热不及时，触发了电热丝的过热保护。为了验证，肯定得拆开看看。外壳看起来挺厚实，但摸上去就知道，都不是金属，是环氧树脂板和塑料，耐温估计也就200°C左右。总觉得陶瓷件会更可靠，不过成本所限，凑合吧。

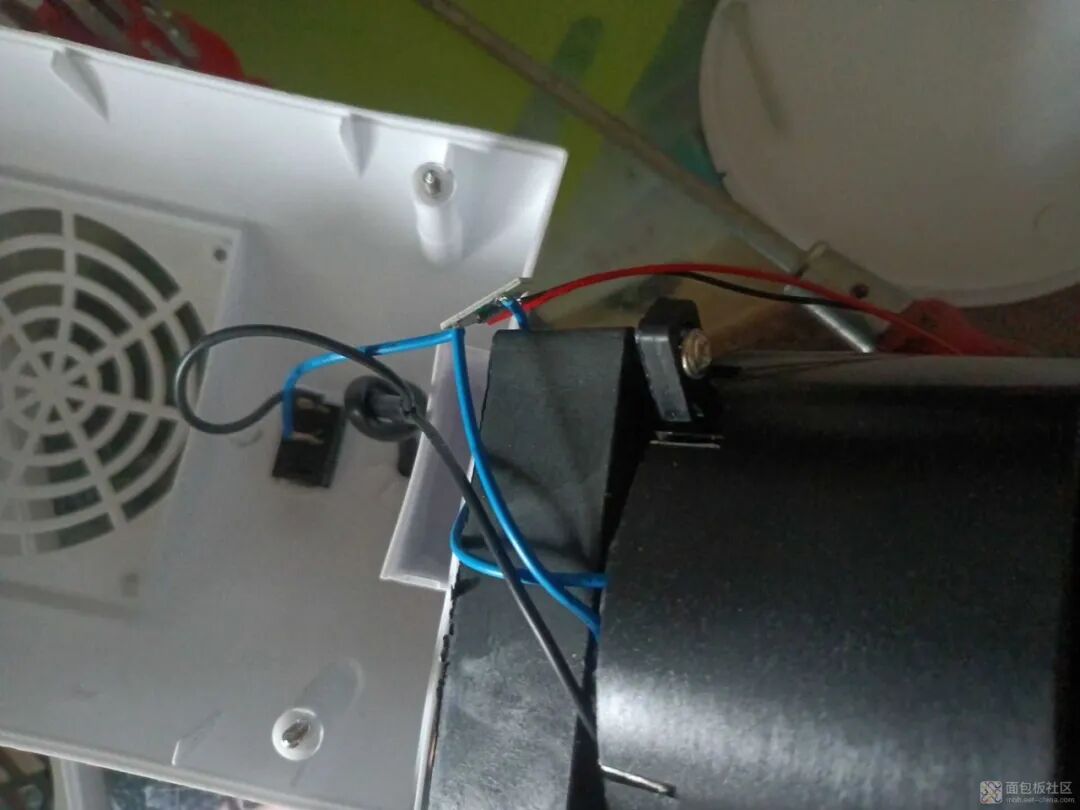

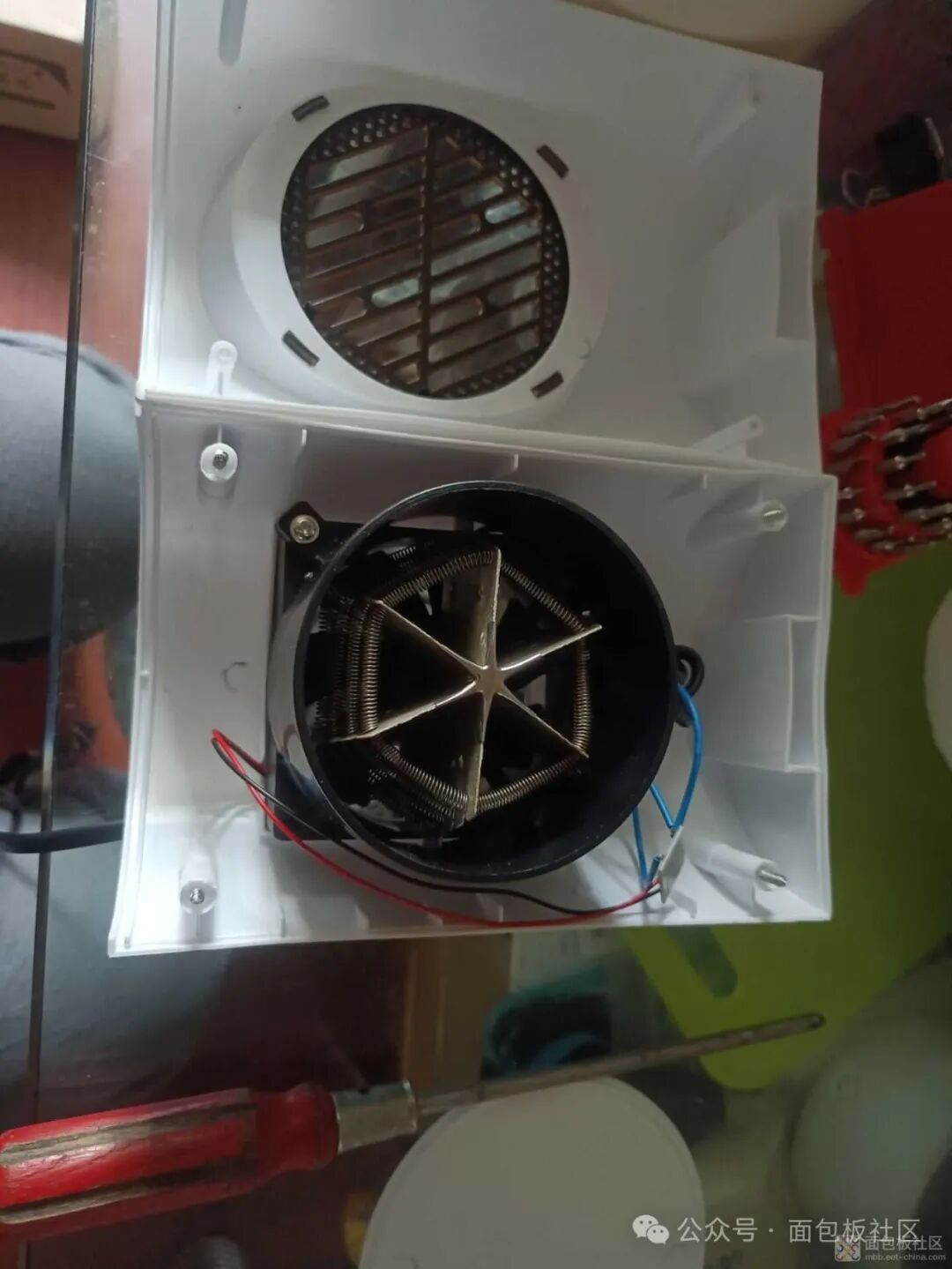

内部结构可谓“简洁大方”。为什么打引号？因为简直简洁到了简陋的地步。220V民用电，理论上应该有火线、零线和地线。据我了解，国标规定金属外壳的电器必须接地，放在浴室等潮湿环境的也必须接地。但对于这种小功率的桌面小家电，好像没有强制要求？有懂行的朋友欢迎在 云栈社区 的论坛里指正一下。

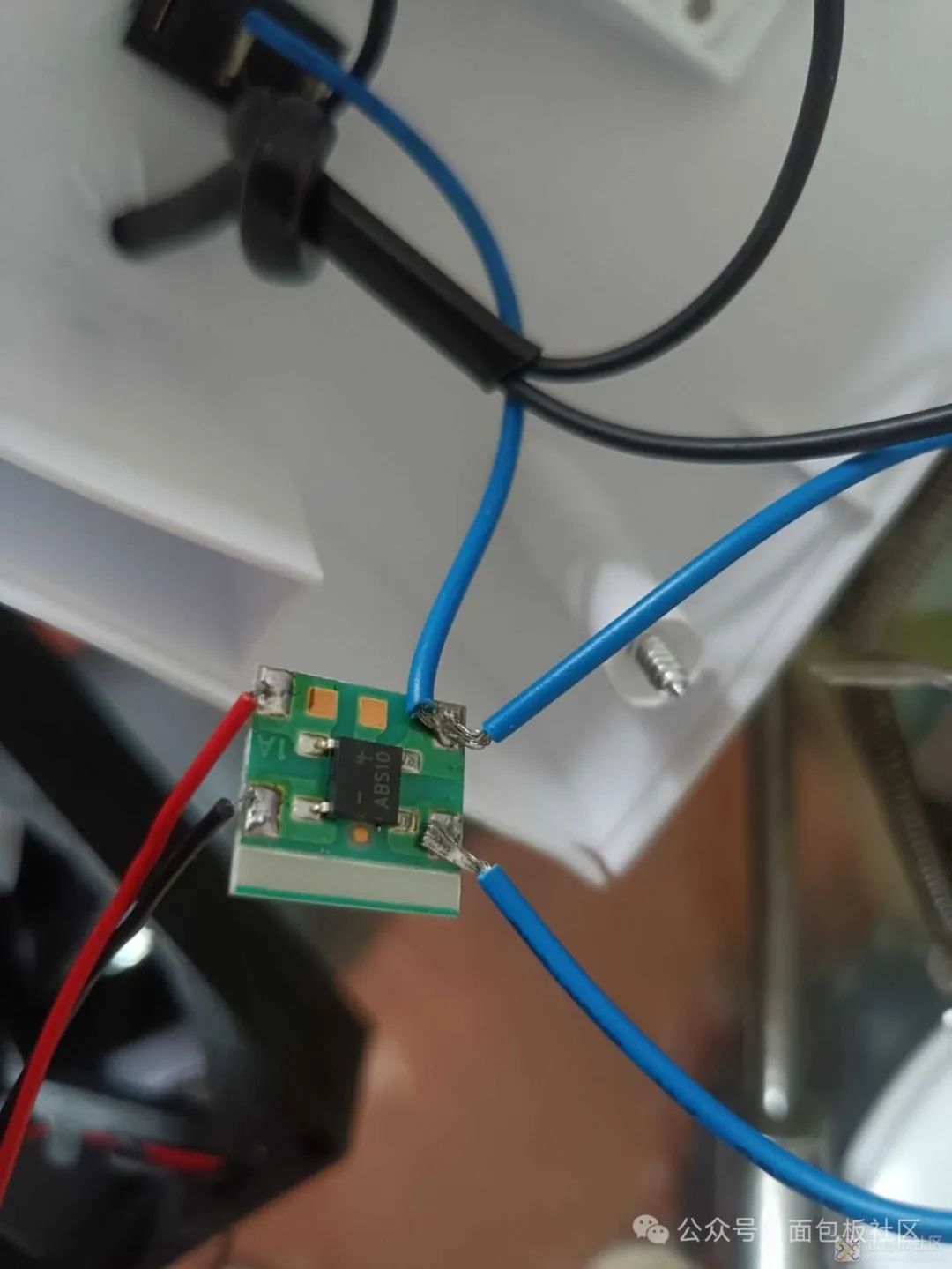

内部还悬空着一小块PCB，上面只有一个元件：用于AC转DC的整流桥。至此，电路结构应该很清楚了：220V交流电进来，经过一个开关，然后一路直接接到电热丝，另一路接到整流桥，将交流电转为直流电后，驱动那个红黑两线的直流风扇。

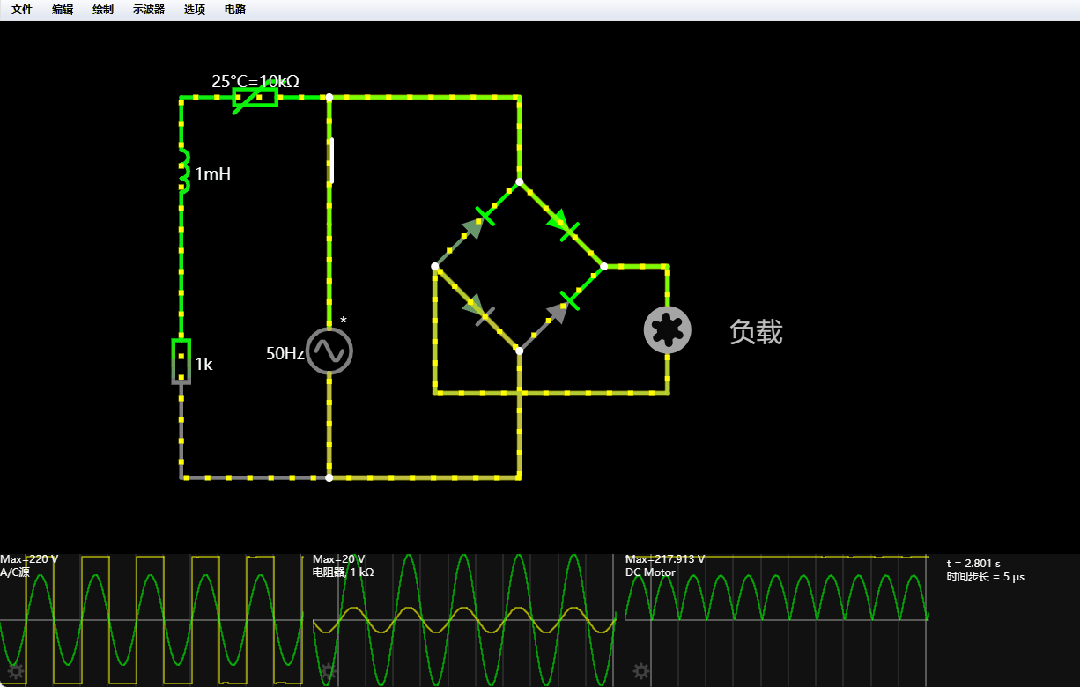

我简单搭了个电路仿真模型（可能器件阻值不对，原机的过热保护器件没找到，用热敏电阻替代了），这个电路非常简单。
回到故障本身：开机风扇不转，五秒左右电热管断电。基本可以锁定问题在电机和整流器部分。一般来说，电机没那么容易坏。为了验证...
这里有个让我非常费解的点：220V市电，峰值电压有311V，通过ABS10整流后电压依然很高，它怎么能直接驱动一个6V的直流电机呢？我反复确认过，确实没有其他降压元器件。

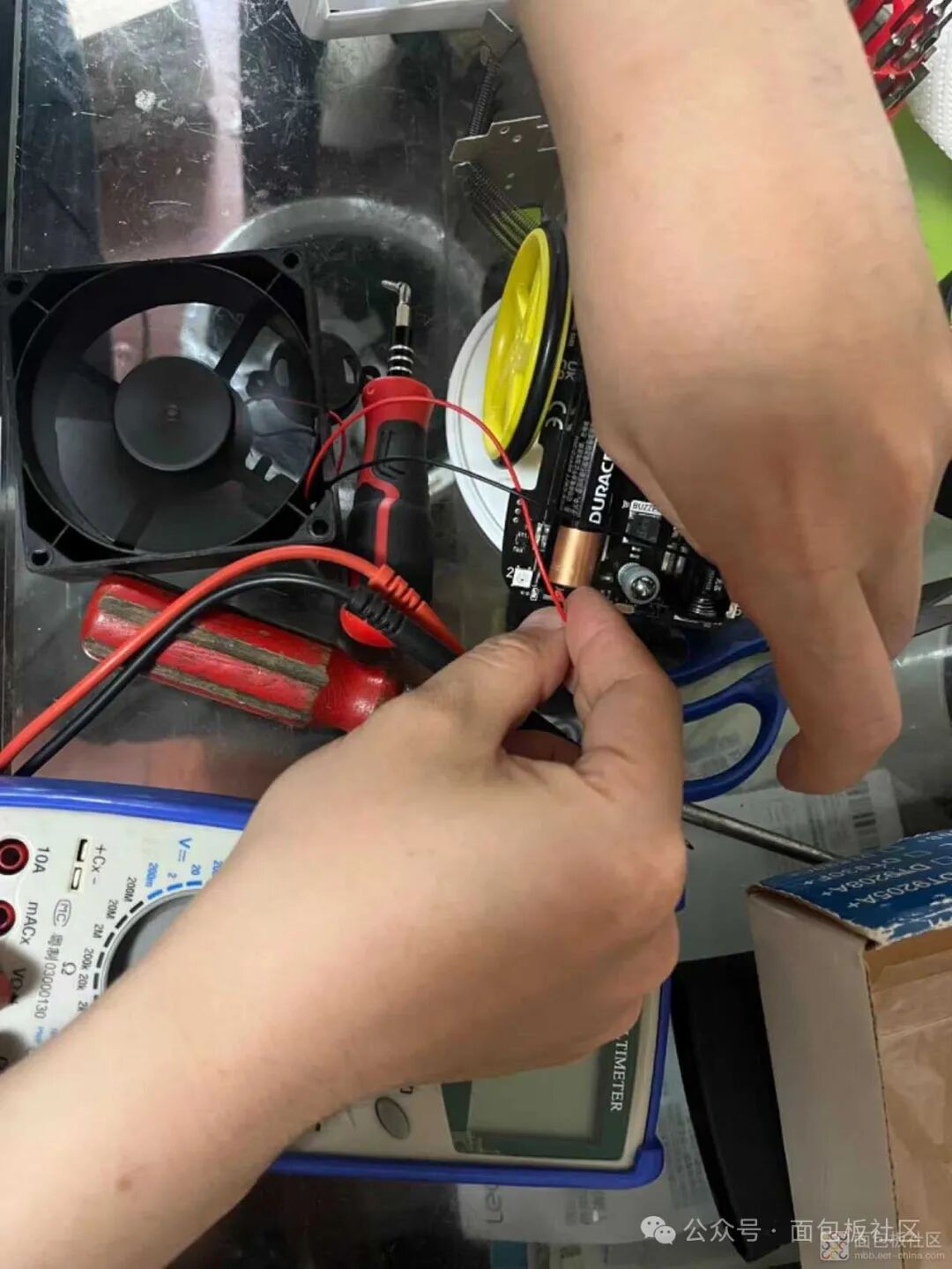

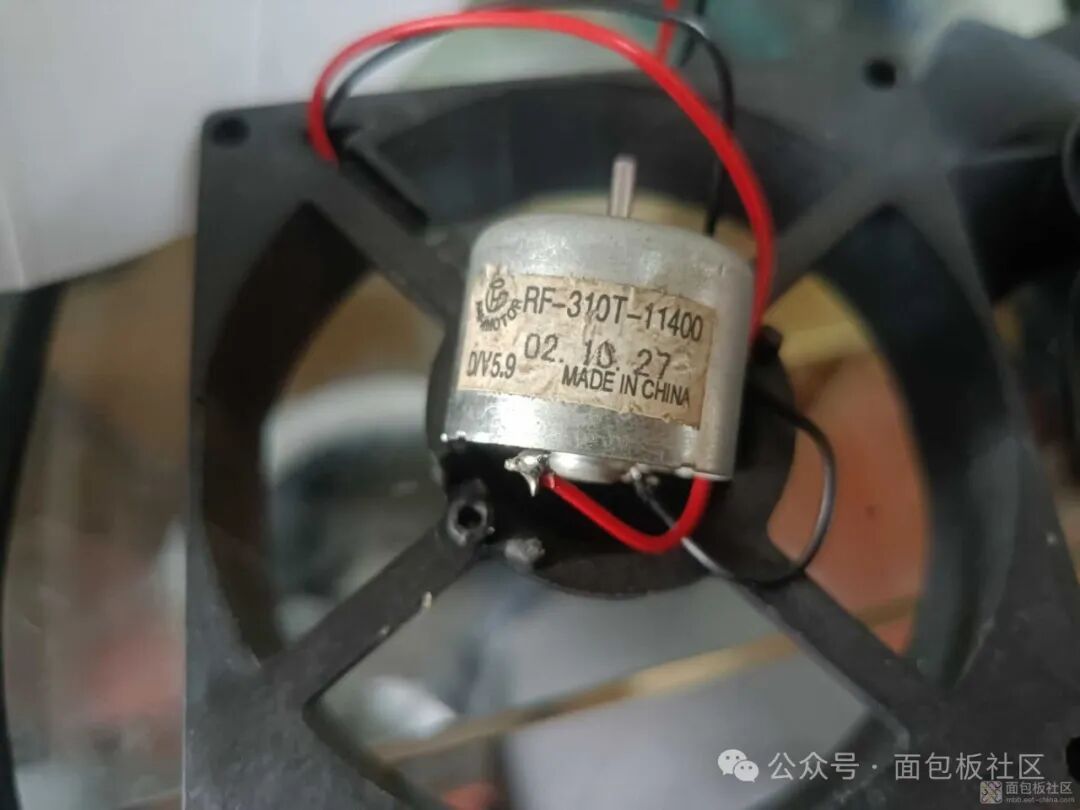

为了验证电机好坏，我用一个6V的玩具车电源，直接接到电机的Vcc和GND上，风扇转得很正常。这下基本锁定了，就是ABS10整流桥坏了。
如果让我来设计这个产品，首先我会把开关改成双刀单掷的。因为目前这种单刀开关，插头的火线和零线有50%的几率与插板不一致（取决于正插还是反插）。也就是说，开关控制的那根线，可能是火线，也可能是零线。那么电阻丝就有一半的几率，即使在开关断开时也有一端带电。再加上前面板有可以用镊子、钥匙等金属物戳进去的缝隙，家里有小孩的话，岂不是隐患很大？

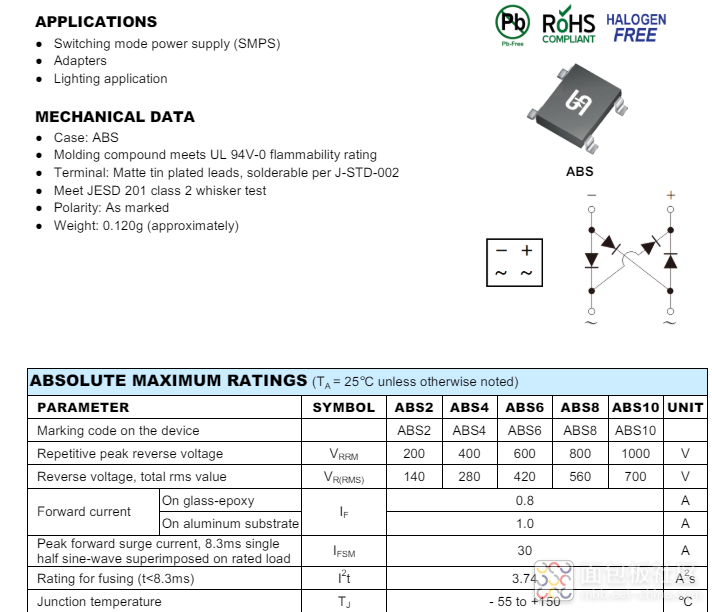

其次，电机这块的直流供电，市电直接整流不降压，实在匪夷所思。特此附上ABS10的datasheet，这是一个全桥整流器件，直接用来带6V电机，属实没搞懂设计思路。很多220V转5V的电路，比如手机充电头里，都会用NXP、TI等厂商的专用整流降压芯片，既安全又可靠。
总的来说，这次拆解收获不小，算是见识了什么叫“便宜没好货”。同时也不禁感叹，在安全和成本之间，某些厂家做出的选择令人深思。和维修师傅聊了聊，他说这类东西多流向三四线小城市、城乡结合部或农村集市，在没钱的现实面前，安全有时真的一文不值。
这次经历也让我更意识到，对于硬件爱好者而言，动手拆解、分析电路，不仅是乐趣，更是理解产品本质、避开设计陷阱的重要方式。 |
