小米SU7上市已有一段时间，除了外观设计和智能驾驶，它的内在硬件功底同样值得关注。作为汽车的“神经中枢”，T-BOX（Telematics Box）车联网模块，承担着车辆与云端服务器、手机App以及其他设备实时通信的重任。它的稳定与否，直接关乎远程控车响应速度、OTA升级成功率以及紧急呼叫等核心功能的可靠性。因此，我们决定抛开表面的宣传，直接拆开小米SU7的T-BOX，看看其内在的真实水平。
拆解过程与主板概览

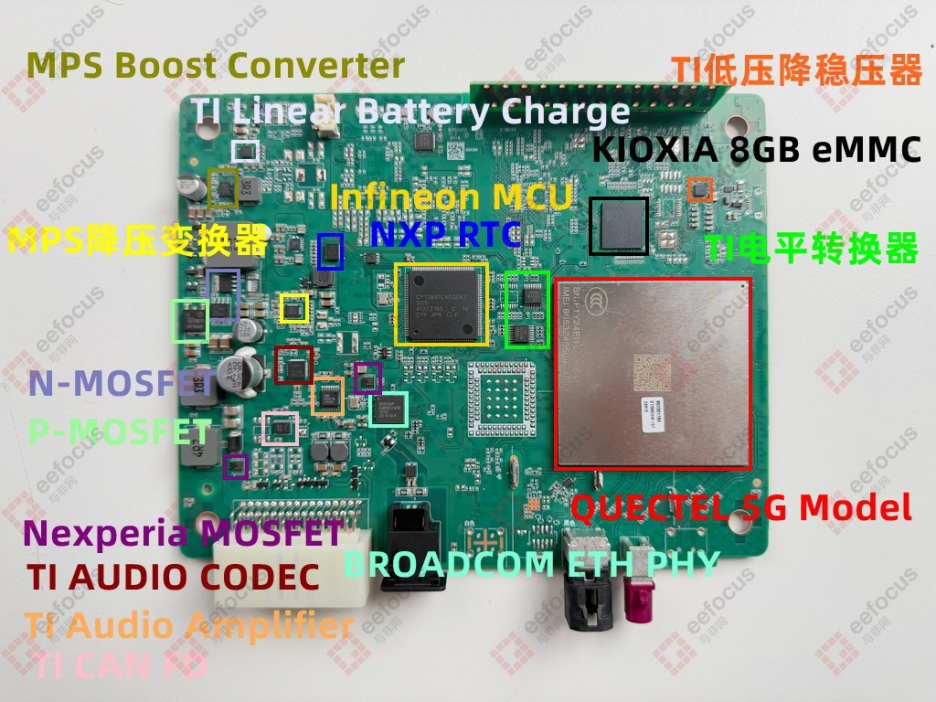

外观部分无需赘述，我们直接拆开外壳查看主板。PCB板上的元器件布局密集，用料扎实。
最引人注目的无疑是来自移远通信（Quectel）的车规级5G通信模组，型号为AG571Q-CN，其中的“CN”后缀代表其面向中国市场。移远通信是行业内的模组龙头，这款AG571Q是基于高通骁龙汽车5G平台打造的车规级旗舰产品，支持5G NR独立组网（SA）与非独立组网（NSA）模式。其详细参数较多，本文不展开叙述，有兴趣的读者可查阅官方资料。下文我们会进一步拆开这个模组探究内部芯片，现在先浏览PCB主板上的其他关键元器件。
- 存储芯片：来自铠侠（KIOXIA，原东芝存储）的8GB eMMC，型号THGBMJG6C1LBAB7，用于存储固件、运行日志及临时数据。铠侠的eMMC在车规领域以高可靠性和长读写寿命著称。
- 主控微控制器：采用英飞凌（Infineon）的高性能MCU，型号CYT2B97CACQ0A2。它采用了ARM Cortex-M4F与Cortex-M0+的双核架构，在保障处理性能的同时，也优化了整体功耗。这颗MCU能独立维持CAN FD通信，确保即使在其他系统休眠时，刹车、气囊等关键安全信息依然能可靠上传至云端。旁边还搭配了一颗英飞凌的P-MOSFET，型号IPI80P04P4L-04。
- 网络芯片：搭载了博通（Broadcom）的千兆以太网PHY芯片，型号BCM89887A1AFBG。随着汽车数据量的爆发式增长（如高清地图、多传感器数据流），传统CAN总线的带宽已显不足，引入高速以太网成为必然。这颗芯片还支持IEEE 1588精密时间同步协议，能将T-BOX与智驾域控制器之间的时间误差控制在微秒级别，这对于依赖精确时间戳的多传感器数据融合至关重要。
- 功率器件：使用了安世半导体（Nexperia）的N沟道MOSFET，型号包括BUK9K12-60E以及BUK9Y25-80E。安世半导体在功率半导体领域拥有深厚的技术积累和良好的市场口碑。
- 实时时钟：来自恩智浦（NXP）的独立实时时钟芯片，型号PCA2131TF/Q900。即使整车断电，这颗带有备用电池管理功能的时钟芯片也能持续精准计时，确保事故日志等关键信息的时间戳准确无误。
- 电源管理：
- 芯源半导体（MPS）的降压变换器MPQ2908A，它不仅支持传统的12V输入，还为汽车电气架构向48V演进预留了能力。同时集成了EMI滤波和反极性保护功能，能有效防止因电瓶接反或电压尖峰导致的模块损坏。
- 芯源半导体（MPS）的升压转换器MPQ3431A，是一款宽输入范围、450kHz固定频率的高度集成升压转换器。
- 德州仪器系列：
- 音频放大器TAS5411-Q1：一款车规级、8W输出功率的单声道D类音频放大器。
- 音频编解码器6PAIC3104IRHBRQ1：与TAS5411-Q1共同组成一套完整的D类功放+Codec音频解决方案。
- CAN FD收发器TCAN1145-Q1：支持CAN FD协议和选择性唤醒功能。这意味着整车网络可以按区域休眠，仅在收到特定指令时才唤醒相应部分，从而大幅降低整车静态功耗。
- 电池充电IC BQ25171-Q1：适用于1-2节锂离子/磷酸铁锂电池或1-6节镍氢电池的汽车类800mA线性充电器。
- 低压降稳压器TPS709-Q1：具有反向电流保护功能的汽车类150mA电源。
- 电平转换器TXB0106-Q1：具有自动方向感应功能的6位双向电压电平转换器。
车规级5G通信模组内部探秘

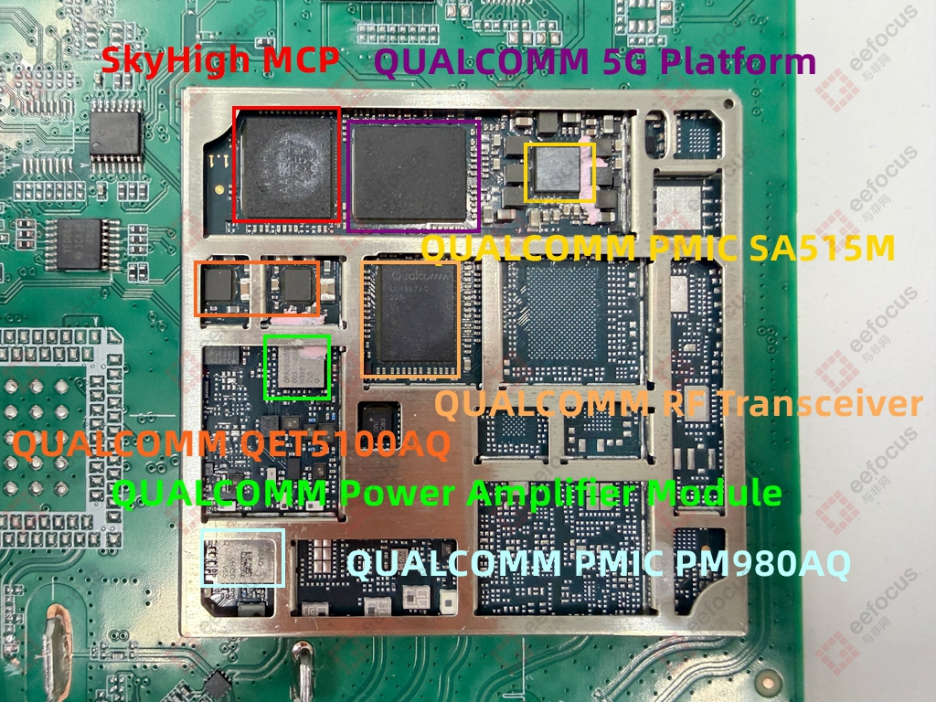

除了PCB主板上的元器件，我们进一步打开移远通信5G模组的金属屏蔽盖，内部是一套几乎由高通技术方案主导的硬件组合。
- 存储：海力士（SK hynix）的MCP芯片，型号S6A8803AA10，内部集成1GB NAND Flash和1GB DRAM。对于5G通信模组而言，这个存储配置是合理的。它无需像座舱芯片那样处理大型应用，但需要足够的缓存来应对高并发、高吞吐量的5G数据流。
- 5G平台核心：高通（Qualcomm）的SA515M平台。这是一款集成了应用处理能力的车规级智能网联平台芯片，主要面向对稳定性和可靠性要求极高的车载前装市场，如5G T-Box、OBU（车载单元）、RSU（路侧单元）等场景。
- 电源管理：
- 高通电源管理芯片PMX55AQ，通常用于为SA515M等核心芯片提供精确供电。
- 高通射频前端模块QET5100AQ，内部集成了BUCK、BOOST变换器和线性放大器等，能根据实时信号强度动态调整供电电压，优化能效。
- 高通电源管理芯片PM980AQ，负责为更广泛的射频前端部件供电。
- 射频部分：
- 高通多模多频段射频收发芯片SDR867AQ，确保车辆在高速移动和复杂电磁环境下，通信信号依然稳定、不失真。
- 高通5G功率放大器模块QPA2920AQ。
值得一提的是，高通的这一整套芯片均通过了车规级认证。

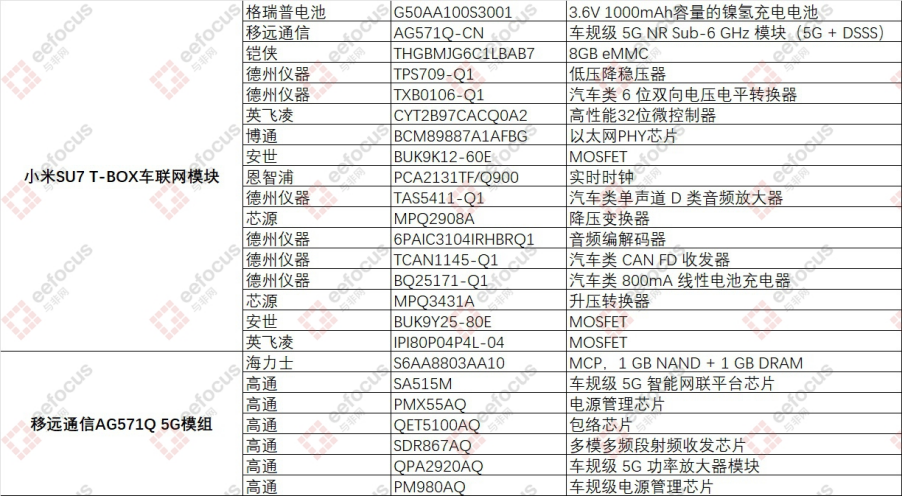

以下是小米SU7 T-BOX PCB主板主要元器件的BOM汇总表：
总结
通过对小米SU7 T-BOX的完整硬件拆解，我们看到了一个与过去“互联网造车”刻板印象有所不同的小米汽车。它并未采用消费电子思路去拼凑一个简单的联网模块，而是实实在在地遵循车规级标准，运用工业级的设计冗余，并选用了旗舰级的通信方案，以此打造出一个高度可靠的车联网终端。
在这个小小的黑色盒子里，体现了小米对汽车工业严谨性的尊重。对于车主而言，这意味着车辆不仅具备智能网联能力，更在底层具备了扎实的可靠性。在用户不易察觉的地方坚持高标准的硬件用料，才是真正体现产品价值的地方。
这次拆解也给行业带来启示：智能电动汽车竞争的下半场，比拼的将不仅仅是屏幕尺寸或加速性能，更是这些隐藏在车身内部的、关乎长期稳定与安全的硬件功底与核心技术选型。从T-BOX这个细节来看，小米SU7迈出的这一步，显得尤为稳健和扎实。对这类硬核技术拆解感兴趣的朋友，欢迎到云栈社区交流讨论。 |
