松下FX-301P数字光纤传感器拆解：内部结构深度解析与工业应用

这是一款 Panasonic（松下） FX-301P 数字光纤传感器。该系列属于其“NAVI”高级传感器产品线，广泛应用于工业自动化中的精确物体检测。

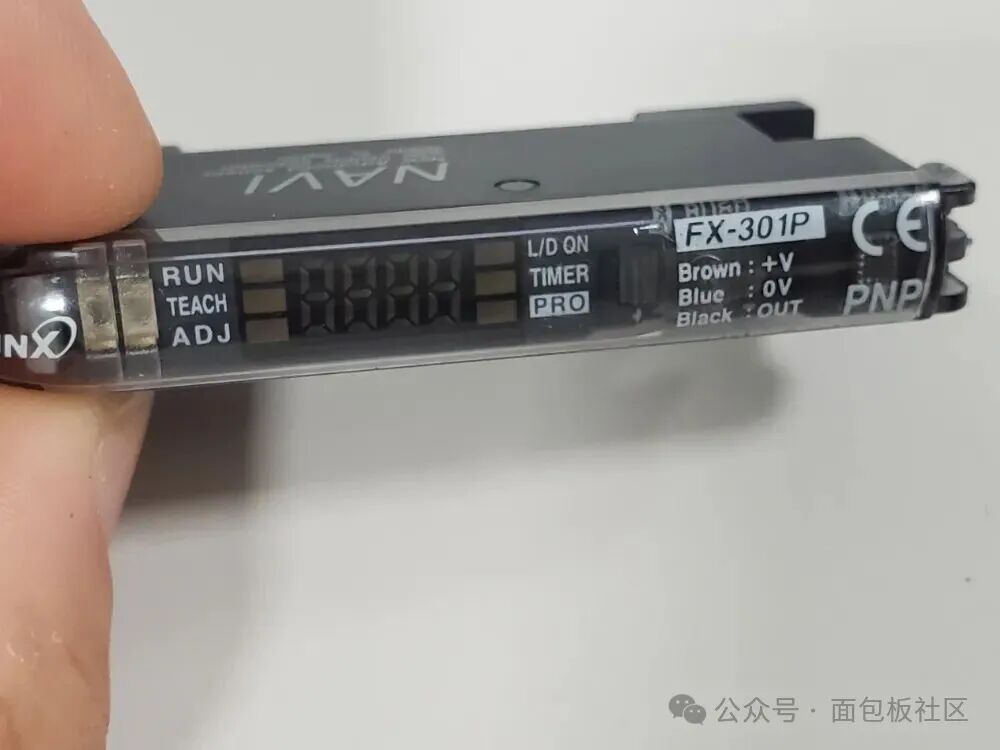

设备正面是操作界面，包含了四位 7 段数码管显示屏以及功能指示灯（RUN/TEACH/ADJ）。右侧配有一个三向推进开关（Push/Jog switch）用于参数设置，以及一个带取消功能的模式选择按钮。

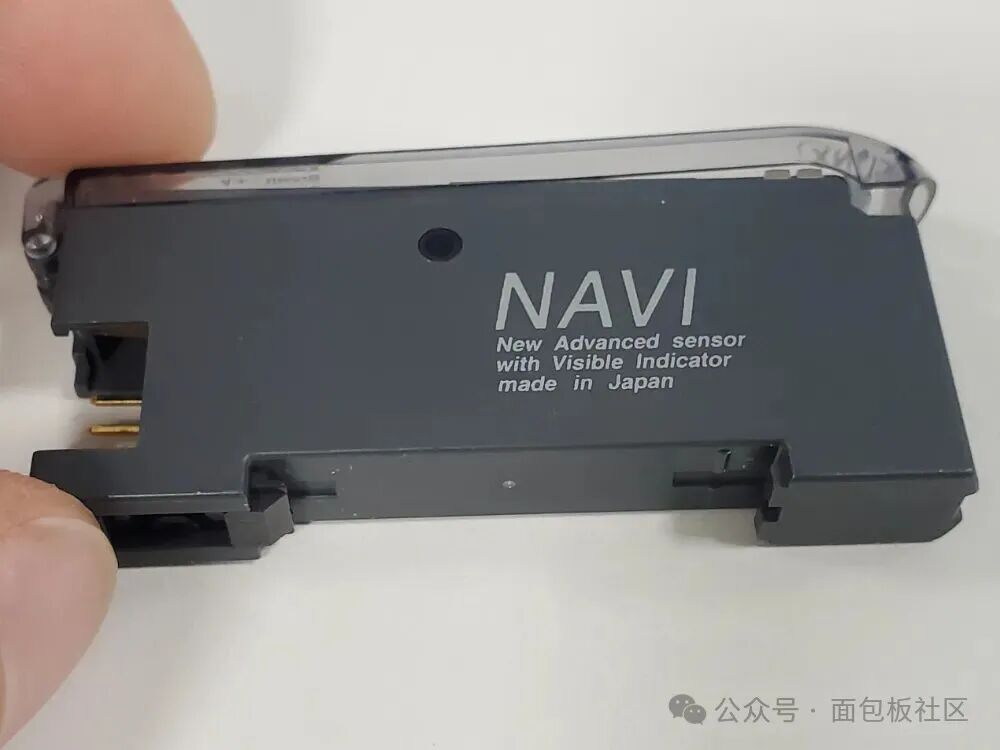

黑色塑料外壳的侧面，上面印有“NAVI”和“New Advanced sensor with Visible Indicator”字样，日本制造，底部设计有符合 DIN 导轨安装标准的卡槽结构。

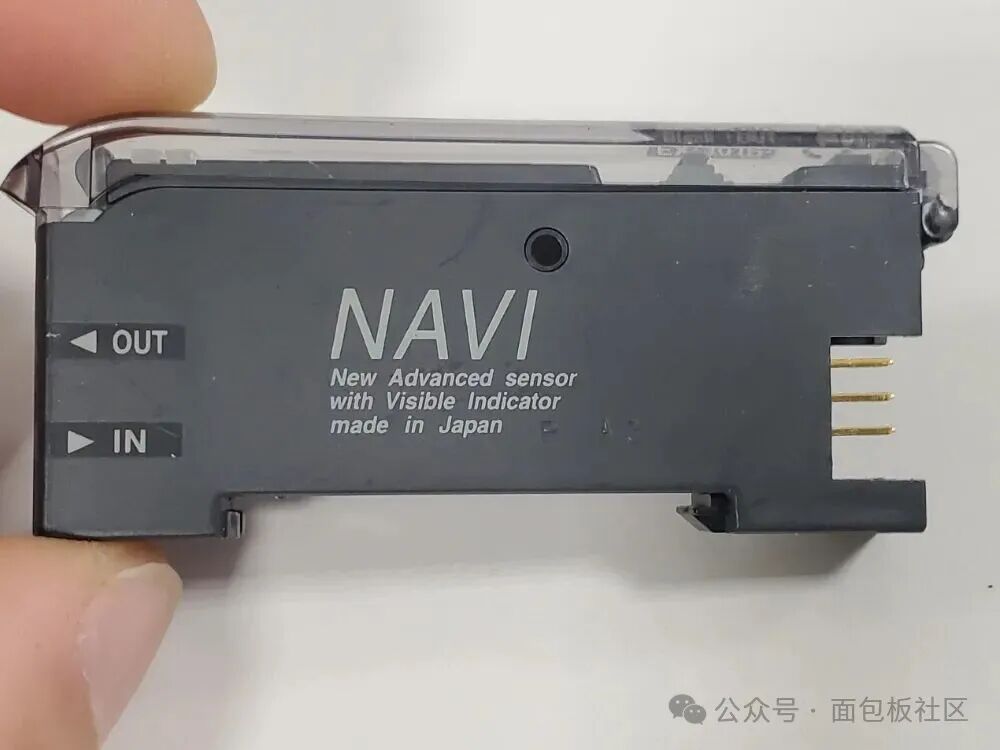

这是传感器另一侧的侧视图，清晰标注了光纤的“IN”（输入/接收）和“OUT”（输出/投光）方向，帮助用户正确连接光纤探头。

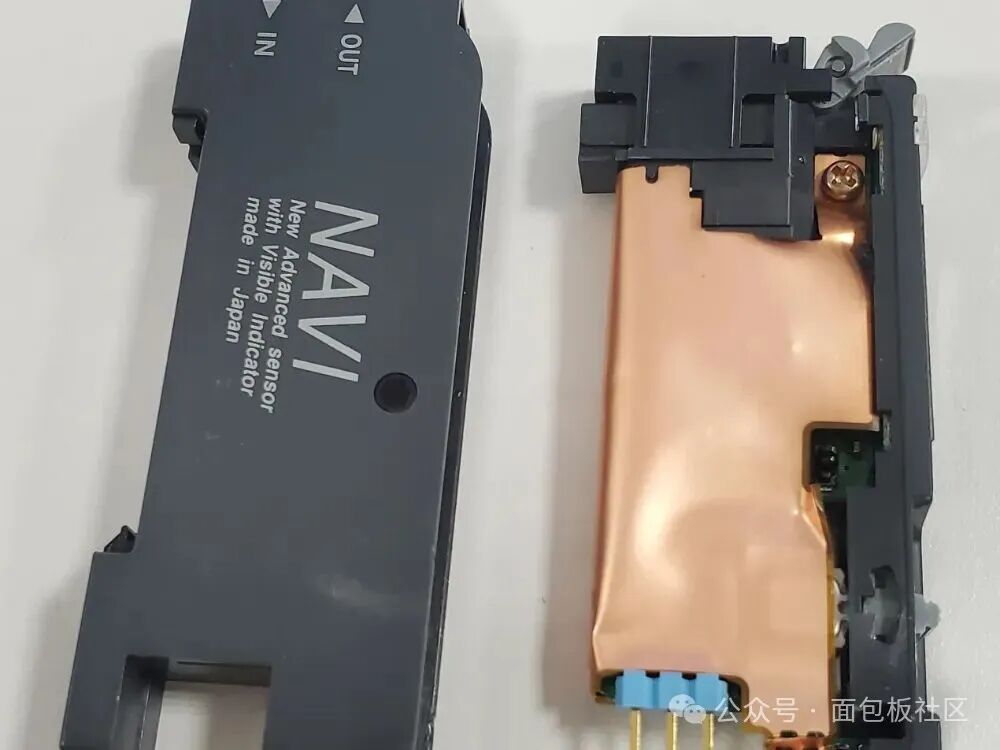

外壳与内胆完全分离的对比照。外壳内侧可以看到对应按钮和拨轮的定位孔位，而内胆侧面的螺丝点位揭示了其内部框架的固定方式。

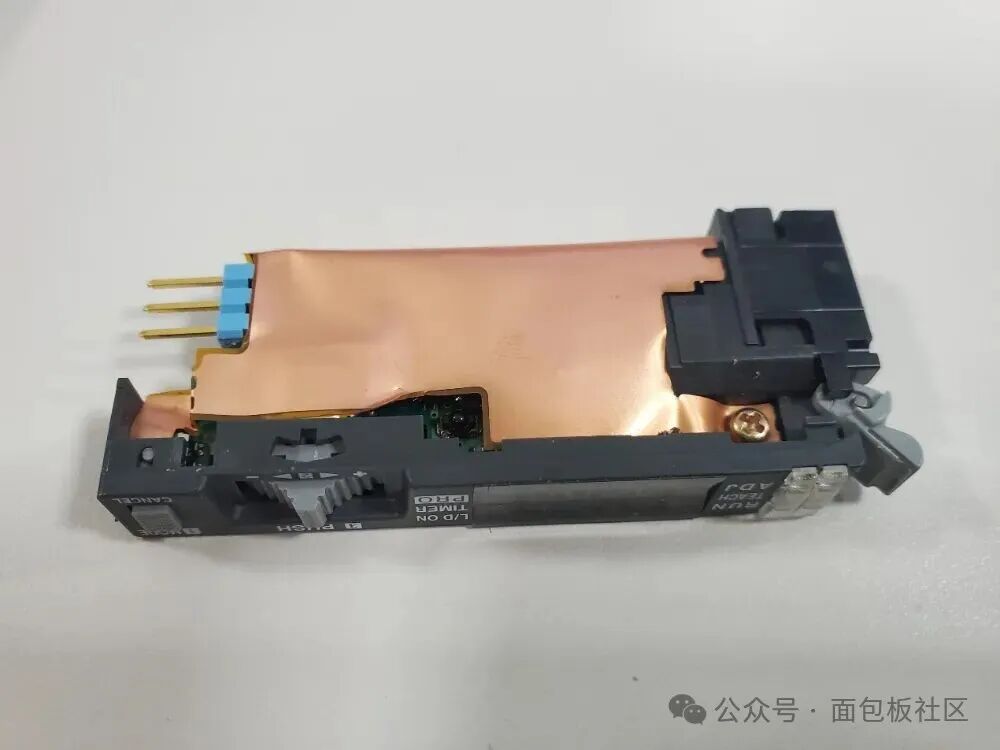

从斜上方俯瞰拆解后的主体，可以看到尾部的三个镀金连接引脚，它们用于电源输入和信号输出。铜箔屏蔽层顺着电路板轮廓铺设，侧边露出了调节拨轮的机械结构。

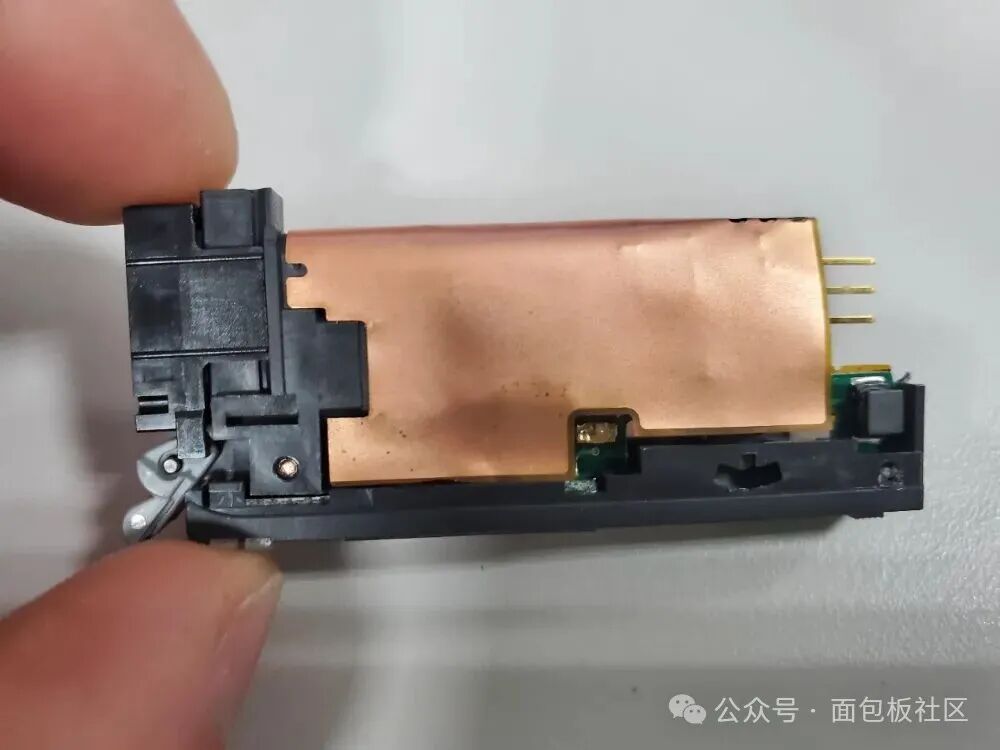

拆下外壳后，可以看到内部电路板被大面积的铜箔屏蔽层包裹。这种设计主要是为了提高电磁兼容性（EMC），防止工业环境中的电磁干扰影响传感器信号的稳定性。

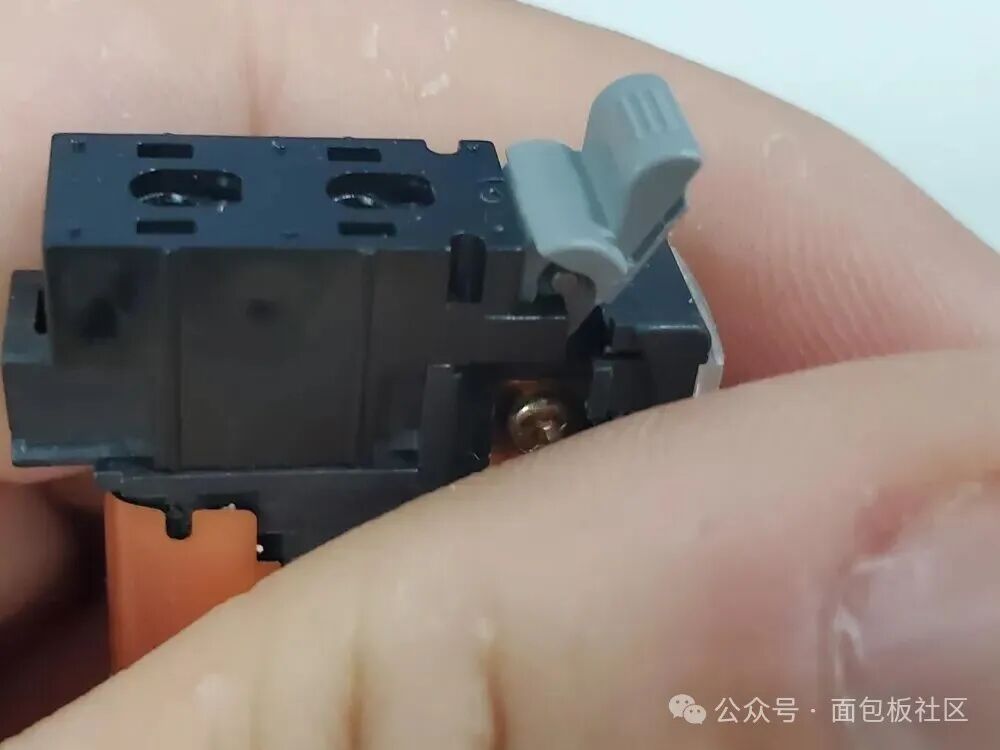

这是光纤插入口的近距离特写。灰色的杠杆是一个快速锁定机构，通过下压操作可以将插入的光纤线缆牢牢固定在光学接口上，确保光源传输的一致性。

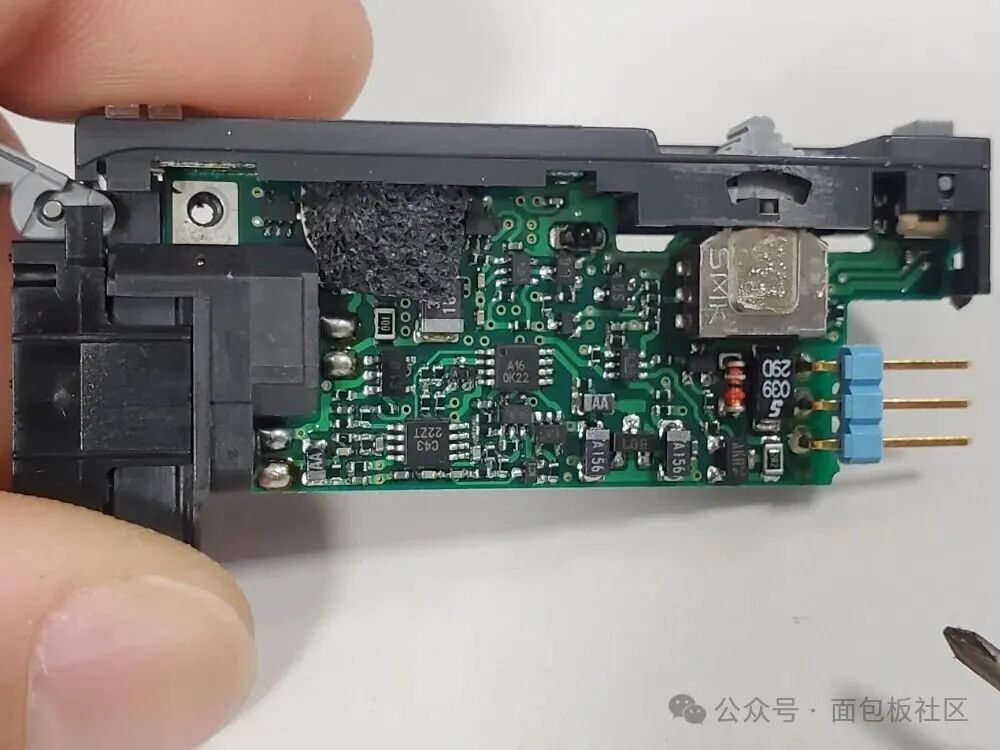

这是去掉屏蔽层后的电路板底层视图。可以看到密集的表面贴装元件（SMD），包括运算放大器、逻辑控制器和电源管理芯片；右侧银色的金属屏蔽盖下通常封装了高灵敏度的光电发射和接收组件。

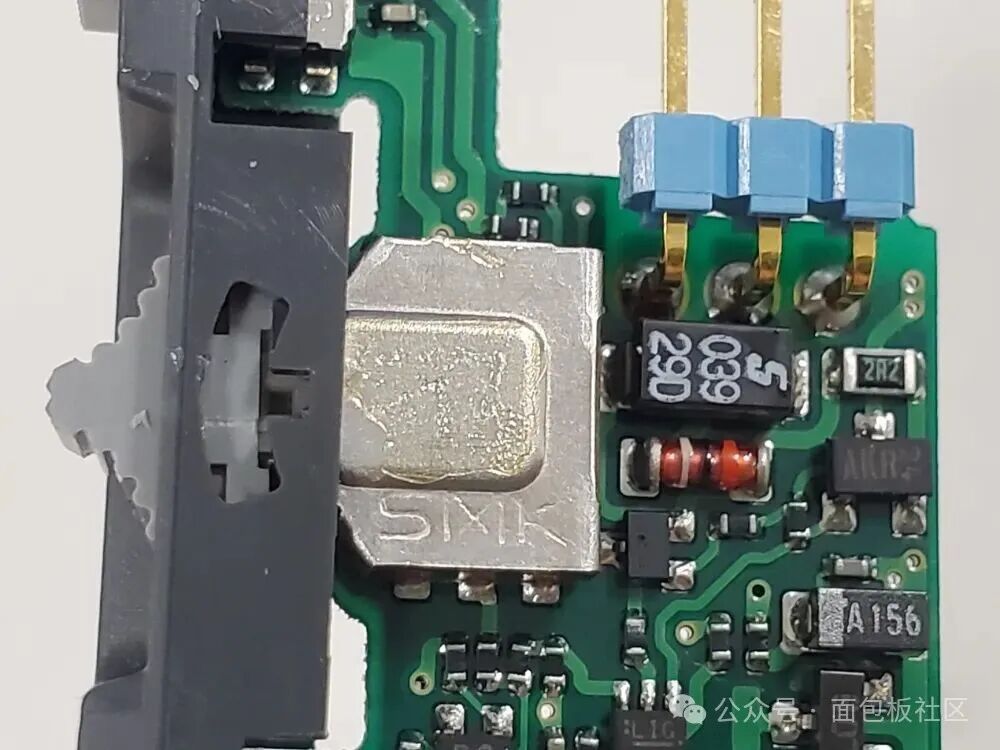

电路板尾部的特写，展示了三根金黄色电源引脚与蓝色的底座连接，旁边的 SMK 金属屏蔽罩保护着关键的信号处理电路，周围布满了用于滤波和阻抗匹配的微型贴装电阻电容。

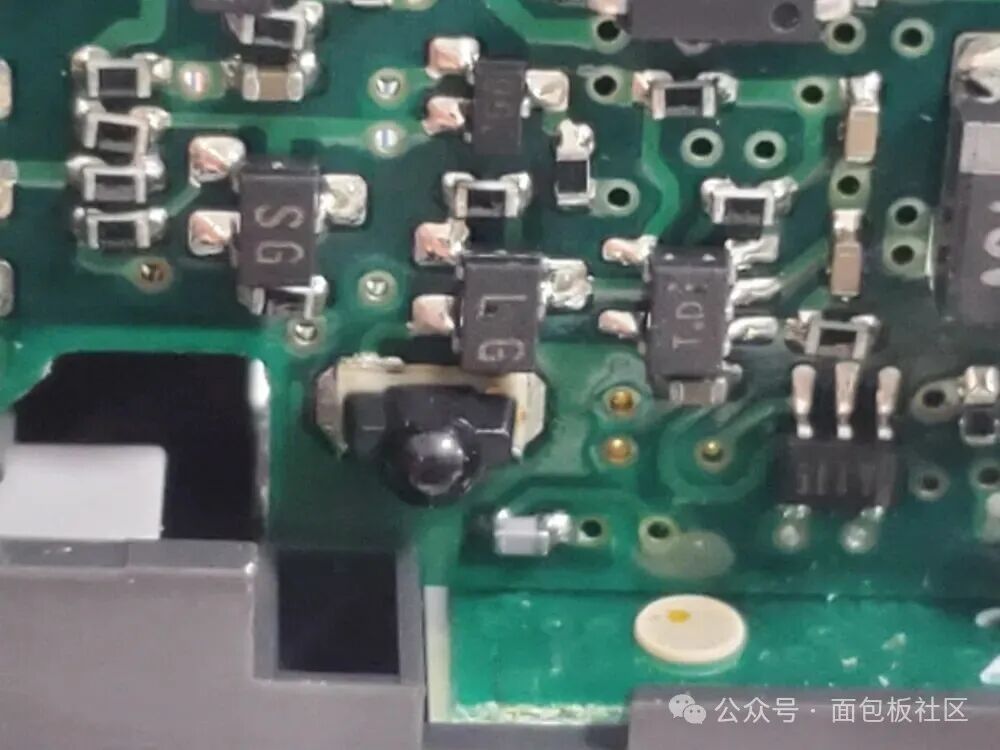

这部分电路集成了多个标有“SG”、“LG”等代码的晶体管，中间黑色圆点状元件是光电探测器的一个组成部分，负责将接收到的微弱光信号转化为电脉冲。

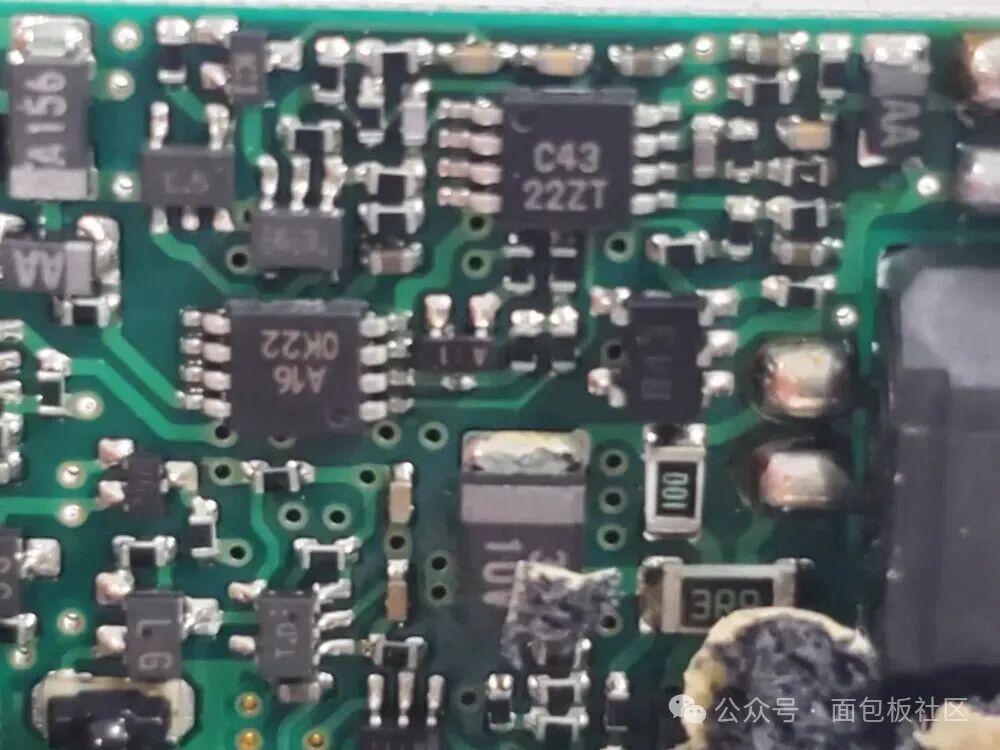

这是电路板中段密集区，核心逻辑控制器（标有 C43 等代码）负责执行复杂的传感算法，其周围的微型过孔和多层布线确保了高速信号传输时具备极佳的抗干扰能力。

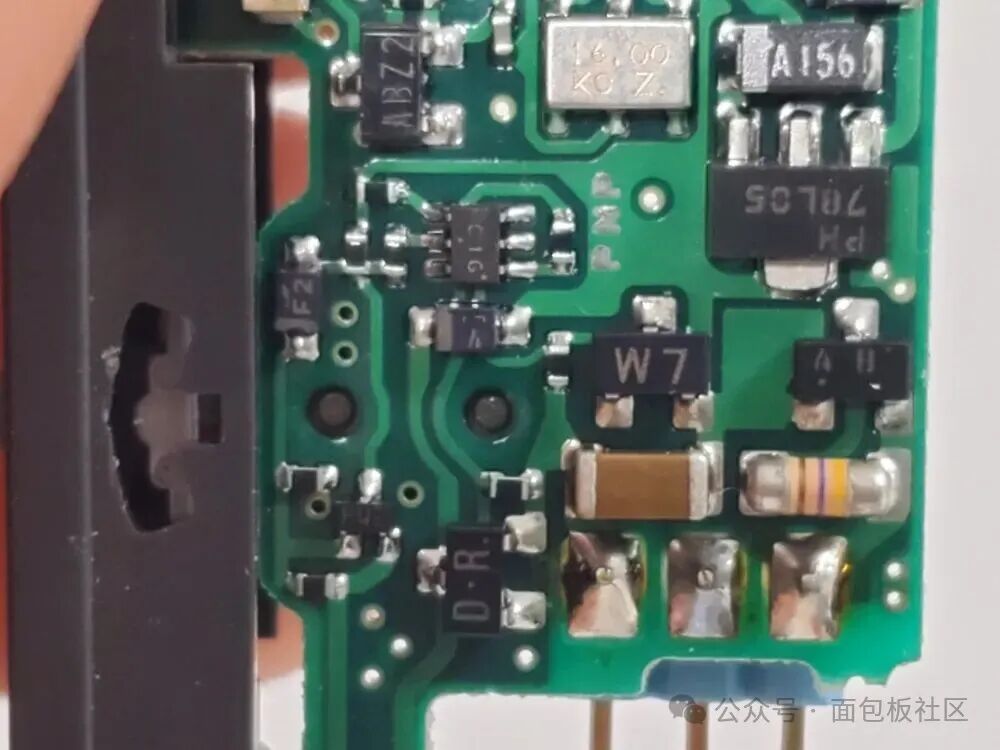

此处展示了 78L05 三端稳压芯片，它负责将外部输入电源降压并稳定在 5V，为内部的微处理器和敏感逻辑电路提供纯净的电压支撑。

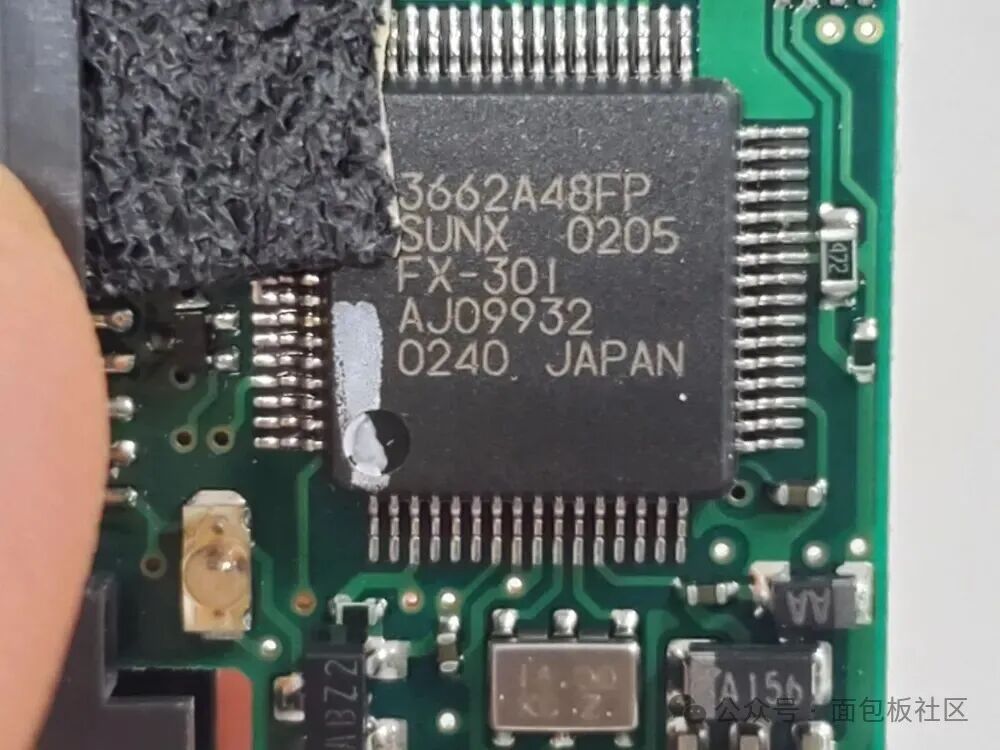

这是设备的大脑——由 SUNX 原厂定制的 FX-301 专用 ASIC 微处理器，它集成了数据处理、显示驱动和输出控制功能，是实现高速响应（最高 65μs）的核心保障。

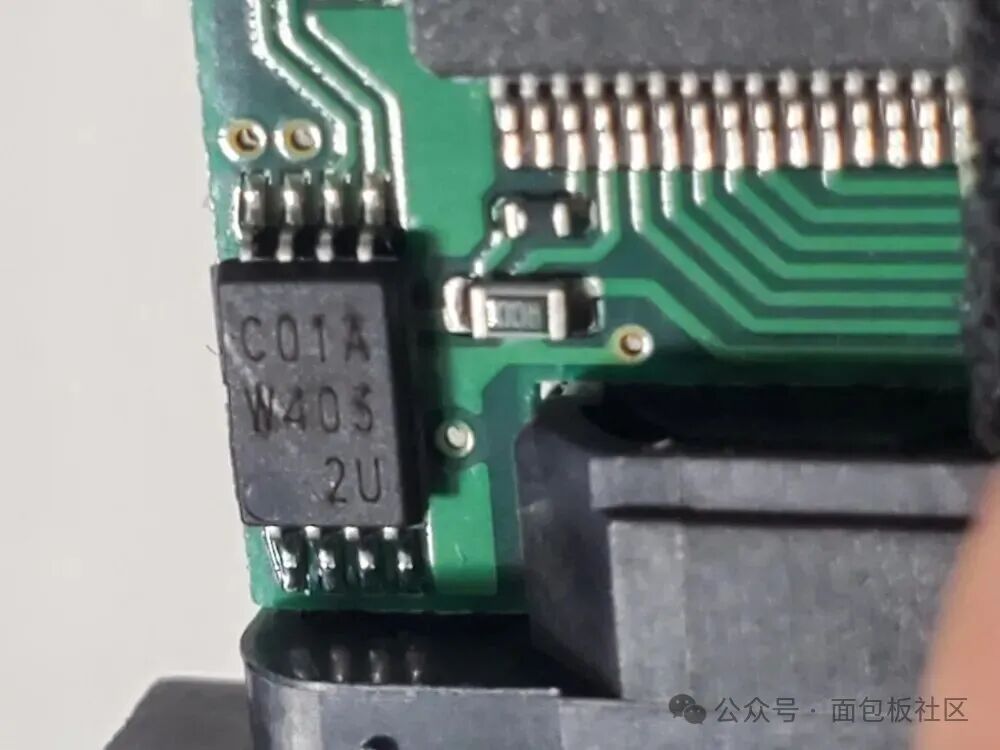

这是一个高集成度的模拟信号放大芯片，紧邻精密的蛇形走线，其作用是将探测器捕捉到的极其微小的原始电流信号进行多级放大，以便后续进行数字化处理。

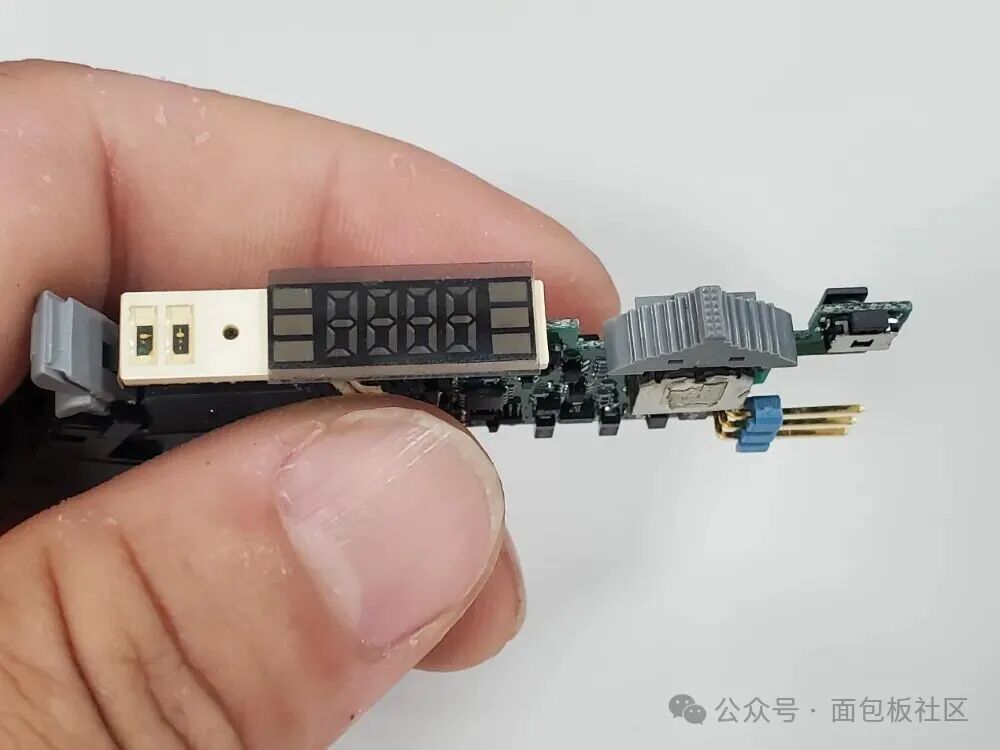

侧向观察主板，可以看到多层电路板的夹层结构，顶部支撑着 LED 数码管显示模组和三向微动拨轮，这种立体的硬件排布充分利用了狭窄的导轨式外壳空间。

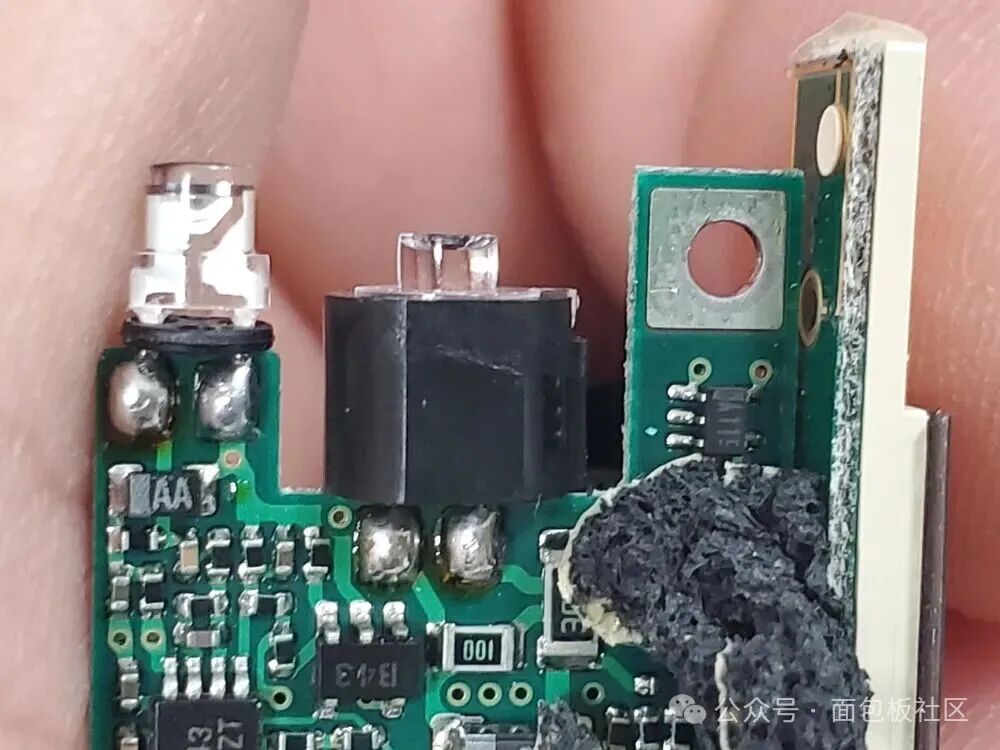

展示了传感器的“眼睛”，左侧是红色可见光 LED 发射源，中间带透镜的部分是接收端，这种精密的光学封装决定了光纤传感器对不同距离物体的检测精度。

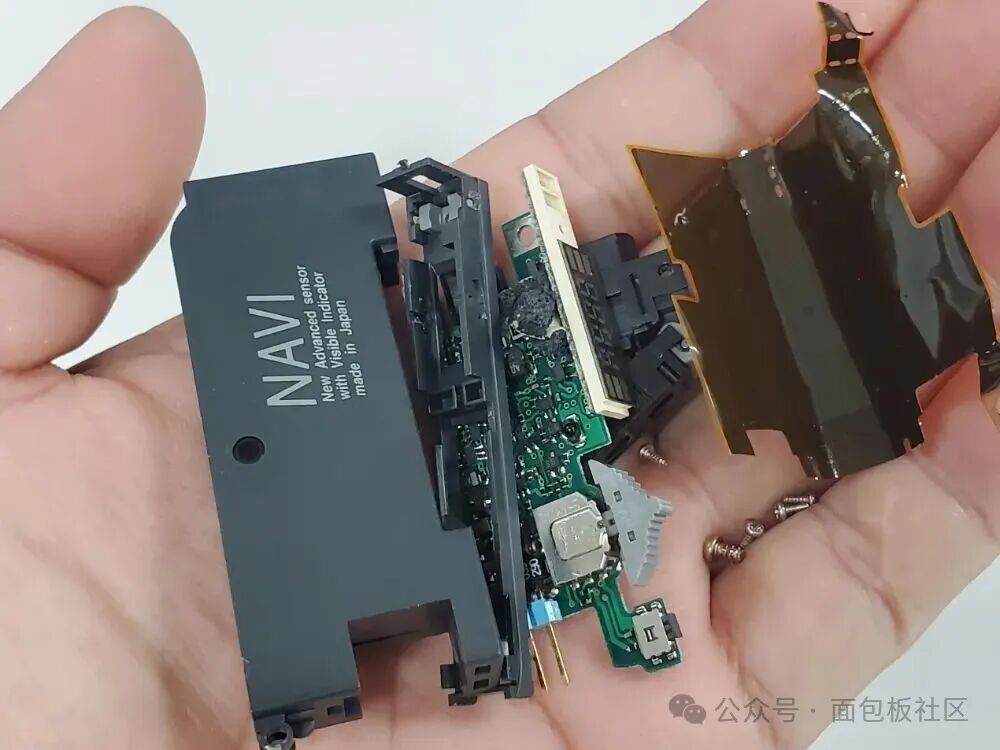

最后来张全家福展示了彻底拆解后的所有零组件，包括主控 PCB、外壳、铜箔屏蔽层、数码管支架和细小的固定螺丝，体现了工业级传感器高度模块化且紧凑的堆叠设计。

简单来说，这是一款高性能数字光纤传感器，它的作用是：通过光纤精准地检测物体有没有经过。

核心参数：

• 型号：FX-301P (PNP输出)。
• 供电：12 至 24V 直流电。
• 速度：最快 65 微秒（也就是 1 秒钟可以检测超过 15000 次）。
• 显示：红色数字实时显示光照强度。
• 光源：可见红色 LED（像激光笔一样的红光）。

主要功能：

• 灵敏度可调：通过那个灰色拨轮，你可以设置光线强到什么程度才报警。
• 智能教导：按一下按钮就能自动学习“有物体”和“没物体”的区别。
• 多机防干扰：几台机器并排装在一起时，它们会互相“打招呼”，防止光束互相干扰。
• 体积小巧：只有约 1 厘米宽，卡在标准的工业导轨（DIN导轨）上就能用。

一句话总结：它是工业设备上的“火眼金睛”，反应极快，专门负责数数、定位或检测零件是否到位。
