拆解一台2017年的27寸AOC显示器，看看老牌厂商的内部做工与电路设计

附近小区的一位阿姨送了我一台27寸的AOC显示器，说是屏幕磕碰坏了，拿去回收也卖不了几个钱，不如送给我拆解看看。她还说挺喜欢看我的拆解文章，没想到我的读者群体已经这么广泛了。在这里，真心感谢阿姨的认可和支持！

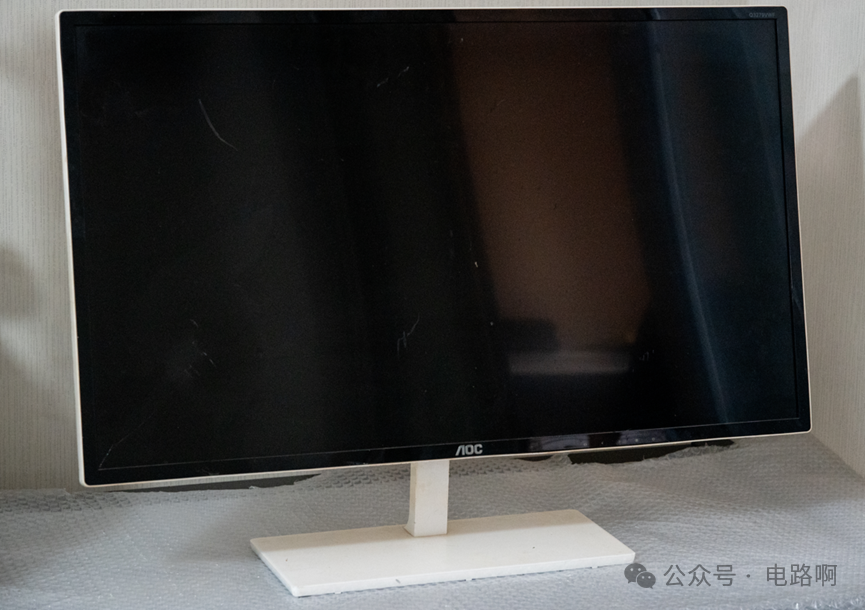

这台显示器的屏幕边框上确实有几道明显的磕碰痕迹和划痕。对于这类大尺寸的显示器或电视机来说，一旦屏幕面板损坏，维修的价值就非常低了，更适合拿来拆解研究内部结构。

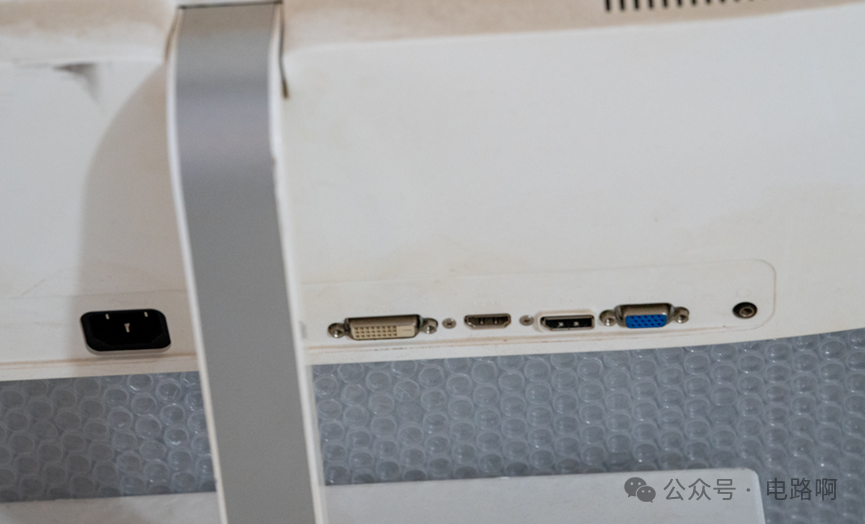

从背面的接口来看，这台显示器确实有些年头了。它配备了一个DVI接口、一个蓝色的VGA接口，此外还有一个HDMI和一个DisplayPort接口。电源输入采用了品字形插座，说明其内部集成了电源板。

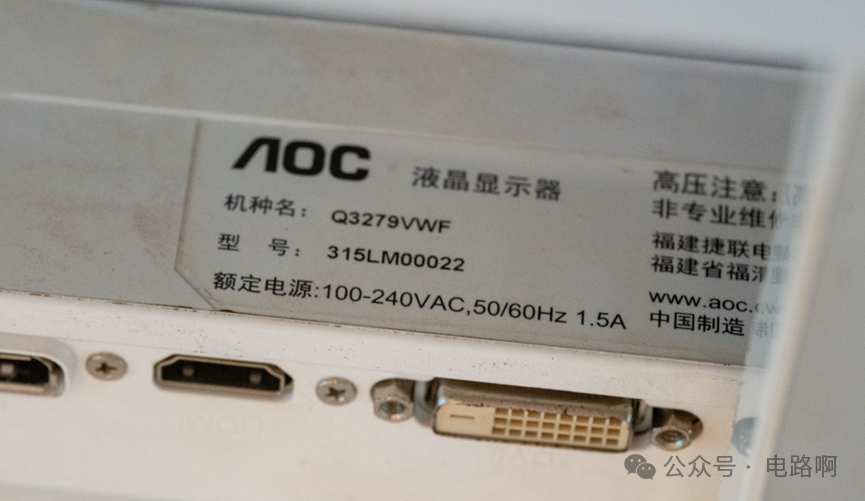

显示器的具体型号是Q3279VWF。制造日期在铭牌的另一侧，显示为2017年12月。算下来，这已经是将近七年前的产品了，这次的拆解也算是一次小小的“电子考古”。

拆解过程

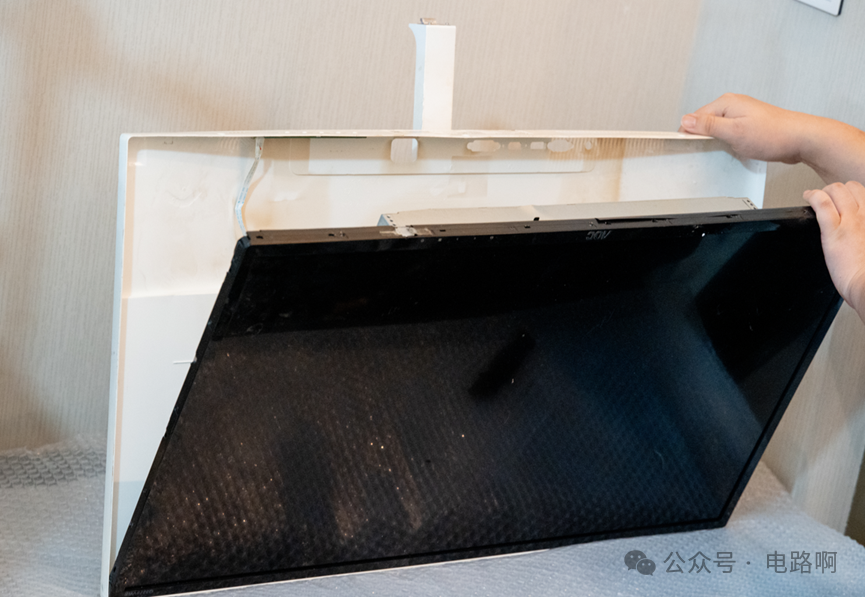

拆解开始。显示器的塑料后盖可以直接撬开。

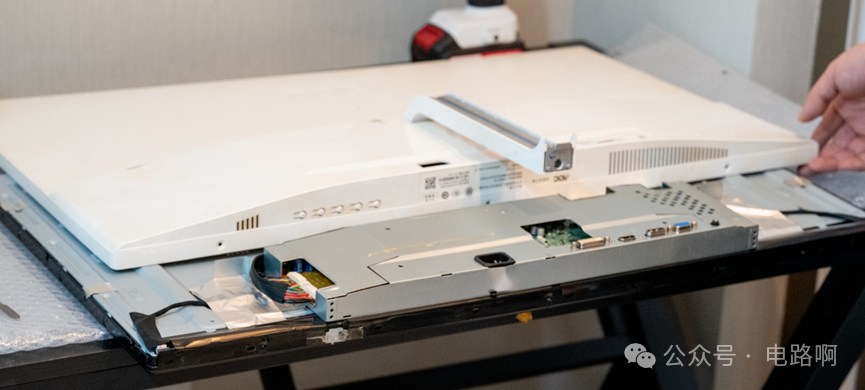

取下后盖后，可以看到包裹着电路板的金属冲压外壳。这个金属屏蔽罩的设计值得好评，能有效保护内部电路板并抑制干扰。

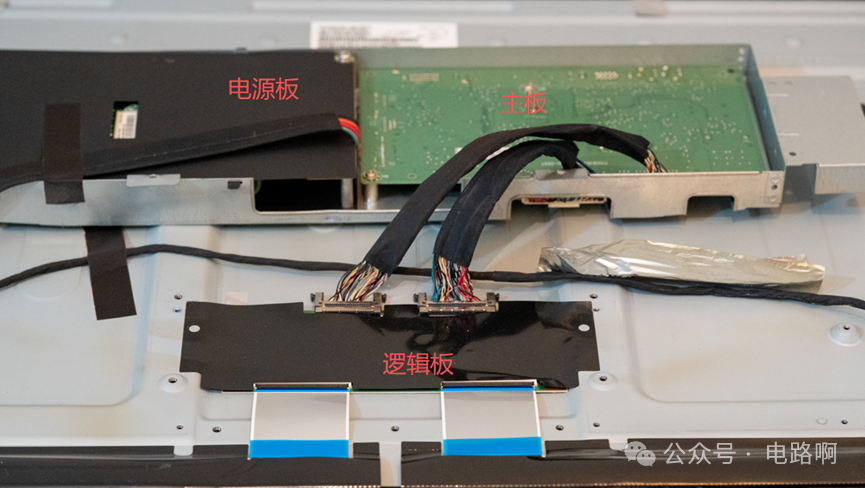

整个显示器内部主要由三块电路板构成：电源板、主板（驱动板）和逻辑板（T-Con板）。其中，主板和电源板被安置在同一个金属外壳内。

电源板分析

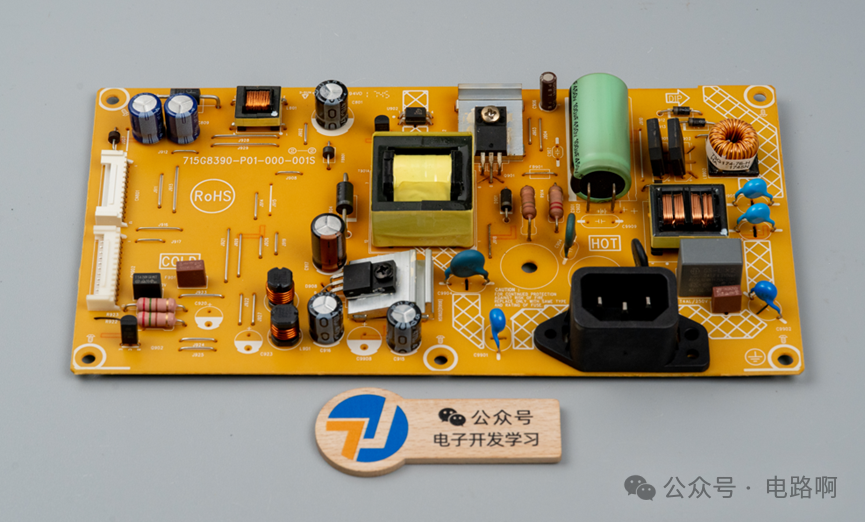

左侧是电源板，上面覆盖有麦拉片（聚酰亚胺薄膜）进行绝缘保护。取下麦拉片后观察板子背面，可以看出这是一块单面板。

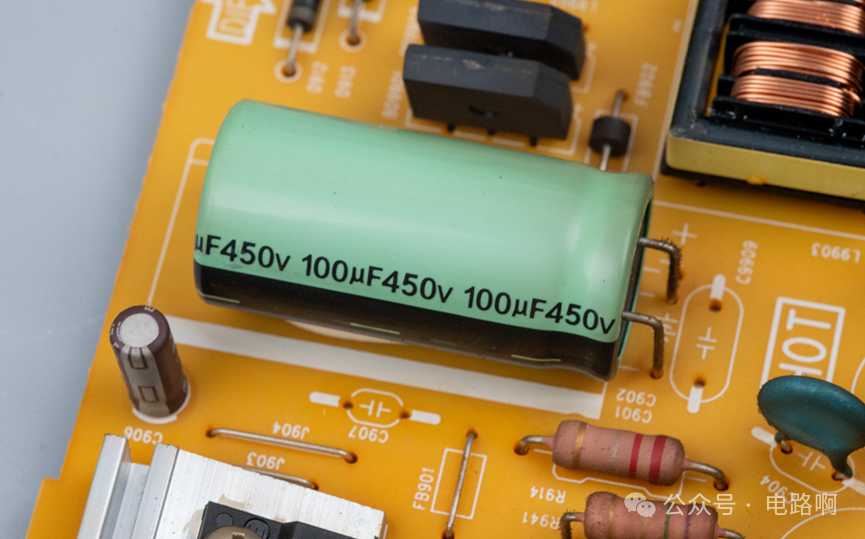

电源的输入滤波电容规格不小，容量100uF，耐压450V。无论是容量还是耐压值，在这个功率级别的产品中都算用料扎实。

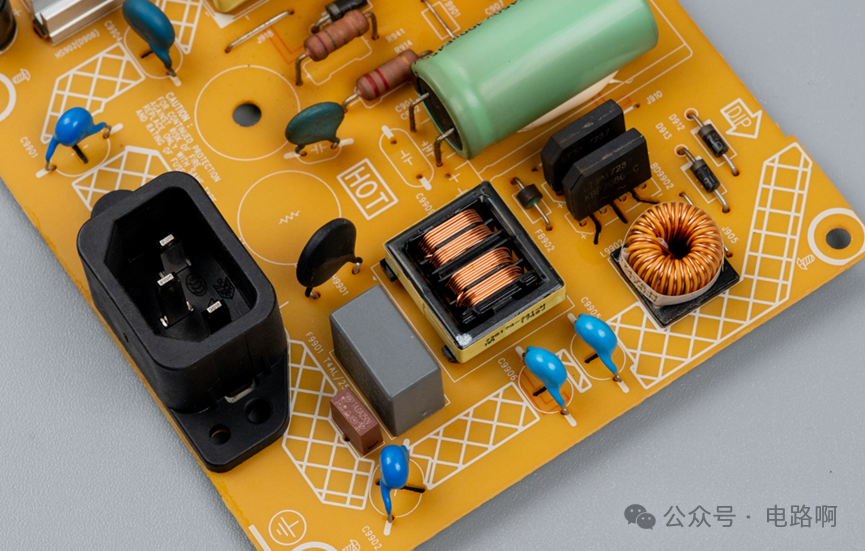

交流电从电源接口进入后，依次经过保险丝、X电容、共模滤波电感等元件，最后送入两个并联的整流桥进行整流。

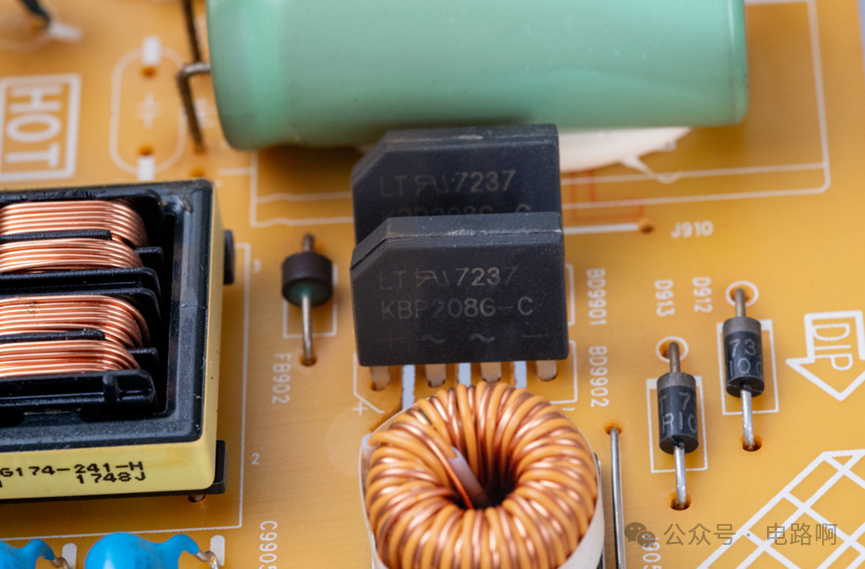

两个并联的整流桥堆特写，这有助于分担电流，降低热损耗。

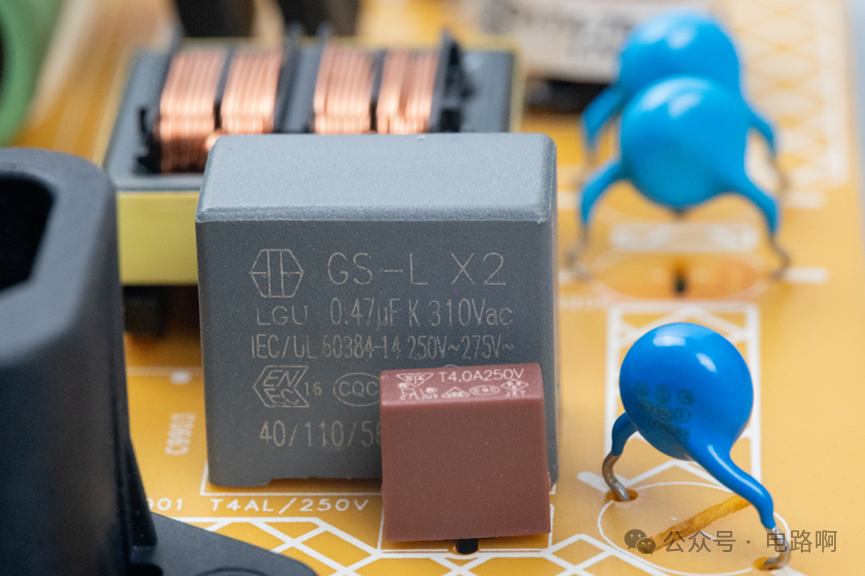

X2安规电容的规格是0.47uF/310Vac。保险丝为4A/250V。

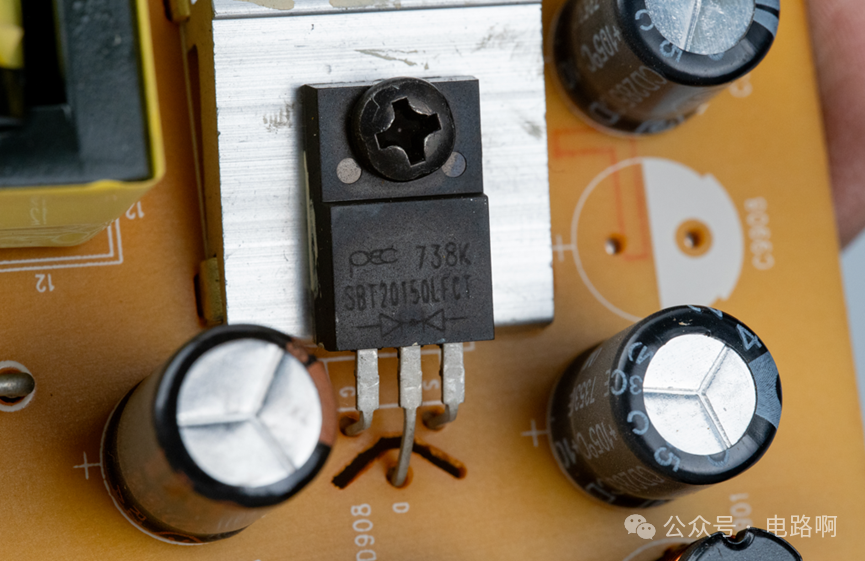

这颗ST20150C是一个大功率的肖特基二极管，用于电源次级侧的高效整流输出。

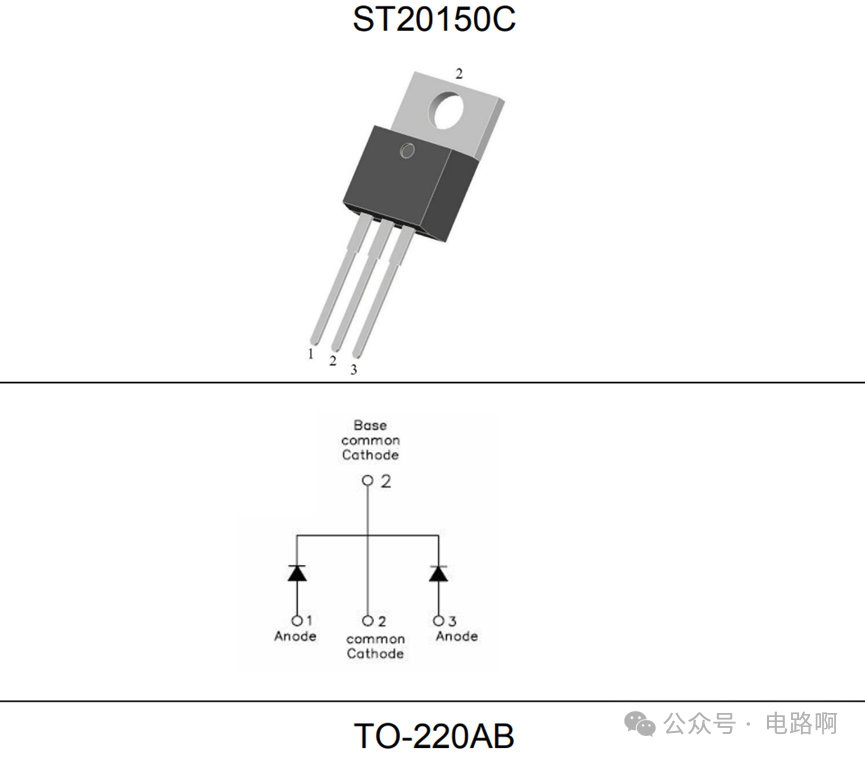

上图展示了ST20150C的封装形式和内部电路符号。它是一个共阴极的双二极管。

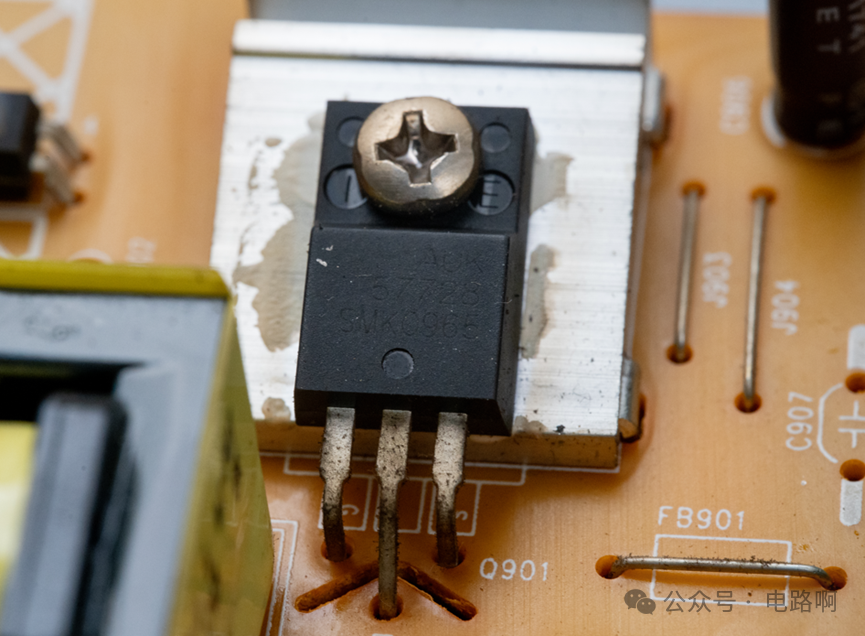

这颗被硅脂覆盖的芯片应该是开关电源的功率管或PWM控制器，但型号已经难以辨识。

逻辑板 (T-Con板) 分析

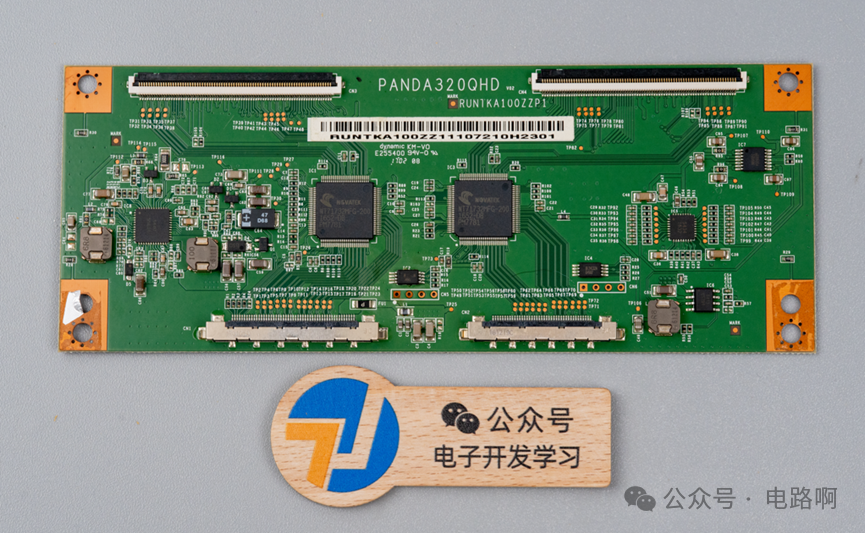

接下来是逻辑板，也称时序控制板（T-Con Board）。

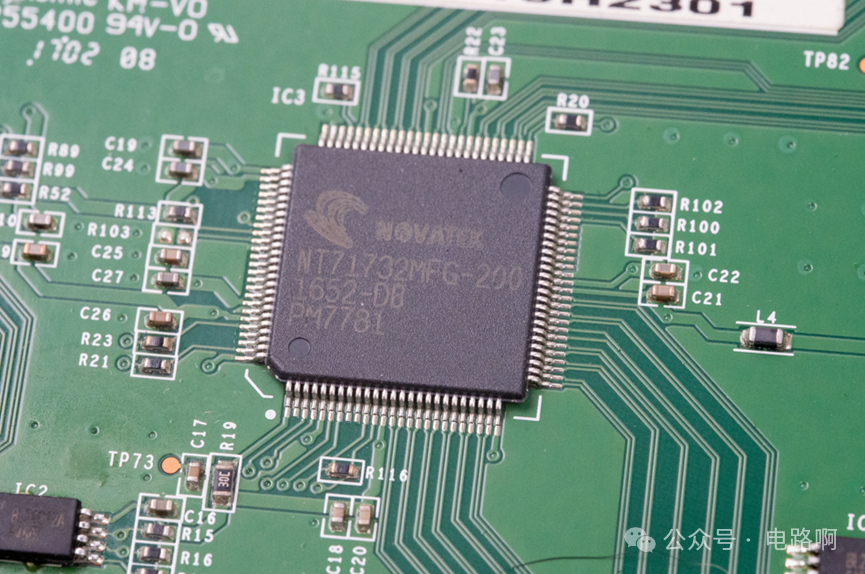

板上的主芯片来自Novatek（联咏科技），型号为NT71732MFG-200，总共用了两颗。这颗芯片负责接收主板送来的LVDS信号，并生成精确的时序信号，来控制液晶屏幕上每一行和每一列的像素开关。

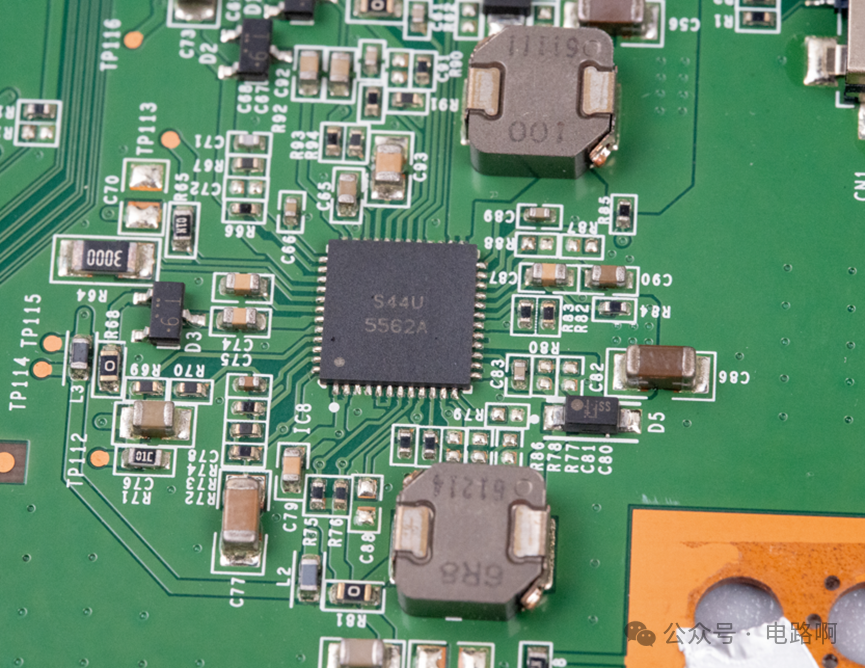

逻辑板上的电源管理电路部分。

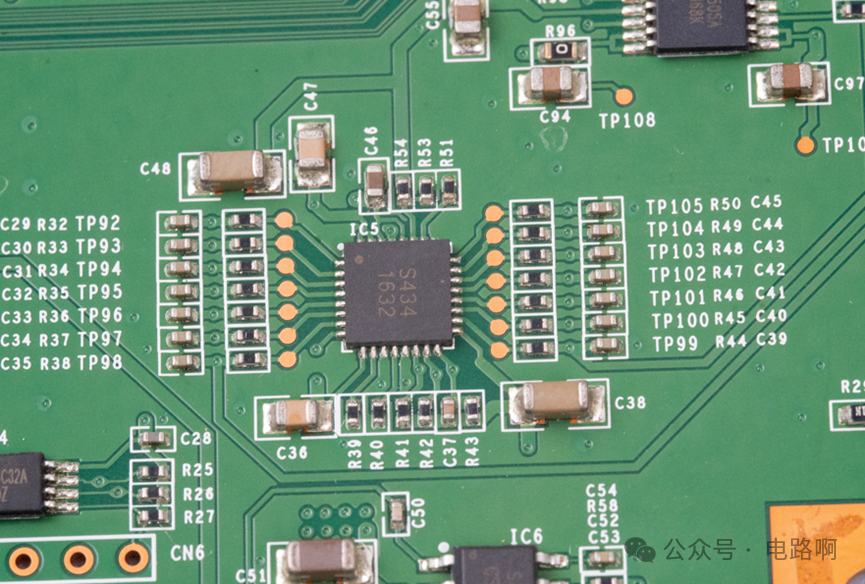

板子上的P-Gamma芯片及其外围电阻电容的布局非常规整。这个芯片的作用是生成伽马校正电压，用于调整屏幕色彩的灰阶层次，直接影响显示效果。

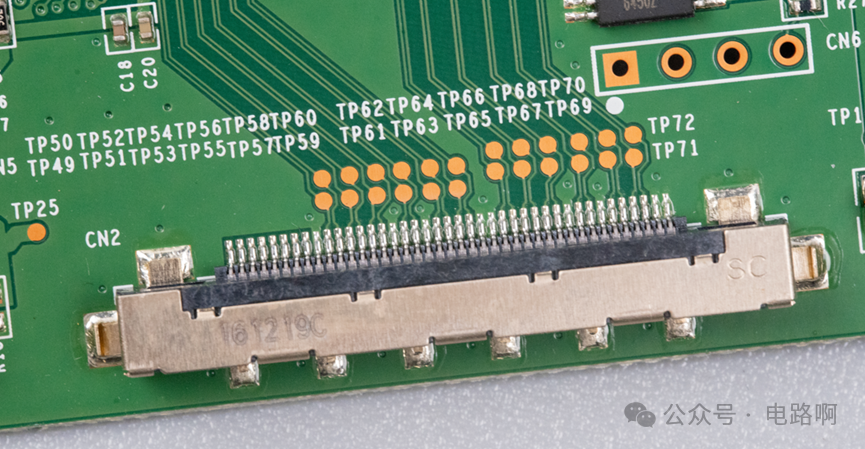

连接屏幕排线的接口旁边，设计了每个信号的测试点，方便生产调试和维修检测。

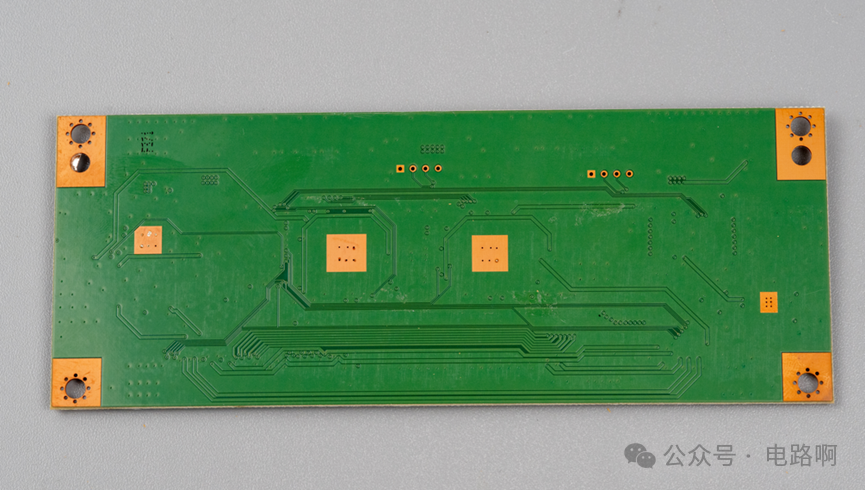

逻辑板的背面非常干净，没有贴片元件，走线清晰。

主板 (驱动板) 分析

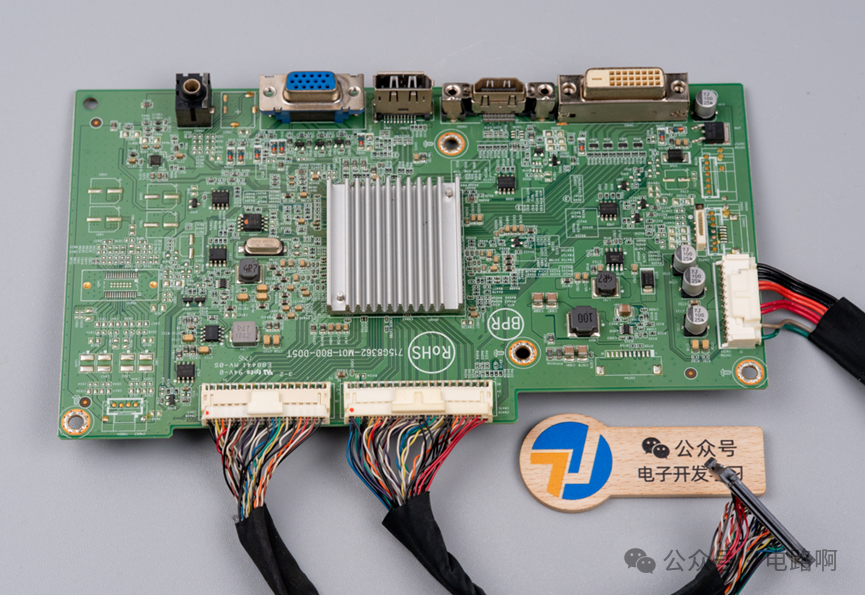

最后来看看主板，也就是驱动板。它集成了所有的视频输入接口和主控芯片。

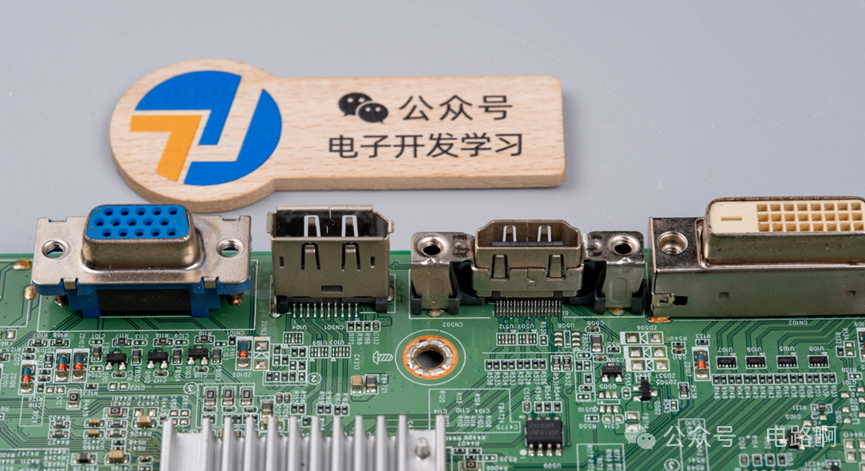

主板上的接口特写，包括VGA、DVI、HDMI等。

我很好奇这颗主控CPU的型号，于是用烙铁小心取下了它的散热片。

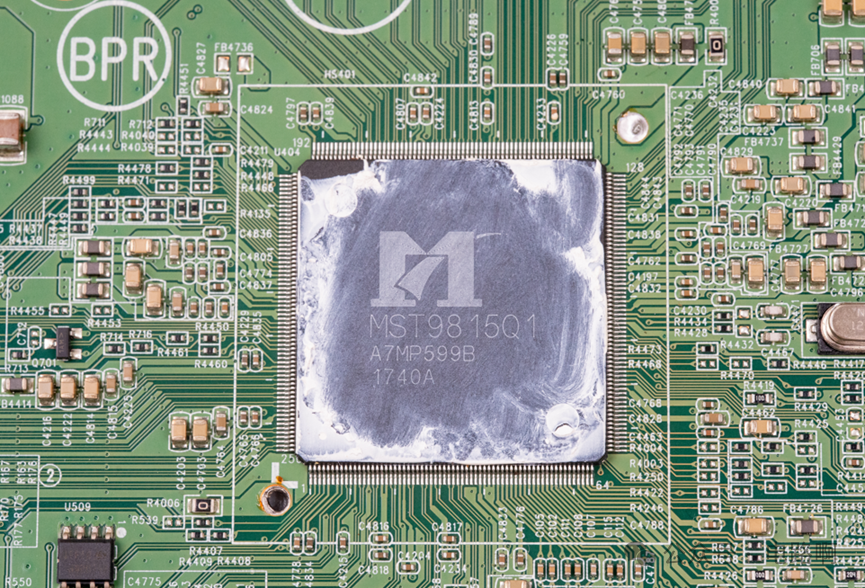

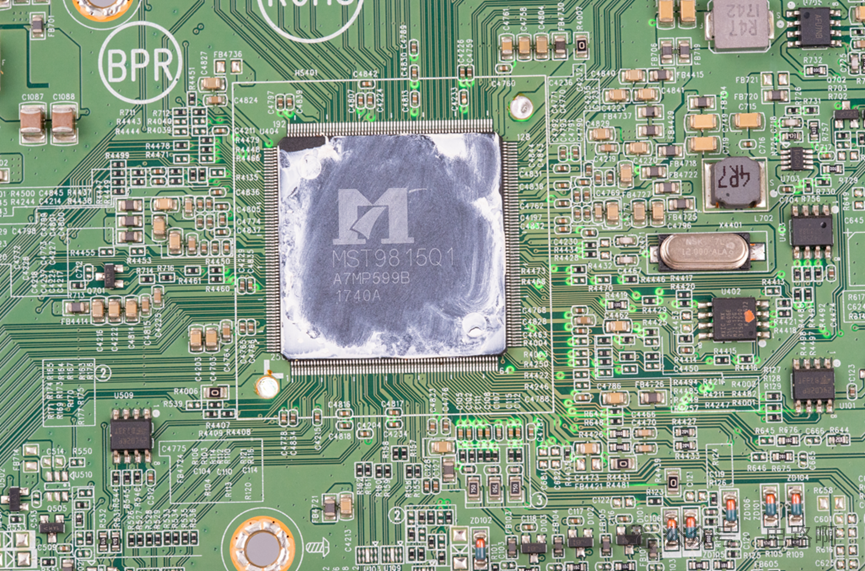

芯片型号是MST9815，封装形式为QFP256，来自Mstar（晨星半导体）。这家公司后来被联发科（MediaTek）收购了。

值得注意的是，这块主板并非双层板。理论上，对于这种四边都有引脚的QFP封装芯片，设计成双层板是完全可以实现的。虽然双层板在电源布线时会比较麻烦，但并非不可能。毕竟，有些厂商的产品甚至能在双层板上搞定BGA封装芯片加四颗DDR内存的布线。

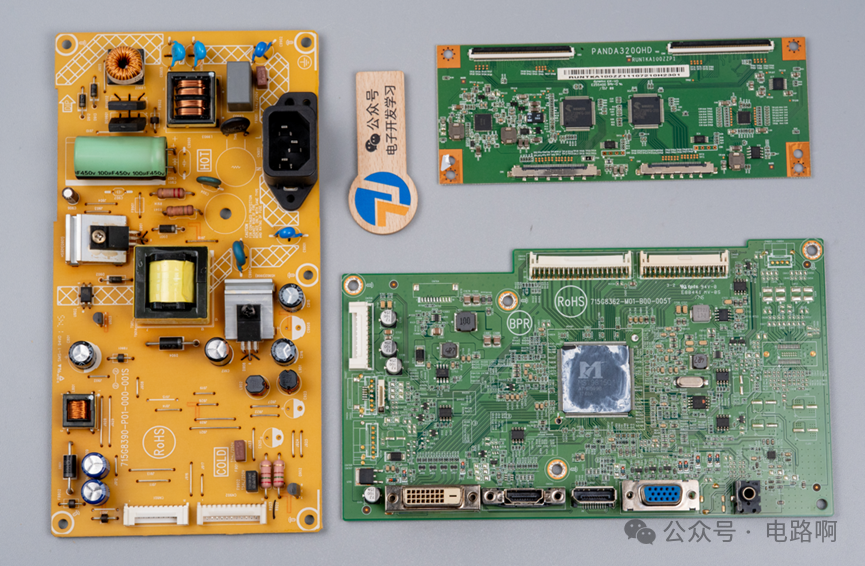

以上就是从这台AOC显示器中拆解出的三块核心电路板。

总结

总的来说，这台七年前的27寸AOC显示器，内部的三块电路板分工明确。电源板用料扎实，滤波和防护齐全；逻辑板布局规整，测试点完备；主板功能完整。整体做工体现了老牌厂商对产品稳定性和可靠性的追求，而非一味地压缩成本。

如果不是屏幕意外碎裂，以它的内部做工来看，或许真有再战好几年的底气。通过这次拆解，我们也能更直观地了解到一台液晶显示器内部的精密构成。如果你对硬件拆解感兴趣，欢迎到云栈社区交流讨论。
