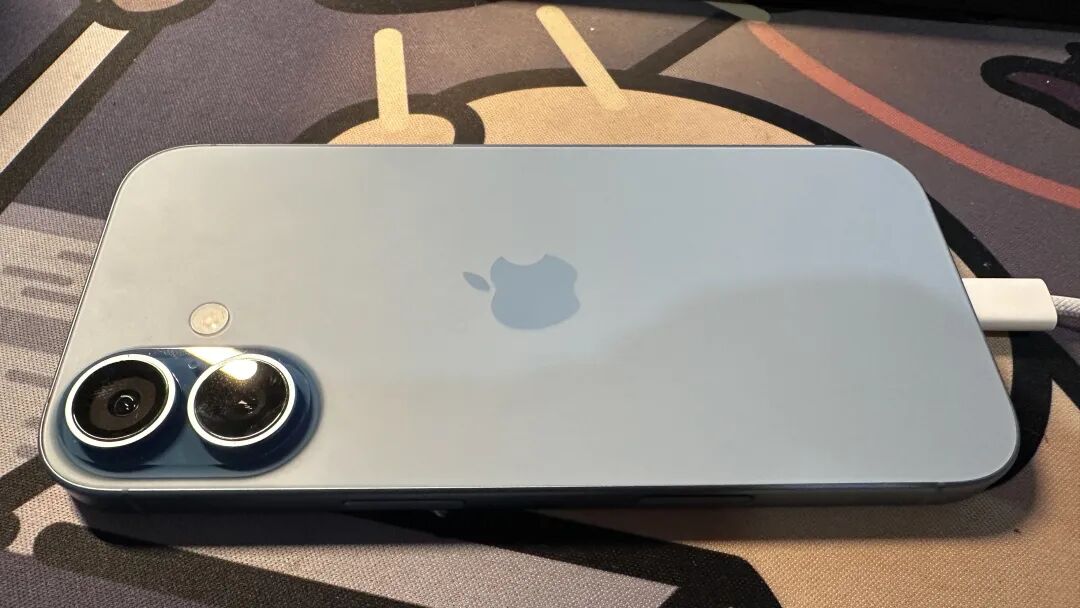

终于换新手机了！😂 换掉了陪我征战好几年的 iPhone 14 Pro，考虑到最近几代 Pro 实在有点乏力，直接冲了 iPhone 17 标准版。最大的感受就是确实轻了不少，终于能用上 USB 线了，还有一个关键升级：内存从 6G 涨到了 8G。别小看这 2G，打开相机的时候确实不怎么杀后台了——以前切出去再回来，程序经常要重新进。高刷方面嘛，感觉时不时还是会轻微掉一下帧。

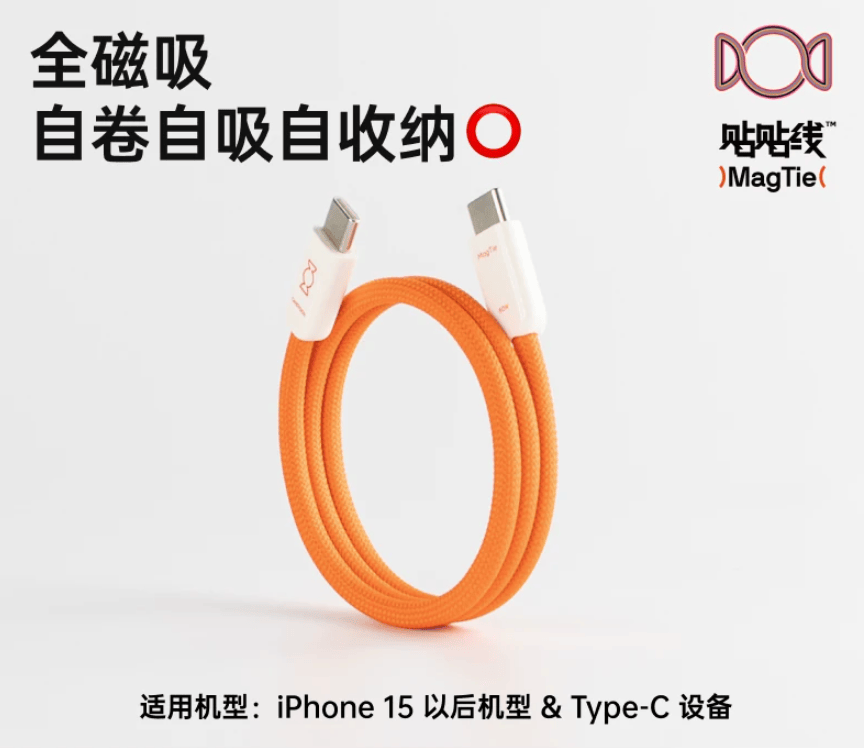

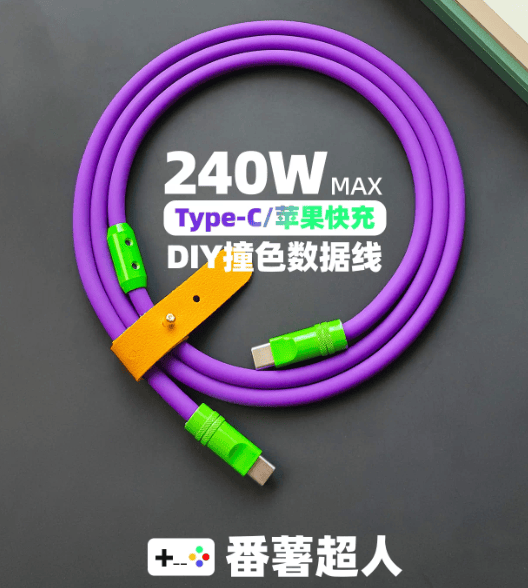

（PS，我倒不是来炫耀这个破手机的。）主要还是平时沉迷各种数据线，尤其是各种细线，在云栈社区也没少看大家讨论线材，越看越上头。
再买下去，感觉家里人迟早要怀疑我在吸什么玩意儿了……

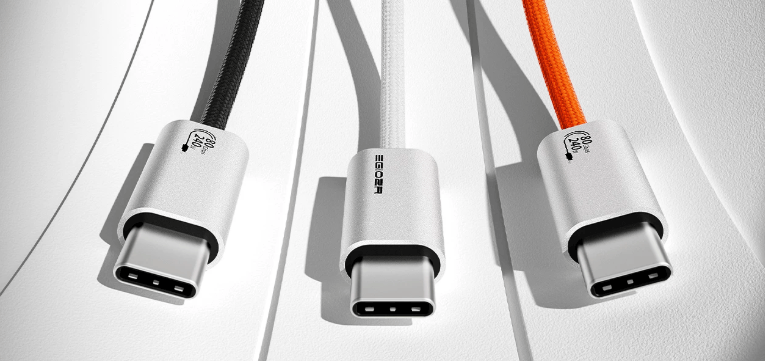

设计得确实太漂亮了。
正主登场

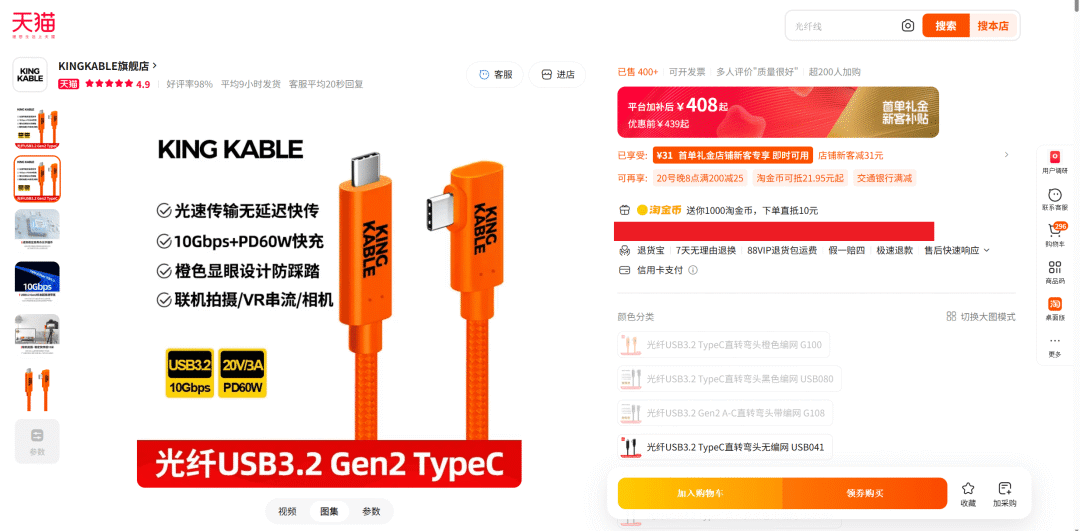

在我激情买线的路上，一条标价 400 大洋的线突然抓住了我的注意力。什么东西能卖这么贵？
研究了一下，发现这里面居然还有光纤？什么什么？USB 线里边塞的是光纤？

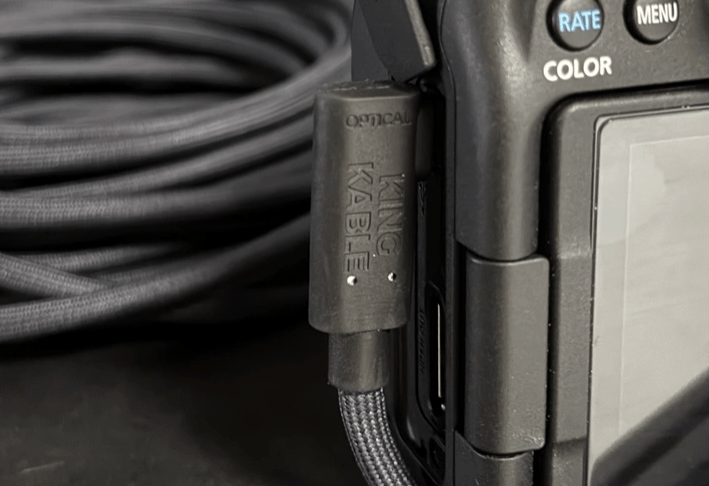

原来这玩意儿在相机联机拍摄场景里用得偏多。
详细分析一下这东西
这条 KingKable 的 G100/G101/G102 光纤 USB 3.2 Gen2 Type-C 线，简单定位就是：
适合长距离 USB 数据传输的 10Gbps 有源光纤线，并不是 USB4 线；所谓"兼容 USB4/雷电4接口"，只是说能插上并以 USB 3.2 模式运行。
USB 3.2 Gen2
核心其实是 USB 3.2 Gen2 这个协议的实现，它原来也叫作 USB 3.1 Gen2，USB-IF 现在更推荐消费者直接叫它 USB 10Gbps。
| 项目 |
USB 3.2 Gen2 |
| 物理速率 |
10Gbps |
| 通道数量 |
一条发送通道＋一条接收通道 |
| 工作方式 |
全双工，可同时发送和接收 |
| 线路编码 |
128b/132b |
| 接口 |
可以使用 USB-C、USB-A 等 |
| 理论字节速率 |
1.25GB/s |
| 常见实际数据速度 |
约 800～1050MB/s |
| 向下兼容 |
USB 3.2 Gen1、USB 2.0，取决于线缆实现 |
这里要跟 USB 3.2 Gen2×2 分清楚：Gen2 是 10Gbps，而 Gen2×2 是两条 10Gbps 通道叠加，合计 20Gbps。别看到"USB 3.2"就以为都一样。
光纤线的优势

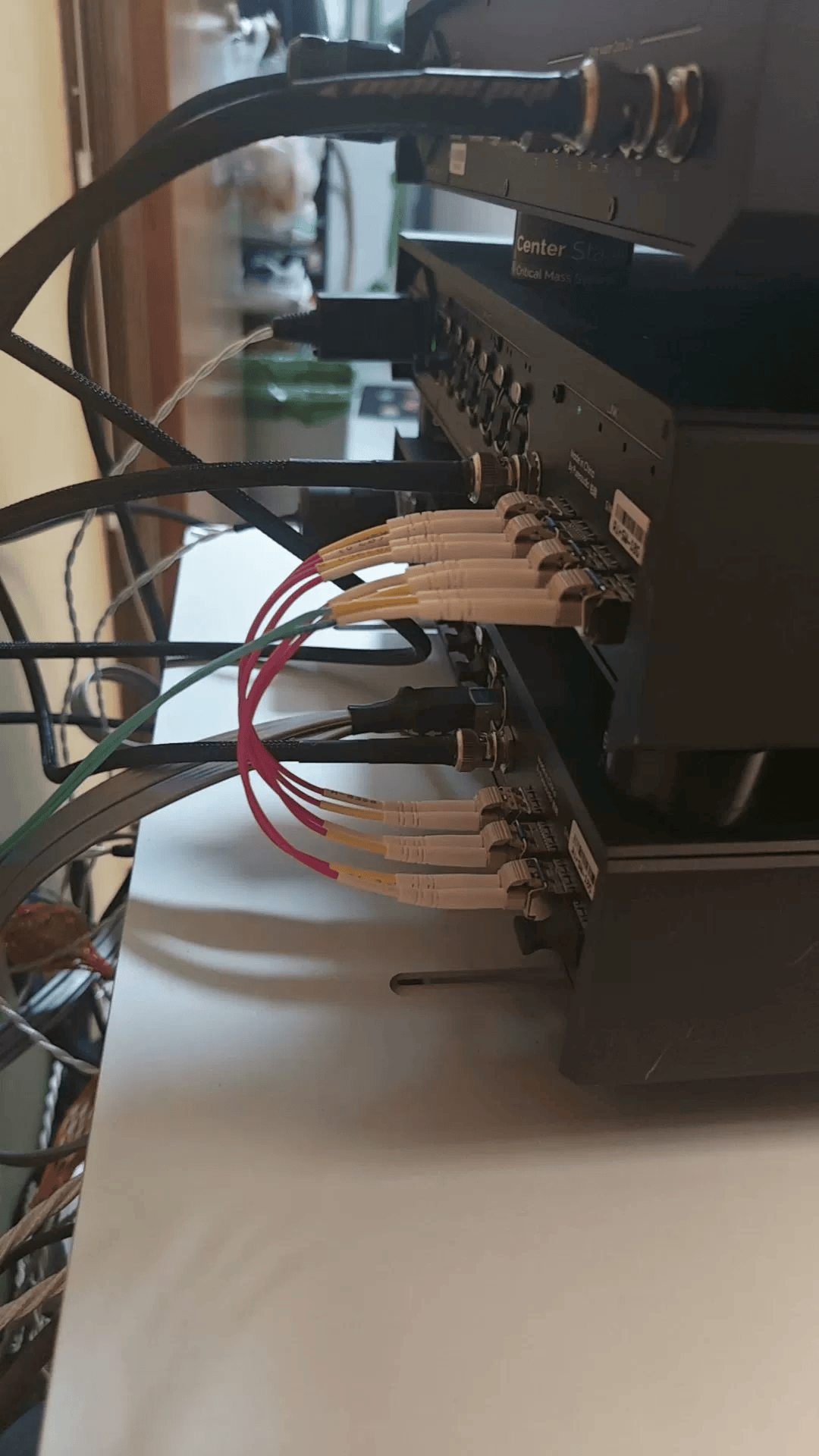

真正值钱的地方在"远距离"，而不是比普通铜线更快。5～30 米距离内依然能把 10Gbps 跑满；对高频电磁干扰更不敏感；长距离下比粗铜线更轻、更细。像会议室、摄影棚、机房、医疗和工业布线这类场景就很合适，相机联机拍摄、VR 串流更是它的拿手好戏。
如果只有 1～2 米距离，普通认证 USB 10Gbps 铜线通常更便宜、兼容性更简单，也更耐频繁弯折。
不然的话，一些节点的数据怎么快速地汇入处理中心？慢慢悠悠的，活还干不干了！
光纤线的几个隐患
首先是方向性。有源光纤线两端都有光电转换芯片，KingKable 的旧款 USB039 就明确标注是单向的。
而且这类产品并不是纯光隔离，而是"光纤＋铜芯"混合结构：高速数据走光纤，供电、CC 协商以及部分低速信号仍然经过铜线。所以它抗高速信号干扰的能力很强，但别把它当成医疗级或工业级的完全电气隔离器。
其次是弯折问题。官方给出的最小弯曲半径约为 20mm，实际布线建议留得再宽松一点：不要从接头根部直接折死；不要被桌脚、机柜门压住；不要用很小的扎带箍紧；VR 使用场景最好固定一段线，减少接头承受的拉力。
说白了，就是中间那段传输路径用上了光芯片。既然是这样，那咱们不妨继续扒一扒这种方案到底是怎么实现的。
USB 的线是怎么回事？

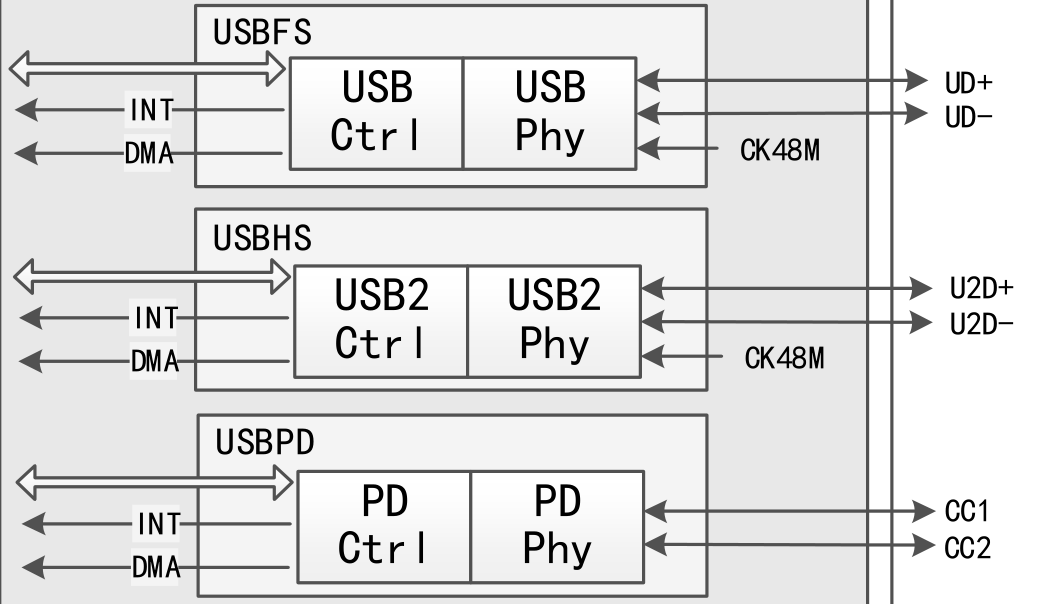

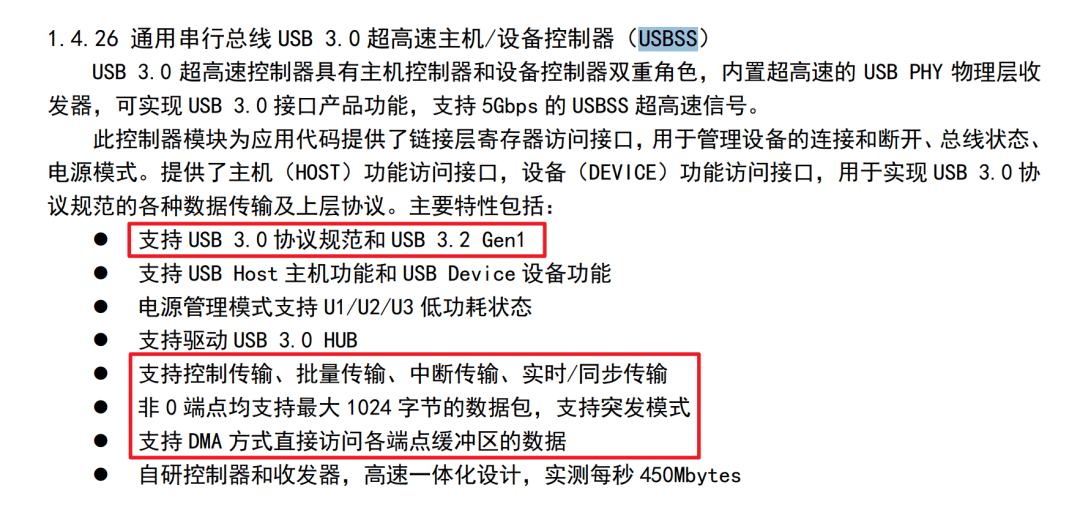

我最近在折腾 WCH 的 CH587W，这玩意儿当然没有 USB3 的能力。
那数据更快的情况下怎么办？思路其实很简单——多加几组线对。对喽，你已经学会抢答了，你就是工程师！

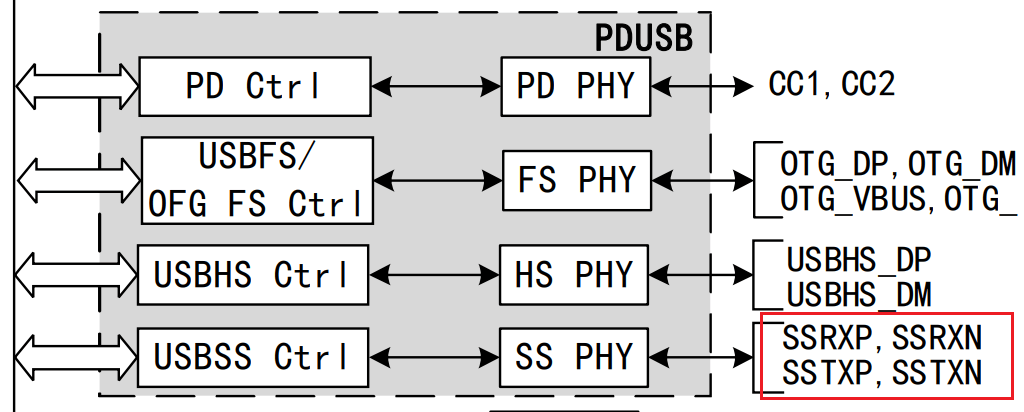

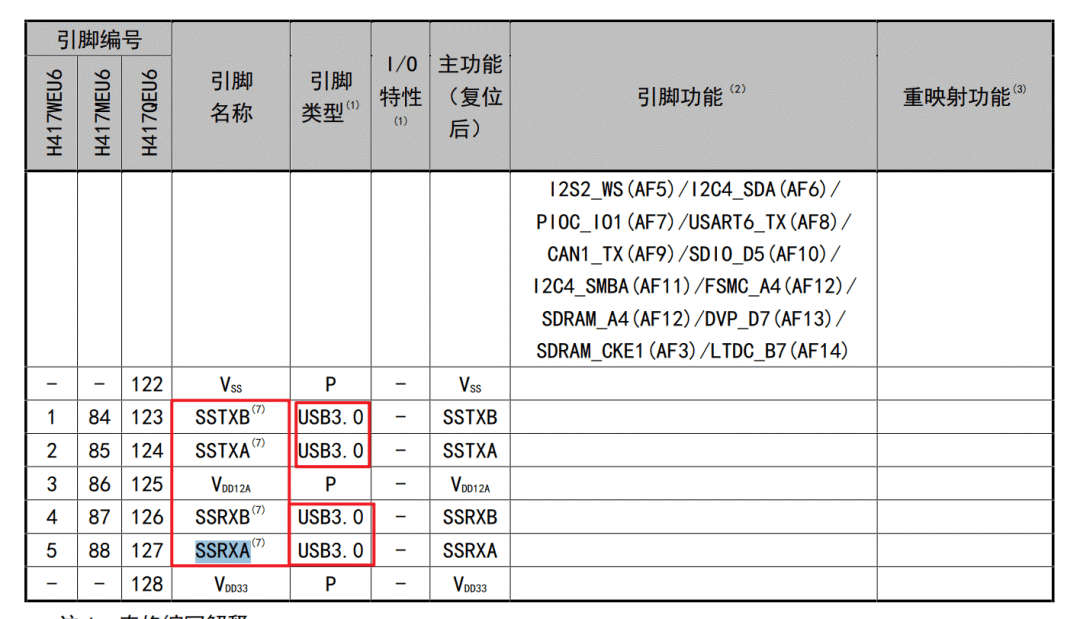

看一下 H417 这个型号，线明显多了，而且车道也分开了：

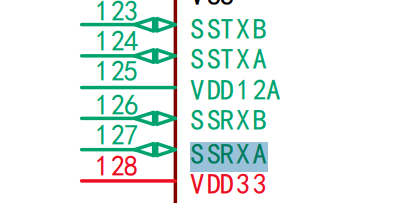

线是比较重要的，也没有任何映射，就是纯纯的引脚直连。不得不说 WCH 这些方案对开发者是真的友好，芯片便宜，性能也够猛。
光纤和 USB 的交互
上面已经把 USB 协议和物理连线搞明白了，那这段就研究一下怎么把光纤接进去。
普通铜线是怎样传输 USB 10Gbps 的？
USB 3.x 使用差分信号：
SSTX+ / SSTX−：发送数据；
SSRX+ / SSRX−：接收数据。
发送端并不是单纯用"高电压代表 1、低电压代表 0"，而是在一对导线上发送方向相反的高速电压变化。接收器比较两根线之间的电压差，这样就能抑制同时侵入两根导线的共模干扰。
发送端 接收端
SSTX+ ─────────────────────→ SSRX+
SSTX− ─────────────────────→ SSRX−
SSRX+ ←───────────────────── SSTX+
SSRX− ←───────────────────── SSTX−
10Gbps 意味着每秒大约传输 100 亿个线路位，频率极高，所以铜线会碰上：高频衰减、阻抗不连续、串扰、电磁干扰、连接器反射，以及长距离下眼图闭合、时钟抖动增加。
普通被动铜线越长，信号就越难满足 USB 规范。要维持 10Gbps，铜线一般很难同时做到又长、又细、又便宜。
（详细资料要签 NDA，后面就看不到了。）
KingKable 这类线材属于 AOC，也就是 Active Optical Cable，有源光缆。发送过程大致是：比如 Mac 输出标准的 USB 差分电信号，接头里的均衡器先接收并整理信号，VCSEL 驱动芯片根据电信号控制激光器，VCSEL 把数据转换成 850nm 红外光脉冲，光脉冲通过 OM3 多模光纤传播，另一端的光电二极管把光转换成微弱电流，TIA 跨阻放大器再把这个微弱电流放大并恢复成高速电信号，最终外设收到的还是标准 USB 3.2 信号。
反方向也有一条完整的光电链路，所以 USB 数据依然可以双向传输。
OM3 多模光纤是行业里比较成熟的选择。
为什么 USB 协议允许这样做？
关键在于：USB 主机和外设只关心连接器处的电气信号及协议行为，中间是不是一整段被动铜导体根本不重要。AOC 两端的电路分别向 Mac 和外设呈现符合要求的 USB 电气接口。中间虽然已经变成光信号，但转换过程并没有修改上层的 USB 数据包。
简单来说，中间传输介质变了，但两端交流的内容没有变。
AOC 通常工作在物理层附近：它不把 USB 设备转换成网络设备；不会重新解释文件内容；不需要安装存储或摄像头驱动；也不会改变 USB 设备的 VID、PID。它主要负责信号检测、均衡，以及电—光—电转换。
当然，事情没这么简单。如果光纤线只会传连续的 10Gbps 数据，它仍然无法正常运行 USB，因为还必须处理 USB 物理层的一系列特殊状态。
Receiver Detect
USB 主机要先检测另一端是否存在兼容的接收器。有源光缆需要把远端的连接状态正确反映给近端，不然主机根本不知道对面有没有东西。
LFPS
USB 3.x 使用 LFPS，也就是低频周期信号，来完成：建立连接、Polling 链路训练、从低功耗状态唤醒、热插拔检测以及链路状态切换。
光收发芯片必须能识别并正确传递 LFPS，不能只传输高速数据。
链路低功耗状态
USB 3.x 有 U0、U1、U2、U3 这几个状态：
- U0：正常传输；
- U1/U2：不同程度的低功耗；
- U3：挂起状态。

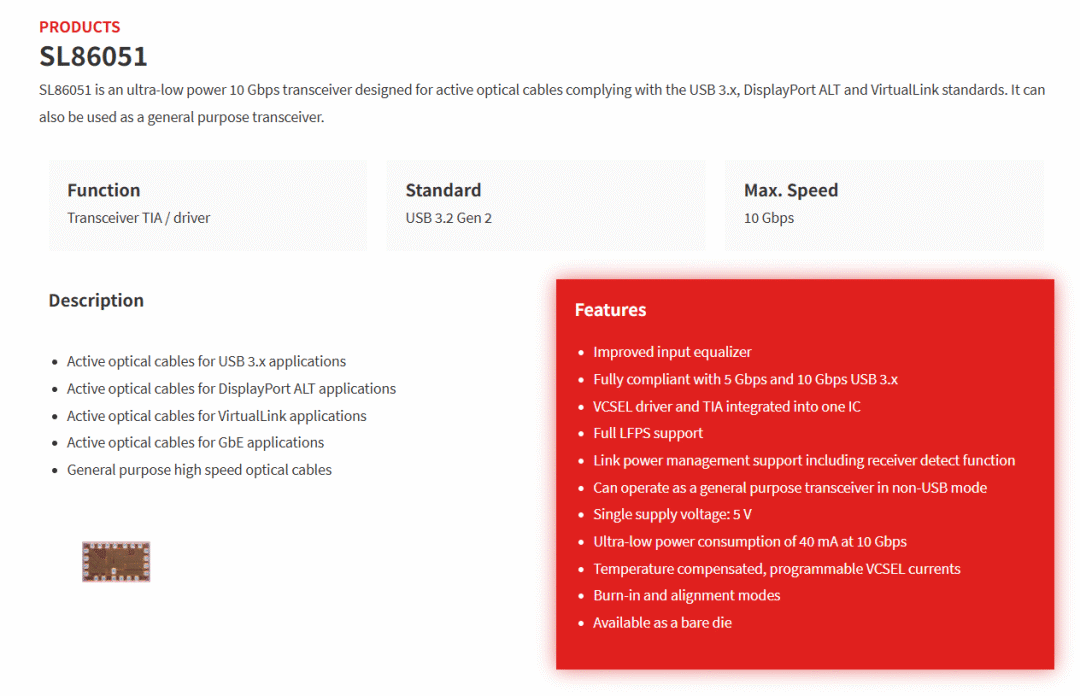

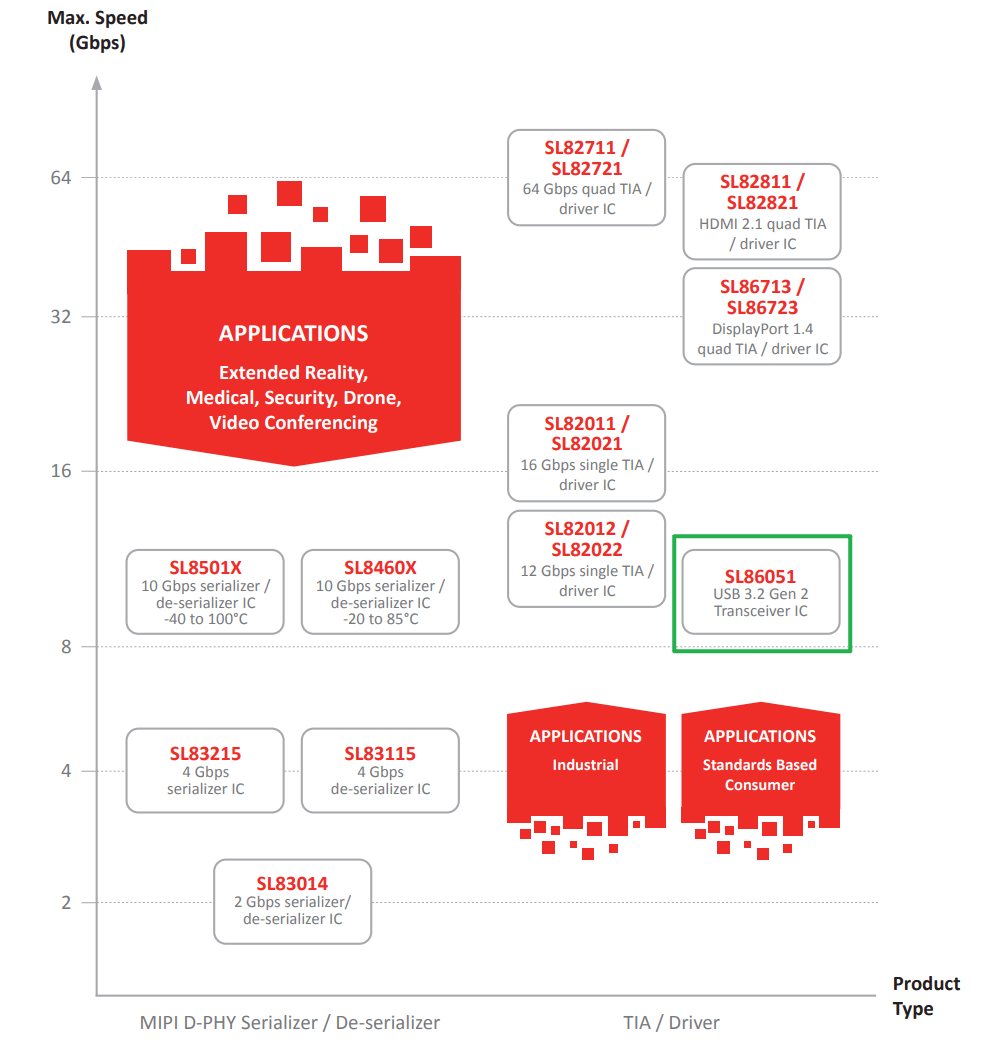

AOC 需要跟随这些状态关闭或唤醒部分光电电路，否则可能出现睡眠后设备丢失、无法唤醒或耗电过高的问题。Silicon Line 的 SL86051 就是专为 USB 3.2 Gen2 AOC 设计的 10Gbps 光收发芯片，集成了 VCSEL 驱动器和 TIA，并且明确支持 LFPS、Receiver Detect 以及 USB 低功耗管理。
USB-C 方向和供电怎么处理？
USB-C 插头可以正反插。插入之后，CC 引脚负责识别：插头方向、谁是主机谁是设备、谁供电谁受电、电流和 USB PD 能力，以及是否进入 DisplayPort Alt Mode 等特殊模式。
这些控制信号一般不通过光纤，而是通过线缆中的铜芯传输。线缆内部还可能有：Type-C 方向切换器、CC 控制电路、E-Marker、USB PD 相关电路、电源稳压芯片。真正走光信号的，主要是高速数据通道。
这就是它被称为光铜混合线的原因：
| 信号 |
常见传输介质 |
| USB 3.x 高速数据 |
光纤 |
| DisplayPort 高速信号 |
全功能型号中可使用光纤 |
| VBUS 供电 |
铜线 |
| GND |
铜线 |
| CC1/CC2 |
铜线 |
| USB 2.0 D+/D− |
通常走铜线，但部分长线可能不支持 |
| SBU |
取决于具体型号 |
所以它并不具备完整的电气隔离。即使高速数据走光纤，两端的地线和电源仍然可能由铜线相连。
为什么光纤能够传得更远？
光纤传输的是光，不依赖长距离高速铜信号，因此有几个天然优势：高频衰减远小于细铜线；不受普通电磁场直接干扰；不会像铜线一样产生明显的高频电磁辐射；线径可以更细；数十米距离仍能维持较好的信号质量；也不需要在整个线路上维持严格的 100Ω 高速差分阻抗。
接头附近当然还有几厘米的电气走线，但长距离部分已经变成光传输，所以距离不再由铜线高频损耗主导。
光电转换会增加一点延迟。光在光纤中的传播速度约为每米 5 纳秒：10 米约 50ns，30 米约 150ns。再加上两端驱动、光电探测和放大的处理时间，整体通常仍然落在 USB 有源线的时序预算之内。跟 SSD 闪存访问、相机处理或 VR 视频编码那微秒到毫秒级的延迟相比，这点延迟基本可以忽略。
所以谜底揭开了：其实是 SL86051 一类芯片把整条线包装成了一个符合 USB 物理层行为的透明链路。
最后的最后

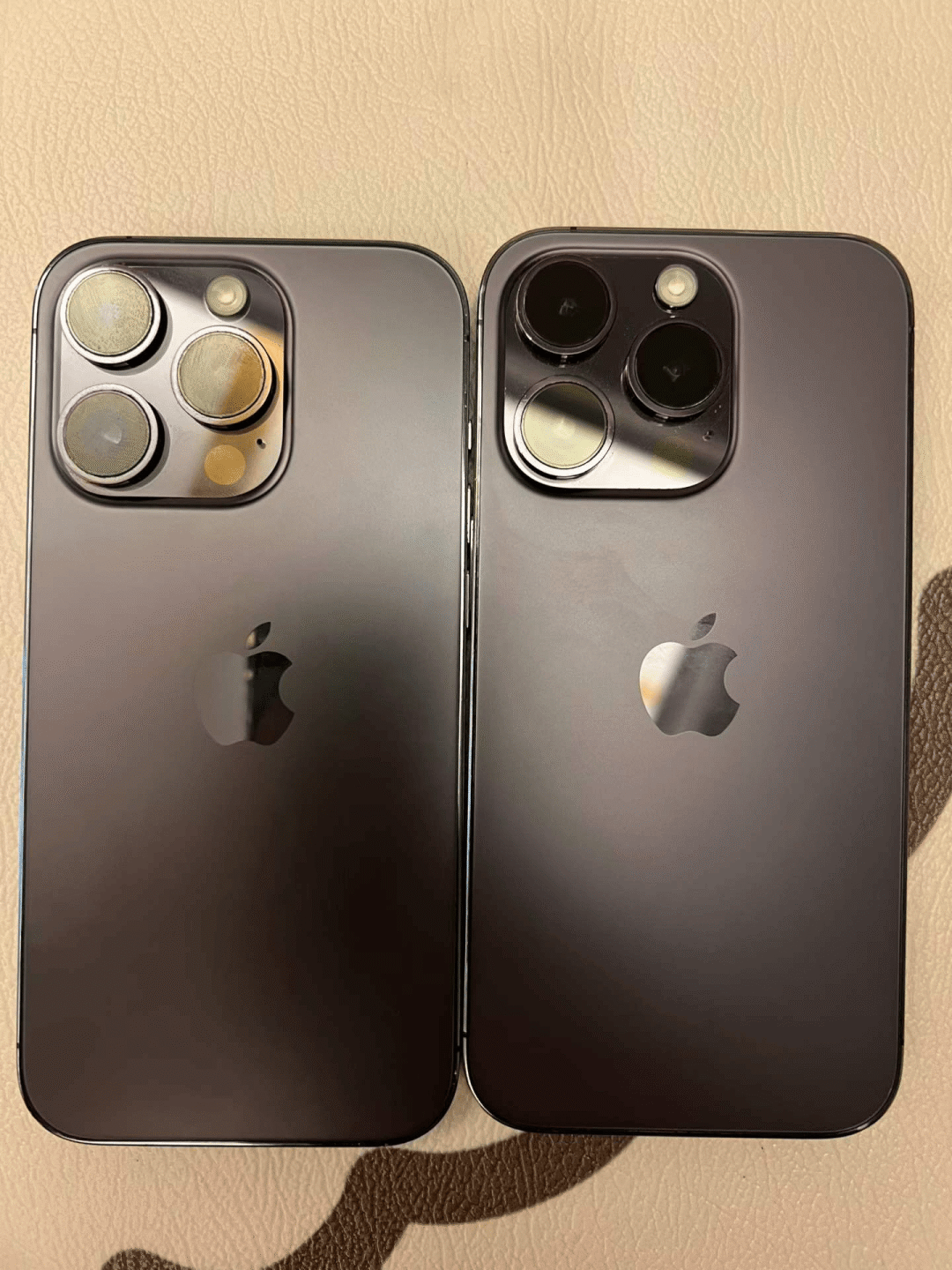

USB 协议我觉得是继蓝牙之后第二个牛逼的协议，这么多年缝缝补补一直兼容旧协议，居然在几十年后依旧如此好用，这就是设计者的远见。两台旧 iPhone 14 Pro 也正式退役了，电池都换过新的，留着当个备机用。
