二极管选型必看：硬件工程师的温度特性指南

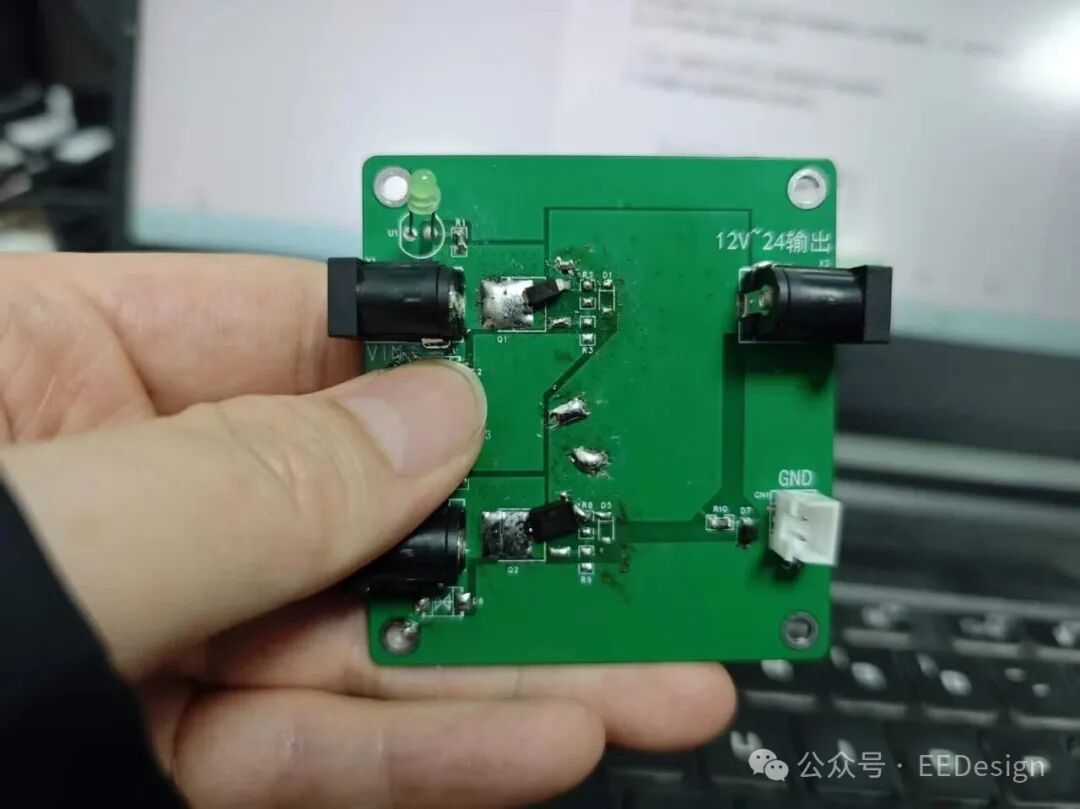

在最近的一次测试中，我重点关注了肖特基二极管和通用二极管的温度特性。当我持续增大电流，使器件温度超过80℃时，观察到了明确的现象：开关二极管的正向压降 $V_F$ 会随着温度升高而降低，而其反向漏电流 $I_R$ 则会随之增大。

在测试初期，漏电流的增长可能并不显著。但随着温度进一步攀升，由漏电流在负载上产生的反向泄露电压会越来越高，最终几乎与输入电压持平，这在实际电路中可能导致功能异常或安全隐患。

这与东芝半导体发表的技术观点一致：半导体器件的电气特性普遍对环境温度和工作结温敏感。对于硅（Si）二极管而言，其特性在工作温度范围内的变化规律通常如下：

1. 开关二极管的正向电压 $V_F$ 随温度升高而降低。
2. 反向漏电流 $I_R$ 随温度升高而增大。

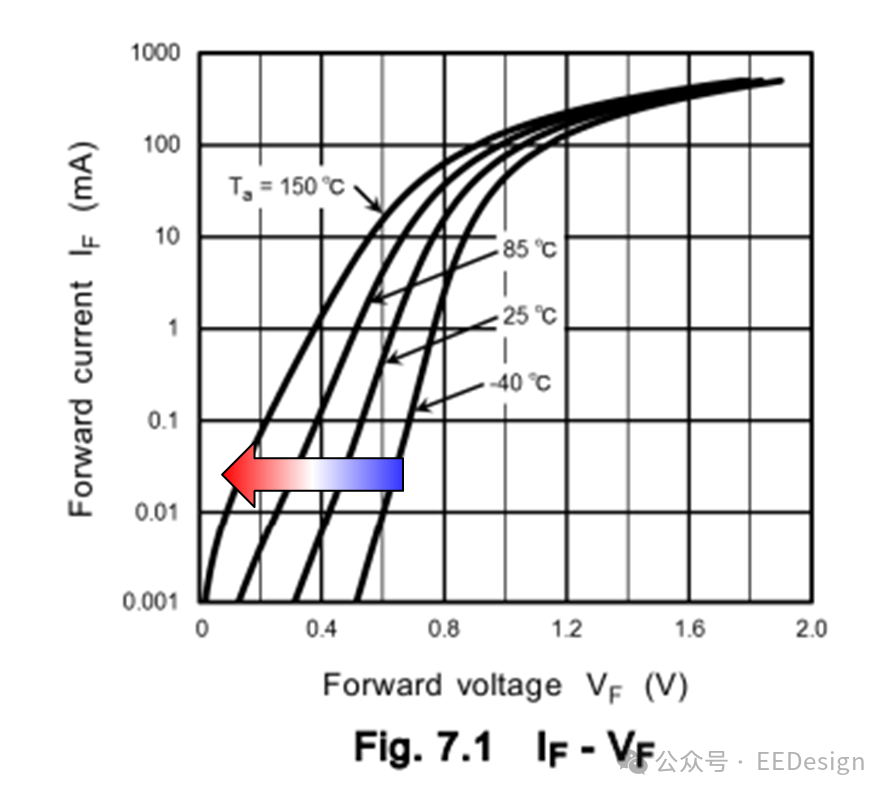

图1：Si pn结二极管的 $I_F$ - $V_F$ 特性（正向温度特性）

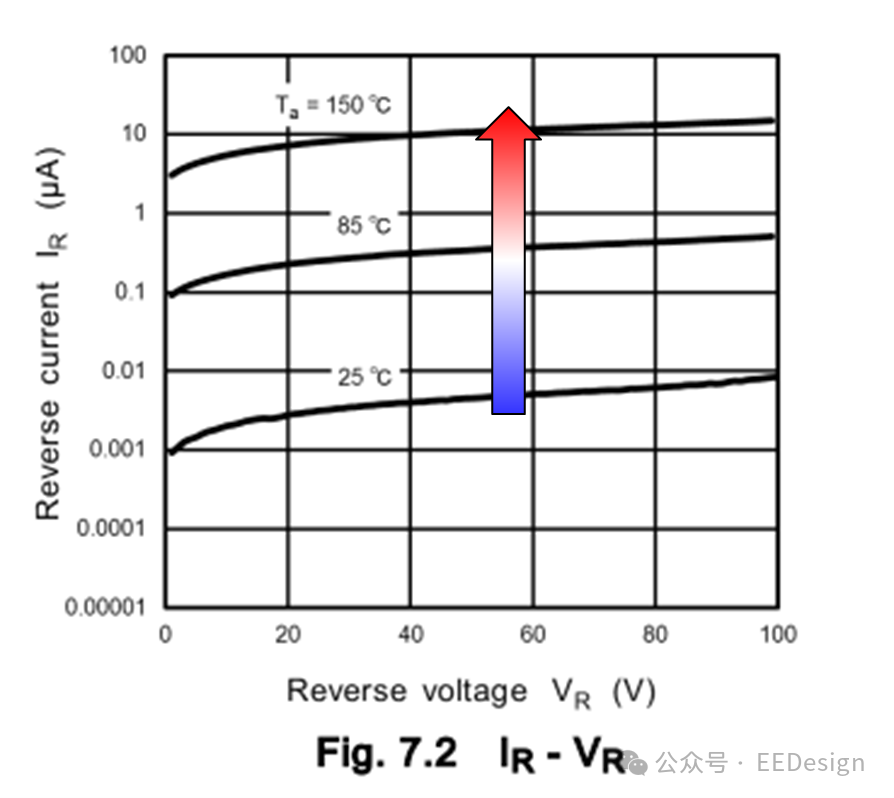

图2：Si pn结二极管的 $I_R$ - $V_R$ 特性（反向温度特性）

导致这些现象的根本原因，可以从半导体物理的基础原理层面理解：

1. 电阻变化：热量加剧了原子晶格的振动，从而对电子的运动（扩散）产生更大的阻碍。
2. 载流子数量变化：热量为共价键中的电子提供了更多能量，使其更容易挣脱束缚成为自由电子，从而增加了可参与导电的载流子数量。

然而，当我们把目光转向碳化硅（SiC）这种宽带隙（WBG）半导体材料时，情况有所不同。由于SiC原子间的键合力更强，晶格振动对电子迁移率的影响比硅更大。同时，其宽带隙特性意味着电子需要更多的能量才能被激发到导带。因此，在通常的工作电流范围内，硅二极管和碳化硅二极管呈现出截然不同的温度特性。

下图清晰地展示了硅肖特基势垒二极管（Si SBD）与碳化硅肖特基势垒二极管（SiC SBD）的正向 $I_F$ – $V_F$ 曲线对比。

图3：SBD的温度特性（左：Si SBD， 右：SiC SBD）

从图中可以看出：

• 对于传统的硅肖特基二极管，其正向电压 $V_F$ 随着温度升高而降低，这与之前描述的规律一致。
• 相反，对于碳化硅肖特基二极管，在典型的低电流工作区间，其 $V_F$ 会随着温度升高而增加。不过，在更高的正向电流 $I_F$ 下，两者的 $V_F$ 又都会随温度升高而呈现上升趋势。

正是由于上述的温度特性差异，硅二极管相较于碳化硅二极管，在实际应用中更容易发生“热失控”现象。 热失控是指器件因功耗导致温升，温升又引起电流增大，进而产生更多功耗的恶性循环，最终可能导致器件损坏。

因此，在二极管选型时，务必将工作温度范围及其对电气特性的影响作为核心考量因素。 不能仅仅依据室温下的参数手册来决策，必须结合产品实际的最恶劣工作环境温度进行评估。希望这篇结合实测与理论的分析，能帮助你更深刻地理解温度对二极管行为的影响，从而在设计电路时做出更可靠的选择。关于更多硬件设计的实战经验与避坑指南，欢迎在云栈社区交流探讨。
