在常规的电压调节电路设计中，LM1117这类线性稳压器通常不需要额外的保护二极管。这是因为它内部已有相关设计，例如在可调型号中，调节端（ADJ）与输出端（VOUT）之间的内阻本身就有限流作用。即使你在调节引脚上接了电容，也无需担心，不需要额外二极管来旁路电流。事实上，调节引脚可以承受相对于输出电压±25V的瞬态信号而不会损坏器件。
那么，什么情况下这个二极管变得至关重要呢？关键在于输出电容的放电路径。
想象一下这个场景：当稳压器的输出端接了一个大电容，而输入端（VIN）意外对地短路了。此时，输出电容上储存的电能会寻找释放路径，它会通过稳压器内部由输出端指向输入端的寄生二极管进行放电。
这个放电电流的大小可不是闹着玩的，它取决于三个因素：输出电容的容值、稳压器的输出电压以及输入端电压下降的速度。虽然LM1117内部的这个寄生二极管能够承受短时间（微秒级）的10A到20A浪涌电流，但如果你使用了极大的输出电容（例如≥1000µF），同时输入端又发生了瞬间对地短路，那么巨大的瞬时放电电流就很可能超出芯片的承受极限，导致稳压器永久性损坏。

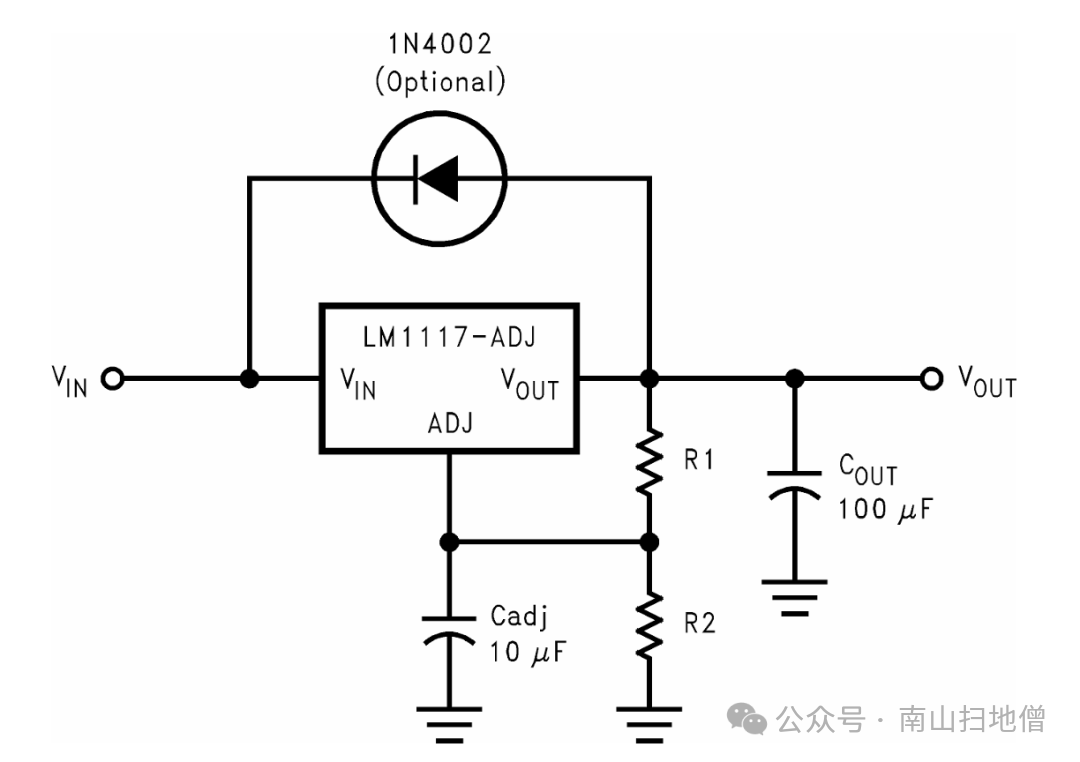

为了避免这种“电容反灌”引发的灾难，工程师们就会在外部增加一个保护二极管。具体做法是在输出引脚和输入引脚之间反向并联一个二极管，阳极接输出，阴极接输入，如下图所示。这样，当VIN被拉低时，输出电容的放电电流就会优先通过这个外部二极管泄放，从而绕过了脆弱的内部寄生元件，保护了稳压器。
选择这个外部二极管时，也有讲究。核心原则是：它必须比芯片内部的寄生二极管“动作更快”，也就是导通电压（正向压降）要更低。因此，正向压降低的肖特基势垒二极管成为了首选。
不过，凡事有利有弊。肖特基二极管虽然速度快、压降低，但它有一个比较明显的缺点——反向漏电流（IR）较大。这个漏电流会随着环境温度的升高呈指数级增长，有些型号在高温下甚至会达到数十mA。这么大的漏电流如果流向后级电路，就可能导致电路误动作或性能下降。所以，在设计时一定要根据实际工作温度范围来评估和选择二极管型号，在“快速保护”和“低漏电”之间做好权衡。
希望通过以上分析，你能更透彻地理解LM1117电路中这个反向并联二极管的作用与设计考量。扎实的计算机基础知识，包括对电子元件特性与电路保护原理的深刻理解，是硬件工程师构建稳定可靠系统的基石。更多关于基础原理和内存管理等底层知识的探讨，欢迎来到专业的云栈社区与大家交流。 |
