数据中心供电技术深度对比：英诺赛科IDM与纳微半导体的架构革命

随着全球数字化与人工智能浪潮的持续冲击，数据中心正经历着前所未有的扩张，同时也背负着沉重的能耗与合规压力。在全球主要市场，数据中心的电能利用效率（PUE）门槛正被不断收紧。以中国为例，国家目标要求到2025年大型数据中心PUE需降至1.25以下，而北京、深圳等城市更是对新旧数据中心设定了严格的PUE红线，超标者将面临惩罚性阶梯电价。

与此同时，人工智能正迈入“兆瓦时代”。以英伟达Blackwell B200 GPU为例，其单颗功耗已飙升至惊人的1000W，推动单个AI机柜的总功率需求从传统的30-40kW跃升至100kW乃至更高。在严苛的合规要求与指数级增长的算力功耗双重夹击下，传统的硅基供电架构已触及空间与散热的物理极限。能效，成为决定数据中心未来发展的绝对生命线。在这场革命中，具备更高开关频率与更低损耗的宽禁带半导体，尤其是氮化镓（GaN），正在走向舞台中央。而在这场竞赛里，英诺赛科（Innoscience）与纳微半导体（Navitas）这两颗新星，正上演着一场激烈的技术路线与商业模式的较量。

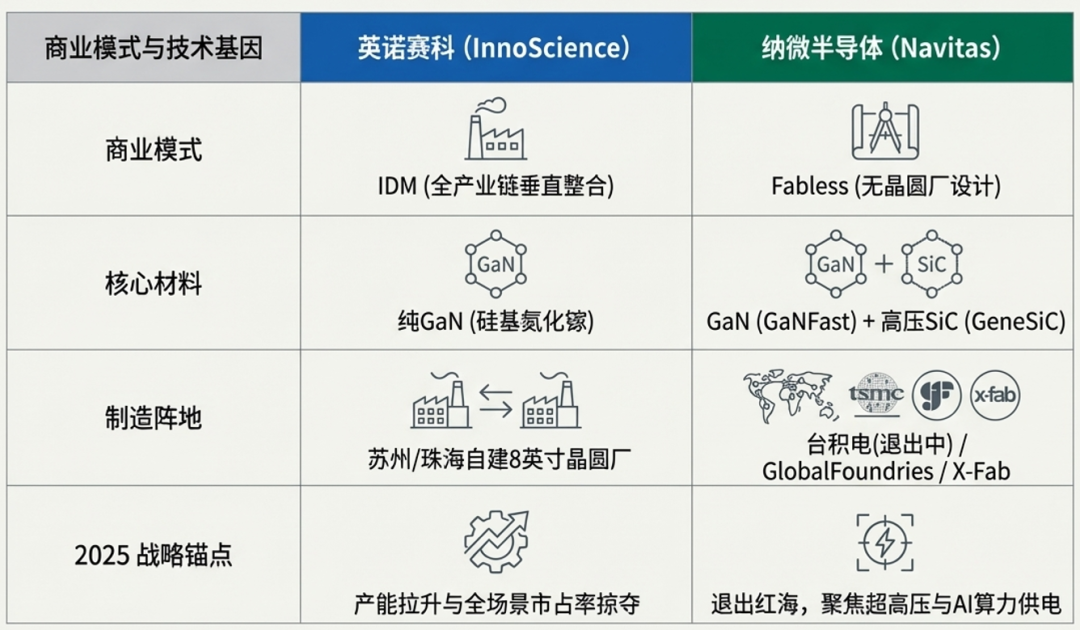

一、 技术与产品对比

1. AC-DC 转换节点（市电至 48V/12V 机柜电源 PSU）

在将电网交流电转换为直流母线电压的前端AC-DC环节，两家公司都在挑战“钛金级+”（效率 >96%）的行业天花板。

• Navitas： 纳微半导体走的是极限集成与混合材料路线。其面向AI数据中心的CRPS185（3.2kW至4.5kW）电源平台，创新地采用了碳化硅（SiC）与氮化镓（GaN）的混合方案——在高压的PFC阶段使用其GeneSiC碳化硅器件，在LLC阶段则使用高度集成的GaNSafe功率IC。GaNSafe将驱动、控制、传感和保护功能浓缩于单一的4引脚TOLL封装中，能实现50纳秒级的短路保护。该平台宣称可实现高达137W/in³的功率密度和超过97%的峰值效率，相比传统硅方案体积缩小40%。

• 英诺赛科： 英诺赛科则依托其“全链路”硅基氮化镓技术，推出了SolidGaN系列（如ISG612x半桥集成芯片），专为1kW至6kW的大功率服务器电源设计。该系列提供TOLL和TOLT封装，支持高达2MHz的开关频率，并具备出色的热性能（如ISG6124TP的热阻仅为0.48℃/W）。据称，与传统硅方案相比，SolidGaN能将电源效率提升1-2%，功率密度提升50%。

2. DC-DC 转换节点（48V至12V 中间母线及核心供电）

在机柜内部的直流电压转换环节，两家公司展现了截然不同的技术哲学：

• 英诺赛科（深耕48V标准）： 英诺赛科目前在行业主流的48V中间总线架构（IBC）中采取防守反击策略。其低压GaN产品（如ISG3204LA集成半桥）专门针对48V转12V或更低电压设计，能输出22A的峰值相电流。据称，在其第三代技术加持下，仅需16颗InnoGaN器件即可实现传统32颗硅MOSFET的导通损耗，在功率密度翻倍的同时，将驱动损耗降低90%。

• Navitas（直接800V颠覆架构）： 纳微半导体则试图一步到位，彻底颠覆现有的多级转换架构。在2026年NVIDIA GTC大会上，Navitas展示了一款革命性的800V至6V/12V直接转换供电板（PDB）。该方案采用16颗650V GaNFast FET与25V硅MOSFET组合，跳过了传统的48V中间母线转换环节。在1MHz开关频率下，这种单级转换架构实现了96.5%的满载峰值效率和高达2100W/in³的功率密度，通过大幅减少转换级数，为GPU和内存释放了宝贵的服务器主板空间。

二、 商业模式对比

• 英诺赛科（IDM模式）： 作为全球罕见的纯GaN垂直整合制造（IDM）企业，英诺赛科的业务覆盖了从外延生长、晶圆制造到芯片设计与封装测试的全产业链。其核心壁垒在于拥有全球最大的8英寸硅基氮化镓晶圆产能，苏州和珠海工厂的规划月产能高达7万片。IDM模式前期资本支出巨大，但通过8英寸晶圆的规模效应和超95%的良率，英诺赛科得以实现极具竞争力的单片成本，并在供应链自主可控方面握有天然优势，这对于当前复杂的地缘政治环境下的 数据中心 基础设施尤为重要。

• Navitas（Fabless模式）： 纳微半导体采用轻资产的无晶圆厂（Fabless）模式，将绝大部分资金投入到研发和知识产权构建中。2024年，其研发支出占总营收的比例高达91%。这种模式赋予了Navitas极高的技术敏捷性，使其能快速推出高度集成的GaNFast和GaNSafe IC。然而，这种对代工厂的高度依赖，也使其面临着显著的供应链风险与产能波动挑战。

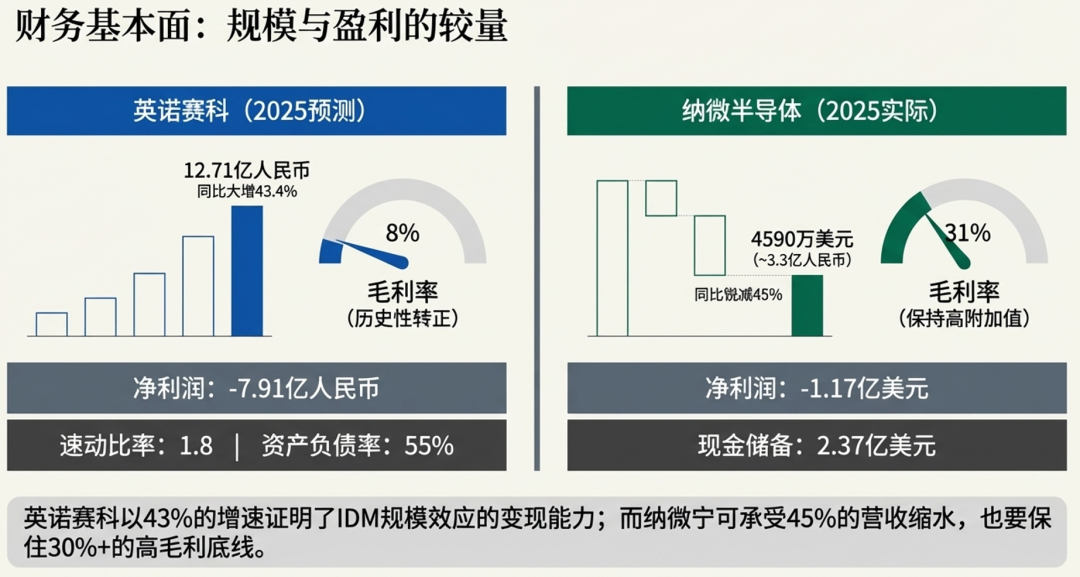

三、 财务对比

财务数据清晰地揭示了两家公司当前所处的不同战略阶段与取舍。

• 英诺赛科： 依托产能的持续释放和规模化降本，公司业绩进入爆发期。2025年上半年，英诺赛科实现营收5.534亿元人民币，同比增长43.4%。更具里程碑意义的是，公司成功扭转了毛损局面，在当期实现了6.8%的历史性首次正毛利率，期内净亏损也同比收窄至4.29亿元人民币。其海外市场拓展同样迅猛，海外收入增长了118.1%。

• Navitas： 2024年全年，Navitas实现营收8330万美元，同比增长5%。但在2025年，公司启动了名为“Navitas 2.0”的重大战略转型——主动放弃利润率较低的中国手机与消费电子市场，全面聚焦于 AI算力、数据中心和电动汽车等高功率、高附加值市场。受此战略收缩影响，2025年第三季度营收回落至1010万美元，同比下降53.4%。但公司资产负债表依然强劲（持有现金1.506亿美元），并维持了38.5%的高非GAAP毛利率。其高达24亿美元的客户储备管线（其中AI数据中心占1.65亿美元）为未来的增长奠定了基础。

四、 风险分析

• 专利战风险（英诺赛科）： 作为行业的强力挑战者，英诺赛科曾遭到传统巨头英飞凌（Infineon）和EPC的专利诉讼狙击。近期，英诺赛科取得了决定性进展：2026年初，美国国际贸易委员会（ITC）法官初裁认定其重新设计的产品未侵犯英飞凌专利；同时，美国专利商标局（USPTO）宣告EPC的一项核心专利无效，美国海关和边境保护局（CBP）也明确允许带有特定后缀的英诺赛科新一代产品进口，这为其全球市场扩张扫清了关键的法律障碍。

• 供应链转移风险（Navitas）： 纳微半导体正面临严峻的代工危机。其长期合作的代工伙伴台积电（TSMC）宣布将在2027年7月前逐步退出氮化镓代工市场，以专注于利润更高的AI逻辑芯片。这迫使Navitas紧急将生产转移至力积电（PSMC）的180nm工艺线。这种底层供应链的切换不仅带来了长达12至24个月的技术适配与客户重新认证风险，也可能在产能爬坡阶段引发客户对产品交付稳定性的担忧。

五、 面对行业标杆英飞凌，新贵公司的破局点在哪？

面对行业巨头英飞凌——其不仅拥有“硅+碳化硅+氮化镓”的全谱系功率产品覆盖，更在向300mm（12英寸）硅基氮化镓晶圆制造迈进，试图从成本和混合方案维度形成碾压优势。面对这样的“终极对手”与固化的传统标准，两家新贵选择了不同的“破局利刃”：

1. 架构维度的降维打击（Navitas）： 纳微半导体不再仅仅销售芯片，而是推销一种全新的数据中心供电架构。通过直接从800V总线转换至核心负载电压，跳过48V中间级，它试图让英飞凌等巨头擅长的多级传统电源设计范式变得过时，从而从系统级定义未来AI服务器的供电标准。

2. 绝对的规模与成本碾压（英诺赛科）： 英诺赛科的破局核心在于利用其8英寸IDM工厂的庞大产能，将氮化镓器件的成本推向“硅基”水平。一旦GaN的成本优势在经济性上全面显现，数据中心继续维持传统硅方案或昂贵混合方案的理由将不复存在。

3. 与AI算力巨头的深度绑定： 两家公司都在努力越过传统的电源设备制造商，直接与NVIDIA等算力生态的定义者进行深度合作。英诺赛科因在800VDC机架电源架构上的贡献获得了NVIDIA的GaN供应商奖项；Navitas的供电方案也全面融入了NVIDIA的MGX基础设施路线图。这种深度定制合作，使它们从传统的“二级供应商”逐渐转变为定义AI算力底层硬件标准的“一级技术合伙人”。

六、 结论与展望

在这场决定AI数据中心未来的能效革命中，英诺赛科与纳微半导体描绘了通往未来的两条鲜明路径：前者代表了IDM模式下无与伦比的规模制造与成本控制力，正通过突破专利封锁向全球输出极具竞争力的“全链路”氮化镓方案；后者则展现了Fabless模式下极致的技术创新与架构颠覆力，试图通过高度集成和跨越式设计重塑供电标准。

展望未来，预计到2030年，数据中心将消耗全球约7%的电力。在从千瓦级机柜向兆瓦级AI工厂演进的“量子跃迁”中，谁能以最小的物理空间、最高的转换效率和最可靠的供应链，为澎湃的算力提供能源血液，谁就将主导下一代数字基础设施的基石。无论是英诺赛科的产能优势，还是Navitas的架构革命，这场新星之战的意义已超越功率半导体市场本身，它将成为支撑全球 云原生 与智能化浪潮最坚实的能源底座。对于关注前沿技术的开发者与架构师而言，理解这场底层硬件的变革，是把握未来 计算 形态的关键一步。欢迎到 云栈社区 的 智能 & 数据 & 云 板块继续探讨相关话题。
