GPU服务器硬件构成与拆解：销售必读的全局掌握之道

GPU服务器整体与外观

虽然各厂商的专业GPU服务器在设计上存在一定差异，但总体结构大同小异。对于销售和技术人员来说，通晓这些主流结构，能极大地加深对GPU服务器硬件的全局理解。

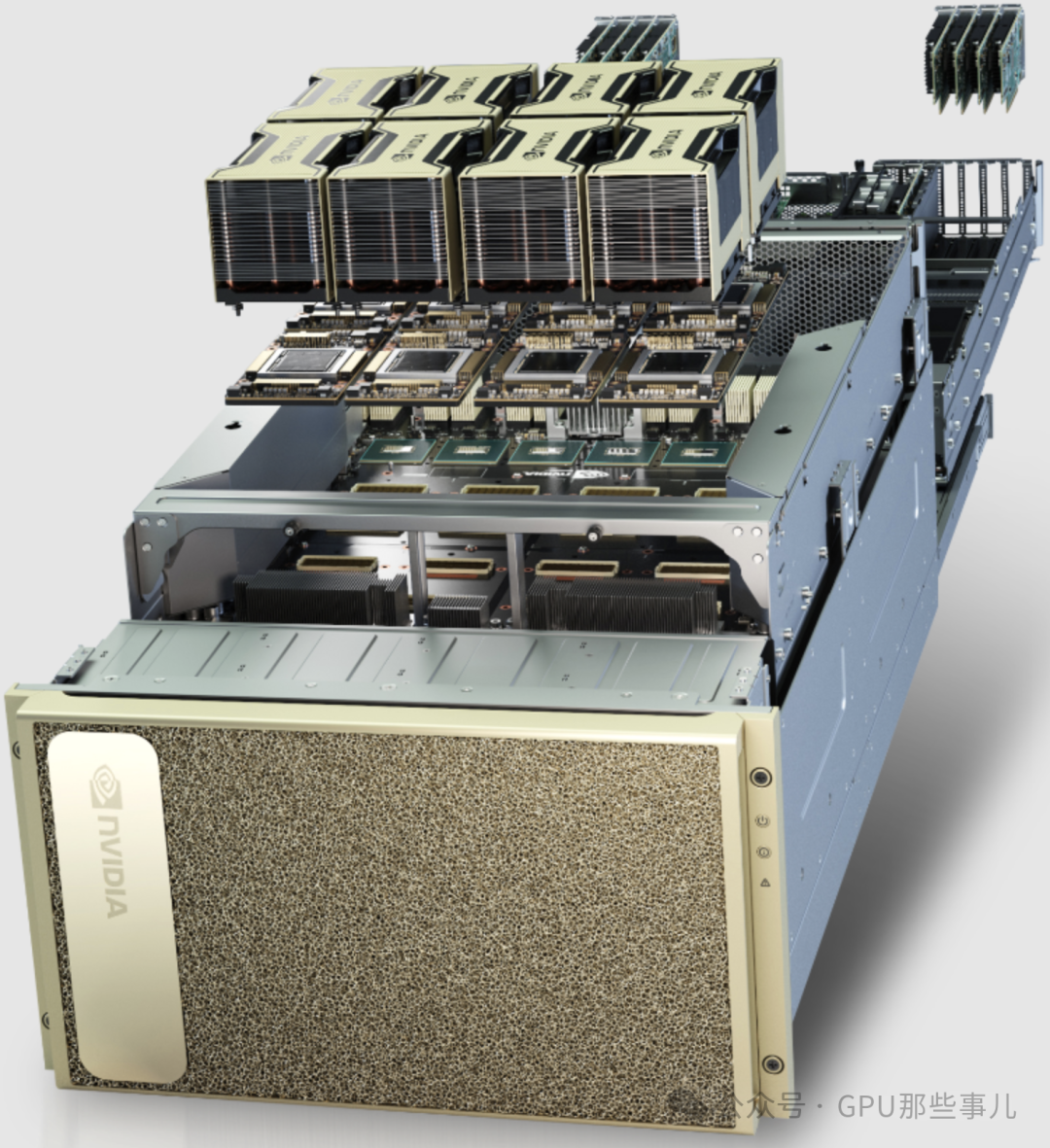

下面是 NVIDIA DGX A100 服务器的半拆解图，可以清晰地看到其内部多层布局：

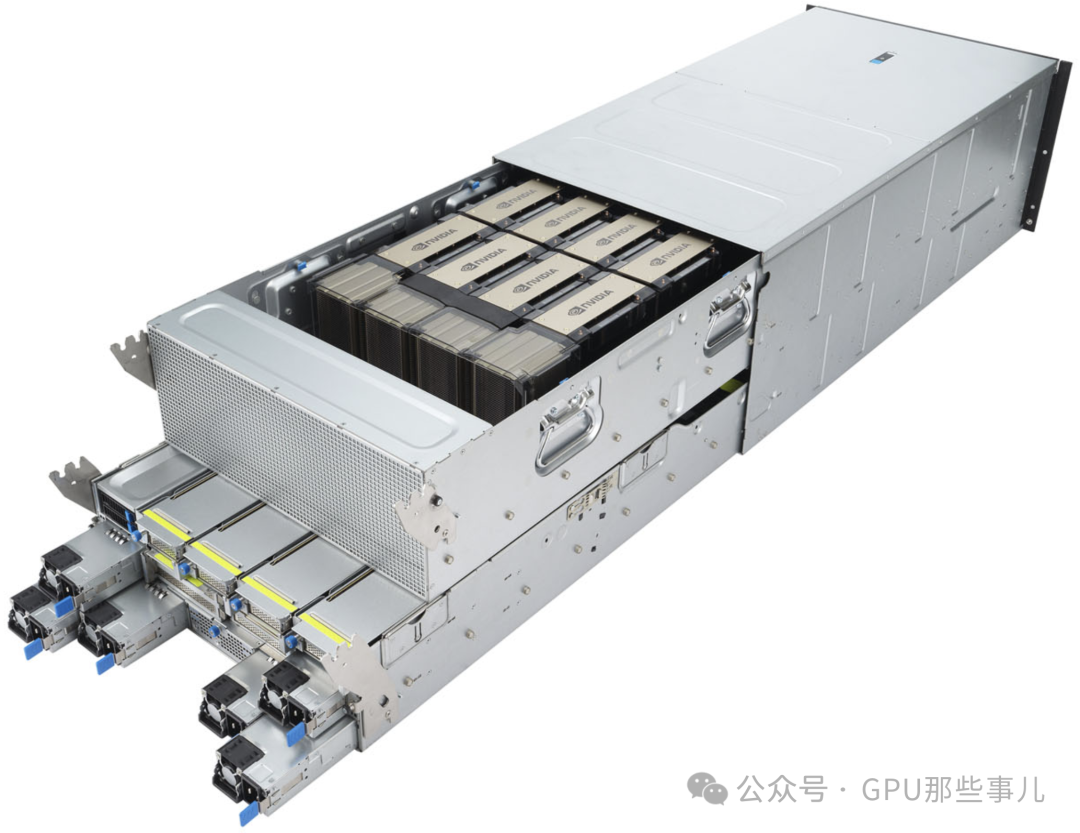

再来看 ASUS（华硕）HGX H100 服务器，这是其 GPU 模组与机头处于半抽拉状态的实拍图：

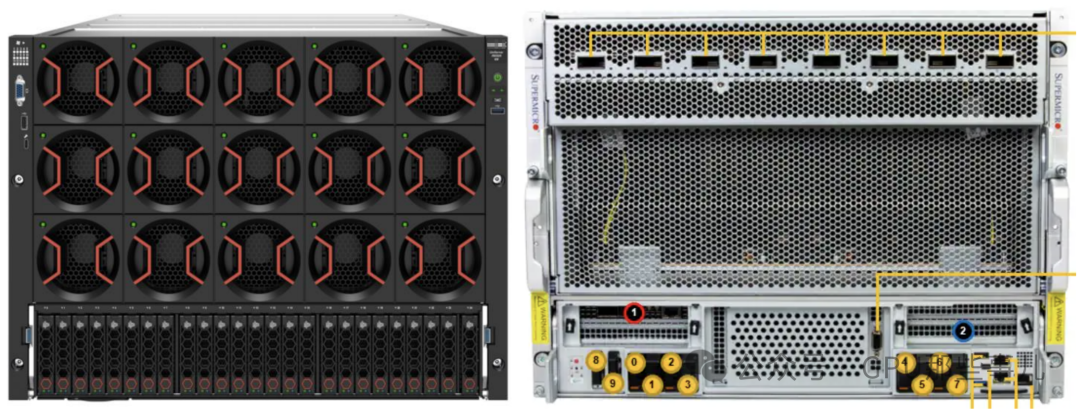

市面上一些厂商的 GPU 服务器前视图（前面板）如下，通常集成了硬盘插槽和控制接口：

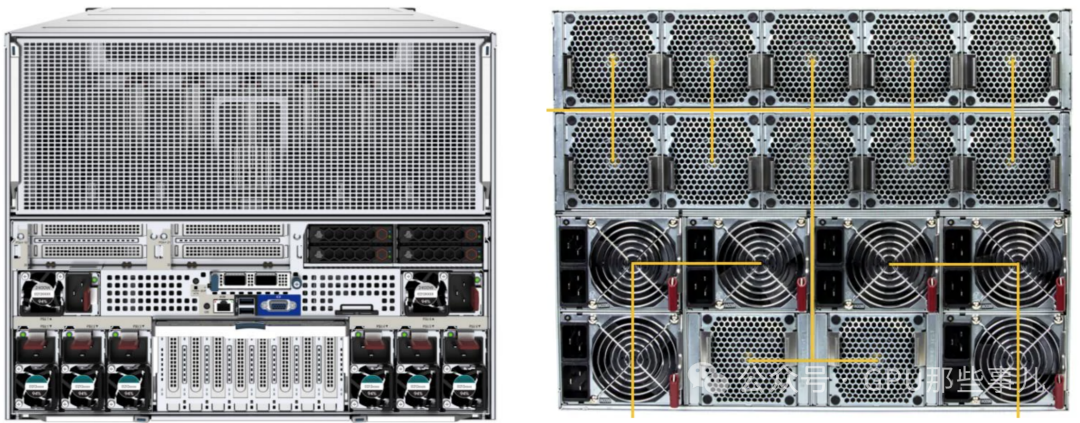

这是某厂商风冷 GPU 服务器的后视图（后面板），可以看到密集的扩展接口和风扇模块：

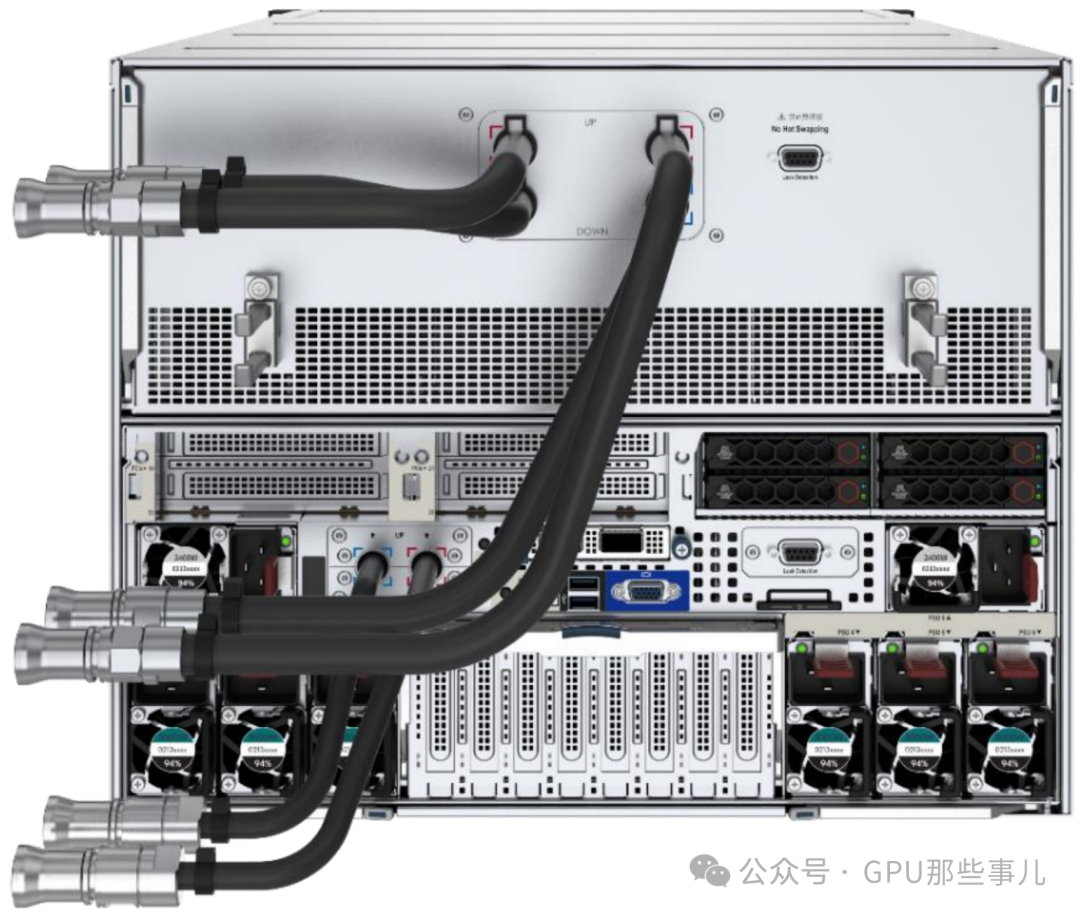

再来看看液冷方案的后视图，线缆和管路布局会有所不同，但对外的IO面板和监控接口仍然清晰可辨：

GPU服务器各部分模块与部件

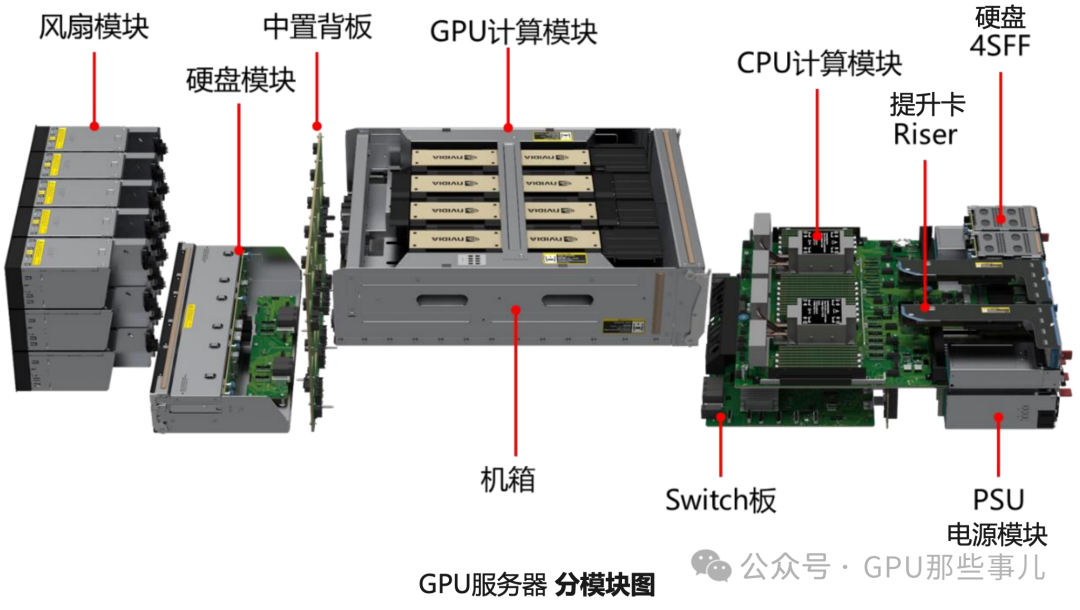

一台典型的 GPU 服务器，其核心可以拆解为以下模块：

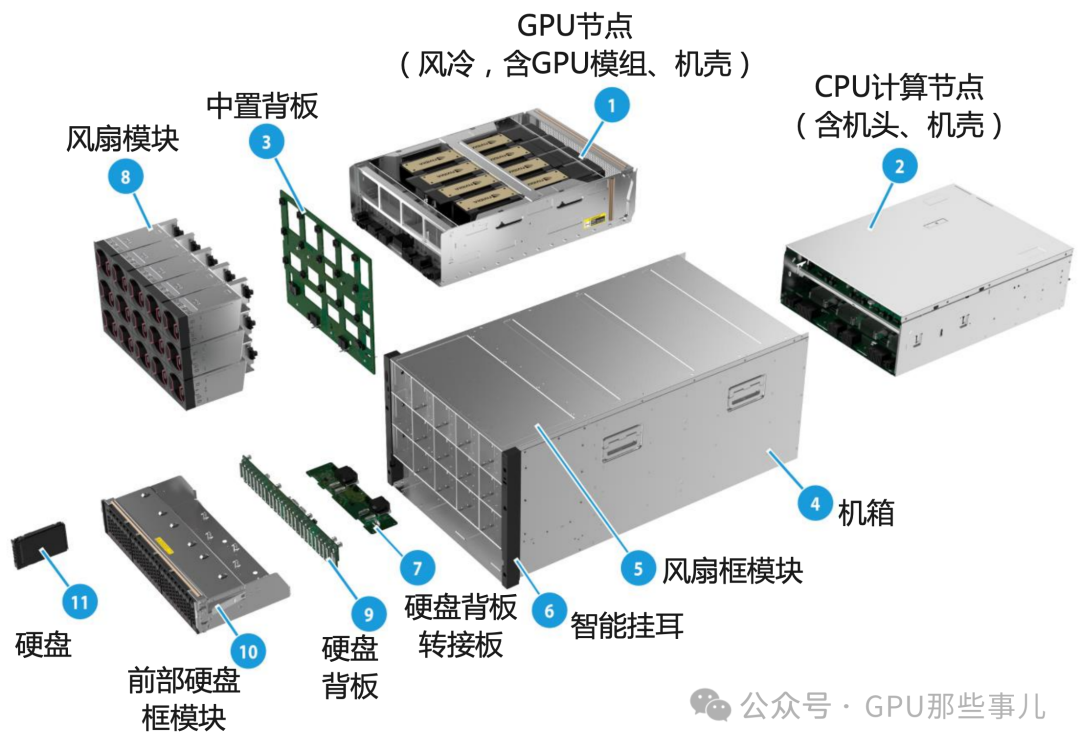

再深入一层，各模块所包含的具体部件分解图如下：

GPU服务器中最核心的两大模块

整个系统最核心的两大模块，分别是 GPU 节点（将其外壳去掉，便露出了 GPU 模组）和 机头（即去掉外壳后的 CPU 计算节点）。这两部分的性能直接决定了整机的算力上限。

GPU模组及构成

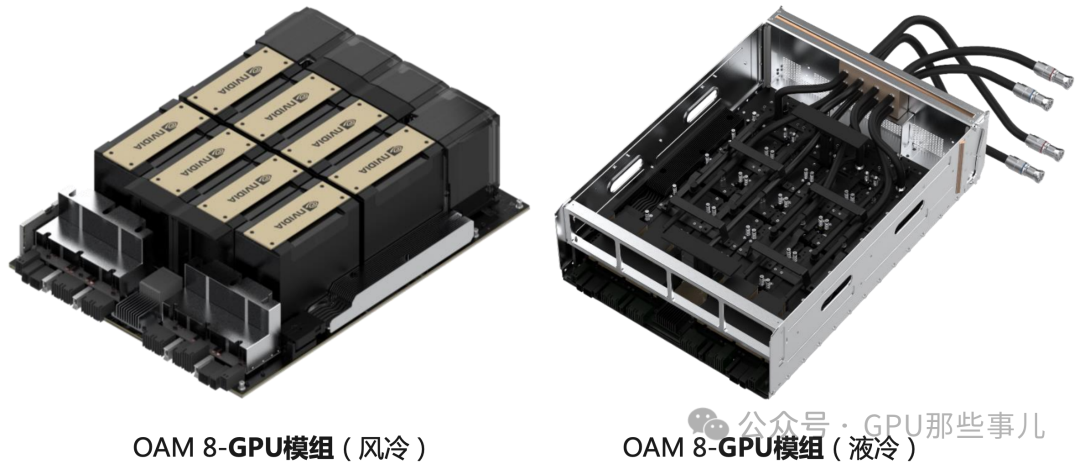

GPU模组是整台机器的“火力来源”。下图直观对比了风冷和液冷两种形态的 OAM 8-GPU 模组：

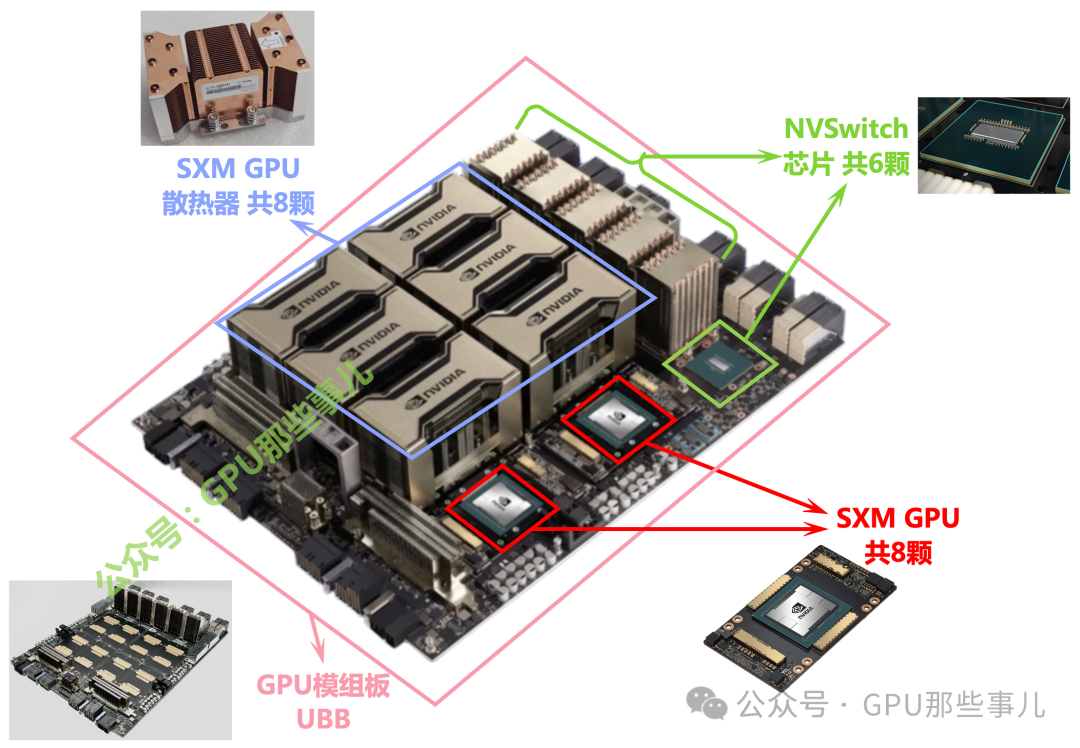

其内部具体部件构成如下：

GPU模组主要由以下几大核心部分组成：GPU模组板（UBB）、GPU芯片、NVSwitch芯片，以及GPU散热器。

• GPU模组板（UBB）：全称 Unit Base Board，它的作用是将多个 GPU 整合成一个矩阵平台，为 GPU 之间、GPU 与 CPU 之间提供高速的数据交换通路。
• OAM GPU模块：遵循开放加速器模块（Open Accelerator Module）标准设计，可以直接插接到 GPU 模组板上，例如我们熟知的 SXM A100 GPU。
• NVSwitch芯片：专门负责在多颗 GPU 之间建立起超高速的数据通信桥梁。
• GPU散热器：顾名思义，为高功耗的 GPU 提供散热保障。

CPU计算节点（机头）及构成

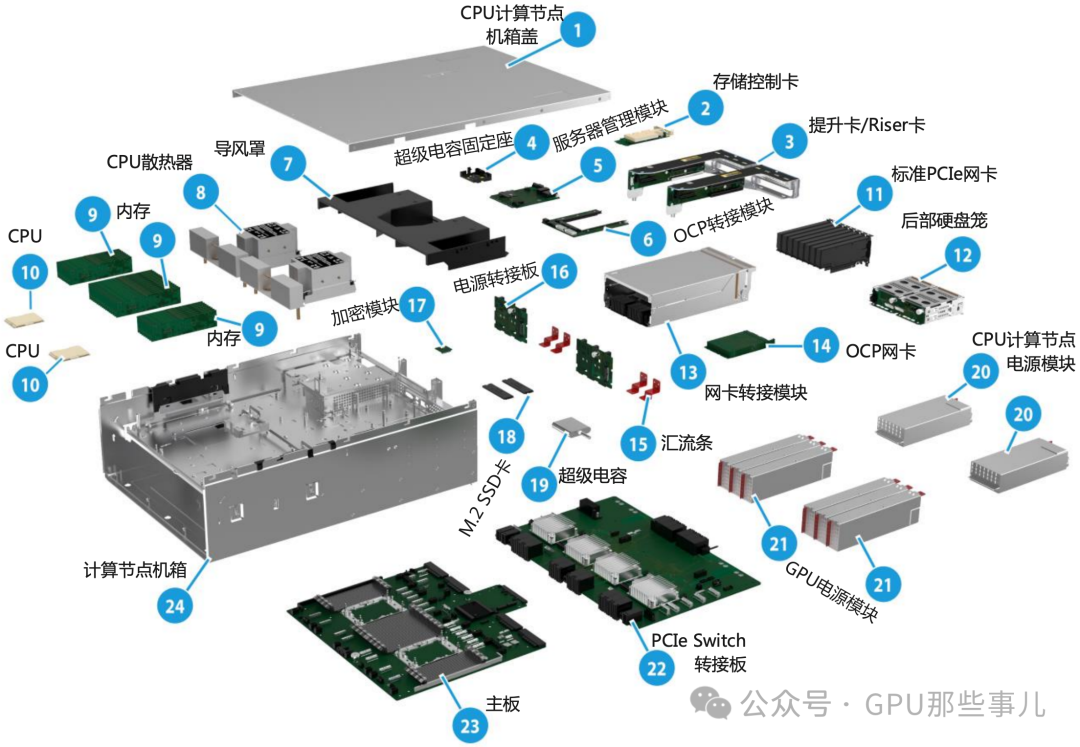

机头（CPU 计算节点）负责通用计算和整机管理，其部件分解图如下：

以下是各编号部件的详细职责，掌握这些对理解服务器的智能 & 数据 & 云处理能力至关重要：

• 1- CPU计算节点机箱盖：覆盖于计算节点机箱之上，保护内部所有精密部件。
• 2- 存储控制卡：为 SAS/SATA 硬盘提供 RAID 支持，具备 RAID 配置、扩容等功能，并支持在线升级固件与远程设置。
• 3- 提升卡/Riser卡：作为转接卡，让 PCIe 卡能够通过它顺利安装到服务器主板上。
• 4- 超级电容固定座：顾名思义，用于将超级电容稳妥地固定在机箱内。
• 5- 服务器管理模块：提供各类 IO 接口及 HDM 带外管理功能，是运维的神经中枢。
• 6- OCP转接模块：用于安装遵循开放计算项目（OCP）规范设计的网络接口卡。
• 7- 导风罩：为 CPU 散热器和内存构建高效的散热风道，同时也为超级电容提供安装位置。
• 8- CPU散热罩：专为 CPU 散热而生。
• 9- 内存：暂时存放 CPU 的运算数据，以及与硬盘等外部存储器交换的数据。该平台支持 DDR5 内存，可适配 RDIMM 或 LRDIMM。
• 10- CPU：集成内存控制器与 PCIe 控制器，为服务器提供澎湃的数据处理动力。
• 11- 标准PCIe网卡：支持安装到标准 PCIe 插槽的常规网卡。
• 12- 后部硬盘笼：用于灵活扩展后部硬盘位。
• 13- 网卡转接模块：包含 4 卡和 8 卡两种规格，以适配不同数量的网卡需求。
• 14- OCP网卡：必须安装在 OCP 转接模块上才能工作。
• 15- 汇流条：负责接通电源转接板和 PCIe Switch 转接板之间的电流通路。
• 16- 电源转接板：将外部电源引入 GPU 节点，并将电源状态实时传递到主板。
• 17- 加密模块：为服务器提供硬件级加密服务，提升数据安全性。
• 18- M.2 SSD卡：为服务器提供高速的数据存储介质。
• 19- 超级电容：在系统意外掉电时，为存储控制卡上的 Flash 卡供电，实现关键数据的掉电保护。
• 20- CPU计算节点电源模块：为 CPU 计算节点运行提供电力转换。该模块支持热插拔，并支持 1+1 冗余。
• 21- GPU电源模块：为 GPU 节点、风扇、前部硬盘框模块、网卡转接模块等提供电力转换。它同样支持热插拔，且支持 3+3 冗余。
• 22- PCIe Switch转接板：用于扩展 PCIe 信号，通过 PCIe Switch 实现 GPU 与硬盘、网卡的高效互联。
• 23- 主板：服务器的基石，集成了 BIOS 芯片、PCIe 插槽等基础元器件，用于承载 CPU 和内存。
• 24- 计算节点机箱：将所有计算节点的部件集中整合到一起。
