微电流采集电路设计：I/V转换原理与运放电路实战解析

最近参与了一个检测溶液中重金属离子的项目，采用的是阳极伏安法这种电化学方法。其原理是在特定电位下，使待测金属离子部分还原并沉积在微电极表面，然后再施加反向电压让金属氧化，产生微弱的氧化电流。通过记录电流-电压曲线，根据每种离子特有的峰电位和峰电流，就能定性定量地分析出溶液中的重金属种类与浓度。

项目提出的核心需求，是设计一套能够稳定检测水质中微弱电流的硬件电路。今天，我们就聚焦于这个微电流采集电路的设计与分析。

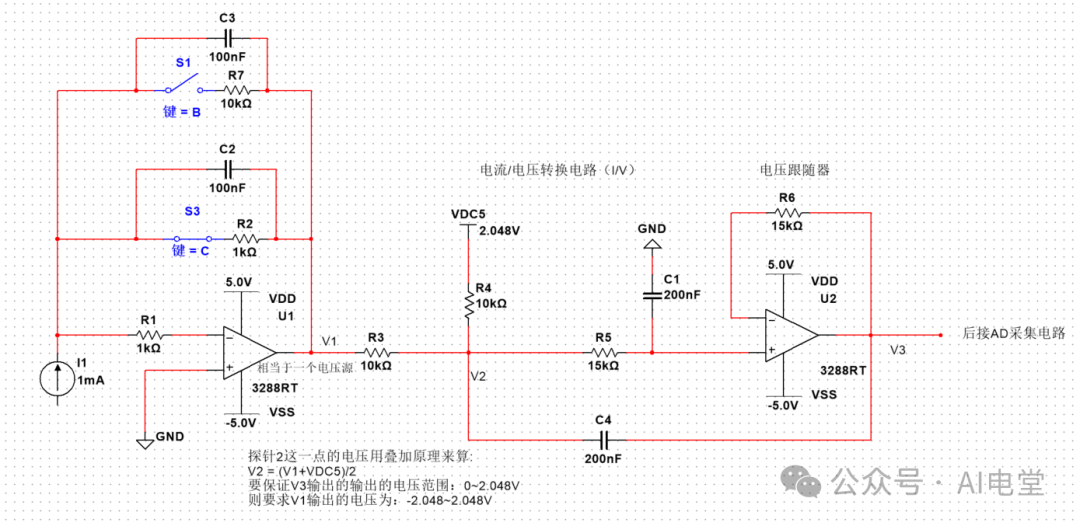

完整模拟电路

电路拆解和分析

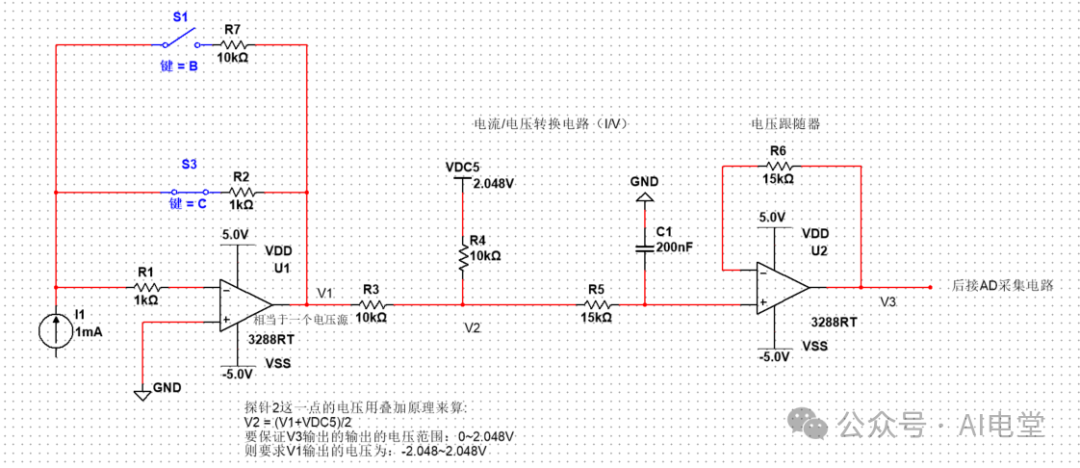

在仿真环节，我们用一个理想电流信号1mA当作被测信号来测试放大效果。为了简化分析，请先暂时忽略电路中所有的电容，得到以下简化电路。

现在，我们把整个放大电路拆解成两部分来分析。

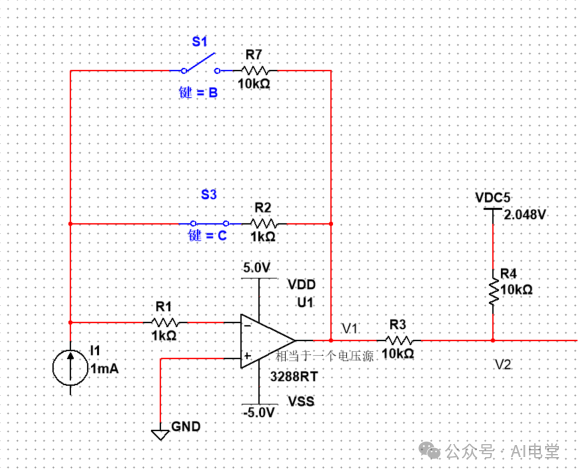

第一级：I/V转换电路

如图所示，电路设置了两个档位，分别由开关S1和S3控制。被测的电流源1mA流经电阻R7或R2，在运放输出端产生电压V1。由于运放同相端接地（根据“虚短”，反相端电势也为0），不难得出V1的输出关系。

档位电阻R	输入电流I	输出值V1
10kΩ	1mA	-I*R = -10V
1kΩ	1mA	-I*R = -1V

注意：使用第一档位（10kΩ）时，V1理论输出为-10V，但图中电路实际无法实现，原因是运放采用±5V供电，输出无法达到-10V。此处仅为原理演示。

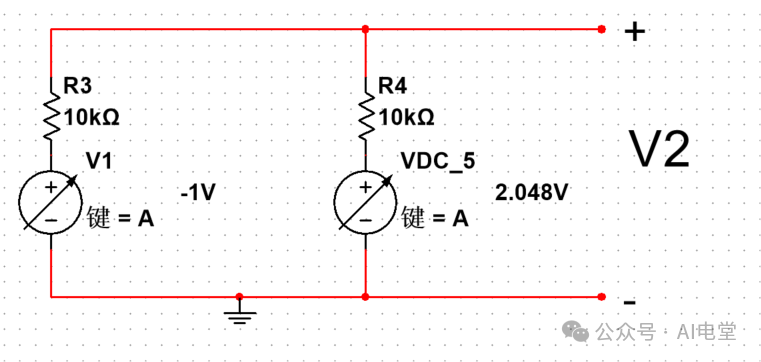

在节点V2处，我们上拉了一个2.048V的参考电压源VDC5。V2将作为后级电压跟随器的输入。由于V1的电压值不受VDC5影响，我们可以把V1等效为一个独立的电压源。它与VDC5并联，等效电路图如下：

这里我们直接用叠加定理来计算V2点的电压（注意：不能直接用电势差计算，因为存在两个独立电源）。

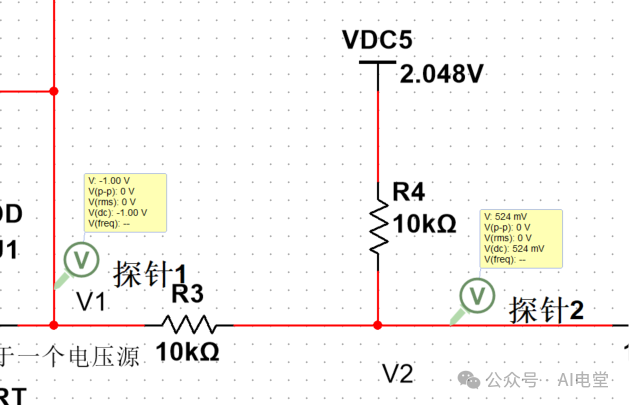

计算仿真结果如下：

特别注意：解释一下为什么V2的电压必须用叠加定理计算。用电势差法计算某点电压的前提是电路中只有一个电源，该点电势只受此电源影响。而在我们的电路中，V1是由电流源和电阻共同作用产生的，它是一个独立电压源，不受VDC5影响。因此，对于这种双电源电路，必须使用叠加定理来分析。

以上就是流压转换（I/V）电路最核心的部分。

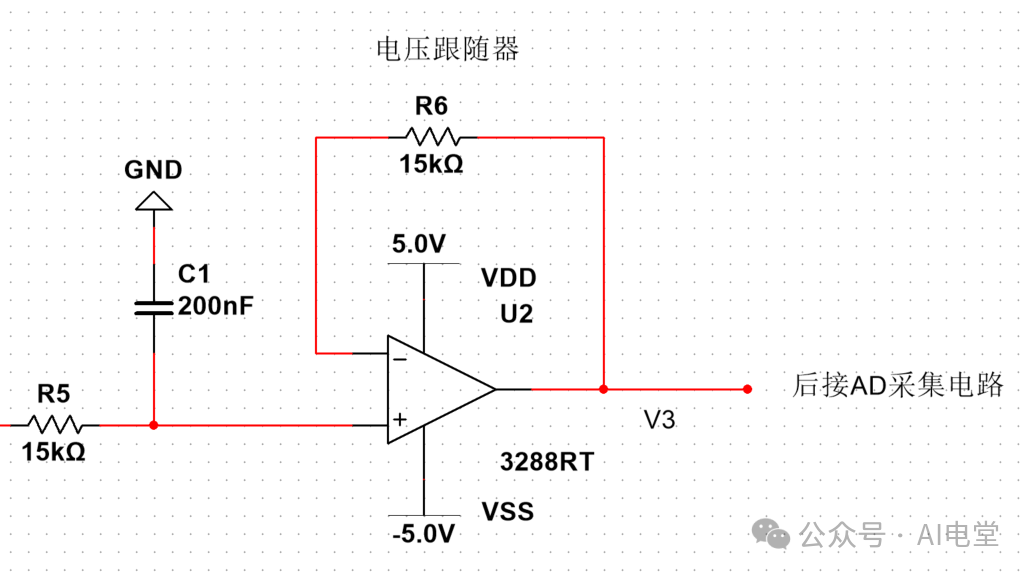

第二级：电压跟随与滤波

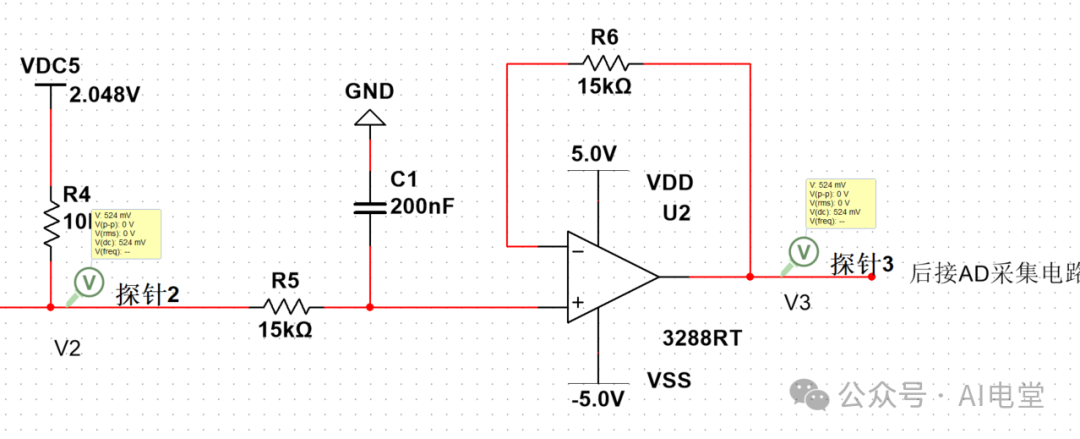

这部分电路相对简单。R5和C1构成了一个低通滤波器，用于在被测信号不理想时滤除高频杂波，其截止频率为 $f = \frac{1}{2πRC}$。后面是一个标准的电压跟随器，用于提高带载能力、隔离前后级。R6是限流电阻，防止过流损坏器件。跟随效果如下图所示，输出V3完美跟随输入V2。

实际检测系统优化

前面的分析基于理想输入，但实际被测信号往往伴随着各种干扰。因此，我们需要在之前分析的电路对应位置加入电容。电容的作用很多，如滤波、去耦、相位补偿等。这里主要讲解本电路中电容的用途。

第一级的电容作用：相位补偿

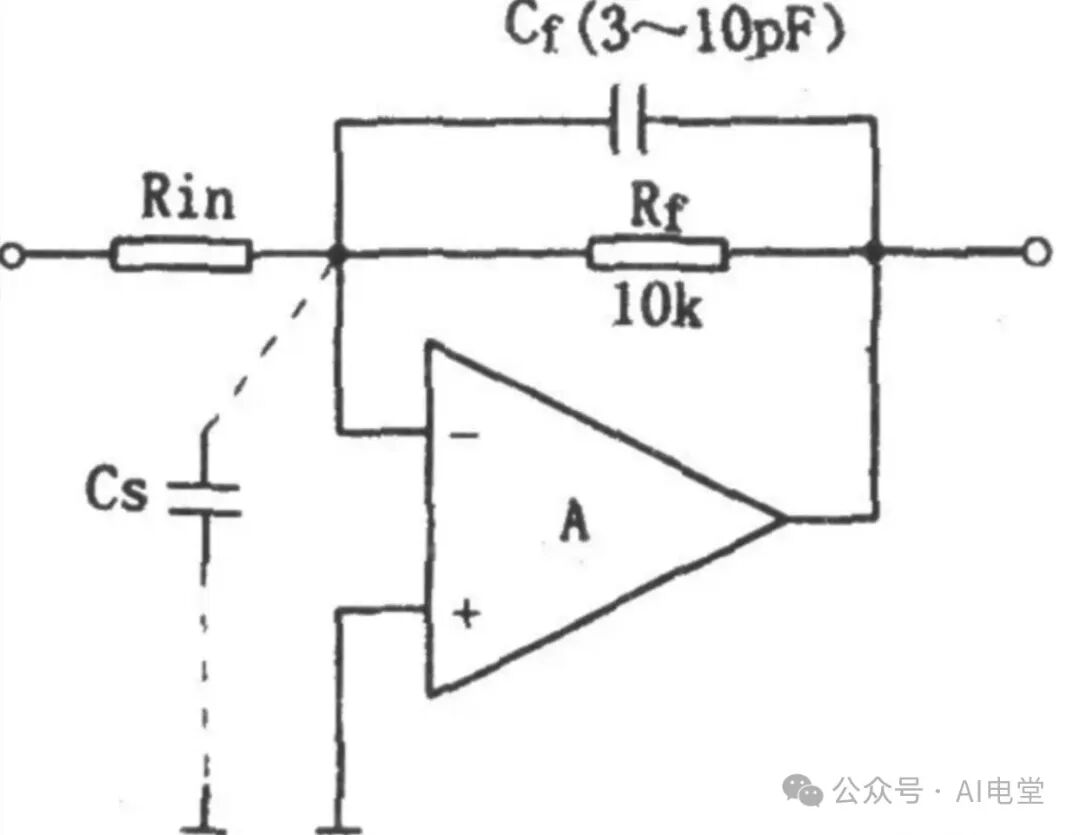

在实际电路中，运放的输入端可以等效为电阻与电容的并联。将第一级的电流源等效后，我们在反馈端并联一个电容Cf，可以起到相位补偿的作用。简单理解：输入端Rin和分布电容Cs构成低通滤波，造成相位滞后；而反馈端的Cf和Rf构成高通滤波，产生相位超前，从而补偿了滞后的相位。

当然，理论计算是存在的，但在成熟的设计阶段，工程师往往依靠调试经验。电容取值需考虑系统带宽（电容越大，带宽越窄）和稳定性（防止振荡）。如果非要计算，可以参考运放输入端的分布电容大小。一个基本原则是：负反馈放大电路要保证输入电阻与分布电容的乘积，等于反馈电阻与补偿电容的乘积。

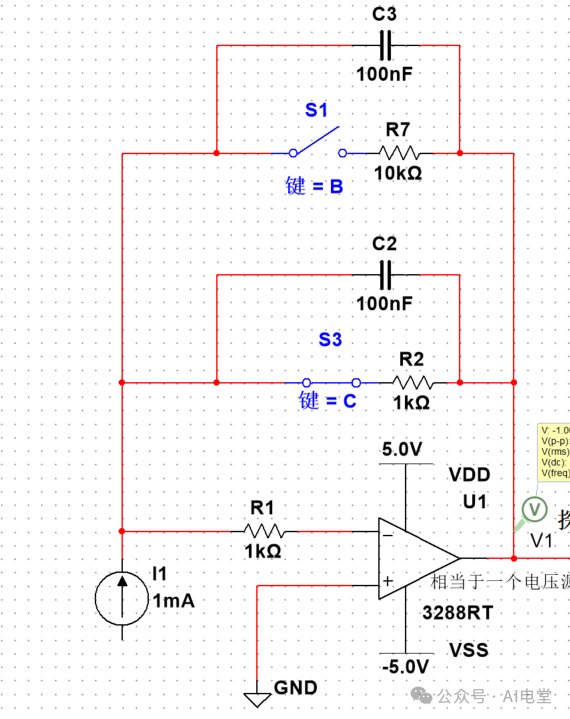

下图是加入了相位补偿电容后的第一级实际电路图。电容值的选择基于经验，在实际电路调试中可灵活更换。

第二级的电容作用：滤波与稳定

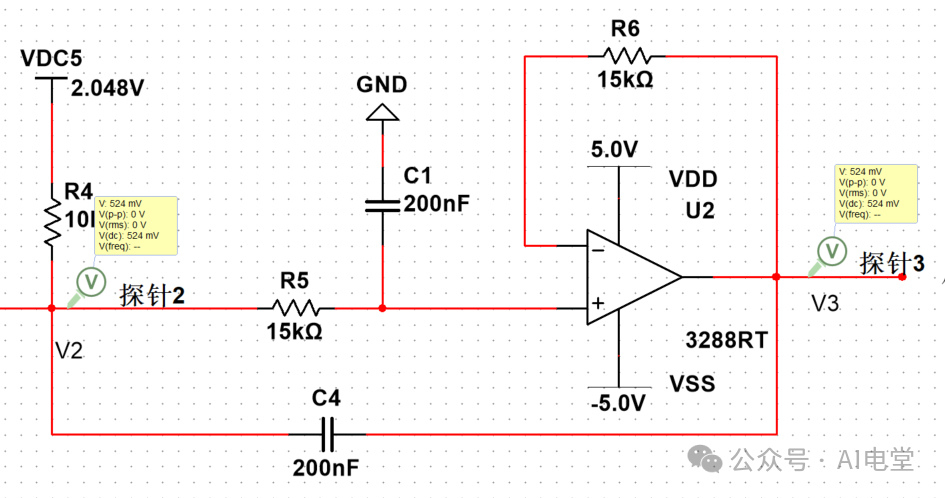

这里的电容C4（图中与R5并联）主要从滤波和储能角度去思考。它能进一步平滑信号，并且当电压跟随器两端因干扰出现瞬时差值时，电容能帮助快速平衡两端电压（这里也带有些许相位补偿的作用）。

最终，经过放大、电平移位和滤波的信号V3，就可以通过AD采集电路输入到MCU中进行后续的数字处理和分析了。
