三极管工作原理详解：BJT如何用小电流控制大电流实现电路开关与放大

双极性晶体管，全称双极性结型晶体管，常被称为三极管，是一种在电子电路中至关重要的三端半导体器件。

本文将深入解析三极管的基础知识，涵盖其基本结构、工作原理、特性曲线以及在放大与开关两种核心应用模式下的操作。最后，我们还将通过一系列动手实验来验证理论。

三极管基础知识：NPN与PNP

三极管有两种基本类型：NPN型和PNP型。在实际应用中，NPN型更为常见，因此本文的讨论将主要围绕NPN型展开。对于PNP型，其所有工作原理与NPN型相同，仅需将所有电压极性和电流方向反转即可。

符号与引脚

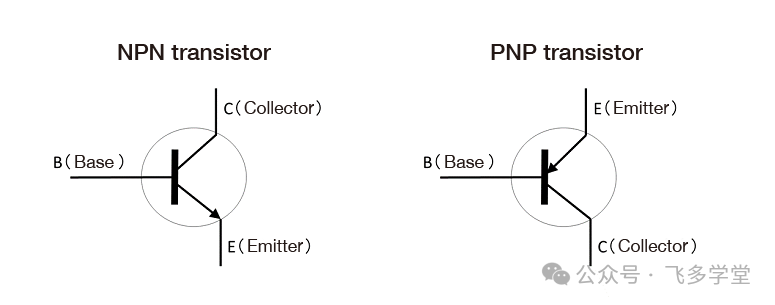

下图展示了NPN型和PNP型三极管的电路符号。

如图所示，三极管的三个引脚分别是：

• Collector：集电极
• Base：基极
• Emitter：发射极

无论NPN还是PNP，带箭头的引脚是发射极。箭头方向指示了常规电流的流向（与电子流方向相反）。关键一点是：箭头总是指向N型半导体材料。

结构与封装

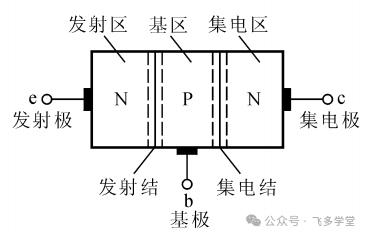

三极管由三层半导体材料构成，形成两个PN结。

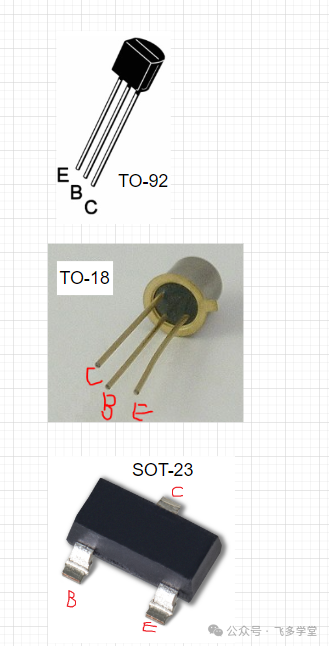

不同应用场景下，三极管有不同的封装形式。下图展示了几种常见的小信号三极管封装及其引脚排列。

例如，塑料封装的TO-92通常采用上图中的引脚排列。金属罐封装的TO-18通常也是类似排列，靠近散热片的引脚通常是发射极。而表面贴装的SOT-23封装，其排列方式也如上图所示。

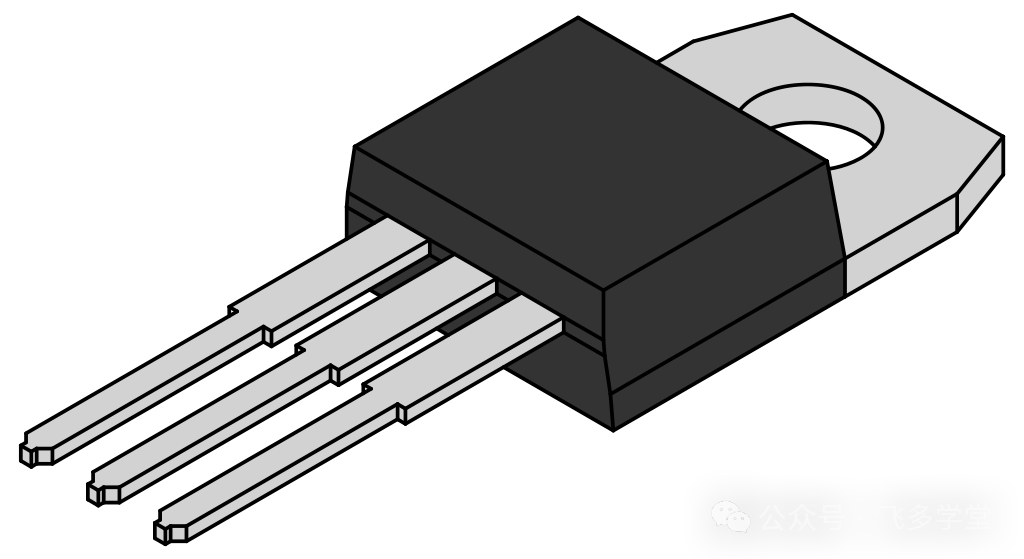

当然，三极管还有许多其他封装，比如常用于中功率场景、带金属散热片的TO-220封装：

以及用于更高功率应用的TO-3封装等。

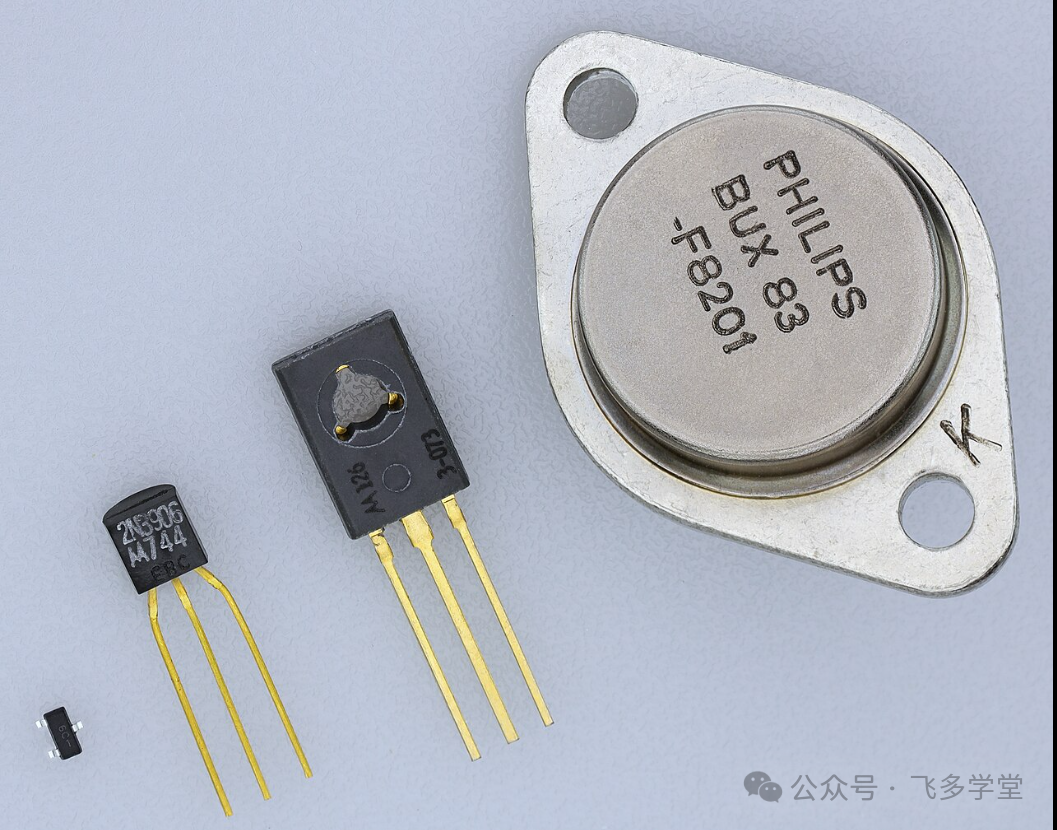

（从左至右：SOT-23， TO-92， TO-126， TO-3）

注意：引脚排列并非绝对统一，具体型号请务必参考其数据手册。

核心原理：从二极管到三极管

温故知新：PN结与二极管

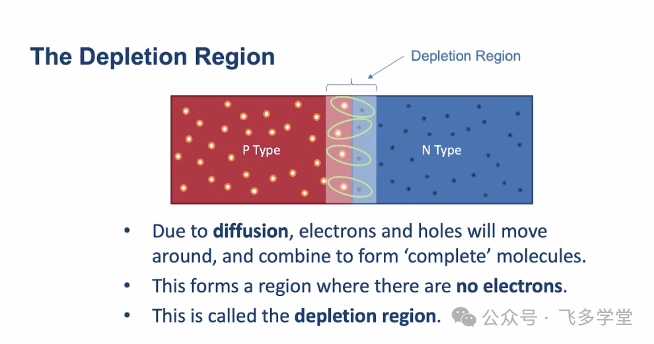

要理解三极管，必须先回顾二极管。二极管的核心是一个PN结，PN结两侧存在一个内建电场形成的“耗尽区”。

• 正向偏置：外部电源正极接P区，负极接N区。外部电场削弱内建电场，耗尽区变窄，电流得以通过。
• 反向偏置：外部电源正极接N区，负极接P区。外部电场与内建电场同向，耗尽区变宽，电流极难通过。

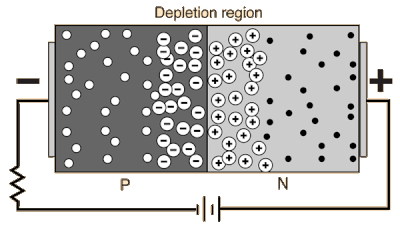

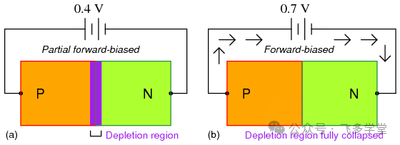

下图展示了二极管在不同偏置状态下的耗尽区变化。

三极管的“开关”逻辑

我们把三极管内部基极-发射极之间的PN结称为发射结，基极-集电极之间的PN结称为集电结。

理解三极管原理，有三条关键信息：

1. 发射结如同一个二极管：它可以被正向偏置导通，也可以被反向偏置截止。
2. 发射结导通是集电极电流流动的前提：当发射结正向偏置导通时，允许电流在集电极和发射极之间流动。
3. 发射结截止则集电极电流为零：当发射结没有正向偏置时，集电极和发射极之间没有电流流动。

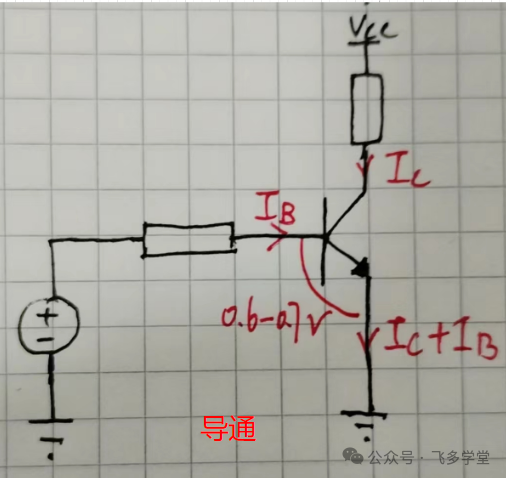

导通状态：当发射结正偏导通时，三极管处于导通状态。此时基极-发射极之间的压降（Vbe）通常为0.6V~0.7V，与硅二极管的正向压降类似。

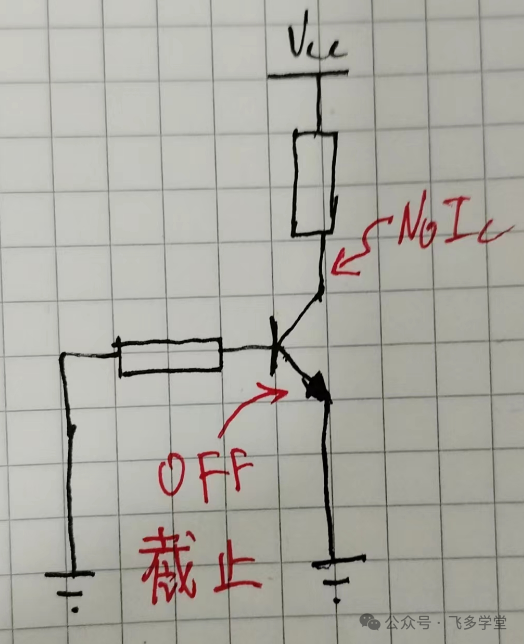

截止状态：当基极-发射极电压不足以使发射结导通时，三极管处于截止状态，集电极-发射极之间几乎没有电流。

三极管的工作区域

根据发射结和集电结的偏置状态，三极管可以工作在三个不同的区域，分别对应不同的功能。

区域定义

• 截止区：发射结电压小于导通电压（约0.6V），发射结反偏或零偏，集电结反偏。此时三极管无放大作用，相当于一个断开的开关。
• 放大区：发射结正偏（Vbe > 0.6V），集电结反偏。此时基极电流（Ib）能有效控制集电极电流（Ic），两者呈近似线性关系，三极管起电流放大作用，相当于一个可调电阻。
• 饱和区：发射结和集电结均正偏。此时即使再增大基极电流，集电极电流也不再明显增大，电流放大系数β显著下降，集电极-发射极压降（Vce）很小，相当于一个闭合的开关。

从电路功能上，三极管电路主要分为两类：

• 放大电路：工作在放大区。要求发射结正偏，集电结反偏。
• 开关电路：工作在截止区和饱和区之间切换。导通时（饱和区）发射结和集电结均正偏。

理解特性曲线

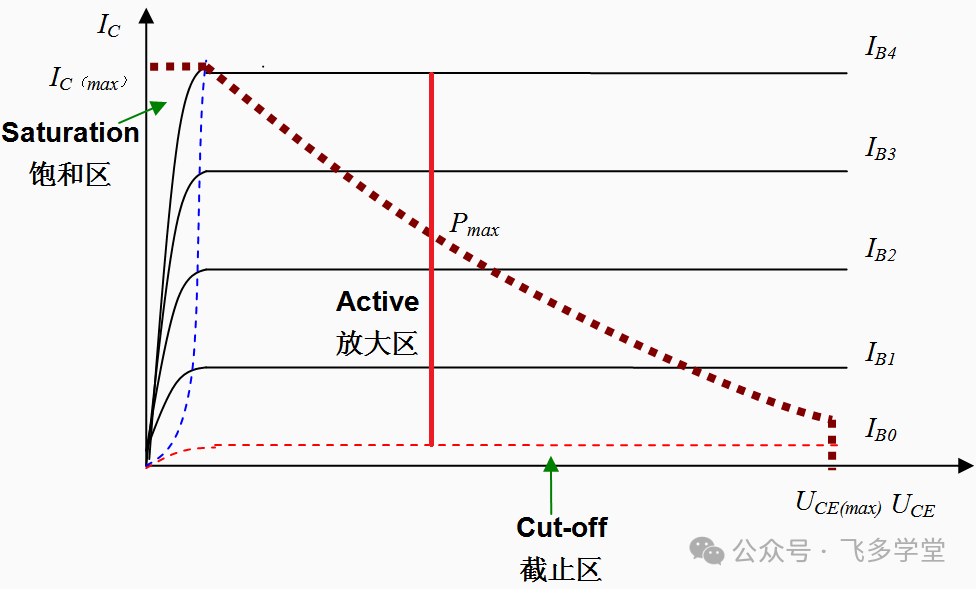

三极管的输出特性曲线直观地展示了其工作区域。下图描绘了集电极电流（Ic）与集电极-发射极电压（Vce）在不同基极电流（Ib）下的关系。

图中清晰划分了三个区域：

• 饱和区：曲线左侧的陡峭部分，Vce很小。
• 放大区：曲线中间近似水平的平坦部分，Ic主要受Ib控制，与Vce关系不大。
• 截止区：最下方Ib=0对应的曲线下方区域，Ic几乎为零。

深入放大区：小电流如何控制大电流？

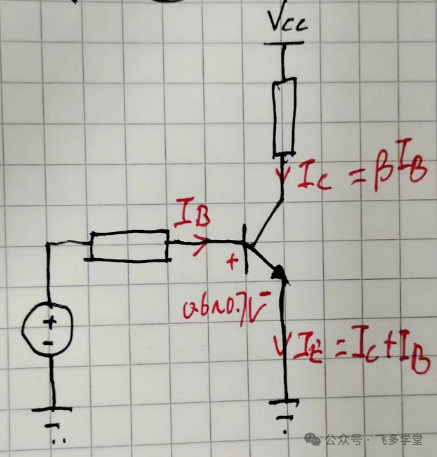

在放大区，我们通过一个电阻给基极提供一个小电流（Ib），从而在集电极获得一个被放大了数十至数百倍的大电流（Ic）。

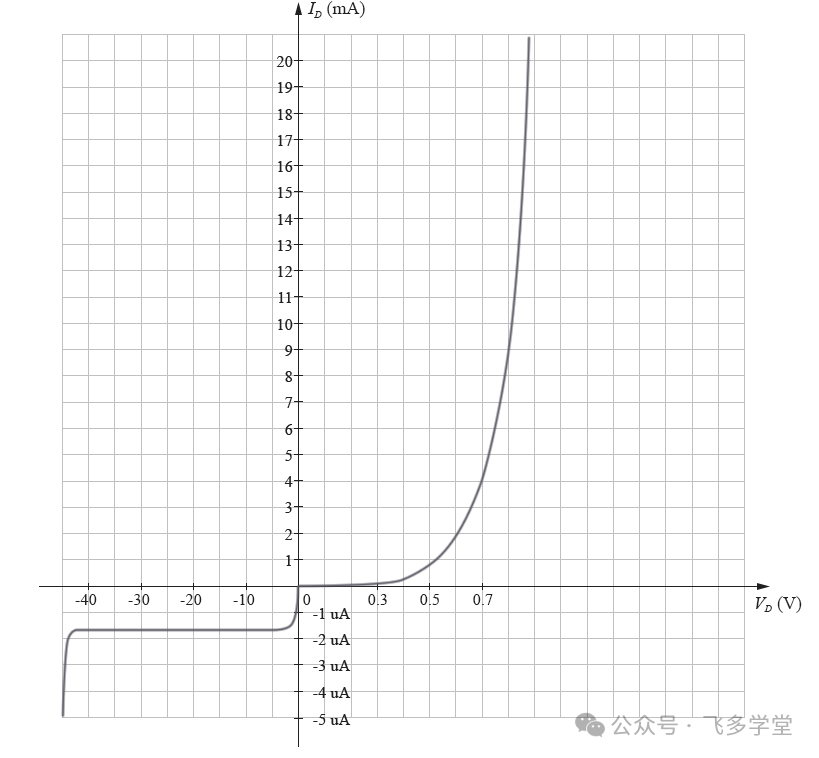

基极-发射极（B-E）之间的发射结遵循二极管特性，其伏安特性曲线如下：

三极管的神奇之处在于：当一个小小的基极电流Ib流过发射结时，它会“允许”一个比它大得多的电流（通常100到200倍）从集电极流向发射极。这个放大倍数称为β（或hfe）。

集电极电流 Ic ≈ β * Ib。
发射极电流 Ie = Ib + Ic。

一个关键问题：在放大区，集电结明明是反向偏置的，为什么会有大量电流（Ic）流过它？这需要我们从半导体物理层面来寻找答案。

饱和区：开关模式

在开关应用中，三极管被驱动至饱和状态。此时，负载（如LED）和其限流电阻上的压降很大，导致集电极电压被拉得很低，甚至低于基极电压，从而使集电结也变为正向偏置。

一旦进入饱和区，集电极电流主要受外部电源和负载限制，而不再随基极电流线性增长。此时三极管集电极和发射极之间的压降（Vce_sat）非常小，通常只有零点几伏甚至更低，就像一个近乎闭合的开关。

揭秘“四两拨千斤”的物理机制

现在我们来回答核心问题：为什么一个反向偏置的集电结，能流过被放大的电流？关键在于三极管内部的结构设计。

独特的内部结构

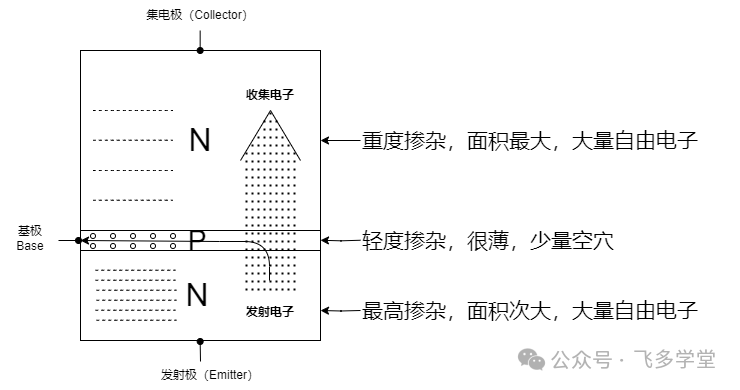

下图展示了一个NPN三极管内部各区域的典型结构。

关键设计在于中间的P型基区：

1. 非常薄：现代三极管基区厚度可能仅10-20纳米。
2. 轻掺杂：P型区中的空穴浓度很低。

载流子的旅程

1. 发射极“发射”电子：当发射结正偏导通（Vbe≈0.7V），发射区（重度掺杂N型）的大量自由电子被“注入”到基区。
2. 基区的“狭窄通道”：由于基区非常薄且空穴极少，大部分涌入的电子来不及与空穴复合。
3. 集电极“收集”电子：集电结虽反向偏置，但集电极接高电位，对电子有强大的吸引力。这些没被复合的电子在基区中扩散很短距离后，就被集电结的强电场“扫”过耗尽区，到达集电极，形成集电极电流Ic。
4. 少部分电子形成基极电流：只有极少数（约1%）电子在基区与空穴复合，为了维持电中性，基极电源需要补充这些空穴，这就形成了很小的基极电流Ib。

最终效果：基极就像一个精密的阀门，用微小的电流（Ib）控制了从发射极到集电极的电子洪流（Ic）。两者之比就是电流放大系数β，完美解释了“以小控大”的奥秘。理解这一机制，是掌握模拟电路设计的基石。

实践出真知：动手实验验证理论

学习电子技术，必须理论与实践相结合。下面通过实验来直观感受三极管的放大与开关特性。

实验一：验证放大区的线性关系

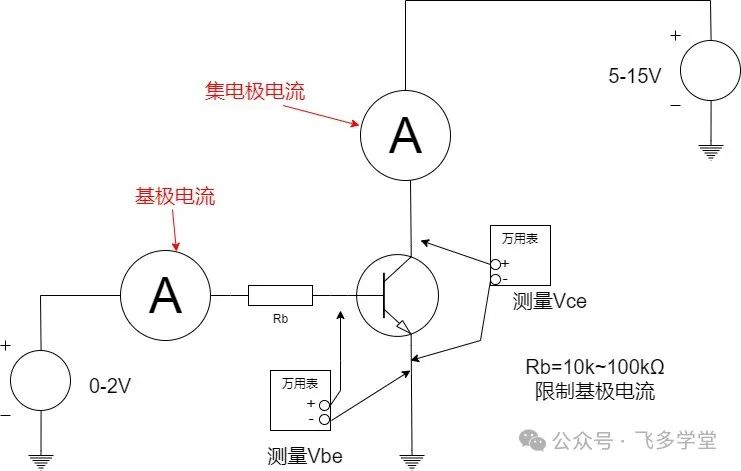

实验电路：搭建一个共发射极放大电路，分别调节基极电流和集电极电压，观察集电极电流的变化。

实验器材：

• 三极管：S8050 (NPN)
• 基极限流电阻Rb：20kΩ
• 两台可调直流电源（分别用于基极和集电极供电）
• 多个万用表（测量Vbe， Vce， Ib， Ic）

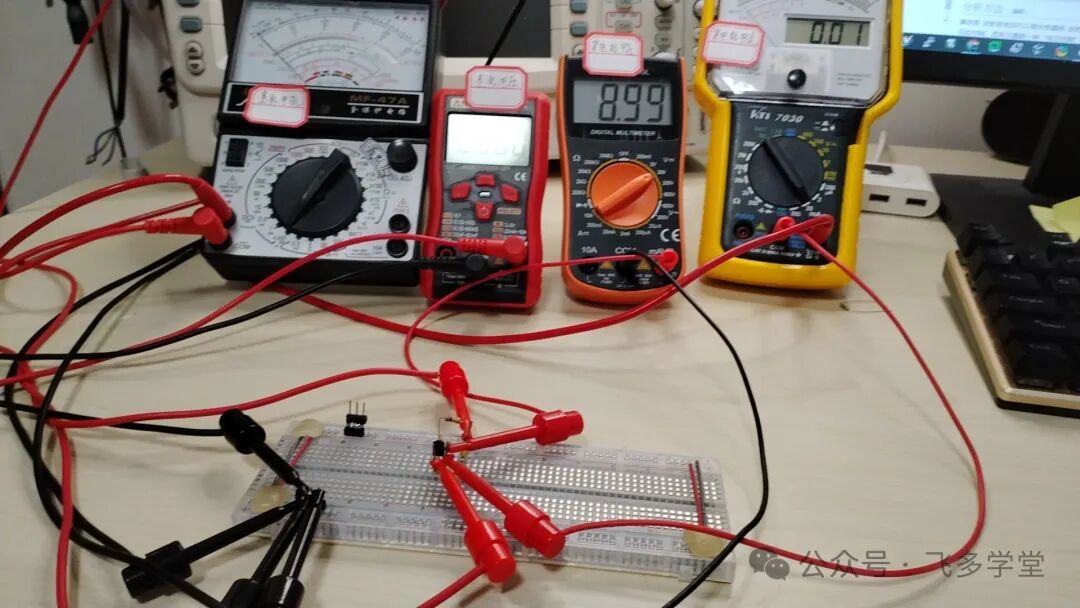

搭建好的实验平台：

实验步骤与数据：

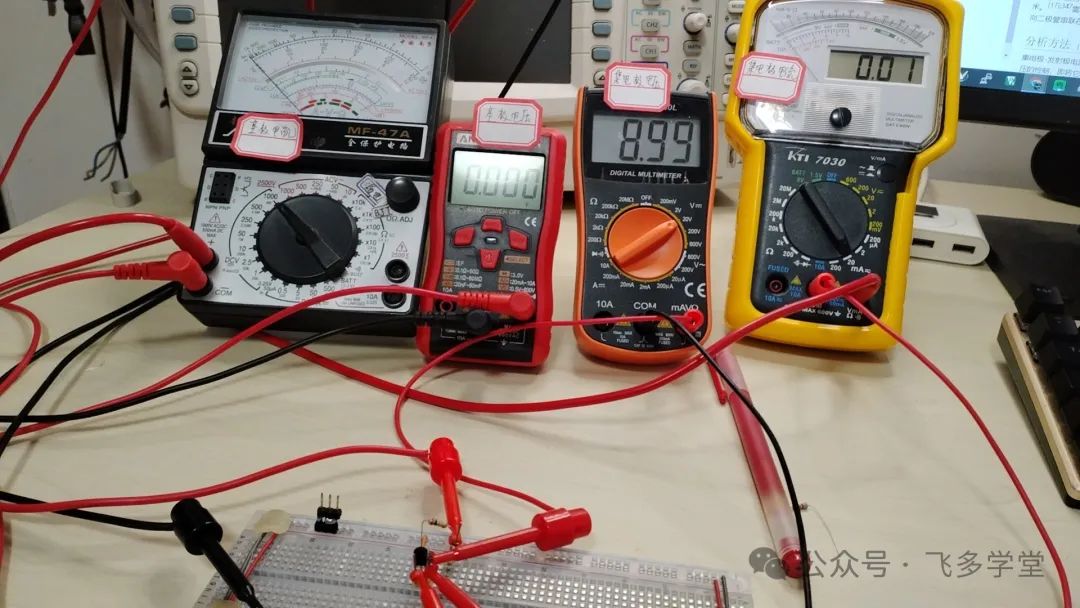

1. 初始状态：集电极电源Vcc固定为9V，基极电源Vb从0V开始调起。此时三极管截止，Ic几乎为0。

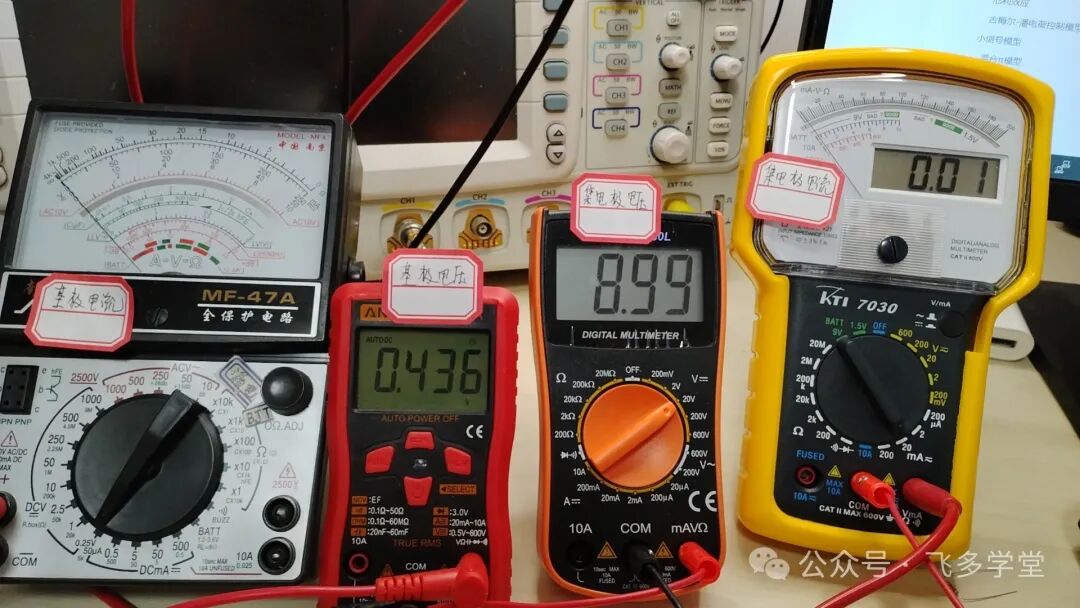

2. 突破开启电压：逐渐增加Vb。当Vb < 0.6V时，Ib和Ic都几乎为零。这与二极管的开启特性一致。

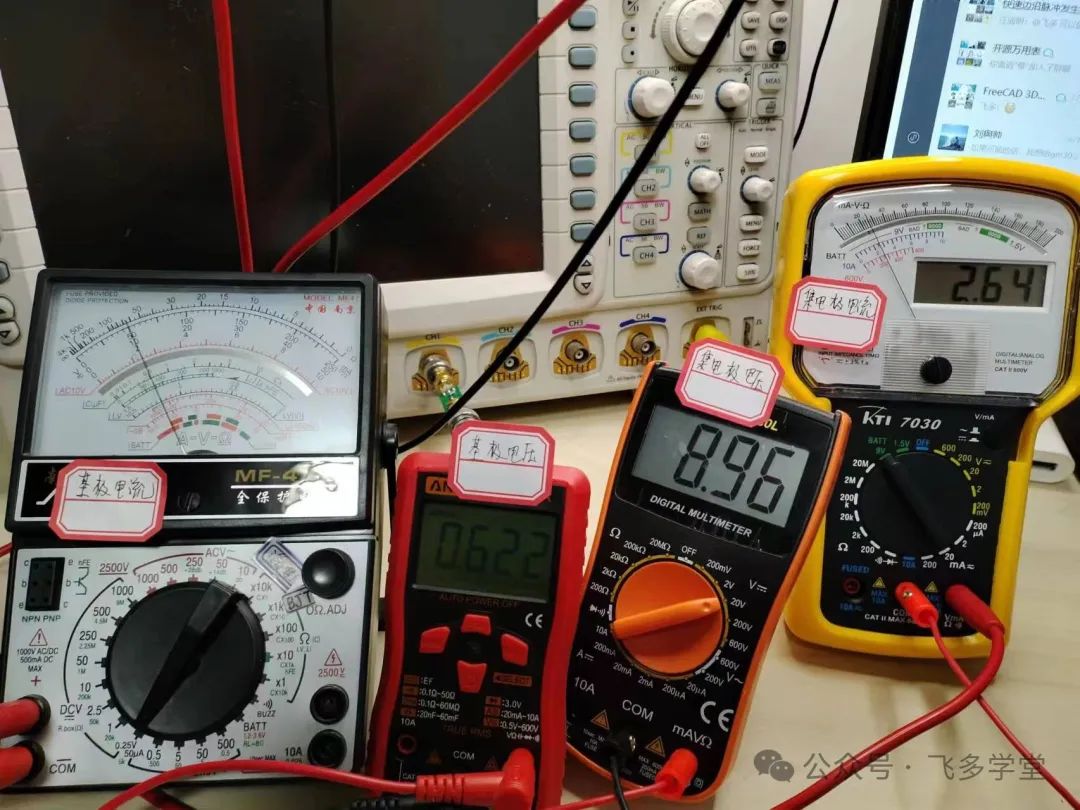

3. 线性放大区测量：继续增加Vb，记录不同Ib下的Ic值。

   • Ib = 10uA时， Ic = 2.64mA， β ≈ 264。
   • Ib = 20uA时， Ic = 5.75mA， β ≈ 288。
   • Ib = 30uA时， Ic = 8.75mA， β ≈ 292。
   • Ib = 40uA时， Ic = 11.64mA， β ≈ 291。

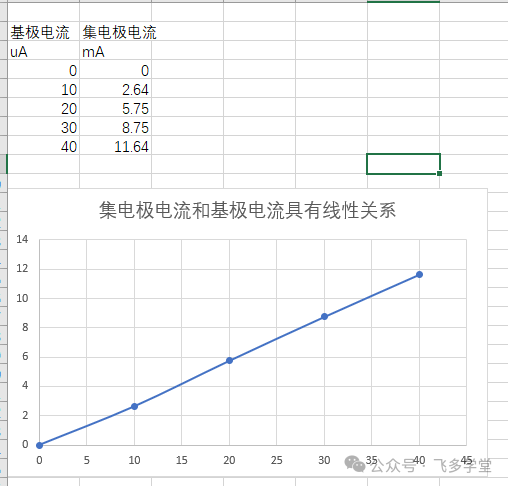

4. 数据分析：将数据绘制成图表，可以清晰地看到集电极电流Ic与基极电流Ib成线性关系，直线的斜率即为β。



5. 改变集电极电压：保持Ib不变（如30uA），改变Vcc（从10V变为5V），观察Ic变化很小（从7.98mA变为6.8mA），验证了在放大区Ic主要受Ib控制，对Vce变化不敏感的特性（早期效应的影响较小）。

实验二：观察开关（饱和）状态

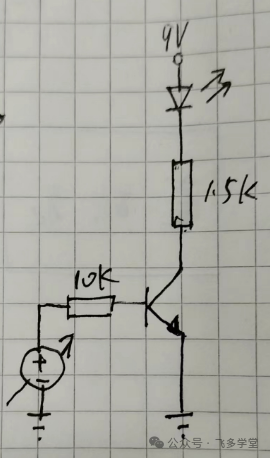

实验电路：用三极管驱动一个LED，使其工作在饱和开关状态。

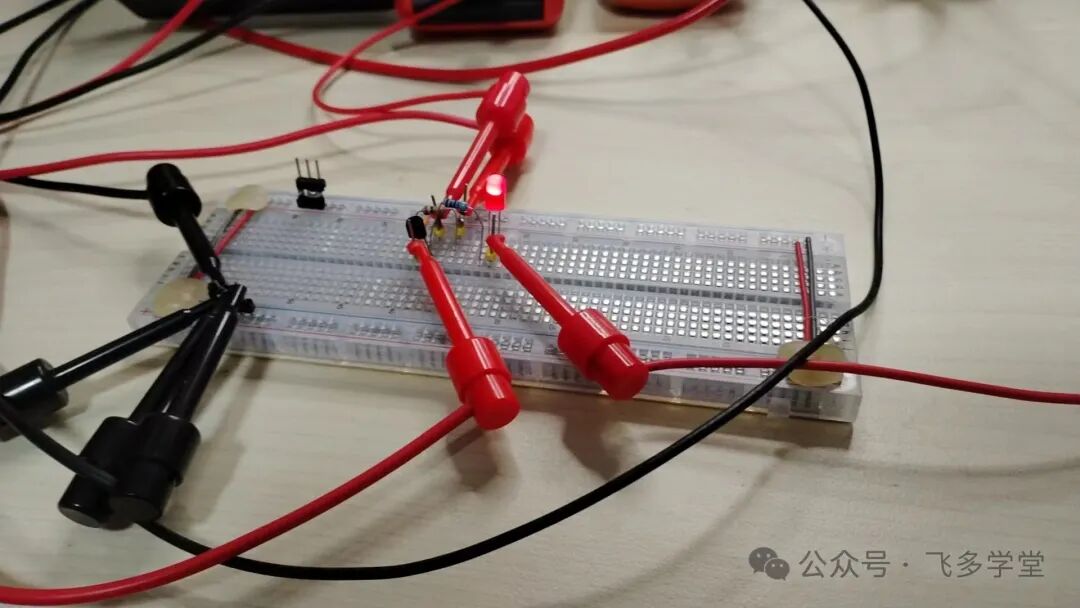

搭建好的电路：

关键现象：

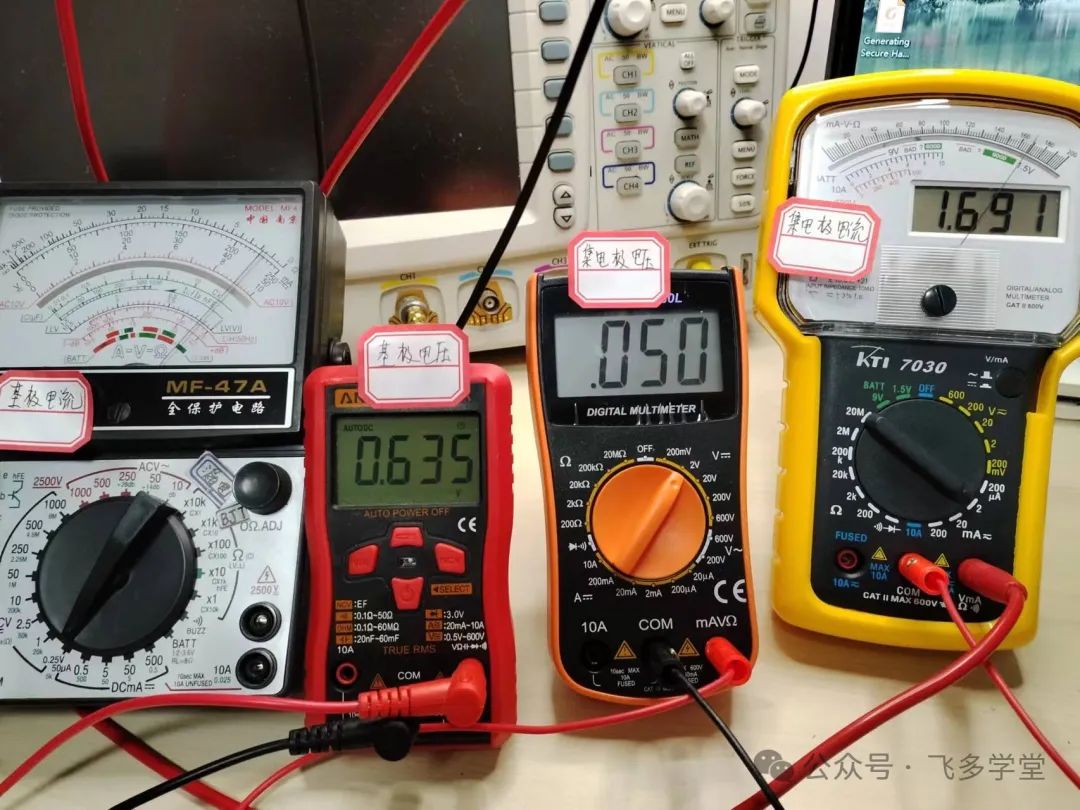

当三极管饱和时，测量Vbe约为0.635V，而Vce被拉低到仅0.05V。此时集电结电压 Vbc = 0.635V - 0.05V = 0.585V > 0，说明集电结也已正偏。
此时，电流放大倍数β变得很低，例如 Ic=1.691mA， Ib=45uA， β仅为38左右。

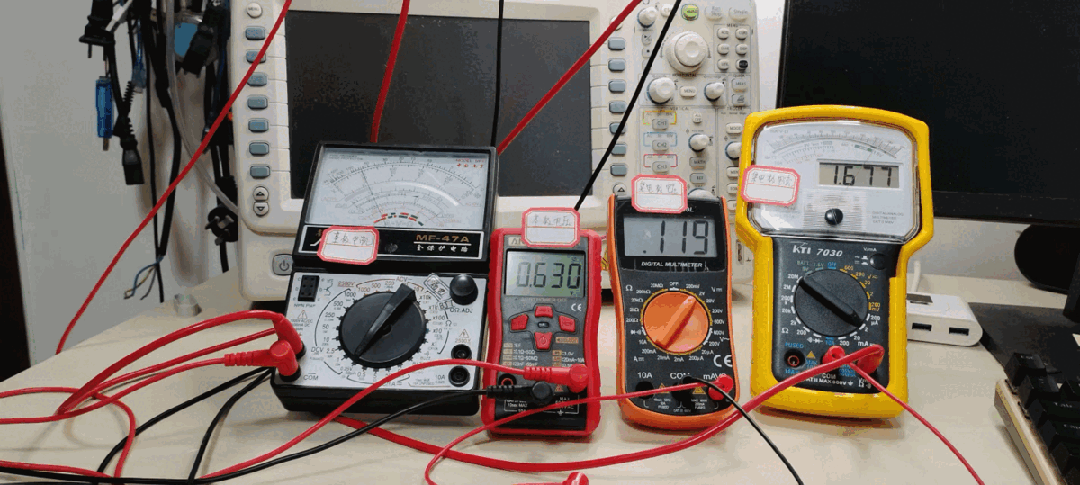

最有力的证明：在饱和状态下，继续增大基极电流Ib，集电极电流Ic几乎不再增加。下图动态展示了基极电流表指针摆动时，集电极电流表指针几乎不动的现象。

这证实了饱和区的核心特点：Ic已达到由电源和负载决定的最大值，不受Ib控制，三极管相当于一个闭合的开关。

核心要点总结

回顾三极管用作放大时的物理过程，可以总结为以下几个关键点：

• 基极电压高于发射极电压，使发射结正向偏置。
• 大量电子从发射区注入到基区。
• 由于基区掺杂很轻且非常薄，只有极少电子（约1%）与空穴复合，形成微小的基极电流Ib。
• 绝大多数电子（约99%）在基区中扩散，并被集电结的反偏电场收集，形成大的集电极电流Ic。
• 从而实现 Ic = β * Ib 的电流放大关系。

掌握三极管的截止、放大、饱和三个工作状态及其转换条件，是分析和设计一切晶体管电路的基础。从简单的逻辑门到复杂的放大器，其底层都离不开晶体管的这种可控开关与电流放大特性。希望本文的理论解析与实验验证能帮助你真正理解三极管的工作原理。如果你想继续深入探讨更多电子技术实践，欢迎在云栈社区交流分享。
