射频接头选型指南：从SMA到毫米波，如何根据频率与应用场景选择RF连接器

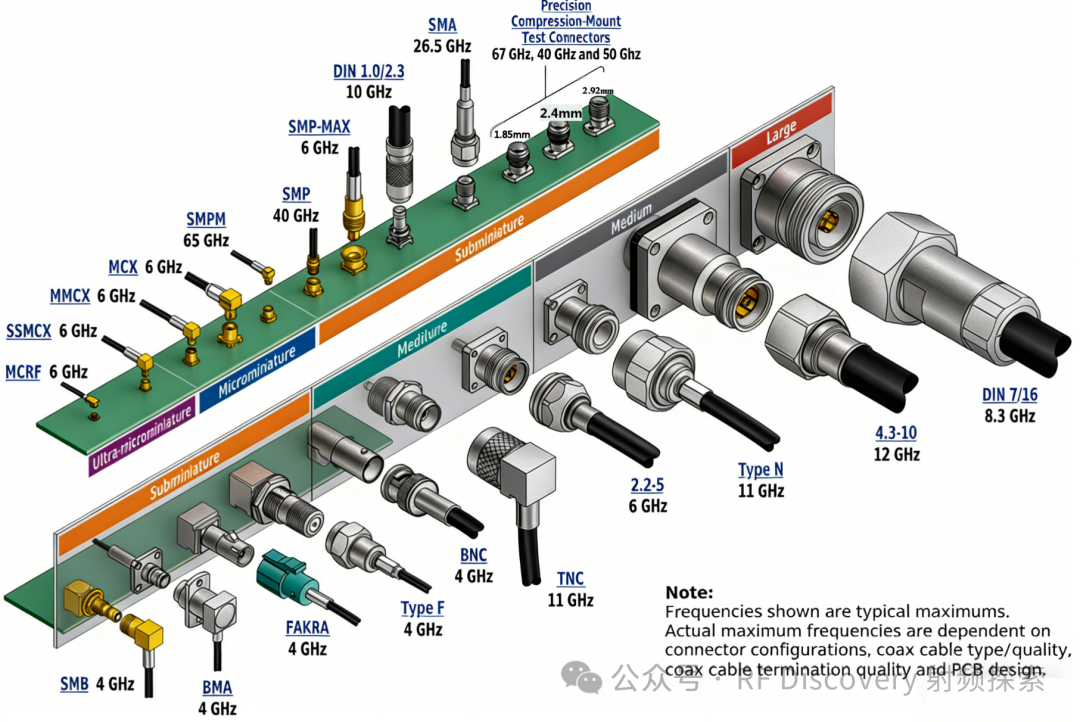

下方示意图清晰展示了射频同轴连接器的选型参考，按照尺寸从 超微型 → 微型 → 亚微型 → 中型 → 大型 进行分类。它不仅提供了不同接头的外观，还标注了各自的典型最高频率，是RF工程设计与测试中非常实用的速查工具。

🔍 分类与核心参数

✨ 关键技术细节

1. 尺寸与频率的关系

接头的外导体尺寸越小，通常支持的最高频率越高：

• 精密压缩式接头（2.92mm / 2.4mm / 1.85mm）可覆盖到 67 GHz，是进行毫米波测试的核心选择。
• 大型接头（如 DIN 7/16）的设计则更侧重于大功率承载和低互调性能，因此在频率上限上会相对保守一些。

2. 频率标注说明

图中提供的频率数值均为典型最大值。在实际工程中，连接器能达到的极限频率还受到多种因素的综合影响：

• 连接器自身的具体结构与装配精度。
• 所使用的同轴电缆的类型、阻抗特性以及介质损耗。
• 电缆端接的工艺质量（例如焊接或压接的水平）。
• PCB的布局设计与阻抗匹配的实现情况。

3. 典型应用场景

• 实验室测试：SMA、精密压缩式接头（2.92mm/2.4mm/1.85mm）几乎是标配，它们能覆盖从直流（DC）到毫米波的广泛测试需求。
• 基站通信：Type N、4.3-10、DIN 7/16 等接头主打大功率、低互调，是保障基站信号稳定、高效传输的关键部件。
• 便携 / 车载设备：MMCX、MCX、FAKRA 等微型接头在这里大显身手，在有限的体积内提供了可靠的射频连接。

💡 选型实用建议

面对种类繁多的射频接头，如何做出合适的选择？你可以根据以下场景对号入座：

• 高频/毫米波应用：应优先考虑 SMPM、SMA 或 2.92mm/2.4mm/1.85mm 这类精密接头，以确保信号完整性。
• 基站 / 大功率场景：选择 Type N、4.3-10 或 DIN 7/16，此时需要重点关注接头的功率容量和互调失真指标。
• 板级高密度互联：MCRF、SSMCX、MMCX 等超微型或微型接头是节省空间的最佳选择。
• 通用测试 / 教学实验：SMA、BNC、TNC 凭借其高普及度和性价比，是最通用、最易获取的选择。

希望这份指南能帮助你在项目开发或实验中快速定位合适的射频连接器。如果你对更底层的信号完整性、PCB设计原理感兴趣，欢迎到 云栈社区 的相关板块深入探讨。
