射频技术原理详解：从南京偏航事件透视卫星导航频段与抗干扰策略

不清楚大家注意到了没有网上的这件事情，南京部分区域出现的卫星导航集体偏航，虽经官方澄清是局部环境干扰所致，却还是让不少人捏了把汗：我们每天依赖的导航，居然也会“迷路”？

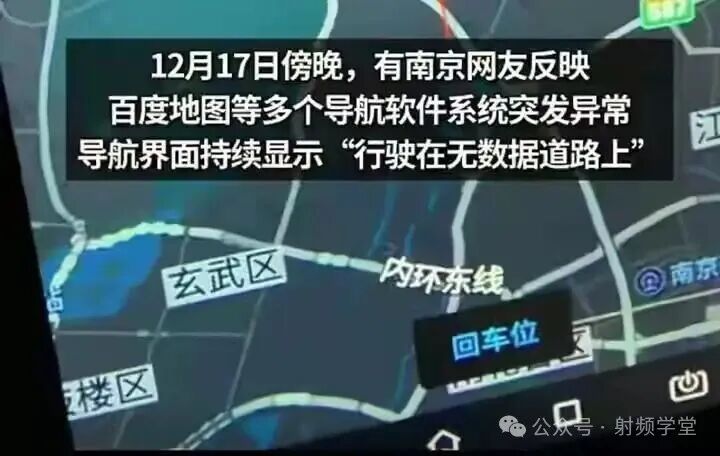

图1：导航软件显示在“无数据道路”上行驶，为典型信号异常现象

这件事情经过几天的发酵，主流推测指向安保部门启动了临时性GNSS干扰设备，功率过大导致附近的导航信号受到了压制。

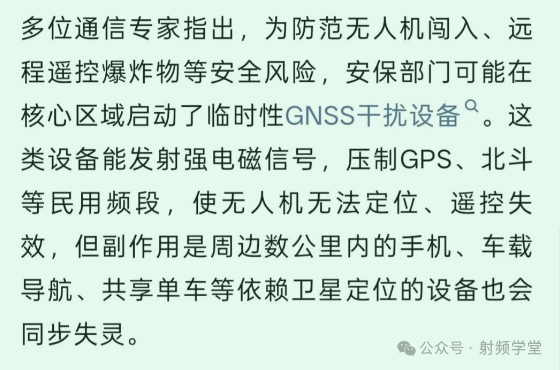

图2：GNSS干扰设备产生的强电磁信号会压制卫星信号

既然提到了干扰，就不得不深入探讨卫星导航系统的核心之一：射频技术。从卫星发射信号到手机接收定位，从厘米级农业耕作到远洋渔船通信，每一个环节都离不开射频信号的“穿针引线”。今天，我们就从射频技术的发展、频段密码、实际应用到风险应对，全方位拆解卫星导航背后的“射频逻辑”。

先搞懂：卫星导航（GNSS）和射频，是“生死相依”的关系

射频技术在导航系统中起着决定性作用，甚至可以说：没有射频，卫星导航就是“哑巴+瞎子”。

我们常说的全球卫星导航系统GNSS，比如北斗、GPS、伽利略等，本质上就是“太空信号塔+地面接收机”的组合。卫星在2万公里高空持续播发信号，地面设备（手机、导航仪）接收信号后计算位置——而这“播发”和“接收”的信号载体，就是射频电磁波。

图3：卫星导航系统依赖于卫星发射的射频信号

打个通俗的比方：如果GNSS是“快递系统”，卫星就是“快递站”，要送的“包裹”是定位数据（星历、时间戳），而射频信号就是“快递车”；地面接收机则是“快递网点”，需要靠射频技术“签收”包裹，再拆解数据算出位置。

具体来说，射频技术在卫星导航里扮演两个关键角色：

1. 卫星端：信号发射的“发射器”
   卫星上的射频模块会将定位数据调制到特定频率（比如北斗的B1频段），再通过功率放大器放大信号，经天线辐射到地面。这个过程就像“用特定频道广播信息”，只有调对“频道”的接收机才能收到。

2. 用户端：信号捕捉的“解码器”
   我们手机里的北斗/GPS芯片，本质是小型化的射频接收机。它先通过天线捕捉微弱的卫星射频信号（功率低至-160dBW，相当于从月球上看地球上一根蜡烛的亮度），再通过低噪声放大器放大信号，最后解调提取定位数据。这个过程就像“在嘈杂的菜市场里，精准听到某个人的说话声”。

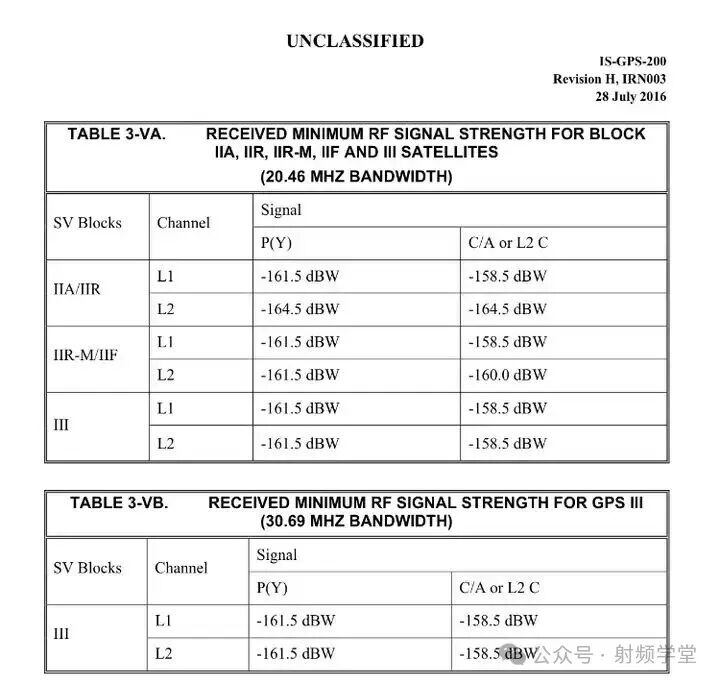

图4：GPS等卫星信号到达地面时极其微弱（-158.5 dBW级别）

可以说，射频的性能直接决定了导航的精度和可靠性：信号捕获能力弱，就会“搜不到星”；抗干扰能力差，就会像南京事件那样“偏航”；频段匹配错，甚至连信号都收不到。

卫星导航系统中的频段密码

如果把卫星导航比作“电台”，那么频段就是“电台频道”——不同系统有专属频道，不同频道对应不同用途（民用/军用、普通定位/精密定位）。目前全球主流的四大GNSS（北斗、GPS、GLONASS、伽利略），各有一套频段体系，而这些频段的选择，全靠射频技术的特性决定。

为什么频段是“核心密码”？

卫星导航的射频频段的选择不是随意的，要满足三个关键要求：

• 穿透性：能穿过电离层、对流层，减少信号衰减（比如L频段信号对大气穿透性好，成为主流）；
• 抗干扰：避开民用通信频段（比如手机4G/5G频段），减少相互干扰；
• 精度潜力：不同频段受电离层误差影响不同，多频段组合能校正误差，提升精度。

四大GNSS频段详解：民用看L1/B1，军用靠L2/B3

为了让大家看得清晰，我整理了四大系统的核心射频频段，每个频段的用途和特点一目了然：

图5：北斗、GPS、GLONASS、Galileo系统核心频段对比

从表格能看出几个关键规律：

• 民用“通用频道”
  北斗B1、GPS L1、伽利略E1都集中在1575MHz左右，这样手机等设备只需一个多模射频芯片，就能同时接收多个系统信号，比如你的手机导航，可能同时用了北斗B1和GPS L1信号，精度更高；
• 军用“专属频道”
  北斗B3、GPS L2都采用加密信号，且带宽更大（北斗B3带宽±10.23MHz），能抵御故意干扰，比如敌方想屏蔽信号，难度比干扰民用频道大得多；
• 精密定位“秘密武器”
  北斗B2、GPS L5、伽利略E5a都在1176-1207MHz频段，这些频段受电离层影响小，双频（比如B1+B2）组合能把定位精度从米级提升到分米级，甚至厘米级。

举个例子：农民用北斗导航播种机时，就是靠B1+B2双频信号，配合射频接收机的高精度解调技术，实现“行距误差不超过5厘米”；而远洋渔船的北斗终端，除了用B1定位，还靠B3频段的短报文功能发求救信号，这个频段的抗干扰能力，能保证在台风天气里信号不中断。

GNSS射频技术进化史

卫星导航的精度提升，本质是射频技术的“打怪升级”史。短短几十年，射频技术从“单频凑活定位”，发展到“多频精密定位”，再到“抗干扰+小型化”，每一步都解决了之前的痛点。

第一代：单频时代（1980s-2000s）——“能定位，但不准”

早期的GPS和北斗一号，都用单频射频技术（比如GPS L1），原理很简单：接收机只接收一个频段的信号，通过计算信号传播时间差定位。

但这个时代有个致命痛点：电离层误差。电离层（距地面60-1000公里的大气层）会让射频信号“变慢”，比如L1频段信号穿过电离层时，传播速度会偏差0.1-1米/秒，导致定位误差达到10-15米。在空旷地区还好，到了城市里，再加上建筑物遮挡，误差能到20米以上——这就是为什么早期导航会“带你绕路”。

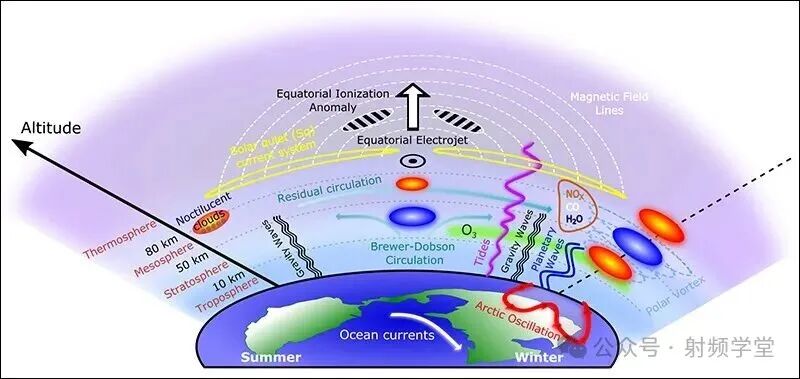

图6：射频信号穿过电离层时会产生延迟，导致定位误差

当时的射频接收机也很笨重，比如1990年代的车载GPS，体积有砖头大，需要外接天线，功耗还高，普通消费者根本用不起。

第二代：多频技术（2010s-2020s）——“校正误差，精度跃升”

为了解决电离层误差，射频技术进入“多频时代”——简单说就是“用不同波长的尺子量距离，相互校正”。

比如北斗三号的B1+B2双频接收机，会同时接收1561MHz（B1）和1207MHz（B2）的信号。由于电离层对不同频率信号的影响不同（频率越高，影响越小），接收机可以通过两个频段的信号延迟差，反推出电离层的干扰程度，再校正定位结果。这样一来，定位精度直接从米级降到分米级，甚至厘米级（配合差分技术）。

多频射频技术还解决了“搜星难”的问题。比如在城市峡谷（高楼之间），单频信号容易被遮挡，但多频接收机可以接收不同频段的信号——B1频段绕射能力强，能穿过高楼缝隙；B2频段穿透力强，能减少反射干扰，两者结合，搜星成功率从60%提升到95%以上。

第三代：抗干扰+小型化（2020s-至今）——“又准又稳，还能装进口袋”

随着自动驾驶、物联网的普及，射频技术又迎来两个新要求：抗干扰和小型化。

（1）抗干扰：从“被动接收”到“主动防御”

卫星射频信号非常微弱（-155~-160dBW），比手机信号弱100-1000万倍，很容易被干扰——比如有人用“GPS干扰器”（淘宝几十块钱就能买到），就能让周围100米内的导航设备失灵。

为了应对这个问题，现代射频接收机加入了“抗干扰技术”：

• 自适应天线：通过多个天线单元，自动识别干扰信号的方向，然后“避开”干扰方向接收卫星信号，就像“用手挡住耳朵，只听正面的声音”；
• 信号滤波：在射频芯片里加入窄带滤波器，只允许特定频段的卫星信号通过，比如只让北斗B1信号过，其他干扰信号（比如广场舞音箱的无线信号）被过滤掉；
• 加密传输：军用射频接收机采用“扩频技术”，把信号打散到更宽的频段传输，敌方即使想干扰，也不知道该瞄准哪个频率。

（2）小型化：从“砖头大”到“指甲盖小”

现在你的手机里，北斗/GPS芯片只有指甲盖大小，这背后是射频技术的“微型化革命”：

• 集成化射频芯片：把低噪声放大器、滤波器、解调器等多个射频模块，集成到一个芯片上，体积缩小90%，功耗降低80%；
• 微带天线：手机里的卫星导航天线，是用PCB板上的铜箔制成的微带天线，厚度只有0.1毫米，能贴在手机主板上，不占空间。

比如HD8120芯片，就是集成了多模双频射频模块，体积小巧却能实现高精度定位。

图7：现代GNSS芯片高度集成，支持多频段与抗干扰功能

未来：射频技术与5G/6G的“跨界融合”

现在射频技术又有了新方向——和5G/6G通信融合，打造“定位+通信”一体化系统。

比如5G基站可以发射辅助定位信号，手机的射频接收机同时接收卫星信号和5G基站信号，定位速度从10秒缩短到1秒，在室内也能定位（卫星信号进不去室内，但5G信号可以）；未来6G时代，卫星和基站会共用射频频段，手机不用切换模式，就能同时实现“全球导航+超高速通信”——比如你在沙漠里，既能用北斗定位，又能靠6G卫星信号发视频。

射频技术“渗透”生活：不止导航，这些场景都离不开它

提到卫星导航，你可能只想到手机导航，但实际上，射频技术支撑的应用，早已渗透到生活的方方面面——从你吃的米饭，到你坐的高铁，甚至你用的电，都有卫星导航射频技术的影子。

民用场景：射频技术让“精准生活”成为可能

（1）智慧农业：厘米级播种，靠射频“控精度”

现在的农民种地，早已不是“凭经验”——他们用的北斗导航播种机，靠B1+B2双频射频接收机，实现“行距5厘米、株距10厘米”的精准播种，每亩地能省种子20%，产量提升15%。

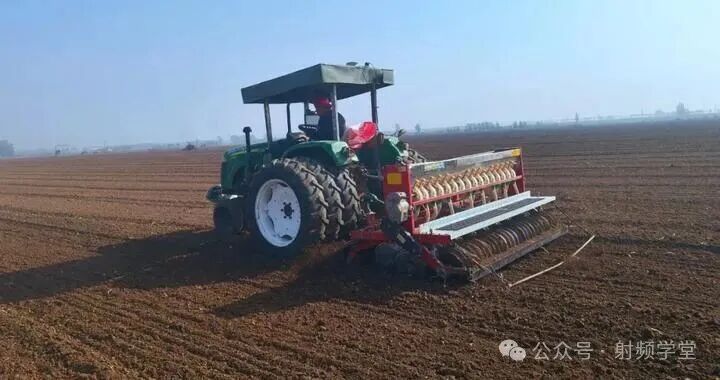

图8：基于双频北斗射频定位的智慧农业应用

背后的射频技术：播种机的射频接收机每秒接收20次北斗信号，配合农机上的毫米波雷达（也是射频技术），实时调整播种机的行进方向，误差不超过2厘米。

（2）自动驾驶：射频“眼睛”，防追尾防偏航

特斯拉、比亚迪的自动驾驶系统，除了靠摄像头、激光雷达，还靠多模射频接收机——同时接收北斗、GPS、伽利略的信号，定位精度达10厘米，配合5G信号，能实时判断“是否偏离车道”“与前车距离多少”。

图9：高精度GNSS定位为自动驾驶提供关键的位姿信息

比如在高速公路上，自动驾驶汽车的射频接收机，每100毫秒更新一次位置，一旦发现偏航，立即通知转向系统修正，比人类反应快10倍。

（3）手机支付：射频授时，防诈骗

你用手机扫码支付时，银行系统需要精准的时间同步，否则可能出现“一笔钱扣两次”的情况。这个时间同步，就是靠北斗的射频授时功能——银行的服务器上，有北斗射频授时模块，接收北斗B3频段的高精度时间信号，时间误差不超过1微秒（百万分之一秒），确保全国所有银行的时间统一。

特殊场景：北斗射频技术的“独家优势”

相比GPS，北斗的射频技术有个“独门绝技”——短报文通信，这让它在特殊场景下不可或缺。

（1）远洋渔业：射频短报文，渔民的“救命信号”

我国有200多万渔民，在远海捕鱼时，手机没有信号，但北斗终端能靠B3频段的短报文功能，发“我在东经120°，北纬30°，一切安全”这样的短信，还能接收台风预警。

图10：北斗系统特有的短报文功能在远洋通信中发挥关键作用

背后的射频技术：北斗的GEO卫星（地球同步卫星），用高功率射频放大器发射B3频段信号，覆盖范围达3000公里，渔民的终端用小型抛物面天线接收信号，即使在8级台风里，短报文的发送成功率也能达到98%。

（2）防灾减灾：射频信号“抢时间”

2023年河南暴雨时，很多基站被淹，通信中断，但救援人员用北斗终端，靠B1+B3双频信号，把灾情数据（比如哪个村庄被淹）通过短报文发给指挥部，为救援争取了时间。

这里的射频技术：救援终端的射频接收机有“低功耗模式”，一节5号电池能工作72小时，还能在水下1米深的地方，接收卫星信号——这是因为终端的射频天线采用了防水设计，信号能穿透水层。

（3）电力系统：射频授时，保电网安全

我们家里用的电，是从发电厂通过电网传输过来的，这个过程需要精准的时间同步——如果两个变电站的时间差超过1毫秒，就可能导致电网故障，大面积停电。

电力系统用的北斗射频授时终端，接收B3频段的时间信号，时间误差不超过50纳秒（十亿分之五十秒），确保全国电网的时间统一，不会出现“不同步”问题。

卫星导航的“射频软肋”，我们该如何应对？

南京导航偏航事件，其实暴露了卫星导航的“射频软肋”——即使技术再先进，射频信号也有脆弱的一面。了解这些风险，才能更理性地使用导航。

射频信号的三大“天敌”

（1）信号弱：“看不见的墙”挡住信号

射频信号虽然能穿透大气，但穿不过厚的物体——比如在地下车库、隧道、高楼密集的“城市峡谷”，卫星信号会被遮挡，接收机收不到足够的信号，就会偏航。

比如南京事件中，部分区域是高楼密集区，再加上当时有雾霾，大气对射频信号的衰减增加，导致接收机只能收到2-3颗卫星的信号（正常需要4颗以上），定位精度下降，出现偏航。

（2）干扰：“杂音”盖过卫星信号

射频信号很容易被干扰，分为“无意干扰”和“有意干扰”：

• 无意干扰：比如微波炉工作时会产生2.4GHz的射频信号，可能干扰GPS L1信号（1575MHz附近），导致你在厨房用手机导航时，误差变大；
• 有意干扰：比如有些货车司机为了逃避北斗定位（怕超速被罚款），会用“GPS干扰器”，发射强射频信号，屏蔽周围的卫星信号，导致附近的私家车也跟着偏航。这里涉及复杂的网络技术问题，有兴趣的开发者可以深入网络/系统板块探讨。

这里要注意了，未经允许擅自使用无线电频率是违法的。

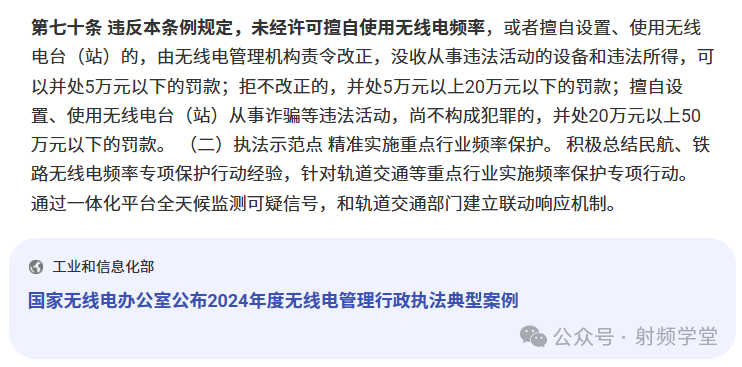

图11：擅自设置使用无线电台（站）将面临行政处罚

（3）系统故障：射频信号“源头出错”

卫星或地面控制段出问题，也会导致射频信号出错。比如2014年，俄罗斯GLONASS系统的地面控制段软件故障，导致星历数据错误，射频信号播发的“卫星位置”是错的，全球用GLONASS的用户，定位误差达到100米以上。

应对之策：不依赖单一导航，打造“多保险”

既然卫星导航有风险，我们该怎么应对？核心思路是“不把鸡蛋放一个篮子里”，从技术和使用习惯两方面入手：

（1）技术层面：多系统+多备份

• 多模射频接收机：现在的手机和导航仪，大多支持北斗+GPS+伽利略多系统接收，比如你手机同时收北斗B1和GPSL1信号，即使其中一个系统有干扰，另一个系统还能正常工作；
• 多技术备份：重要场景采用“卫星导航+惯性导航”组合，比如飞机的导航系统，除了靠卫星射频信号，还有惯性导航（靠陀螺仪和加速度计，不用外界信号），即使卫星信号被干扰，惯性导航还能工作10分钟以上，足够飞机调整航线；
• 地面增强：在城市里，建设北斗地面增强站，发射辅助射频信号，校正卫星信号的误差，比如上海的地面增强系统，能把定位精度从1米提升到10厘米，还能解决“室内定位”问题。

（2）使用习惯：理性看待导航，留个“心眼”

• 复杂环境多确认：在地下车库、隧道出口，导航可能会“漂移”，这时要结合路牌、地标确认方向，别完全信导航；
• 警惕干扰设备：如果开车时发现导航突然“不动”或“偏航”，可能是附近有干扰器，这时可以切换到“仅北斗”模式（有些手机支持），北斗B3频段抗干扰能力强，可能能恢复定位；
• 重要行程提前规划：比如赶飞机、高铁时，提前用导航查好路线，记住关键路口，别临时依赖导航，避免因干扰耽误行程。

结尾：卫星导航的未来，靠射频技术，更靠“不依赖”

写到这里我一直在想：南京偏航事件不是坏事，它让我们明白，卫星导航不是“万能钥匙”，它的背后是射频技术的支撑，也有技术的局限。

未来，射频技术会继续进化——频段会更宽，抗干扰能力会更强，和5G/6G的融合会更紧密，定位精度会从厘米级迈向毫米级。但同时，我们也要保持理性：再先进的技术，也有短板，重要的是“不依赖”——靠多系统、多技术备份，靠我们自己的判断，才能让导航真正为我们服务，而不是被它“带偏”。

最后想说：卫星导航的射频信号，是看不见的“电波桥梁”，它连接着太空和地面，也连接着我们的生活。了解它、重视它、理性使用它，才是对这项技术最好的尊重。更多技术讨论，欢迎来到云栈社区交流。
