高压Cockcroft-Walton倍压电路电容选型优化：Y5T材质并联方案与成本分析

最近，我们遇到一位客户正在研发一款高压电路，对方在电容选型上非常审慎，特意发来电路图咨询：“螺钉型的50KV103M高压陶瓷电容器，是否适用于此电路？能否提供一些改进建议？”

客户的专业态度令人赞赏，为此我们技术团队集中讨论，发现原方案存在两个核心问题：一是工作频率较高（达30KHZ），二是电流较大导致功率偏高。基于这些因素，我们不建议使用原计划的50KV103M CT81引线型高压陶瓷电容器。

为什么原方案不可行？关键在于电容的材质特性。MZC-CT8G-50KV103是一款螺栓型高压陶瓷电容器，采用Y5V材质。它的成本虽高，但高频特性和过电流性能较差，无法满足30KHZ的工作频率要求。这意味着客户投入高价，却可能获得不达标的性能。

经过团队深入分析，我们提出了以下修正方案：

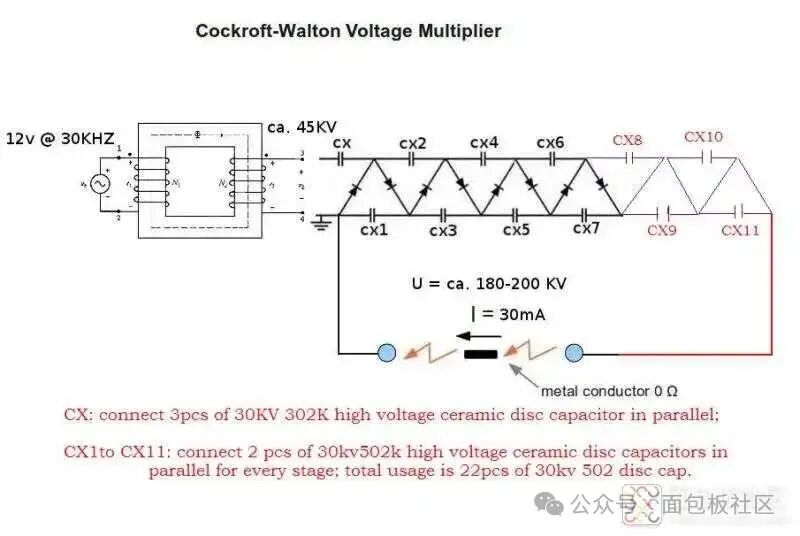

如图所示，红色部分标注了我们的改进点。客户原设计仅使用8只电容（CX到CX8），构成四级倍压结构；而我们建议扩展为六级倍压电路，电容数量增至CX到CX11共12只。

但请注意，最终方案并非简单使用12只电容。其中，第一级电容CX采用3只MZC-CT81 30KV 332M并联。原因在于：这一级未经过整流管，承受的电压和电流最大，通过并联方式可提升可靠性和性能。

其余电容（CX1到CX11）则全部替换为MZC-CT81 30KV 502M型号。原计划每个103M电容由两只502M电容并联替代，这样既满足了电压和容量要求，又显著降低了成本——相比原50KV103M螺钉型高压陶瓷电容，新方案更具经济性。

更重要的是，新方案中的所有电容均采用Y5T材质。这种材质的高频特性优异，能承受较大电流，完美匹配30KHZ的高频工作环境，确保了电路的稳定运行。

从电路设计角度看，这种优化不仅提升了性能，还通过合理的电容并联策略实现了成本控制。对于高频高压应用，元件选型必须兼顾电气参数与材质特性，避免因选型不当导致的设计失败。
