[C/C++] 开源硬件 | 基于ATtiny1616的AngstromIO开发板发布，尺寸仅9x9mm

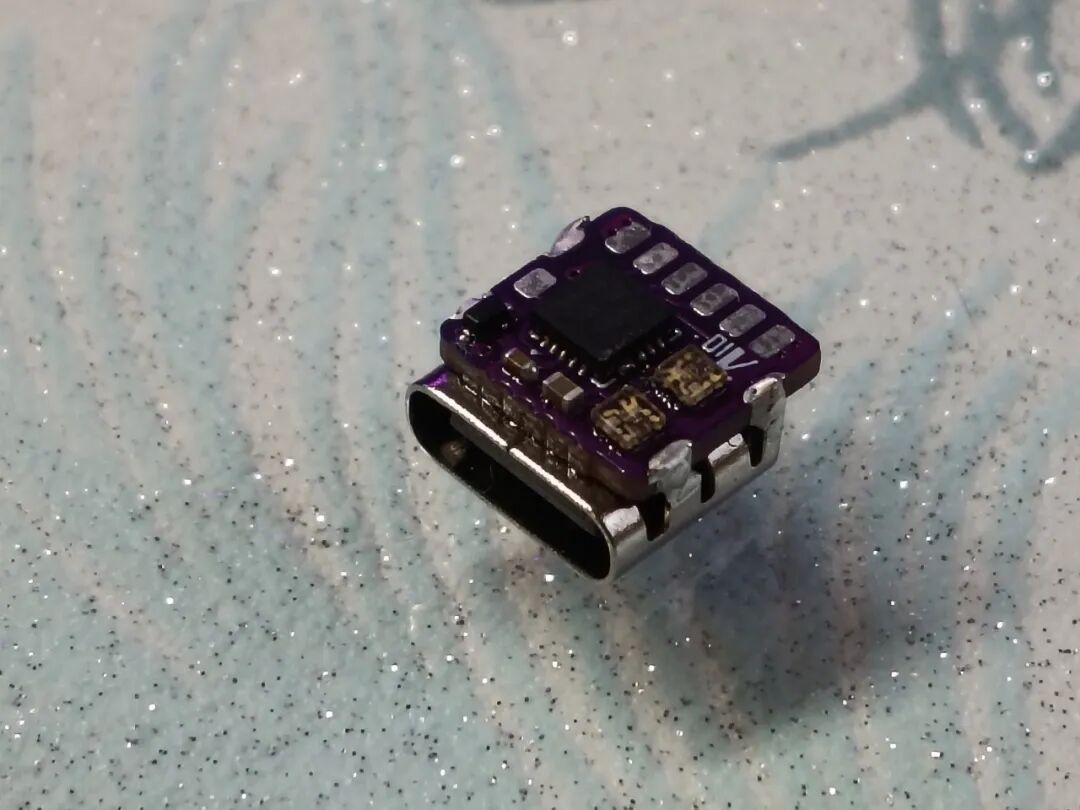

在追求极致小型化的嵌入式世界里，一款名为 AngstromIO 的开发板引起了注意。它基于 Microchip ATtiny1616 MCU，最令人惊叹的是其迷你的身材——尺寸仅为 9.0 x 8.9 毫米，长度只比一个 USB-C 接口略长一点。

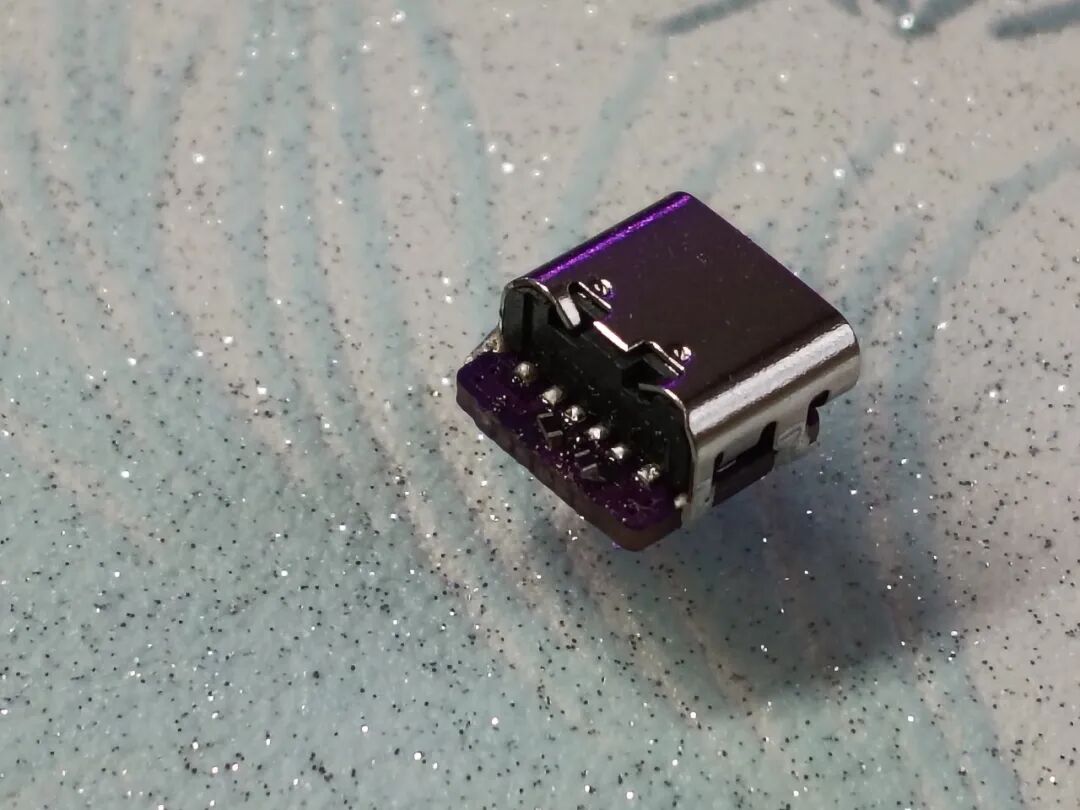

这样的设计使其成为空间高度受限的嵌入式项目的理想选择。它到底有多小？直观来看，其主体部分几乎就是一个 USB-C 接口的大小。

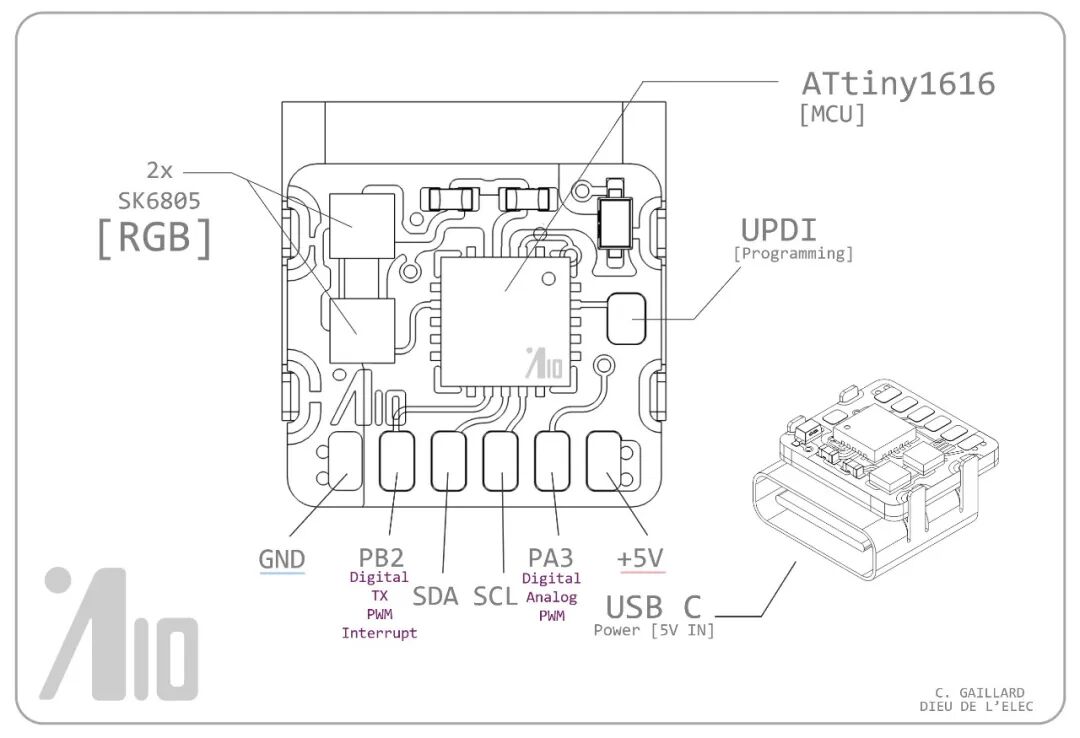

AngstromIO 核心配置一览

• MCU – Microchip ATtiny1616 8 位 AVR 微控制器，最高频率 20 MHz，带 16KB 闪存、2KB SRAM 和 256 字节 EEPROM。
• USB – 1 个 USB Type-C 端口（仅供电，不连接 MCU 的数据线）
• 通过焊盘进行扩展
  • UPDI引脚用于编程
  • I2C（SDA、S C L）
  • 2 个 GPIO（PB2/TX、PA3）
  • 5V 和 GND
• 其它 – 2 个 SK6805-EC15 可寻址 RGB LED
• 电源
  • 通过 USB-C 端口输出 5V 电压
  • 超低功耗（掉电模式下低至 200nA）
• 尺寸 – 9.0 x 8.9 毫米

开发与编程体验

该开发板配备了专用的 UPDI（统一编程和调试接口）焊盘，用于固件烧录。好消息是，它与 Arduino IDE 完全兼容，并支持 SpenceKonde 的 megaTinyCore 库。这意味着开发者可以轻松使用 Wire 等库进行 I2C 通信，并使用 tinyNeoPixel 等库来控制板载可寻址 LED，而无需编写复杂的裸机 AVR 代码，大幅降低了开发门槛。

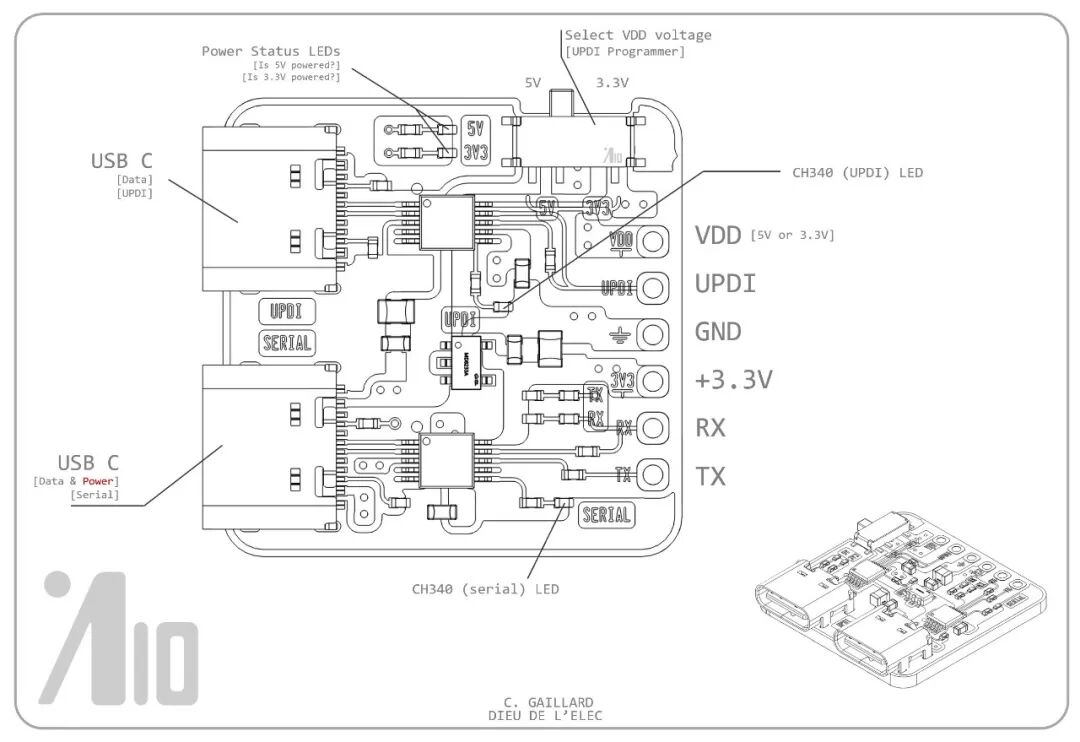

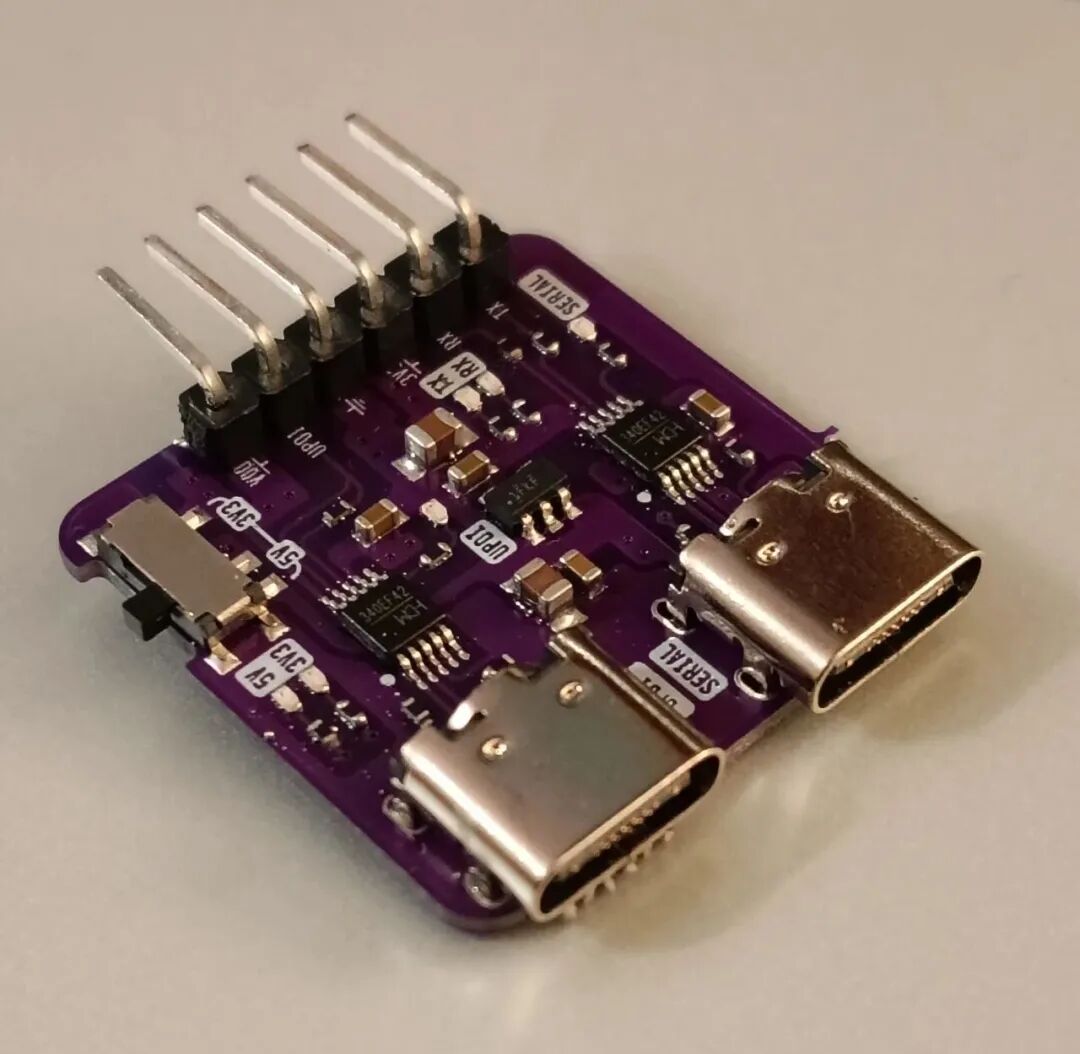

由于 MCU 采用 UPDI 接口，因此需要专用编程器来烧录固件。项目开发者贴心地提供了基于双 CH340 芯片、带有两个 USB-C 端口的编程器的硬件设计文件。这种设计非常巧妙，支持同时进行 UPDI 编程和单向串口调试（仅发送），使我们能够在烧录新固件的同时，通过计算机监控串口输出，提升了调试效率。

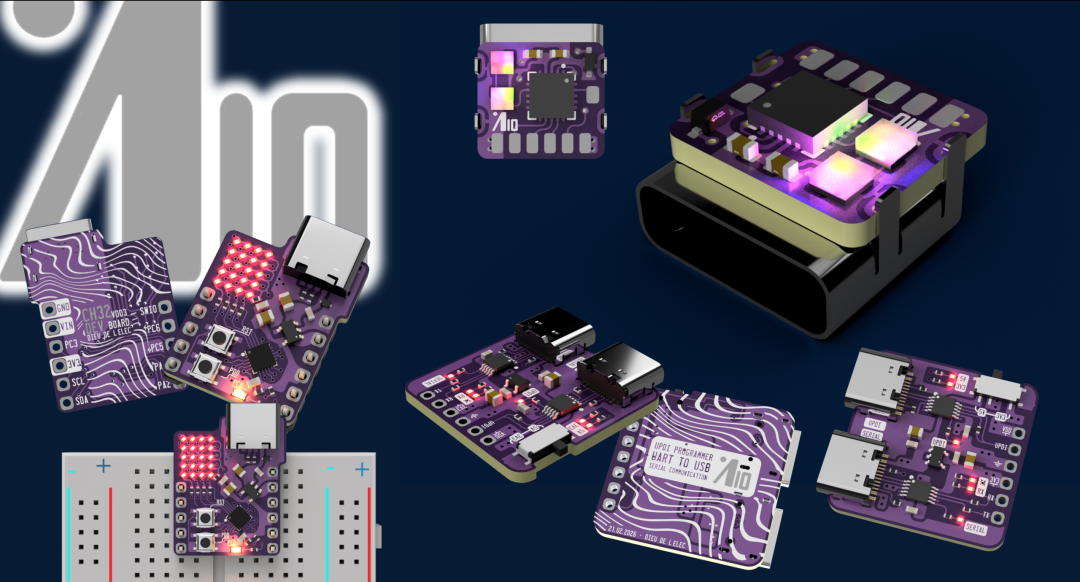

更多可能性：配套的 RISC-V 实验板

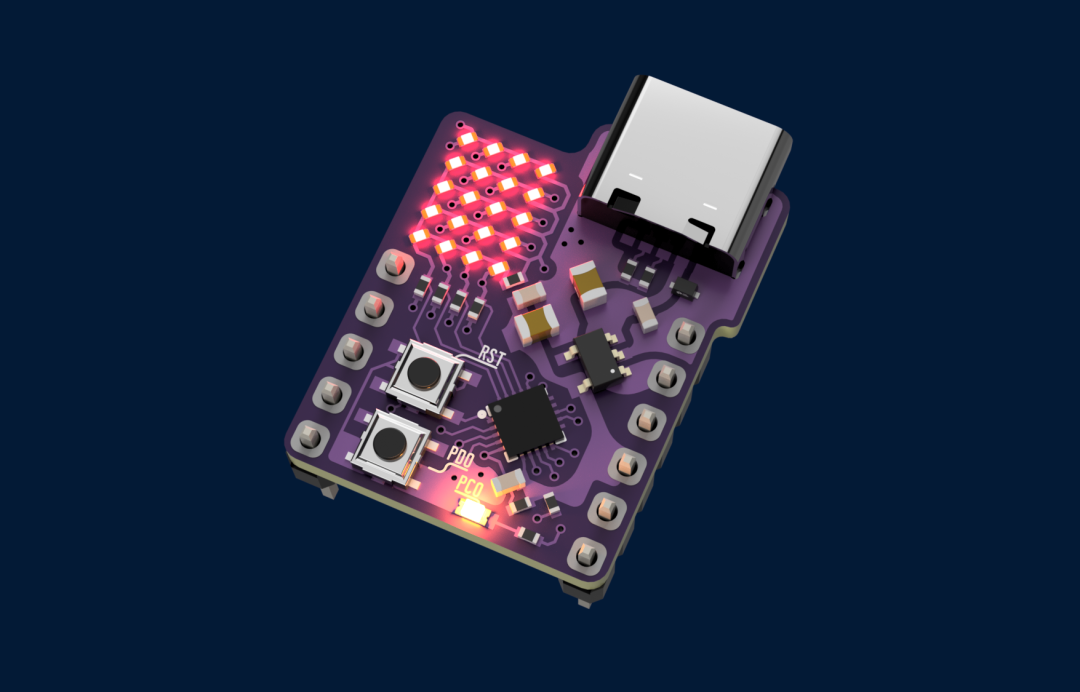

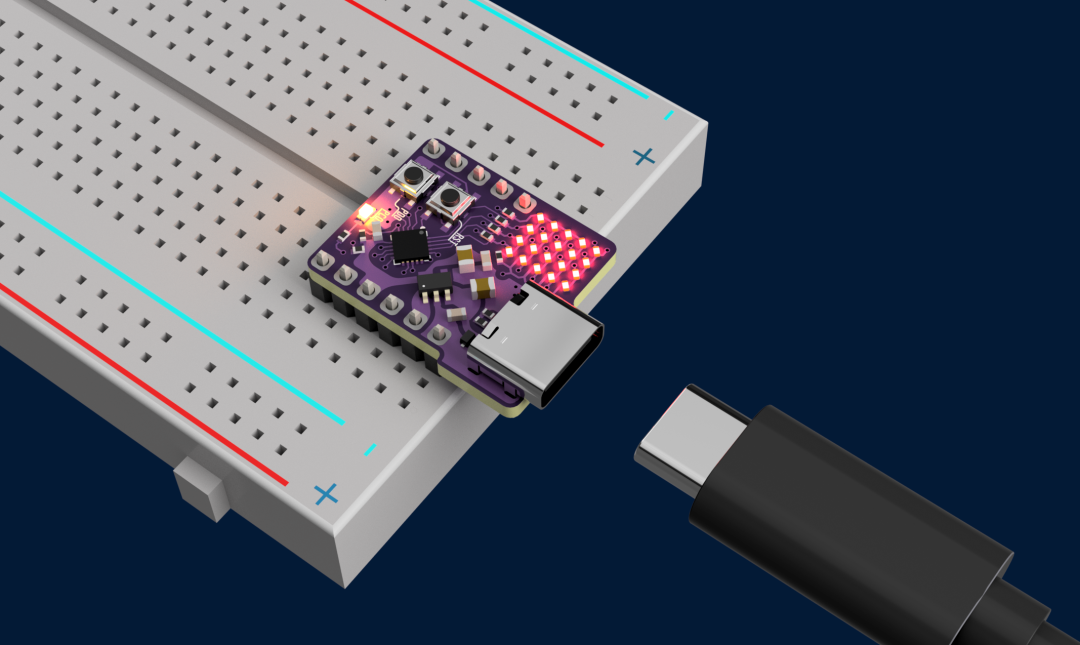

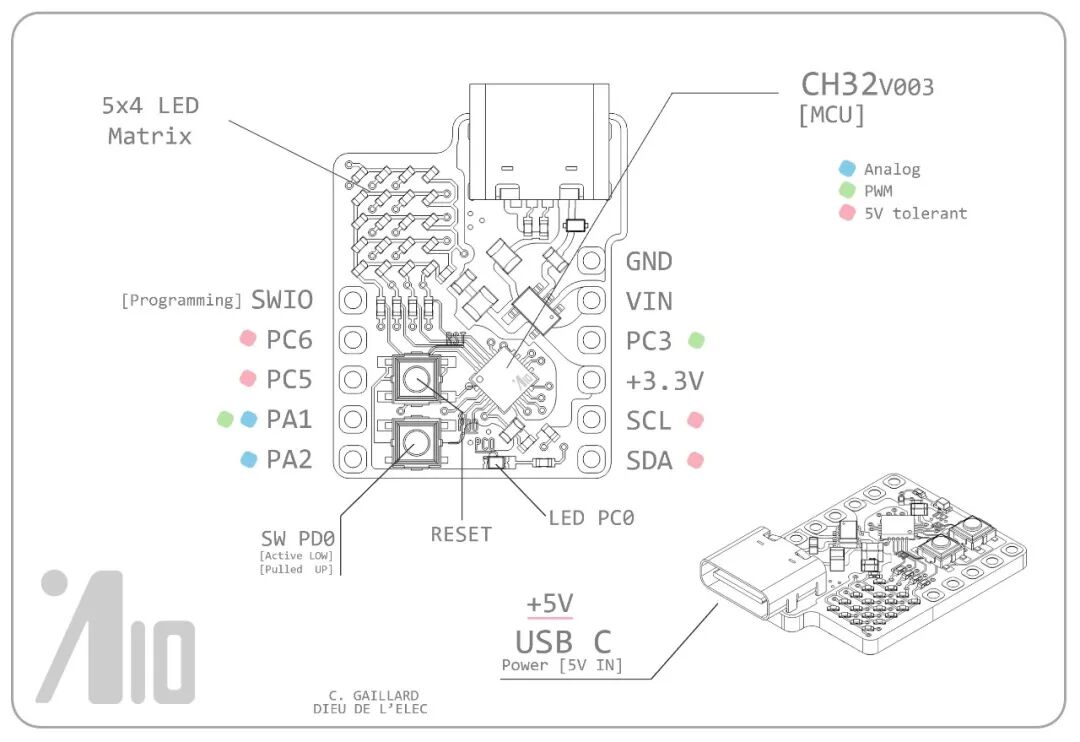

此外，开发者还设计了一款基于 CH32V003 的实验板，可能是为了更好地利用 PCB 面板而添加的。与小巧的 AngstromIO 板相比，这款实验板尺寸更大，更适合在面包板上搭建原型，并内置了 4×5 的查理复用 LED 矩阵，使其成为一个简单且低成本的平台，可用于进行多路复用实验和学习 RISC-V 架构的 CH32V003 工具链，为爱好者提供了从 AVR 到 RISC-V 的探索路径。

完全开源，资源获取

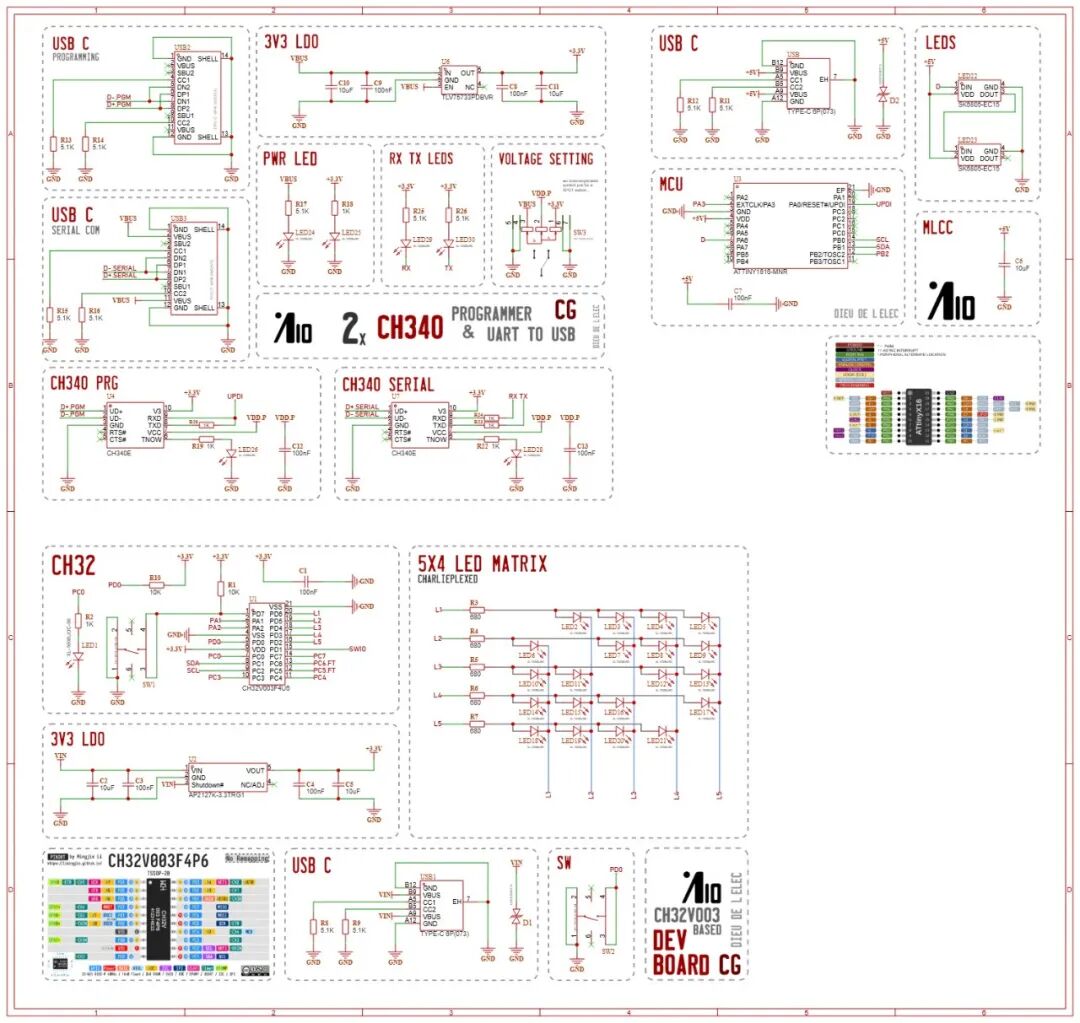

最重要的是，AngstromIO 及其配套的编程器和 RISC-V 实验板是一个完全开源的硬件项目。所有 KiCad 原理图、PCB 布局图、Gerber 文件和示例代码都可以在项目作者的 GitHub仓库 中找到。对于嵌入式开发者和硬件爱好者来说，这不仅是获得一个精巧的开发工具，更是一个绝佳的学习和参考设计。

仓库链接：https://github.com/Dieu-de-l-elec/AngstromIO-devboard/tree/main

这类极具创意的开源硬件项目，正是推动创客文化和嵌入式创新的重要力量。如果你对微型化嵌入式设计感兴趣，不妨去 GitHub 上深入研究一下这个项目，或许能激发你的下一个创意。在 云栈社区 等技术论坛上，也经常有开发者分享类似的开源硬件实战经验与调试心得，值得关注。
