基于Golang和Node.js的高性能动态图片生成服务端方案

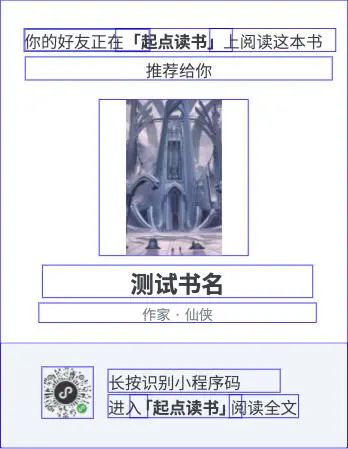

在业务开发中，根据数据动态生成分享图片是一个相当常见的需求。例如，在类似“起点读书”这样的小程序中，每本书都需要一张包含动态书名、作者、类别以及当前页面小程序码的分享卡片。那么，如何抽象并高效地实现这类需求呢？咱们来聊聊几种动态图片生成方案。

方案对比：客户端 vs 服务端

业界实现动态图片的方案主要分两种：客户端实现和服务端实现。下面结合我们的实践经验，分析一下各自的优缺点。

客户端实现：html2canvas

做过这类功能的同学对 html2canvas 一定不陌生。它通过一个函数就能将 HTML 元素绘制到 Canvas 画布上，再调用 Canvas 的 toDataURL 方法即可获取图片数据。整个流程大致如下：

然而，用过 html2canvas 的人都知道，这个过程远非“丝滑”。正如其官方文档所言，它无法保证 100% 还原 HTML 在网页中的样式。常见问题包括：

• 兼容性问题：在不同浏览器或端上的表现不一致，某些 CSS 属性不支持。
• 资源加载问题：因图片或字体加载过慢，导致生成的图片不完整。
• 性能问题：生成过程耗时较长。
• 调试复杂：定位样式偏差原因困难。

其基本原理是遍历和解析 DOM 元素，然后使用 Canvas API 尽力绘制还原。尽管做了大量工作，但仍无法完全精准地处理所有 CSS 样式。

服务端实现：Puppeteer

既然 html2canvas 有这么多坑，我们能否换个思路：不在 Canvas 里费力渲染，而是直接让 HTML 在浏览器中显示出来，然后截一张图呢？Puppeteer 正是为此而生。

你可以将 Puppeteer 理解为一个能用代码操控的 Chrome 浏览器。通过其 API，你可以新建一个浏览器标签页（Tab），加载并渲染 HTML，最后进行截图。这种方式统一了生成环境，从根本上解决了兼容性问题。

听起来很完美？但在我们实测中，Puppeteer 的性能令人担忧。每次生成图片都需要启动（或从池中获取）浏览器实例并新建标签页，涉及进程创建、页面渲染等重操作。当并发请求量增大时，会迅速消耗大量服务器资源，其 QPS（每秒查询率）很难达到生产环境的高要求。

我们尝试过多种优化：精简启动参数、复用浏览器实例、预初始化多个实例池等。但这些优化无法改变其固有的高计算成本，最终的 QPS 提升依然有限。

其他服务端方案（基于Node.js）

我们还调研了其他一些基于 Node.js 的服务端方案：

• 图片处理库（如 Jimp/Sharp）：这类是底层图形处理工具，擅长图片的拉伸、裁剪、叠加等像素级操作。
• 服务端 Canvas 绘图（如 domjs+canvas-node / fabric.js）：这类方案类似于将“HTML -> Canvas -> Image”的流程搬到了服务端。
• Webshot（类 Puppeteer 的工具）：同样是使用无头浏览器进行截图。

经过性能压测，这些方案的表现与 Puppeteer 相近，均难以满足高并发的生产环境需求。

最终方案：Golang + Node.js 协同

综合以上分析，无论是前端生成还是 Node.js 服务端生成，在兼容性或性能上总有短板。于是我们思考：能否跳出前端技术栈的思维定式，选用更擅长 CPU 密集型任务的后端语言来突破性能瓶颈？

通过调研，我们发现许多语言都有成熟的图片处理库（如 ImageMagick）。考虑到 Node.js 确实不太适合密集型 CPU 运算，我们最终采用了 Golang 负责图片渲染 + Node.js 负责数据组装与管理的混合架构。选择 Golang 的原因很直接：语法相对简单，前端同学易于上手；它编译为机器码，运行效率高，且其独特的协程（Goroutine）模型非常适合处理高并发 I/O 任务。

具体解决方案：图层化设计

我们的方案借鉴了 Photoshop 的图层概念：将最终图片视为多个独立图层的叠加合成。对于大多数动态图片场景（如图书分享卡），可变部分无非是文字和图片，只要服务端能实现这些图层的叠加合成，需求就能满足。

整体系统架构

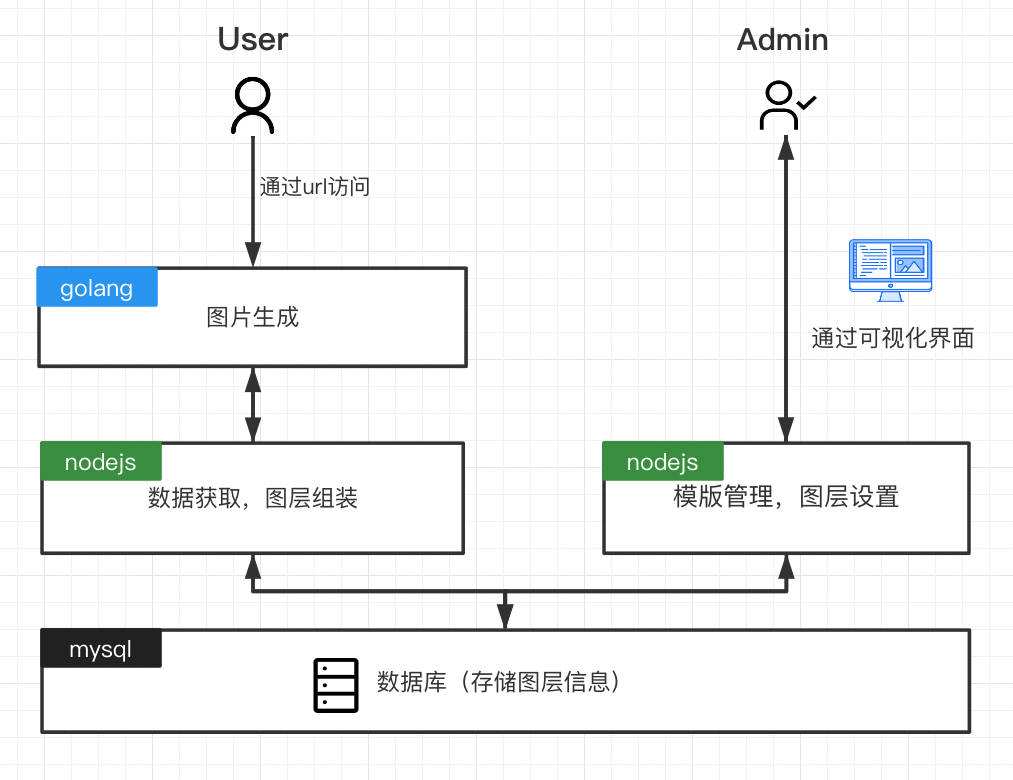

我们将系统分为三层，整体架构如下图所示：

• 可视化配置平台（对内）：用于创建项目和通过拖拽图层设计图片模板。
• Node.js 服务层（数据枢纽）：负责图层模板数据的存储、读取和管理。
• Golang 图片渲染层（对外）：根据图层数据和传入参数，实时合成并返回最终图片。

整个系统的核心是存储在数据库中的图层数据（JSON 格式）。无论是内部管理还是对外生成，都在操作同一套数据结构。一个图层数据的简化示例如下：

[
    {
        "type": "image",
        "name": "画布",
        "w": 251,
        "h": 323,
        "x": 0,
        "y": 0,
        "paramName": "",
        "content": "xxx",
        "color": null,
        "opacity": 1,
        "bgColor": "rgba(255, 255, 255, 0)",
        "contentType": "img",
        ...
    }
]

对内：可视化配置平台

为了降低使用门槛和开发成本，我们开发了一个所见即所得的可视化配置平台。用户可以通过拖拽组件的方式，直观地组合出想要的图片模板。

该平台提供的主要能力包括：

• 内置基础组件：图片、文字、二维码组件。
• 拖拽布局：可视化调整组件位置与大小。
• 属性面板：实时调整组件的宽高、颜色、字体、对齐方式等样式。
• 参数绑定：将组件内容与动态参数绑定，通过 URL 传递参数实现内容动态化。
• 开发者模式：当内置功能无法满足时，可直接编辑图层 JSON 数据。
• 自动保存：实时保存设计进度。
• 导出图层JSON：将设计好的模板导出为标准的图层数据，供后端渲染服务使用。

对外：Golang 图片生成流程

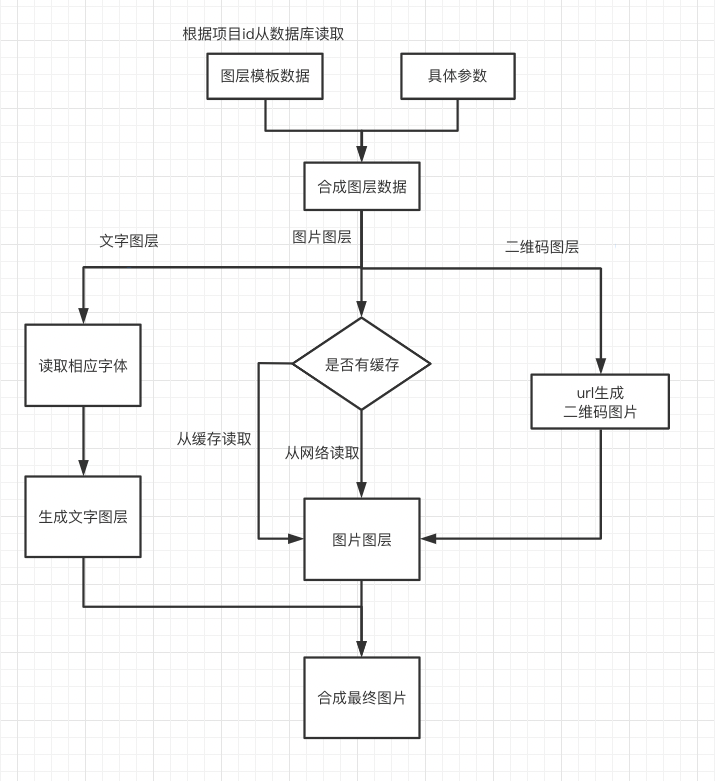

Golang 标准库 image 提供了基础的图片处理能力。我们基于此，封装了一套完整的图层生成与合成逻辑。具体流程如下图所示：

1. 数据组装：根据项目 ID 从数据库读取图层模板，并与请求传入的动态参数进行合并，得到本次渲染所需的具体图层数据。
2. 图层生成：遍历图层数据，根据不同类型生成对应的图片图层：
   • 文字图层：根据字体、字号、颜色、位置等属性，使用字体库将文字渲染为图片。
   • 图片图层：实现本地缓存机制。优先从缓存读取图片，未命中则从网络下载。然后根据透明度、圆角等属性处理图片。
   • 二维码图层：使用二维码生成库，将 URL 等文本内容转换为二维码图片。
3. 图层合成：按照图层的顺序（Z-index）和位置坐标，将所有生成的图片图层、文字图层叠加合并，最终输出一张完整的图片。

此外，我们将 Golang 渲染服务部署在 Serverless 架构上。利用其自动扩缩容的特性，我们不仅轻松应对了流量高峰，获得了更高的性能，还优化了运维成本。

性能成果：最终压测结果显示，这套方案的 QPS 达到了之前 Puppeteer 方案的 十倍左右。

总结与展望

方案	兼容性	性能	开发效率
html2canvas 前端生成	低	高	低
Puppeteer + Node.js 服务端生成	高	低	低
Golang + Node.js 最终方案	高	高	高

目前，Golang 与 Node.js 协同的方案，已经能够高效处理大多数非极端复杂的动态图片需求，在保障性能的同时显著提升了开发效率。未来，我们计划引入更多内置组件，如图表组件，以支持更复杂的动态信息可视化图片的生成。
