WebSocket协议核心解析：从握手到数据帧，实现Web实时双向通信

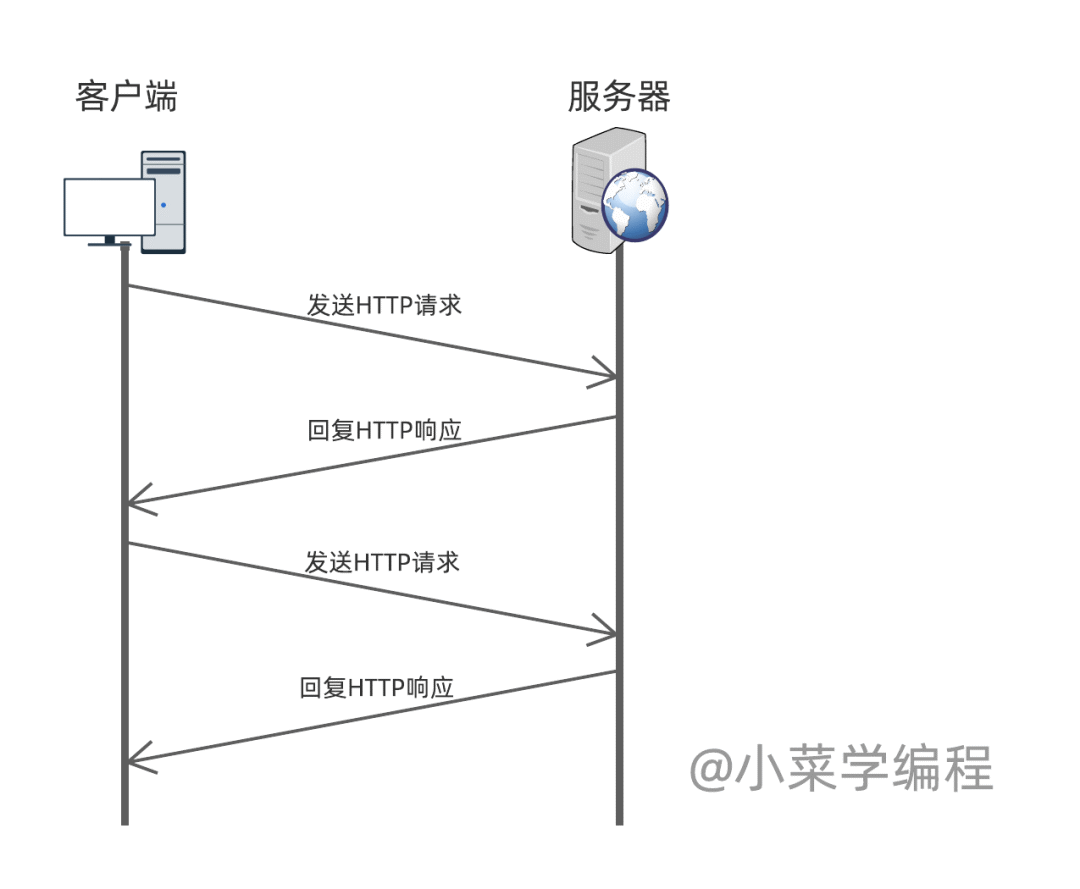

在传统的 Web应用 开发中，通信主要依赖于 HTTP 协议。这种通信模式通常是这样的：客户端主动向服务器发送一个 HTTP 请求，服务器处理完这个请求后，再向客户端回复一个 HTTP 响应。换句话说，HTTP 协议是一个典型的“请求-响应”模型，只能由客户端发起，服务器被动响应。

然而，在很多实际的应用场景里，我们需要服务器能够主动向客户端推送信息。这时候，单纯的 HTTP 协议就显得有些力不从心了。举一个最常见的例子：实现一个 Web 聊天室。当有新的聊天消息到达时，服务器必须能够立刻通知在线的客户端。如果只用 HTTP，客户端就只能通过不断向服务器“轮询”（即定时发送请求）来询问是否有新消息。

轮询这种方式存在一个致命缺陷：性能和实时性难以兼得。如果轮询频率设置得太高，服务器将承受巨大的、不必要的请求压力；如果为了节省资源而降低轮询频率，消息通知的实时性又会大打折扣，用户体验变差。

显然，服务器主动推送数据是一个强需求，最好能在网络协议层面得到原生支持。为此，WebSocket 协议应运而生。

WebSocket，顾名思义，它为 Web 应用引入了 套接字（Socket） 般的通信能力。它是一个建立在 TCP 协议之上的应用层协议，为通信的双方提供了一个 全双工 的信道，允许服务器和客户端在任何时刻互相发送数据。

为了最大程度地兼容现有的 Web 基础设施（比如广泛部署的 HTTP代理 和防火墙），WebSocket 的设计非常巧妙。它复用了 HTTP 的 80 和 443 端口，并且连接建立阶段完全使用 HTTP 协议（通过一个特殊的 Upgrade 请求头）。这意味着，现有的 Nginx 等中间件可以无缝支持 WebSocket 协议，无需进行大规模的网络架构调整。如果你对网络协议栈的底层原理感兴趣，可以在 云栈社区 的网络技术板块找到更多深入的讨论。

如何表示 WebSocket 服务器地址？

和 HTTP 协议一样，WebSocket 服务器的地址也使用 URL 来表示，只是协议部分换成了 ws（非加密）或 wss（加密，类似 HTTPS）。

# ws 代表普通的 WebSocket 协议，默认使用 80 端口
ws://api.example.com/chat

# wss 代表安全的 WebSocket 协议，默认使用 443 端口
wss://api.example.com/chat

连接是如何建立的？

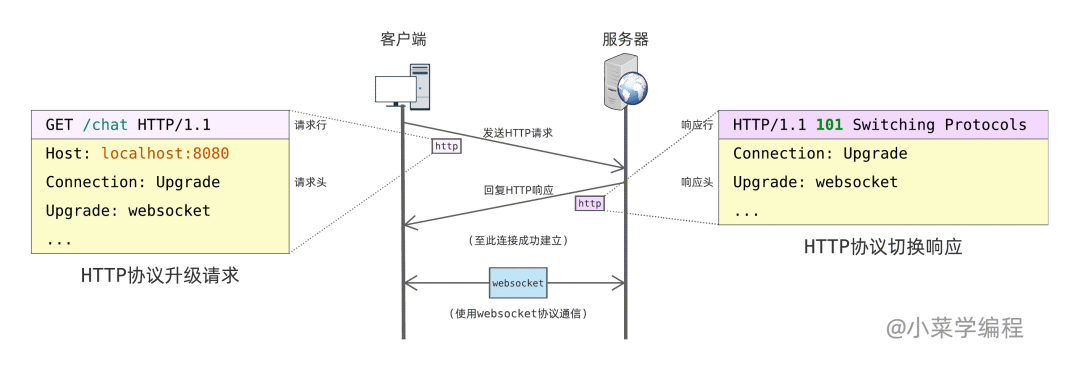

WebSocket 连接的建立过程可以称为“握手”，它始于一个标准的 HTTP 请求。

1. 客户端发起升级请求：客户端首先通过 TCP 连接到服务器。然后，它通过这个 TCP 连接发送一个特殊的 HTTP GET 请求。这个请求的关键在于其头部，必须包含 Connection: Upgrade 和 Upgrade: websocket，以此告知服务器：“我想把当前的 HTTP 连接升级为 WebSocket 连接”。

   GET /chat HTTP/1.1
   Host: localhost:8080
   User-Agent: Go-http-client/1.1
   Connection: Upgrade
   Sec-WebSocket-Key: bLPIf/xpAnrtCKuifPKTUg==
   Sec-WebSocket-Version: 13
   Upgrade: websocket

2. 服务器同意升级：服务器接收到这个请求后，会检查 Upgrade 头部。如果服务器支持 WebSocket，它将回复一个状态码为 101 Switching Protocols 的 HTTP 响应，表示同意切换协议。

   HTTP/1.1 101 Switching Protocols
   Upgrade: websocket
   Connection: Upgrade
   Sec-WebSocket-Accept: lShvB7NL9TbGxezz+KUd5ee6jhA=

一旦这次 HTTP 请求-响应交互完成，客户端和服务器之间的 TCP 连接就被“升级”了。此后，双方将不再使用 HTTP 协议，而是完全使用 WebSocket 协议帧来进行双向通信。

数据是如何传输的？—— 理解数据帧

连接建立后，通信的所有数据都被组织成“帧（Frame）”来传输。一条完整的应用层消息（比如一段聊天文本）可能会被拆分成一个或多个连续的帧。

WebSocket 数据帧的结构比较复杂，但其核心目的是高效、可靠地承载数据和元信息。

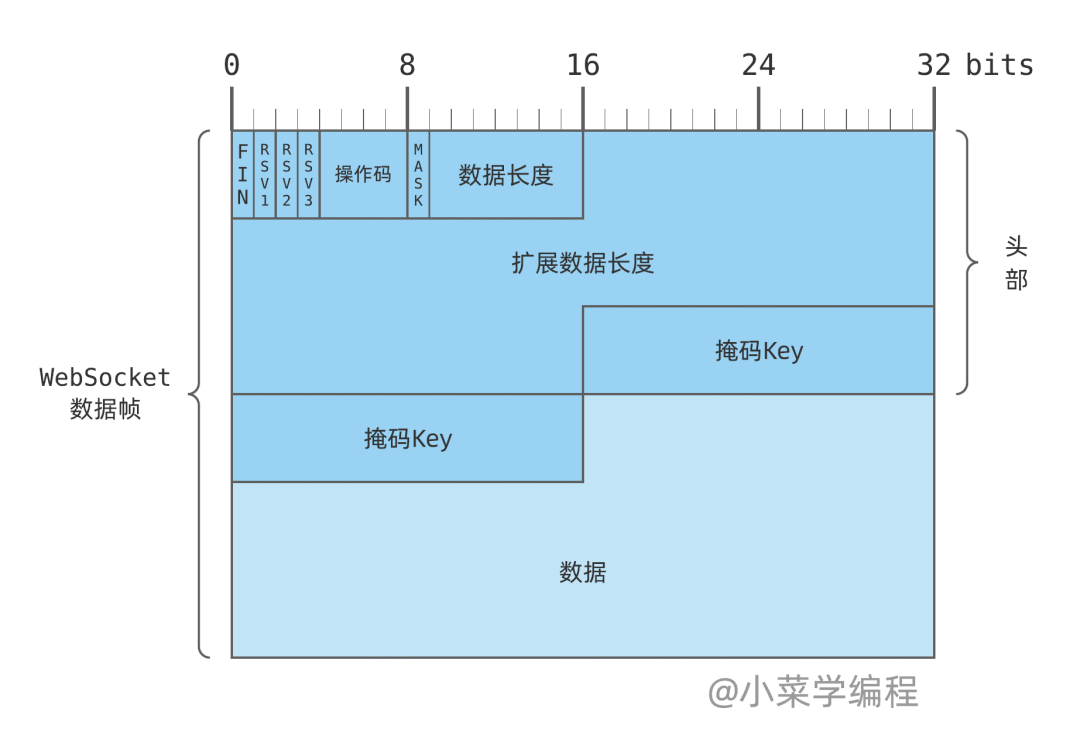

一个数据帧主要包含以下几个部分：

• 标志位（4位）:
  • FIN (1位): 如果为1，表示这是当前消息的最后一帧。
  • RSV1, RSV2, RSV3 (各1位): 保留位，用于未来的协议扩展，通常为0。
• 操作码（4位）: 定义了帧的类型，这是理解帧功能的关键。
  • %x0 (0): 连续帧。表示这是一个分片消息的中间帧。
  • %x1 (1): 文本帧。表示帧内承载的是 UTF-8 编码的文本数据。
  • %x2 (2): 二进制帧。表示帧内承载的是任意的二进制数据。
  • %x3-7: 保留，用于未来的非控制帧。
  • %x8 (8): 连接关闭帧。用于优雅地关闭连接。
  • %x9 (9): Ping 帧。用于连接保活探测。
  • %xA (10): Pong 帧。用于响应 Ping 帧。
  • %xB-F: 保留，用于未来的控制帧。
• 掩码位（1位）: 指示“有效负载数据”是否被掩码处理。根据协议规范，所有从客户端发往服务器的帧必须置1（掩码），而服务器发往客户端的帧则通常为0。这主要是出于安全考虑，防止恶意代码或缓存污染。
• 有效负载长度（7位）: 这是一个变长字段，用于表示“有效负载数据”的字节数。
  • 如果值在 0-125 之间，它直接表示长度。
  • 如果值为 126，则实际的长度由后面2个字节（16位） 的扩展字段表示。
  • 如果值为 127，则实际的长度由后面8个字节（64位） 的扩展字段表示。
• 扩展负载长度（0, 2 或 8字节）: 如上所述，当基本长度字段为126或127时，用于存储实际长度。
• 掩码密钥（4字节）: 仅当掩码位为1时存在。客户端会生成一个随机的32位密钥，用于对有效负载数据进行异或掩码计算。
• 有效负载数据: 帧实际承载的应用数据。

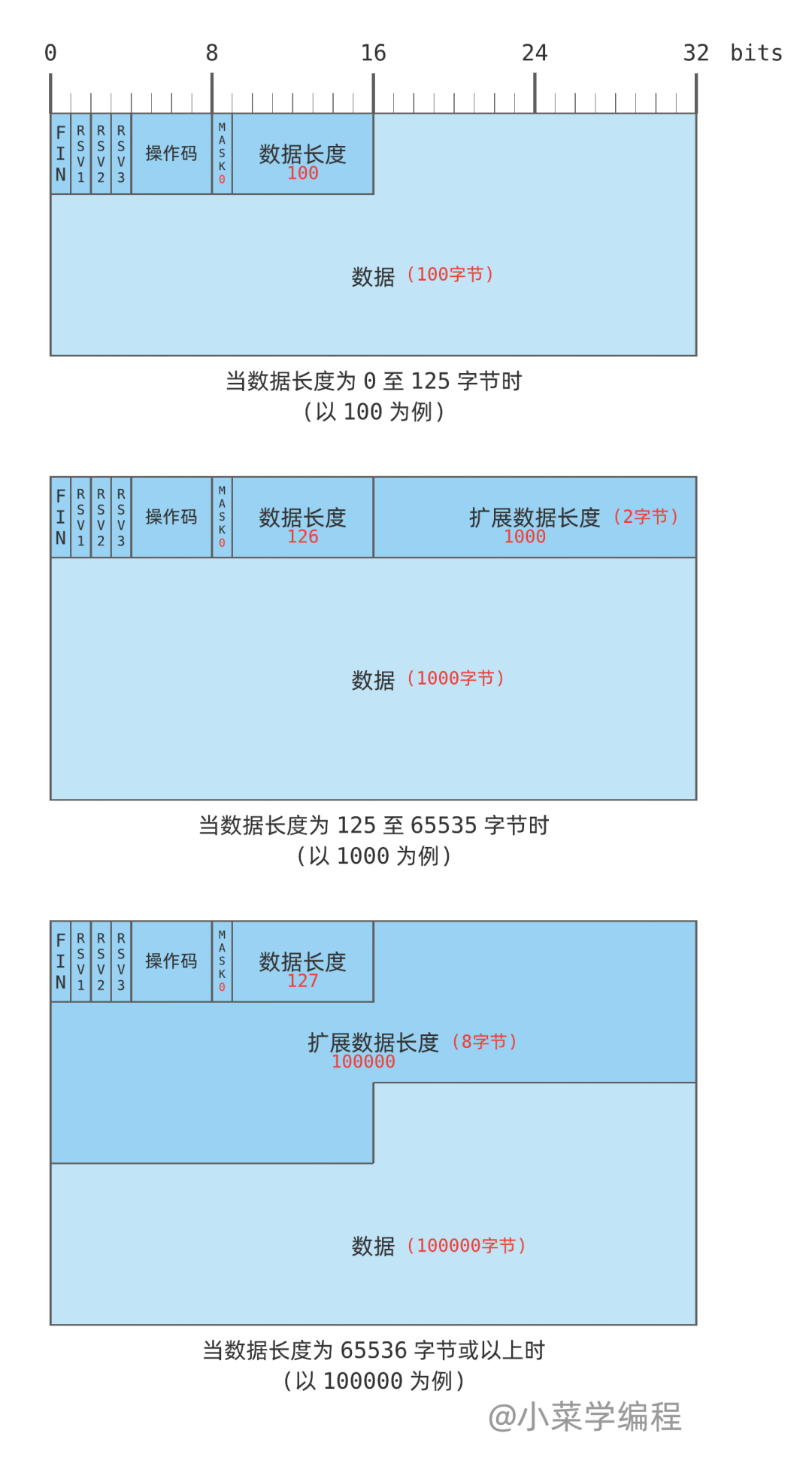

为了更直观地理解“有效负载长度”字段的三种情况，可以参考下图：

注：上图为简化示意图，假设掩码位 MASK=0。

简单来说，WebSocket 帧结构可以抽象为头部和数据两部分。头部承载元信息，最重要的是操作码和数据长度。

根据操作码，帧可以分为两大类：

1. 控制帧 (opcode 8, 9, 10): 用于管理连接本身。
   • close: 协商关闭连接。
   • ping / pong: 用于连接保活和心跳检测。一方发送 ping，另一方必须回复 pong。这能确保在网络空闲时连接依然活跃，并能及时探测到连接是否意外断开。
2. 非控制/数据帧 (opcode 0, 1, 2): 用于承载实际的业务数据。
   • text: 传输文本数据。
   • binary: 传输二进制数据（如图片、文件、Protobuf消息等）。

核心要点总结

1. 兼容性设计：WebSocket 完美兼容 HTTP 生态，利用 HTTP 协议来完成初始握手和协议升级。
2. 两阶段通信：
   • 握手阶段：使用 HTTP 协议（带 Upgrade 头）建立连接。
   • 通信阶段：切换为纯粹的 WebSocket 协议，进行全双工数据传输。
3. 帧式传输：所有数据都封装在“帧”中传输，一个消息可由一帧或多帧组成。
4. 帧结构：帧由头部和有效负载数据构成。头部包含决定帧类型的操作码和表示数据大小的长度字段。
5. 帧分类：按操作码可分为控制帧（管理连接）和数据帧（承载业务数据）。
6. 控制帧类型：
   • ping/pong: 保活与心跳检测。
   • close: 优雅关闭连接。
7. 数据帧类型：
   • text: 用于文本协议（如 JSON）。
   • binary: 用于二进制协议，效率更高。

通过 WebSocket，开发者可以轻松构建需要实时、双向通信的 Web 应用，如在线聊天、实时通知、协同编辑、股票行情、在线游戏等，彻底摆脱了 HTTP 轮询带来的性能与实时性困境。
