深入解析PCIe配置空间：驱动开发与硬件识别的关键

理解PCIe设备的配置空间，是进行PCIe应用开发或驱动开发的重要基础。主机操作系统和驱动程序正是通过读取和操作这些配置空间寄存器，来完成与PCIe设备的通信、配置和控制，从而实现设备的正常工作与协同。

本文将对PCIe设备的配置空间进行总览，帮助开发者明确在开发过程中需要重点关注哪些配置信息，为后续的深入细节解析奠定基础。

开发用户需要关注PCIe设备的哪些信息？

作为开发者，首先需要了解PCIe设备的配置空间包含了哪些关键信息。这些寄存器信息是系统识别、管理和使用设备的基础：

1. Vendor ID（供应商ID）和 Device ID（设备ID）：设备的唯一标识符，用于确定设备的制造商和具体型号。
2. Class Code（类别码）：指示设备的功能大类，例如存储控制器、网络控制器、USB控制器等。了解类别码有助于确定设备用途和所需驱动。
3. Subsystem Vendor ID（子系统供应商ID）和 Subsystem Device ID（子系统设备ID）：用于标识设备的子系统，通常与特定系统平台或板卡相关。
4. BAR（Base Address Registers，基址寄存器）：这些寄存器定义了设备所需的内存管理和I/O资源的地址范围和类型，操作系统据此为设备分配资源。
5. Power Management（电源管理）相关信息：包含设备的功耗特性与电源状态管理寄存器。
6. 设备状态和控制寄存器：反映了设备的运行状态、错误状态，并提供了用于控制设备行为的配置位。
7. MSI/MSI-X（Message Signaled Interrupts）：用于配置设备采用消息信号中断方式的寄存器组，这是一种高效的中断机制。
8. Max Payload Size（最大有效载荷大小）：定义了单个PCIe数据包（TLP）能够传输的最大数据量，例如128B至4096B等。
9. Max Read Request Size（最大读请求大小）：规定了设备一次可以向主机发起的读请求所能请求的最大数据块大小。

PCIe配置空间结构总览

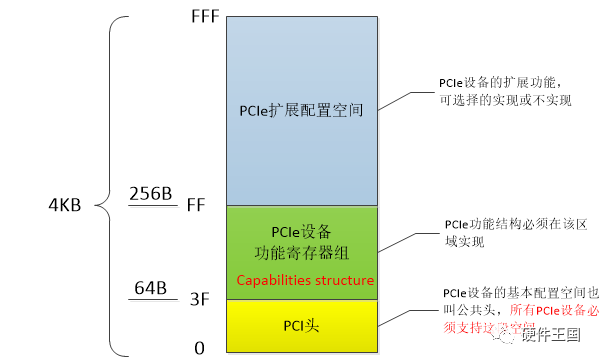

每个PCIe功能（Function）都拥有一个独立的4KB配置寄存器空间，其结构划分如下图所示：

结构注释：

1. 4KB 空间：每个PCIe功能都独占一块大小为4KB的配置寄存器空间。
2. 前64字节（0x00-0x3F）：这是PCIe设备的基本配置空间，常被称为“公共头”（Common Header）。它兼容早期的PCI标准，所有PCIe设备必须实现。这里存放了设备最基础的身份和能力信息，如前述的Vendor/Device ID、Class Code、BAR寄存器等。操作系统驱动通过此区域识别设备并为其分配资源。
3. 40h-FFh 空间：此区域用于存放一个或多个PCIe Capabilities（功能）结构链表。每个Capability结构描述设备支持的一项特定功能或特性，例如PCIe Capability（描述链路信息）、电源管理（Power Management）、MSI/MSI-X中断等。驱动通过遍历此链表来发现并配置设备的各项高级功能。
4. 100h-FFFh 空间：这是PCIe的“扩展配置空间”。顾名思义，此区域的功能是可选的，许多普通设备可能不实现。PCIe规范在此定义了一些更高级的功能结构，如高级错误报告（AER）、虚拟通道（VC）、设备序列号（DSN）等。

掌握配置信息对开发者的价值

从PCIe应用开发者的角度来看，优先深入理解配置信息，能带来更直观和务实的学习路径。相比于一开始就陷入复杂的协议层细节，先掌握配置空间可以帮助你：

• 形象化理解工作原理：通过具体的寄存器字段，理解设备如何被系统发现、初始化和交互。
• 指导开发与调试：明确在驱动或应用中需要查询和设置哪些寄存器，从而正确配置资源（如内存、中断）和管理设备状态。
• 加速问题定位：在出现设备识别失败、资源冲突或功能异常时，检查相关配置寄存器往往是高效的问题排查起点。

当然，不同版本的PCIe规范以及不同厂商的设备，其支持的Capability结构和具体寄存器可能会有所差异。在实际开发中，务必参考设备对应的数据手册（Datasheet）和PCI Express规范以获取最准确的信息。

对于希望深入讨论或分享更多硬件与系统级知识的开发者，欢迎来到云栈社区的相关板块交流探讨。
