FPGA下PCIe Straddle模式的微架构设计与RTL实现

在高性能计算加速器开发中，数据通路的 IOPS 与带宽利用率是衡量微架构设计的核心指标。当 PCIe 链路向 Gen4x16 甚至 Gen5x8 演进时，Xilinx PCIe IP 内部的 AXI4-Stream 接口位宽通常需要扩展到 512-bit 甚至 1024-bit。

在这种超宽总线架构下，传统 AXI-Stream 协议处理海量小包流量时，性能瓶颈暴露得尤为突出。为了打破这一瓶颈，Xilinx 在高带宽 PCIe IP 中引入了 Straddle（跨越）模式。本文从硬件底层角度出发，梳理 Straddle 模式的设计逻辑、运行机制，以及前端 RTL 的应对策略。

痛点

标准 AXI4-Stream 协议有一条严格的帧边界约束：一个时钟周期（Beat）内，总线上最多只能传输一个数据包。也就是说，每个周期的总线利用率高度依赖于数据包长度。

以 512-bit（64 Bytes）总线为例：

• 若当前传输的 PCIe TLP 载荷恰好是 64 Bytes 的整数倍，总线利用率可以达到 100%。
• 若当前是一个纯控制流小包（比如 16 Bytes 的 Memory Read 请求），该包只占用总线的低 128-bit。按照标准协议，当前周期的高 384-bit 只能空置填零，下一个包的包头（SOP）必须等到下一个时钟周期的上升沿。

在海量离散小包场景下，这种"一拍一包"的强制对齐会让数据流里塞满大量气泡（Bubbles）。链路物理带宽可能高达 256 Gbps，但实际有效吞吐量（Goodput）却可能跌到 30% 以下，造成严重的 PCIe 带宽浪费。面对这种带宽黑洞，难道只能靠单纯加宽总线硬扛吗？

Straddle 模式

Straddle 模式的核心思想是：打破单周期单包的限制，允许在同一个时钟周期内乱序或紧凑地塞入多个数据包。

要实现这一点，Xilinx IP 对超宽总线进行了分段（Segmentation）处理。以 512-bit 接口为例，硬件内部将其均分为 4 个 Segment，每个 Segment 位宽 128-bit：

• Segment 0 : data[127:0]
• Segment 1 : data[255:128]
• Segment 2 : data[383:256]
• Segment 3 : data[511:384]

开启 Straddle 模式之后，接口的边带信号（如 tuser）中会增加一系列指示指针，用来精确标定每个时钟周期内发生的数据事件：

1. SOP 计数与位置：当前拍包含几个包头（Start of Packet），以及它们分别落在哪个 Segment。
2. EOP 计数与位置：当前拍包含几个包尾（End of Packet），它们分别落在哪个 Segment，甚至具体到该 Segment 内的有效 Byte 偏移量。

借助这种分段映射机制，总线在单拍内可以呈现出极为紧凑的排布。比如，Segment 0 存放 TLP A 的包尾，Segment 1 存放 TLP B 的包头，Segment 2 存放 TLP B 的包尾，Segment 3 存放 TLP C 的包头。气泡被彻底挤压，总线利用率逼近物理极限。

为何并非所有接口都支持 Straddle？

在 Xilinx PCIe IP 的规范中，Straddle 模式并不是全局开放的通用特性。根据总线位宽、数据通道（RQ/RC/CQ/CC）以及对齐模式（Alignment Mode）的不同，支持状态呈现出严格的差异化。这背后的核心驱动力，是 PPA（Performance, Power, Area）的极限博弈。

512-bit 与 1024-bit 接口：全面引入

默认且强烈建议开启。

在 512-bit（单拍 64 Bytes）及以上总线中，一个 16 Bytes 的控制小包会造成高达 75% 的总线空洞。此时，协议层气泡造成的吞吐量暴跌（Performance 损失）已经远超引入前端对齐网络所带来的逻辑面积与时序代价（Area 开销）。这是必须使用 Straddle 的绝对领域。

64-bit 与 128-bit 接口：完全不支持 (Not Applicable)

硬件底层不提供该选项。

64-bit 总线单拍承载 8 Bytes，128-bit 承载 16 Bytes。

PCIe 最短的 TLP Header 也有 3 DW（12 Bytes）或 4 DW（16 Bytes）。这意味着，即使是最小的 PCIe 报文，也会在 64-bit 总线上跨越至少 2 个时钟周期，在 128-bit 总线上占满至少 1 个时钟周期。

在窄总线下，单拍内几乎不可能出现剩余大量位宽的情况，气泡效应极其微弱。如果在这种位宽下强行引入多包跨越逻辑，不仅毫无吞吐收益，还会徒增组合逻辑级数。

256-bit 接口：精准的通道隔离与特例

在 256-bit（单拍 32 Bytes）下，Xilinx 展现了最为克制的架构裁切。

RQ / CQ / CC 通道：禁用 (Disabled)

RQ（Requester Request）和 CC（Completer Completion）是由 FPGA 发往主机的发送端（TX）通道。数字前端在组包时具备完全主动权，可以通过逻辑设计尽量避免产生极碎的小包。CQ（Completer Request）接收主机的读写请求，通常长度受限且不会遭遇极端的物理层碎片化。在这些通道上，单拍 32 Bytes 造成的利用率损耗处于可接受范围内，禁用 Straddle 可以省下宝贵的 LUT 资源，并降低 250MHz 以上高频收敛的难度。

RC 通道 (Requester Completion)：唯一特例支持 (Enabled)

RC 通道接收主机返回的 DMA 读数据 (CplD)。主机侧 Root Complex 的存储控制器受限于 PCIe RCB (Read Completion Boundary) 机制，极有可能将连续数据暴力切分为 64 Bytes 的碎片返回。连续涌入的 64 Bytes 切片若在 256-bit 接口上强制一拍一包，会导致下行（RX）线速带宽断崖式下跌。在此通道开启 Straddle，是应对外部不可控切包行为、保全 DMA 读带宽底线的唯一手段。

Address-aligned 模式：不支持

在 256-bit 下，即使是 RC 通道，也仅在 Dword-aligned（双字对齐）模式下支持 Straddle，不支持 Address-aligned（地址对齐）。原因在于：如果允许报文在单拍内既跨越（Straddle），其起始位置又按 Byte/Address 任意偏移，接收端的 Barrel Shifter（桶形移位器）和 MUX 路由网络的复杂度就会呈指数级爆炸，几乎不可能在高速时钟下完成时序收敛。

案例

为了直观解析 RC 通道特例的运行机制，这里引用官方时序图对应的配套波形做逐拍拆解。

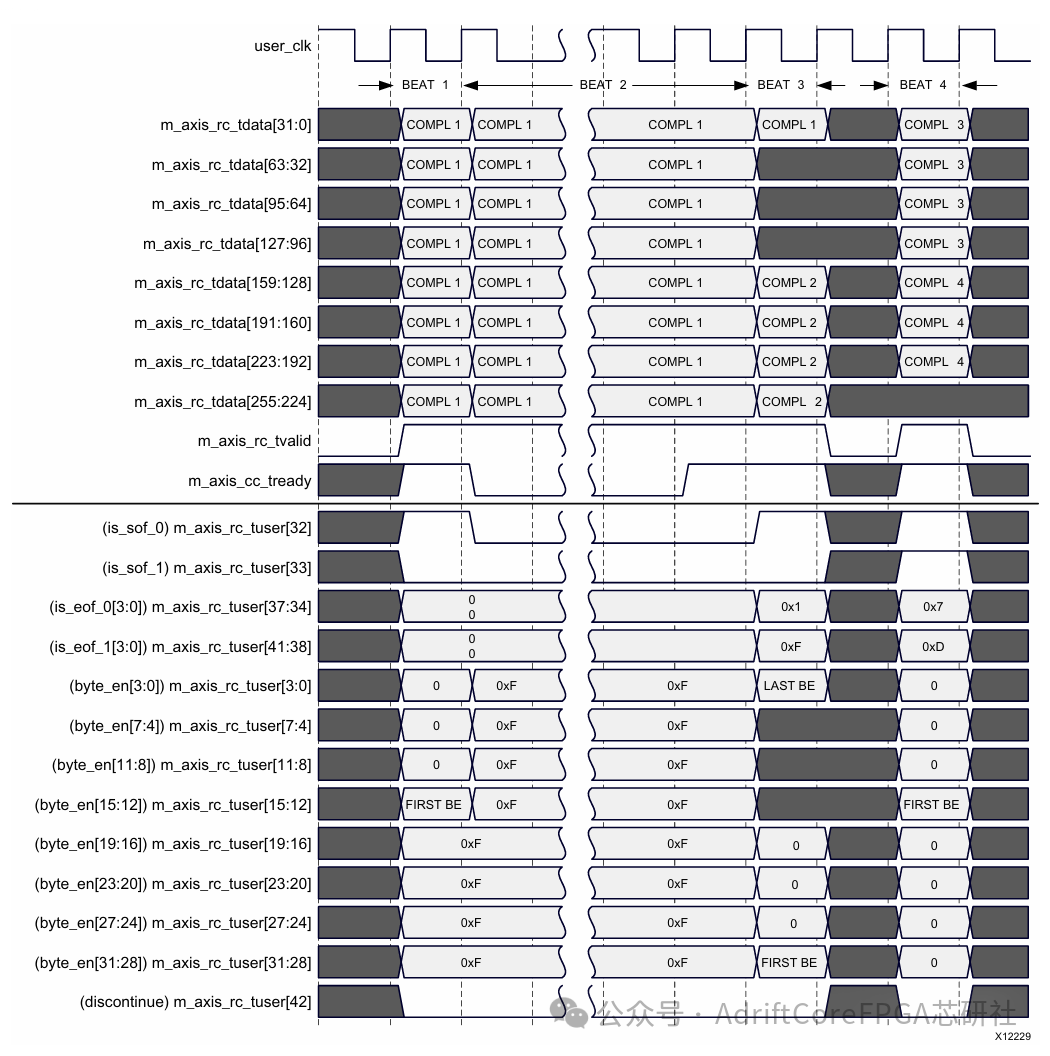

图：Straddle 使能下 Requester Completion 接口的 Completion TLP 传输时序

在此配置下，256-bit 的 m_axis_rc_tdata 被逻辑划分为两个 128-bit 的 Segment：

Segment 0 : tdata[127:0]

Segment 1 : tdata[255:128]

观察 user_clk 的 4 个关键 Beat，可以清晰看到 Straddle 如何消灭数据气泡：

BEAT 1 & BEAT 2（常规单包传输）：长报文 COMPL 1 正在传输，占据整个 256-bit 总线。m_axis_rc_tuser 中的 is_sof_0 拉高，明确指示该报文的 SOP 位于 Segment 0。此时属于常规的 AXI-Stream 传输状态。

BEAT 3（跨越发生：尾部与头部拼接）：COMPL 1 的传输在本周期结束，其尾部（EOP）落在低 128-bit 的 Segment 0（tdata[127:0]）中。如果不开启 Straddle，该周期的高 128-bit 只能空置填零。但由于启用了该模式，COMPL 2 的头部（SOP）立即在同一周期的高 128-bit（Segment 1）起始，占据 tdata[255:128]。此时 is_sof_1 信号拉高，向后级逻辑精准通报：Segment 1 有新包到达。

BEAT 4（极限挤压：单拍双包）：这一拍展示了 Straddle 应对碎片小包的核心价值。总线上同时出现 COMPL 3 和 COMPL 4 两个独立的短报文。

• COMPL 3 在 Segment 0（tdata[127:0]）起始并结束，触发 is_sof_0 拉高。
• COMPL 4 紧随其后，在 Segment 1（tdata[223:128]）起始并结束，触发 is_sof_1 拉高。高位剩余的 tdata[255:224] 为无效数据。

在单个时钟周期内，物理链路成功塞入并标记了两个完整的 Completion TLP，彻底规避了因报文过短造成的总线空洞。

RTL 侧的挑战

由于 Straddle 模式下包的边界完全交织在一起，直接将其送入后级状态机或 DMA 引擎将导致逻辑灾难。数字前端工程师必须在接收侧（RX）设计一个专用的数据重组模块——前端对齐网络。

该模块的时序逻辑通常包含以下几个关键级数：

• 报文解析级：根据边带指针解码 SOP/EOP 的数量及 Segment 偏移。
• 桶形移位与 MUX 路由：通过 Barrel Shifter 将错位的高段 Segment 数据移位至最低有效端对齐。
• 缓存与拼接（Reorder Buffer）：跨周期的报文需要寄存前一拍的尾部，与当前拍的头部进行拼接。
• 协议还原：将拼接好的数据重新还原为标准、干净的 AXI4-Stream 格式（单拍单包），隔离底层物理层的混乱，为后级处理提供稳定的数据流。

写在最后

Straddle 模式并不是一项免费的性能加速技术。它的本质是空间换时间——把底层协议链路吞吐低下的问题，转化为逻辑层面积和时序复杂度的增加。在追求极致 IOPS 的架构设计中，用额外的门逻辑去压榨 PCIe 链路的极限带宽，是一项必须跨越的工程门槛。
