1.3 Tbps吞吐、40ns延迟：FPGA纯硬件网络解析器HyperParser架构深度解析

前言

在下一代可编程交换机和 SmartNIC 的前端设计中，我们往往追求极高的吞吐量与极低的延迟。对于 TB 级的以太网接口（如 800 Gbps 甚至 1.6 Tbps），传统的解析器（Parser）设计面临着巨大的挑战。

传统的处理方法要么采用 FSM（有限状态机）受限于总线宽度无法提升吞吐，要么采用流水线（Pipeline）架构为了支持更深的解析（如 504 字节）而严重牺牲功耗、面积和延迟——尤其是在处理 64 字节小包时。

这篇来自 APNet 2021 的论文《HyperParser: A High-Performance Parser Architecture for Next Generation Programmable Switch and SmartNIC》提出了一种全新的 ASIC/FPGA 通用架构，能在单实例下把吞吐量推向惊人的数 Tbps，同时保持极低的确定性延迟。

核心痛点

在 TB 级吞吐的数字 IC 和 FPGA 设计中，采用超宽总线（如 4096-bit/512-byte）进行解析主要面临三个挑战：

• 交叉开关的面积爆炸：提取报头字段通常依赖 Crossbar，其 $O(N^2)$ 的面积复杂度在超宽总线下是无法接受的，严重影响功耗与成本。
• 协议识别延迟：逐层识别嵌套的协议头部非常耗时，且极容易成为时序与性能的瓶颈。
• FPGA 部署耗时漫长：传统的 P4 到 RTL 解析器，每次修改解析图都需要重新综合与布局布线，耗费数十分钟，迭代效率极低。

架构设计

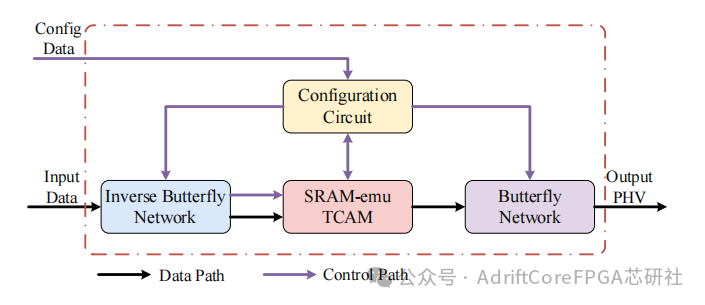

作者摒弃了传统的 Crossbar，跨界引入了密码学电路中的网络结构，整体架构极简且纯硬件逻辑流水线：

• Inverse Butterfly Network（逆蝶形网络）：通过 $O(N\log N)$ 面积复杂度的网络，在比特级别高效提取并聚合用于识别协议的"协议位"（Protocol Bits）。
• SRAM-emulated TCAM（SRAM 模拟 TCAM）：由于现代 FPGA 没有硬连线 TCAM，架构采用并行版 StrideBV，根据提取的协议位快速且低延迟地识别协议类型。
• Butterfly Network（蝶形网络）：同样以 $O(N\log N)$ 的复杂度，在字节级别提取关心的报头字段，并将其分散对齐到 PHV（报头向量）的正确位置。
• Configuration Circuit（配置电路）：面向 LUT 的设计策略，将用户定义的解析图直接转换为网络控制信号和 TCAM 初始值。

性能数据

作者在 14nm/28nm ASIC 以及类似 AMD Virtex UltraScale+ 的 FPGA 平台上进行了综合测试，结果非常炸裂：

• TB 级极高吞吐：在核心性能上，ASIC 实现吞吐量达 3.2-6.8 Tbps，FPGA 实现 1.3-2.8 Tbps，轻松 Hold 住 800G 以太网。
• 极低且确定的延迟：ASIC 延迟仅为固定的 11.7 ns；FPGA 延迟也压低至 40 ns。
• 秒级重配置：得益于固定的 LUT 位置与连线，修改解析协议的 FPGA 部署时间从数十分钟骤降至几十秒，无需经历漫长的重新综合。
• 资源占用极低：FPGA 实现仅消耗约 43K LUTs，面积相比传统方案提升约 20%，且不随解析图的复杂度而增加。

相关应用

其基于 Verilog 的高性能解析器设计支持 P4 语言，可应用于智能网卡和可编程交换机，与 NPU 协同优化数据流处理。

写在最后

这篇论文为 Tbps 级别的网络数据面处理提供了降维打击的思路。它证明了通过巧妙的拓扑网络替换传统交叉开关，可以在 PPAL（性能、功耗、面积、延迟）上取得全面胜利。

如果你正在做高速网络接口设计，这篇论文中 Butterfly Network 的降维思想和面向 LUT 的秒级重配策略非常值得借鉴。

项目链接：

https://github.com/FPGA-Networking/HyperParser
