嵌入式Linux显示开发入门：Framebuffer、Qt与OpenGL ES三大应用路径实战

走过前三期的铺垫，我们已经打通了 LCD 从物理原理、接口协议到 Linux 驱动的完整链路。这一期作为系列收官篇，我们将深入应用层，聚焦于一个核心问题：图像数据如何被送到 LCD 屏幕上？

我们将探讨 Qt 界面如何在嵌入式 Linux 上运行，OpenGL ES 如何利用 GPU 进行高效渲染，以及如何实现摄像头视频流的实时显示。从最简单的像素操作到复杂的图形界面优化，这里有你需要的实战路径。

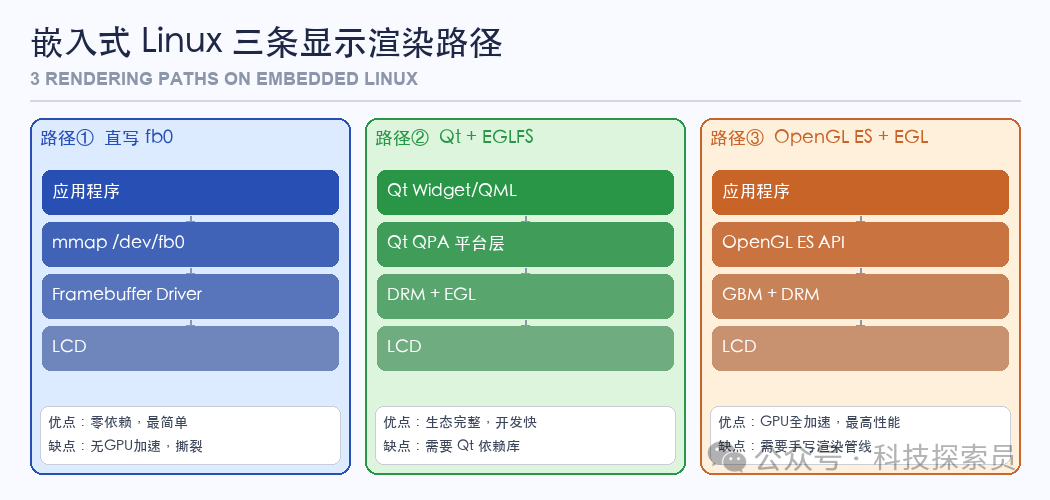

一、Linux 显示架构全景：三条核心渲染路径

在嵌入式 Linux 上，将图像输出到 LCD 屏幕主要有三种主流方式，它们在不同的复杂度、性能和依赖之间进行权衡。

路径①：直接写 /dev/fb0（最简单直接）

应用程序通过 mmap 映射 /dev/fb0 设备，直接向帧缓冲内存写入 RGB 像素数据。这种方式完全无需 GPU 参与，CPU 承担了所有绘图工作。

• 优点：零外部依赖，实现最简单，非常适合裸机思维过渡。
• 缺点：没有硬件加速，全屏刷新时 CPU 占用率高，且通常缺乏双缓冲机制，容易导致画面撕裂。
• 适用场景：简单的状态信息显示、底层调试、或资源极其有限的低功耗 MPU 场景。

路径②：Qt + LinuxFB / EGLFS 插件（平衡生态与性能）

Qt 框架通过其 QPA（Qt Platform Abstraction）平台抽象层，屏蔽了底层显示系统的差异。开发者只需关心业务逻辑，Qt 负责处理渲染和输出。

• LinuxFB：使用软件渲染引擎，最终将图像写入 fb0，无 GPU 依赖，兼容性最好。
• EGLFS：利用 GPU 进行渲染，通过 EGL 接口直接操作底层的 DRM/KMS 子系统，能获得最佳性能。
• 适用场景：绝大多数嵌入式 HMI（人机交互界面）开发，需要在开发效率、界面美观度和运行性能之间取得平衡。

路径③：OpenGL ES + EGL + DRM（极致性能）

这是最“底层”的图形应用开发方式。开发者直接调用 OpenGL ES API 进行 2D/3D 渲染，通过 EGL 关联到具体的显示系统（如 DRM），充分利用 GPU 的硬件加速能力，彻底解放 CPU。

• 优点：性能最优，可获得最高的渲染帧率和最精细的图形控制。
• 缺点：开发复杂度高，需要手动管理渲染管线、着色器等。
• 适用场景：对图形性能有极致要求的场景，如复杂的 2D/3D 动效、高帧率视频流处理、汽车仪表盘或地图导航渲染。

二、直接操作 Framebuffer：用 C 语言画一个像素

理解了架构，让我们动手实践最简单的路径①。以下是一个示意性的代码片段，展示了如何打开帧缓冲设备、映射内存并写入一个红色像素点。

// 打开设备，获取屏幕参数
int fd = open(“/dev/fb0”, O_RDWR);
struct fb_var_screeninfo vinfo;
ioctl(fd, FBIOPGET_VSCREENINFO, &vinfo);

// mmap 映射显存
uint8_t *fb = mmap(NULL, fb_size, PROT_READ|PROT_WRITE, MAP_SHARED, fd, 0);

// 写一个 RGB565 像素（R=255,G=0,B=0 → 红色）
uint16_t color = (0xF8 << 8) | (0x00 << 3) | (0x00 >> 3); // 0xF800
uint16_t *ptr = (uint16_t *)(fb + y * line_len + x * 2);
*ptr = color;

⚠️ 注意：双缓冲防撕裂
直接读写 fb0 会导致画面撕裂。一个常见的优化是使用页翻转（Page Flipping）：申请一块两倍屏幕高度的显存，在“后缓冲”绘制完整画面后，通过设置 fb_var_screeninfo.yoffset 并调用 FBIOPAN_DISPLAY ioctl，瞬间切换显示偏移到新画面，从而实现无撕裂的流畅效果。

三、Qt 嵌入式部署：从编译到屏幕显示

对于大多数嵌入式 GUI 项目，路径②——使用 Qt 是更高效的选择。理解其部署架构能帮你更好地定位和解决问题。

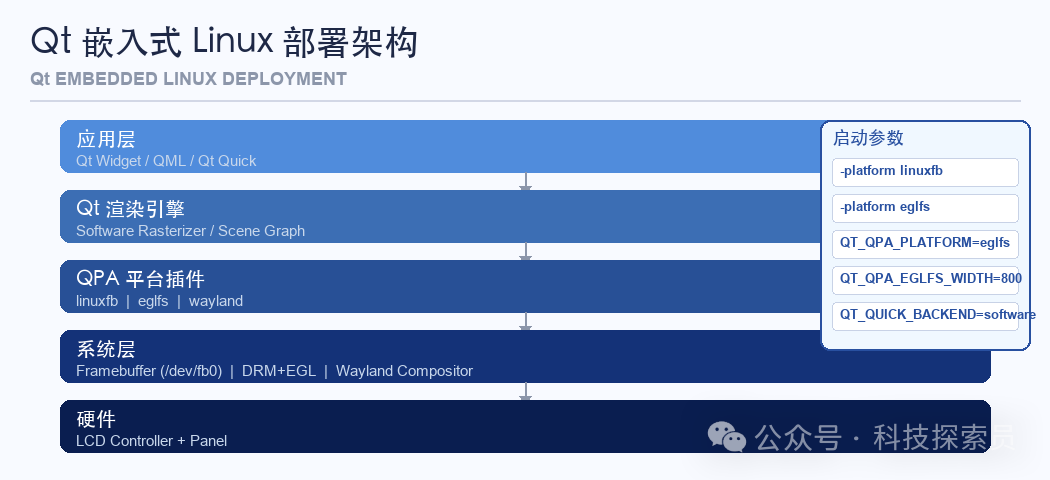

如图所示，Qt 应用通过 QPA 插件与底层系统交互。你可以通过启动参数或环境变量指定使用哪种插件：

# 使用 LinuxFB（软件渲染，无 GPU）
./your_app -platform linuxfb

# 使用 EGLFS（GPU 渲染，通过 DRM/KMS 直接输出）
./your_app -platform eglfs

# 或者通过环境变量配置
export QT_QPA_PLATFORM=eglfs
export QT_QPA_EGLFS_WIDTH=800
export QT_QPA_EGLFS_HEIGHT=480

💡 EGLFS 常见问题排查

• Could not find DRM backend：检查 /dev/dri/card0 等 DRM 设备节点是否存在，确保 GPU 驱动已加载。
• EGLFS: OpenGL ES 2.0 not available：GPU 驱动或 EGL 库未正确安装或配置。
• 屏幕空白：设置环境变量 QT_LOGGING_RULES='qt.qpa.eglfs*=true' 运行程序，查看详细日志输出。

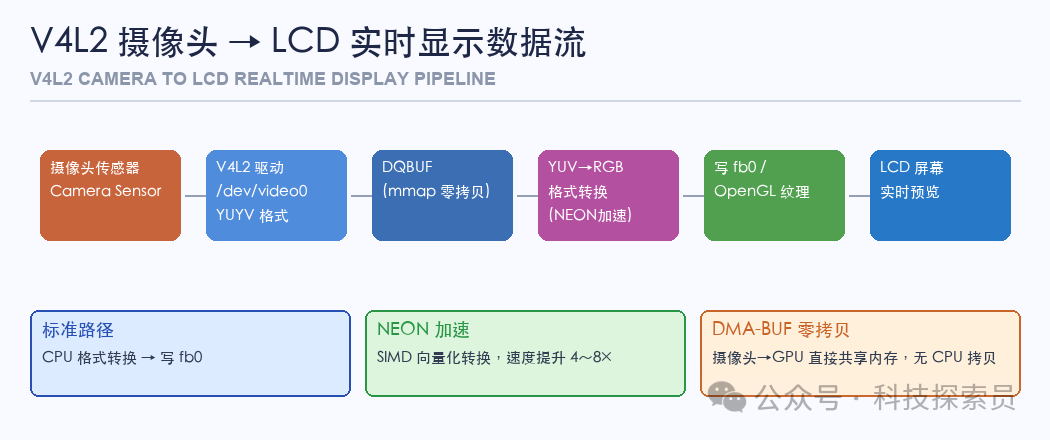

四、V4L2 摄像头流实时显示在 LCD

在安防监控、智能门禁等场景中，将摄像头画面实时显示在本地 LCD 屏上是常见需求。其核心流程是：采集 -> 格式转换 -> 渲染。

标准的实现路径包括：通过 V4L2 接口从摄像头获取 YUV 格式数据，在 CPU 端转换为 RGB 格式，最后写入 fb0 或提交给 OpenGL 纹理。

// 设置摄像头格式 640×480 YUYV
struct v4l2_format fmt = {
    .type = V4L2_BUF_TYPE_VIDEO_CAPTURE,
    .fmt.pix = { .width=640, .height=480, .pixelformat=V4L2_PIX_FMT_YUYV }
};
ioctl(cam_fd, VIDIOC_S_FMT, &fmt);

// 采集循环
while (1) {
    struct v4l2_buffer buf = { ... };
    ioctl(cam_fd, VIDIOC_DQBUF, &buf); // 取出一帧
    yuyv_to_rgb565(cam_buf, fb_mem, 640, 480); // CPU格式转换
    ioctl(cam_fd, VIDIOC_QBUF, &buf); // 还回缓冲区
}

💡 性能优化进阶

• NEON SIMD 加速：使用 ARM 处理器的 NEON 指令集对 YUV 到 RGB 的转换进行向量化优化，可提升 4-8 倍速度。
• DMA-BUF 零拷贝：这是更高级的方案。利用 DMA-BUF 机制，让摄像头驱动和 GPU 驱动之间直接共享物理内存，避免数据在 CPU 内存中的来回拷贝，极大降低延迟和 CPU 占用。这是现代手机相机预览和高级 ADAS 系统的标准做法。

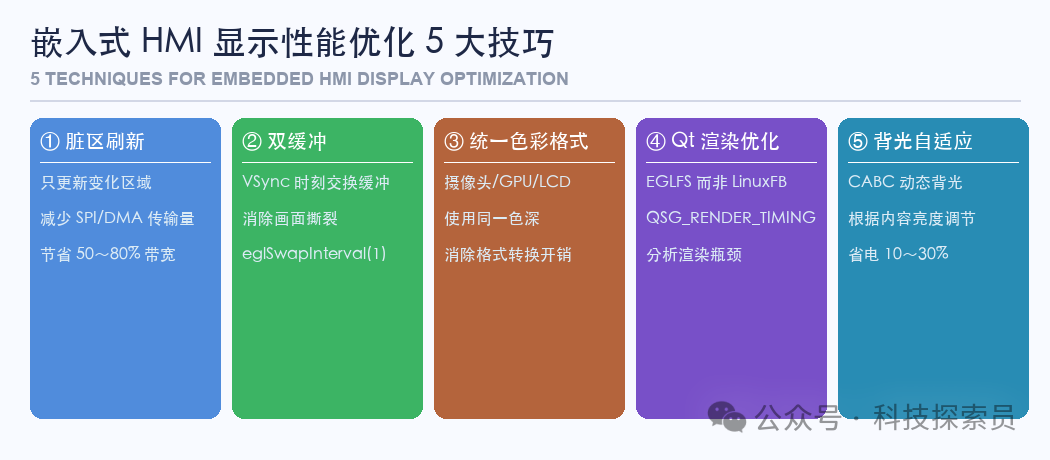

五、HMI 性能优化：让界面更流畅的 5 个技巧

当你的嵌入式界面感觉卡顿时，可以尝试从以下几个方向进行优化：

1. 脏区刷新：只刷新界面中发生变化的矩形区域，而不是整个屏幕。这对于 SPI 接口的屏幕尤其有效，可以节省 50% ~ 80% 的数据传输带宽。
2. 双缓冲/三缓冲：在 VSync（垂直同步）信号到来时交换前后缓冲区，这是消除画面撕裂的标准方法。在 OpenGL ES 中可通过 eglSwapInterval(1) 来启用。
3. 统一色彩格式：尽量让摄像头输出、GPU 渲染内部格式和 LCD 显示格式保持一致（如都使用 RGB565）。这样可以消除耗时的格式转换开销。
4. Qt 渲染优化：优先使用 EGLFS 后端而非 LinuxFB 以启用 GPU 加速。使用 QSG_RENDER_TIMING 环境变量来分析 Qt Quick 场景图的渲染瓶颈。
5. 背光亮度自适应：利用 LCD 面板的 CABC（内容自适应背光控制）功能，根据当前显示画面的平均亮度动态调节背光，可以在保证观感的同时降低 10% ~ 30% 的系统功耗。

六、LCD 显示屏系列总结：知识体系回顾

本系列四篇文章，我们系统地走完了 LCD 从硬件到软件的全链路：

• 第一期：显示技术全景 —— 解析 TN/IPS/VA 液晶原理，回顾 CCFL/LED/Mini-LED 背光进化史，并提供 LCD 与 OLED 的选型指南。
• 第二期：驱动芯片与接口协议 —— 详解 SPI、RGB、MIPI DSI、LVDS 四大接口，剖析主流驱动 IC，讲解时序参数计算与初始化序列。
• 第三期：Linux LCD 驱动开发 —— 对比 Framebuffer 与现代 DRM（drm_panel）驱动框架，手把手编写 SPI LCD 驱动，并涉及 MIPI DSI 调试与背光 PWM 控制。
• 第四期：应用层开发实战 —— 即本文，涵盖了从直接写 fb0、使用 Qt+EGLFS、利用 OpenGL ES 进行 GPU 渲染，到处理 V4L2 摄像头实时显示以及 HMI 性能优化的完整应用层方案。

希望这个由浅入深的系列，能帮助你构建起关于嵌入式显示系统的清晰知识图谱。无论是调试一块简单的屏幕，还是设计复杂的交互界面，扎实的基础都至关重要。如果你在 云栈社区 的 后端 & 架构 或 网络/系统 板块发现了更多有趣的相关话题，欢迎深入探讨。
