Keepalived生产环境实战：高可用配置优化与Docker部署指南

发表于 2 小时前 | 查看: 3| 回复: 0

Keepalived 是一个基于 C 语言编写的路由软件，其主要目标是为 Linux 系统及基于 Linux 的基础设施提供简单而健壮的负载均衡和高可用性功能。其负载均衡框架依赖于著名的 Linux 虚拟服务器（IPVS）内核模块，实现第四层负载均衡。同时，它还能根据后端服务器的健康状况，动态地维护和管理负载均衡的服务器池。而其高可用性功能，则是通过 VRRP 协议 实现的，该协议是路由器故障转移的基石。

在实际生产环境中，如何有效配置和管理 Keepalived，是保障服务连续性的关键。本文将结合实战经验，分享一套从基础配置、主备切换优化到运维脚本和 Docker 化部署的完整实践方案。

01 基础配置

清晰、模块化的配置文件是稳定运行的前提。

1.1 主配置文件

保持主配置文件的简洁，通过 include 指令引入具体的业务配置。

$ cat <<EOF | tee /etc/keepalived/keepalived.conf > /dev/null
! Configuration File for keepalived

global_defs {
   notification_email {
     acassen@firewall.loc
     failover@firewall.loc
     sysadmin@firewall.loc
   }
   notification_email_from Alexandre.Cassen@firewall.loc
   smtp_server localhost
   smtp_connect_timeout 30
   router_id LVS_DEVEL
}

include /etc/keepalived/keepalived-test.conf
EOF

提示：使用 include 引入其他配置文件，能让主配置文件尽可能保持干净。

1.2 业务配置文件（主要）

这是定义 VRRP 实例和虚拟 IP（VIP）的核心配置。

$ cat <<EOF | tee /etc/keepalived/keepalived-test.conf > /dev/null
vrrp_instance test {
# 集群的角色(MASTER, BACKUP)
    state MASTER
# 网卡名称
    interface bond0.4009
# 虚拟路由ID，同网段避免冲突
    virtual_router_id 18
# 权重
    priority 100
# VRRP广播间隔（以秒为单位）
    advert_int 1
# 本机IP地址
    unicast_src_ip x.x.x.x
# keepalived集群其他IP地址
    unicast_peer {
        x.x.x.x
        x.x.x.x
    }
# keepalived集群认证信息
    authentication {
        auth_type PASS
        auth_pass 1111
    }
# VIP地址
    virtual_ipaddress {
        x.x.x.x
    }
}
EOF

提示：生产环境建议尽可能使用 Keepalived 的单播模式，配置上 unicast_src_ip 和 unicast_peer 参数即可。

1.3 docker-compose 启动文件

使用 Docker 容器化部署，便于环境一致性和快速迁移。

$ cat <<EOF | tee /etc/keepalived/docker-compose.yml > /dev/null
services:
  keepalived:
    container_name: keepalived
    image: core.jiaxzeng.com/jiaxzeng/keepalived:2.3.4
    restart: always
    network_mode: host
    volumes:
    - .:/etc/keepalived
    cap_add:
    - NET_ADMIN
    - NET_BROADCAST
    - NET_RAW
EOF

1.4 启动 keepalived 服务

使用 Docker Compose 启动服务。

$ docker-compose up -d
[+] Running 1/1
 ✔ Container keepalived  Started

$ docker-compose ps
NAME         IMAGE              COMMAND                  SERVICE      CREATED         STATUS         PORTS
keepalived   keepalived:2.3.4   "/opt/keepalived/sbi…"   keepalived   5 seconds ago   Up 5 seconds

02 配置主备切换 VIP

VIP 的切换是 Keepalived 高可用能力的直接体现。

2.1 手工切换

在 Keepalived 主节点（即当前 VIP 所在节点）执行，停止或重启 Keepalived 服务都可以触发 VIP 切换。

$ docker-compose down
[+] Running 1/1
 ✔ Container keepalived  Removed

$ docker-compose restart
[+] Restarting 1/1
 ✔ Container keepalived  Started

2.2 自动切换

此场景通常是为本机某个无状态服务（如 Nginx、HAProxy）提供高可用，确保 VIP 漂移到任何节点，服务都能正常访问。下面以 HAProxy 为例。

提示：本示例是为 HAProxy 服务提供高可用。

1. 创建检查 HAProxy 状态脚本

$ cat /etc/keepalived/chk_haproxy.sh
#!/bin/bash

curl localhost:8405/metrics &> /dev/null

if [ $? -eq 0 ]; then
exit 0
else
exit 255
fi

2. Keepalived 业务配置文件添加 VRRP 健康检查脚本配置

vrrp_script haproxy {
  script /etc/keepalived/chk_haproxy.sh # 必须要绝对路径
  user root # 脚本的用户
  interval 1 # 执行脚本间隔，默认是1
  fall 5 # 转换fail状态所需次数，脚本退出状态码不为0
  rise 3 # 转换success所需次数，脚本退出状态码为0
  weight -10 # 将状态转换fail时，vrrp实例权重加该权重
}

3. Keepalived 业务配置文件 VRRP 实例添加健康检查脚本

vrrp_instance haproxy {
# 上述的基础配置内容
  ...
# vrrp实例添加上检测脚本，实现自动切换VIP
  track_script {
    haproxy # vrrp_script名称
  }
}

03 进阶配置

这些优化配置能帮助你在更复杂的网络环境下保持稳定。

3.1 优化 Gratuitous ARPs 配置

原理：默认情况下，Keepalived 切换 VIP 地址后，会广播两次 gratuitous ARP 数据包，通知二层网络中的所有主机更新 ARP 表。

极端情况：在 VIP 地址切换瞬间，若网络繁忙导致 gratuitous ARP 数据包丢包，可能会导致客户端访问 VIP 地址异常，但 ping VIP 地址却正常。这种情况在云上环境中真实遇到过。

优化方案：

调大两次 gratuitous ARP 数据包的广播间隔（默认为 1 秒）。
开启持续发送 gratuitous ARP 数据包广播。

# 全局生效
global_defs {
# 转换MASTER后，第1,2次发送gratuitous ARP包个数。默认: 5个
  vrrp_garp_master_repeat 3
# 转换MASTER后，第1次发送gratuitous ARP包与第2次间隔时长。默认: 5s
  vrrp_garp_master_delay 10
# 定期发送vrrp间隔。默认:0s(转换MASTER，除了发送两次gratuitous ARP后。不再定期发送gratuitous ARP包)
  vrrp_garp_master_refresh 60
}

# 特定vrrp实例
vrrp_instance 实例名 {
# 转换MASTER后，第1,2次发送gratuitous ARP包个数
  garp_master_repeat 3
# 转换MASTER后，第1次发送gratuitous ARP包与第2次间隔时长
  garp_master_delay 10
# 定期发送vrrp间隔。默认:0s(转换MASTER，除了发送两次gratuitous ARP后。不再定期发送gratuitous ARP包)
  garp_master_refresh 60
}

抓包分析验证
为了验证上述配置是否生效，我们可以进行网络抓包分析。

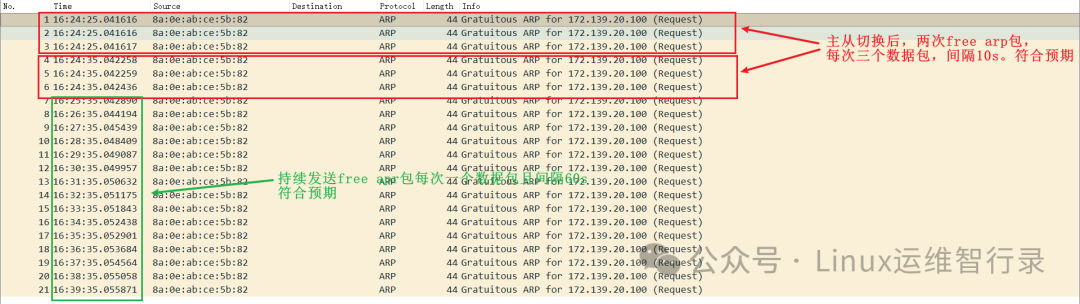

Wireshark免费ARP数据包抓包截图

提示：在 Wireshark 中，可以通过过滤器 arp.isgratuitous 来过滤出 free arp 数据包。

3.2 LVS 配置

如果你同时使用 Keepalived 的负载均衡功能，可以参考以下 LVS 配置示例。

virtual_server VIP地址 端口 {
# 用于检查器轮询的延迟计时器，默认60s
    delay_loop 60
# LVS调度
    lvs_sched rr
# LVS转发方法，默认NAT
    lvs_method DR
# L4协议
    protocol TCP

# 真实服务器条目【tcp检查】
    real_server 172.139.20.121 31919 {
# 真实服务器权重，默认是1
        weight 1
# 当健康检查器检测到故障时，将权重设置为0
        inhibit_on_failure
# tcp检查是没有参数
        TCP_CHECK {}
    }

# 真实服务器条目【http_get检查】
    real_server 172.139.20.176 31919 {
        weight 1
        inhibit_on_failure
# http_get检查参数
        HTTP_GET {
# http协议版本，默认1.1
            http_protocol 1.1
            url {
# 请求路径
                path /ping
# 健康检查摘要
# 示例：genhash -s 172.139.20.176 -p 31919 -u /ping
# digest f0a687a32fb5f06a7253e259126fe05a
                status_code 200-299
            }
        }
    }
}

提示：http_get 健康检查可以选择使用 digest 或 status_code 作为判断依据。推荐使用 status_code。

如果没有 genhash 命令，可以手动创建一个软链接。

$ ln -s /usr/local/sbin/keepalived /usr/local/bin/genhash

04 终极武器（tcpdump）

当出现问题时，抓包是定位问题最直接的手段。

4.1 心跳检测

抓取 VRRP 协议的心跳包，检查主备节点间通信是否正常。

sudo tcpdump -i any -enn vrrp

命令解析：

-i any: 抓取所有网卡的流量
-enn: 显示 MAC 地址且不解析主机名
vrrp：过滤 VRRP 协议的流量。

4.2 免费 ARP

抓取 gratuitous ARP 包，验证 VIP 切换后是否正常发送了 ARP 通告。

sudo tcpdump -i any -enn 'arp and arp[14:4] == arp[24:4]'
