在华三CAS虚拟化平台中配置TrueNAS iSCSI共享存储实现CVM纳管

在企业级虚拟化环境中，使用独立的共享存储是实现虚拟机高可用（HA）、在线迁移等高级功能的基础。本文将详细介绍如何在嵌套实验环境中，利用 H3C CAS 平台纳管计算节点，并配置基于 TrueNAS 的 iSCSI 共享存储，最终验证其可用性。

环境介绍及架构规划

硬件与软件要求

进行此类嵌套虚拟化实验，对宿主机的性能有一定要求，建议配置如下：

• CPU: 8核心以上
• 内存: 32G以上
• 硬盘: 200G以上
• CAS软件版本: H3C_CAS-R0785P03-h3linux-x86_64
• 宿主机操作系统: Windows 11 22h2 或者 Vmware Exsi
• 虚拟化软件: Vmware Workstation 17 pro
• iSCSI 存储模拟软件: TrueNAS-SCALE-25.10.2.1

网络规划

我们需要在 Vmware Workstation 中创建三个独立的虚拟网络，以实现管理、存储和业务流量分离。

网络名称	子网划分	模式
VMNET01	192.168.100.100/24	仅主机模式
vmnet02	172.16.188.1/24	仅主机模式
vmnet08	192.168.40.1/24	NAT模式

虚拟机配置规划

本次实验共需创建5台虚拟机，各司其职，具体规划如下表：

虚拟机用途	硬件配置	IP地址	网卡	用途
CVM纳管平台	CPU: 4 核心 内存：8G 硬盘：200G	192.168.100.102/24	eth0	管理
		172.16.188.2/24	eth1	存储
		192.168.40.3/24	eth2	业务
CVK01	CPU: 8 核心 内存：16G 硬盘：500G	192.168.100.103/24	eth0	管理
		172.16.188.3/24	eth1	存储
		192.168.40.4/24	eth2	业务
CVK02	CPU: 8 核心 内存：16G 硬盘：500G	192.168.100.104/24	eth0	管理
		172.16.188.4/24	eth1	存储
		192.168.40.5/24	eth2	业务
TrueNAS	CPU: 2 核心 内存：4 G 系统盘：20g 存储盘：50G * 3	192.168.100.105/24	eth0	管理
		172.16.188.100/24	eth1	存储
Rocky 8.10	CPU: 1 核心 内存：1G 系统盘：20g	192.168.40.6/24	eth0	业务

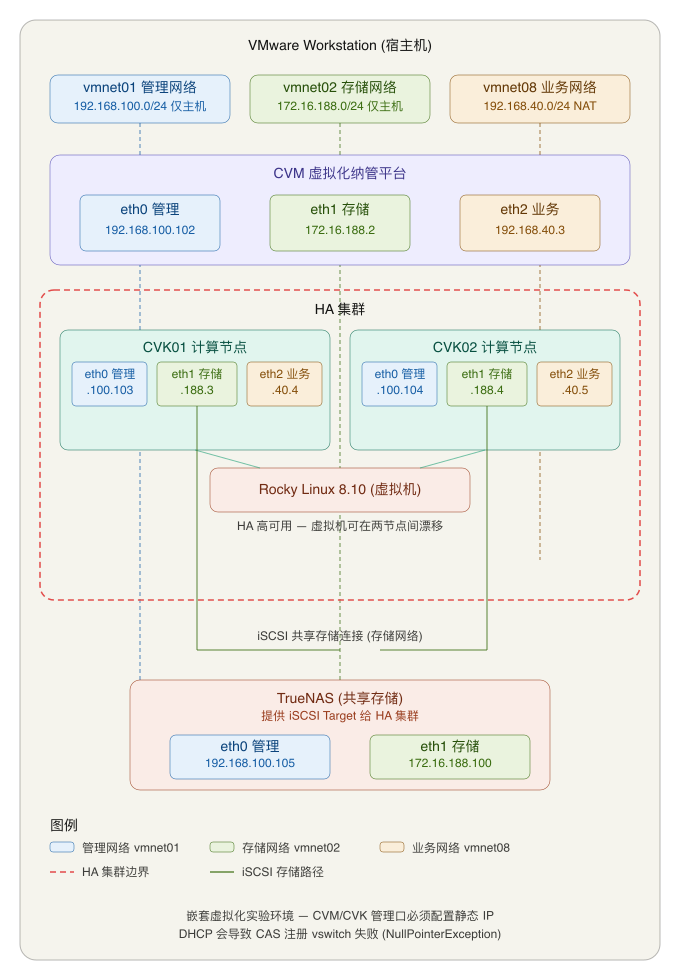

总体规划架构图

整个实验环境的网络拓扑与逻辑关系如下图所示，清晰展示了管理、存储、业务三网分离，以及 CVM、CVK、TrueNAS 和业务虚拟机之间的连接关系。

CVM虚拟化管理平台安装

首先，在 VMware Workstation 中新建一台名为 CVM 的虚拟机，为其配置三个网络适配器，并按照上表规划分配网络类型。操作系统平台选择 Linux 的 CentOS 7 64位。

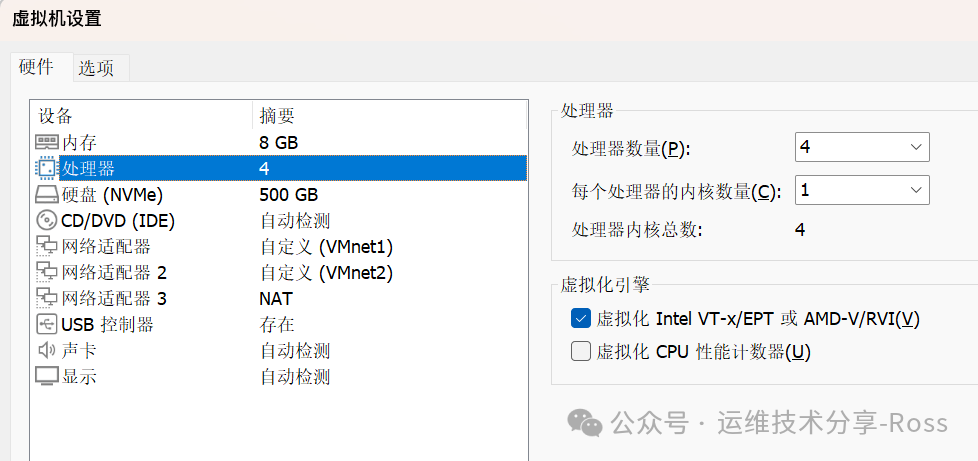

关键步骤：务必在虚拟机CPU设置中，勾选“虚拟化 Intel VT-x/EPT 或 AMD-V/RVI”选项，否则无法正常安装和运行。

关于安装镜像，有两个选择：一是使用流传较广的基于 CentOS 7 的旧版 H3C_CAS-E0730P06-centos-x86_64；二是从 H3C 官网下载基于 OpenEuler 22.04 的新版 H3C_CAS-R0785P03-h3linux-x86_64。两者安装过程略有不同，本文将使用最新的信创版本进行演示。

安装过程简述

1. 编辑虚拟机设置，将下载好的 ISO 镜像文件加载到虚拟机的光驱。
2. 启动虚拟机，在 GUI 安装界面中，SOFTWARE SELECTION 部分务必选择 CVM。
3. 设置 root 密码，需要满足复杂度要求（建议包含数字、大小写字母和特殊符号）。
4. 其他选项保持默认即可，安装程序会自动进行分区。
5. 等待安装完成，点击重启。

绕过虚拟化环境限制（针对新版CVM）

安装重启后，通过浏览器访问 http://192.168.100.102，使用默认账号 admin 和密码 Cloud@1234 尝试登录。很可能会遇到“获取不到 MAC 地址”的错误提示。这是因为新版 CAS 加强了虚拟化环境检测。

解决方法如下：

1. 保持 CVM 虚拟机开机，使用 SSH 工具以 root 身份连接 192.168.100.102。
2. 执行 ip a 命令，找到 eth0 网卡对应的 MAC 地址并复制备用。
3. 依次执行以下命令，创建一个伪造 MAC 地址的 Python 编译文件：

cd /root
vi dummy.py

按 i 进入编辑模式，将以下内容粘贴进去，注意将第三行的 MAC 地址替换为你刚才复制的 eth0 的真实 MAC 地址。

import py_compile
with open('dummy1.py', 'w') as f:
    f.write('print("0c:da:41:1d:ca:bb")') # 将此处的MAC地址替换为你的eth0 MAC地址
py_compile.compile('dummy1.py', 'dummy.pyc')

按 ESC 键，输入 :wq 保存并退出。

4. 继续执行以下命令，替换系统原有的 MAC 获取模块并重启相关服务：

python dummy.py  # 会生成 dummy.pyc 文件
sudo chmod 777 dummy.pyc
sudo mv /opt/bin/get_host_mac.pyc /opt/bin/get_host_mac.pyc.bak
cp -f dummy.pyc /opt/bin/get_host_mac.pyc
systemctl restart tomcat
systemctl restart casserver

等待约一分钟后，再次刷新 CVM 管理平台页面，即可正常登录。

CVK计算节点安装

CVK 的安装过程与 CVM 类似。创建虚拟机时，硬件配置参考规划表，在安装界面的 SOFTWARE SELECTION 部分选择 CVK 即可。安装完成后重启，无需进行 MAC 地址绕过操作。请按照相同步骤完成 CVK01 和 CVK02 两台计算节点的安装。

TrueNAS 存储系统安装与配置

安装流程

在 VMware Workstation 中新建虚拟机，硬件平台选择 Linux，系统版本选择 Debian 11/12 均可。
至少需要两块虚拟磁盘：一块用于安装系统（建议20GB），另一块或多块用于提供存储空间（本例使用3块50GB盘）。
安装过程中，在选择系统安装盘的界面，仅对系统盘打勾（按空格），数据盘不要选择。然后为 truenas_admin 用户设置一个强密码并牢记。

安装完成后，通过规划的 IP (http://192.168.100.105) 访问 TrueNAS Web 管理界面。

基础设置

1. 登录：使用用户名 truenas_admin 和安装时设置的密码登录。
2. 设置中文界面：依次点击左侧菜单 系统设置 -> 常规，在“本地化”区域设置语言、时区等。

配置 iSCSI 共享存储

这是实现共享存储的核心步骤。

1. 创建存储池（Pool）：

   • 进入 存储 -> 池，点击“创建池”。
   • 为池命名（如 pool），然后添加磁盘（VDEV）。根据磁盘数量选择布局：单盘选“条带”，三盘及以上可选“RAIDZ1”以提供冗余。本实验直接创建池，暂不添加缓存等高级VDEV。

2. 创建块设备（Zvol）：

   • 进入 存储 -> 数据集。
   • 选中刚创建的存储池（如 pool），点击右上角的 添加Zvol。
   • 设置 Zvol 名称（如 share）和大小（例如 70G），这将作为之后共享给 CVM 的存储空间。

3. 配置 iSCSI 服务：

   • 进入 共享 -> 块(iSCSI)。
   • 点击“向导”开始配置。
   • 目标：选择“新建”。
   • 区块：设备类型选“设备”，在“设备”下拉框中，选择刚才创建的 Zvol（如 pool/share）。
   • 协议选项：门户选择“新建”，IP 地址填写 TrueNAS 存储网的 IP 172.16.188.100。
   • 完成向导后，系统会提示启动 iSCSI 服务，点击确认。

至此，TrueNAS 端的 iSCSI 共享存储已经配置完毕。

CVM平台纳管与存储配置

添加主机与集群

1. 登录 CVM 管理平台 (http://192.168.100.102)。
2. 创建主机池和集群（如命名为 HA）。
3. 在集群中添加两台 CVK 主机 (cvknode01, cvknode02)，填写其管理口 IP 地址。

配置存储网络

为了实现 CVK 节点对共享存储的访问，需要先配置存储网络。

1. 在集群的 存储 标签页下，点击 增加 创建一个新的存储网络。
2. 网络类型选择“存储网络”，转发模式为“VBE”。
3. 在“配置主机网络”部分，为 cvknode01 和 cvknode02 分别添加其存储网卡 (eth1) 及对应的 IP 地址（172.16.188.3 和 172.16.188.4）。

添加 iSCSI 共享存储

1. 在集群的 存储 标签页，点击 增加。
2. 类型选择“共享文件系统”。
3. 点击“共享文件系统”输入框旁的搜索按钮，在弹出的窗口中点击 增加。
   • 基本信息：填写名称、类型(iSCSI)、目标路径（如 /vms/share）。
   • LUN信息：在“IP地址”标签页下，填写 TrueNAS 的存储 IP (172.16.188.100)，点击“LUN”输入框旁的搜索按钮，选择 TrueNAS 提供的 LUN。
4. 添加成功后，在“选择共享文件系统”窗口选中刚创建的存储，点击“确定”。
5. 回到“增加共享存储”页面，点击“选择主机”，勾选 cvknode01 和 cvknode02，将存储关联到两台计算节点。
6. 确认提交。稍等片刻，CVM 会自动在 CVK 节点上挂载该共享存储，并将其添加到集群存储列表中。

验证与虚拟机部署

存储添加成功后，你可以在 CVM 存储列表中看到其状态和容量。接下来便可以在该共享存储上创建虚拟机。

嵌套虚拟化环境下的部署经验：
在 VMware Workstation 嵌套的 CVK 环境中，直接上传 ISO 镜像并安装 Linux 虚拟机经常会遇到各种报错，安装 Windows 则耗时极长。
推荐做法：

1. 先在 VMware Workstation 宿主机层面安装好一个基础的 Rocky Linux 或 CentOS 虚拟机。
2. 将该虚拟机关机，通过 文件 -> 导出为 OVF 功能将其导出。
3. 进入生成的 OVF 文件夹，不要选择 ISO 文件，将其余所有文件打包成 ZIP 压缩包。
4. 在 CVM 平台的“部署 OVF 模板”功能中，上传此 ZIP 包。
5. 基于该模板快速部署虚拟机。此方法能极大节省时间并避免安装过程中的兼容性问题。

通过以上步骤，你已经成功搭建了一个基于华三 CAS 和 TrueNAS iSCSI 的共享存储虚拟化环境。在此架构上，你可以进一步测试虚拟机的高可用（HA）故障切换、存储动态扩展等企业级功能。如果在配置过程中遇到问题，可以到云栈社区的相关板块与更多技术爱好者交流讨论。
