BLDC下拉电阻作用解析：无感方波控制中反电动势过零检测的关键设计

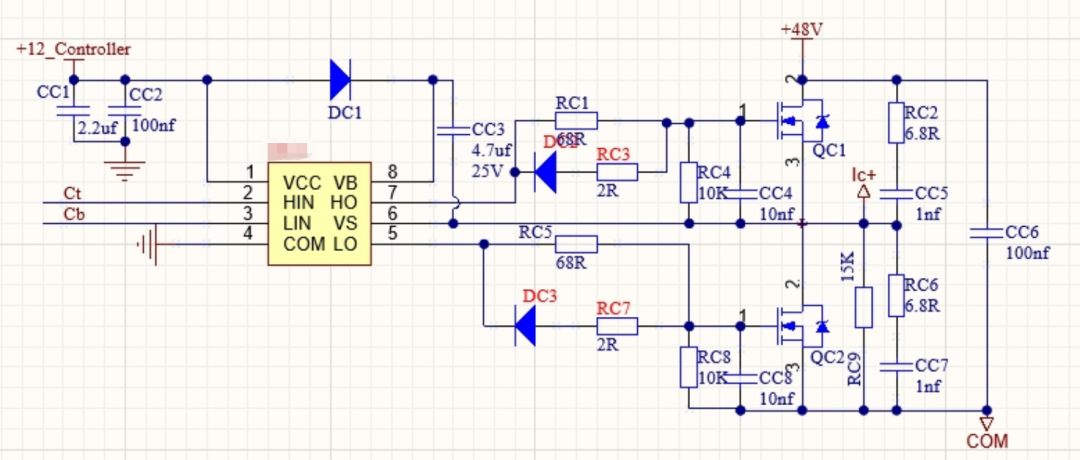

在BLDC（无刷直流电机）驱动电路设计中，你是否留意过这样一个细节：A、B、C三相的相线节点，常常会各自通过一个几十千欧（kΩ）的电阻连接到地（GND）。这个看似简单的设计，在无感方波控制方案中，却是至关重要、不可或缺的一环。它的核心目的非常明确：为反电动势（BEMF）的过零检测提供一个稳定可靠的电位基准，同时兼顾电路安全与抗干扰能力。

一、核心目的：解决无感控制的“相端浮空”难题

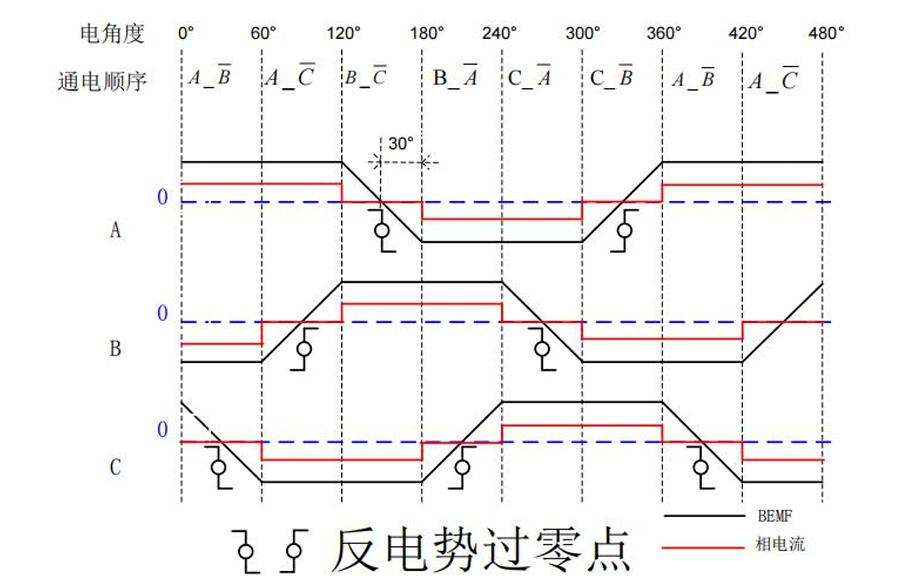

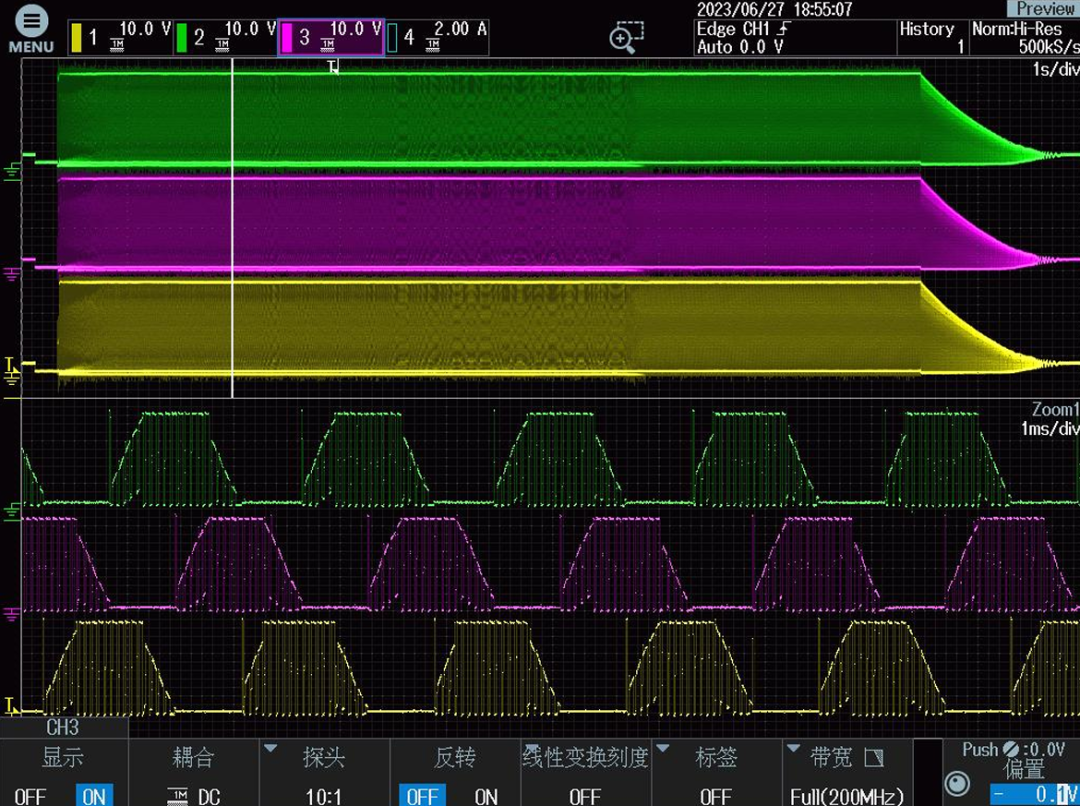

无感BLDC控制，不依赖霍尔传感器，而是通过检测三相反电动势的过零点来推断转子位置，从而进行换相。这里存在一个根本性问题：

• 当电机处于静止、低速运行状态，或者驱动桥的上、下桥MOS管全部关断时，三相的相线端子在电气上是完全浮空的高阻态。
• 浮空的端子电压会受到各种寄生参数和噪声的影响，随机漂移，导致后级的比较器电路根本无法从杂乱的信号中识别出真实的BEMF过零时刻。
• 接入一个15kΩ（典型值）到GND的下拉电阻后，相当于为浮空的相端强制建立了一个固定的直流参考电位（0V）。这样，电机旋转产生的BEMF信号就能以GND为基准进行正负波动，比较器才能准确地捕捉到电压穿越零点的时刻。

可以说，如果没有这组下拉电阻，采用反电动势过零检测的无感电机很可能无法正常启动，或者在运行中出现乱抖、丢步甚至完全失控的情况。

二、次要但不可忽视的作用

除了提供检测基准，这组下拉电阻还扮演着几个重要的“配角”：

1. 防止电磁干扰误触发：浮空的相线极易受到PWM开关噪声、电机换向产生的电压尖峰以及空间电磁干扰（EMI）的影响。下拉电阻可以泄放掉这些干扰电荷，稳定相端电位，有效避免比较器产生误判，提升系统鲁棒性。
2. 避免负压或尖峰损坏芯片：在电机快速换向过程中，可能会产生反向的感应电压，对连接到相端的MCU比较器或ADC引脚造成负压冲击。下拉电阻能起到一定的钳位和泄放作用，保护敏感的控制芯片。
3. 确保上电初始化电位明确：系统上电瞬间，驱动桥MOS管通常处于关断状态，三相端子电位未知。下拉电阻能确保它们在初始时刻被拉至0V，防止因电位随机导致电机在上电瞬间产生意外的抖动。

三、阻值为何选“几十kΩ”？一个平衡的艺术

这个电阻的阻值选择颇有讲究，是多项因素权衡后的结果：

• 阻值太小（例如几Ω到几百Ω）：会形成低阻抗通路，带来不必要的静态功耗，同时会严重拉低BEMF信号的幅值，导致过零检测失效。
• 阻值太大（例如几MΩ）：则相端依然近似于浮空状态，无法起到稳定电位的核心作用。
• 几十kΩ（如15kΩ, 47kΩ）：这个范围是业界经过实践验证的通用值。它在功耗、检测信号幅度（精度）以及抗干扰能力三者之间取得了最佳平衡。阻值足够小以稳定电位，又足够大以避免消耗过多功率和衰减信号。

四、关键区分：有感与无感方案

这里有一个重要的设计区分点：

• 有感BLDC（使用霍尔传感器）：转子位置由霍尔元件直接检测，不依赖相端电压信息。因此，三相下拉电阻不是必须的，相端浮空不影响系统工作。
• 无感BLDC（依赖BEMF过零检测）：这组下拉电阻是必须添加的，否则核心的位置检测功能将无法实现，电机无法正常运行。

拓展讨论：关于预驱电路回流路径的说法

在技术社区，例如云栈社区的硬件板块，也有工程师提出另一种观点：该电阻在BLDC预驱芯片刚上电时，能为内部电路提供必要的回流路径，确保其正常初始化。这种说法侧重于芯片本身的工作条件。实际上，它的“稳定基准”作用与“提供路径”作用并不矛盾，往往是同时存在的。电路中的许多经典设计，正是这种一石多鸟的智慧体现。
