玄铁K230 RT-Thread Smart实战：YOLOv8-Pose端侧实时坐姿体态检测全解析

随着现代办公和学习方式的改变，长时间坐在电脑前已成为常态。然而，不良的坐姿习惯会导致各种健康问题，如颈椎病、腰椎病、高低肩等。据统计，青少年体态异常率高达60%以上，其中圆肩占60.5%、颈部前倾占58.1%、高低肩占52.3%。

本项目基于玄铁K230开发板，利用人工智能视觉技术实现实时坐姿体态检测，能够自动识别5种常见的不良坐姿，并提供智能提醒功能。

目录

• 项目背景及功能
• 效果演示
• RT-Thread使用情况概述
• 硬件设计
• 软件设计
• 实现过程
• 未来展望

1 项目背景及功能

1.1 项目创新点

本项目运行在 RT-Thread Smart 操作系统上，基于 YOLOv8-Pose 模型，实现实时人体关键点检测。

1.2 核心功能

1. 头部前倾检测：检测头部相对肩部的前倾角度
2. 高低肩检测：检测两肩高度差异
3. 驼背检测：检测上半身前倾程度
4. 身体倾斜检测：检测身体左右倾斜角度
5. 圆肩检测：检测肩部前移程度

所有检测结果分为正常、轻度、中度、重度四个等级，并实时显示在屏幕上。

2 效果演示

本系统能够实时检测人体姿态并分析坐姿问题。在实际测试中：

• 检测帧率：约 10-15 FPS (取决于模型和硬件配置)
• 检测延迟：< 200ms
• 检测准确率：头部前倾和高低肩检测准确率达80%以上
• 稳定性：可连续运行1小时以上无崩溃

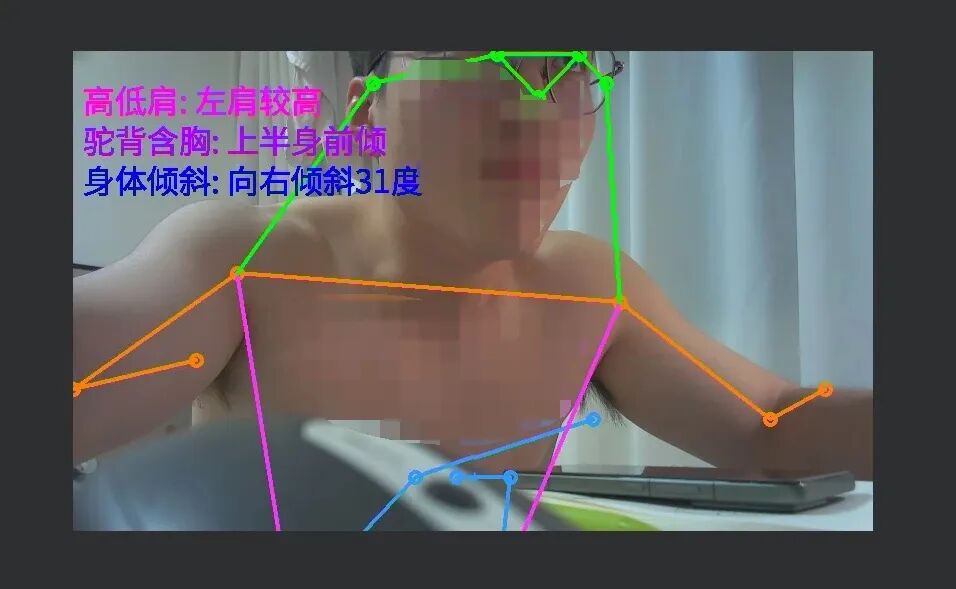

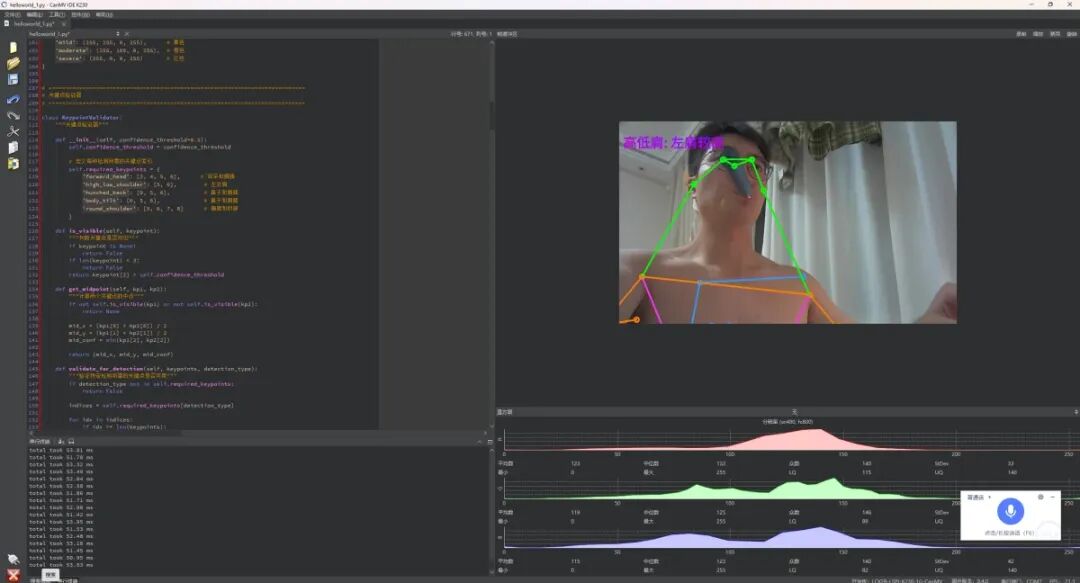

系统会在屏幕上实时显示：

• 人体骨架(17个关键点及连线)
• 检测到的体态问题及严重程度
• 不同严重程度用不同颜色标识(绿色正常、黄色轻度、橙色中度、红色重度)

3 RT-Thread使用情况概述

本项目基于RT-Thread Smart操作系统开发，充分利用了RT-Thread的特性：

3.1 操作系统层面

• RT-Thread Smart：K230的CanMV固件底层就是基于RT-Thread Smart实现的
• 用户态应用：我们的Python应用运行在RT-Thread Smart的用户态
• 硬件抽象：使用RT-Thread提供的设备驱动框架

3.2 使用的 RT-Thread 组件

• 摄像头驱动：通过RT-Thread的CSI2驱动获取图像
• 显示驱动：通过RT-Thread的LCD/HDMI驱动输出画面
• GPIO驱动：控制蜂鸣器和LED
• 内存管理：RT-Thread的内存管理机制

4 硬件设计

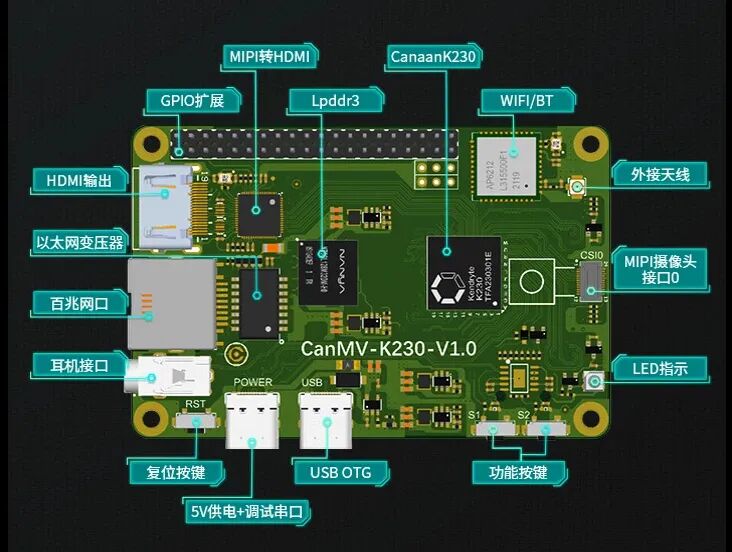

4.1 硬件框图

本系统的硬件架构如下：

5 软件设计

5.1 软件架构框图

本系统采用分层架构设计：

┌─────────────────────────────────────────────────┐
│              应用层 (Python)                    │
│  ┌──────────────────────────────────────────┐   │
│  │  主程序: 图像采集 + AI推理 + 结果显示   │   │
│  └──────────────────────────────────────────┘   │
└───────────────────┬─────────────────────────────┘
                    │
┌───────────────────┴─────────────────────────────┐
│            业务逻辑层 (Python)                   │
│  ┌──────────────┐  ┌──────────────────────┐    │
│  │关键点验证模块│  │    体态分析模块      │    │
│  │- 可见性判断  │  │- 角度计算            │    │
│  │- 中点计算    │  │- 比例计算            │    │
│  │- 检测可行性  │  │- 严重程度判断        │    │
│  └──────────────┘  └──────────────────────┘    │
└───────────────────┬─────────────────────────────┘
                    │
┌───────────────────┴─────────────────────────────┐
│          AI推理层 (nncase_runtime)               │
│  ┌──────────────────────────────────────────┐   │
│  │  YOLOv8-Pose模型 (KPU硬件加速)          │   │
│  │  - 17个人体关键点检测                   │   │
│  │  - 关键点置信度输出                     │   │
│  └──────────────────────────────────────────┘   │
└───────────────────┬─────────────────────────────┘
                    │
┌───────────────────┴─────────────────────────────┐
│       CanMV框架层 (MicroPython)                  │
│  ┌──────────┐  ┌──────────┐  ┌──────────┐      │
│  │PipeLine  │  │  AI2D    │  │  Media   │      │
│  │图像管道  │  │图像预处理│  │媒体管理  │      │
│  └──────────┘  └──────────┘  └──────────┘      │
└───────────────────┬─────────────────────────────┘
                    │
┌───────────────────┴─────────────────────────────┐
│       RT-Thread Smart                           │
│  ┌──────────┐  ┌──────────┐  ┌──────────┐      │
│  │CSI2驱动  │  │显示驱动  │  │GPIO驱动  │      │
│  └──────────┘  └──────────┘  └──────────┘      │
└───────────────────┬─────────────────────────────┘
                    │
┌───────────────────┴─────────────────────────────┐
│            K230硬件层 (RISC-V)                   │
│  ┌──────────┐  ┌──────────┐  ┌──────────┐      │
│  │ 摄像头   │  │ KPU/NPU  │  │  显示    │      │
│  └──────────┘  └──────────┘  └──────────┘      │
└─────────────────────────────────────────────────┘

5.2 技术栈说明

• 操作系统：RT-Thread Smart
• 开发环境：CanMV (基于MicroPython)
• AI模型：YOLOv8n-Pose (COCO格式，17个关键点)
• AI编译器：nncase (嘉楠科技的AI编译工具链)
• 推理引擎：nncase_runtime
• 图像处理：AI2D (K230的图像预处理加速器)
• 编程语言：Python (MicroPython)

6 实现过程

6.1 玄铁K230开发环境搭建

本项目使用CanMV开发环境，这是K230官方提供的基于MicroPython的开发环境。

6.1.1 环境说明

玄铁K230支持多种开发环境：

• CanMV：大核跑RT-Smart + MicroPython，适合快速开发AI应用
• RT-Smart Only：纯RT-Smart开发，适合底层开发
• Linux：大核跑Linux，适合复杂应用
• Linux + RT-Smart：双核异构，功能最强大

本项目选择CanMV环境。

6.2 人体关键点检测实现

6.2.1 YOLOv8-Pose模型说明

本项目使用YOLOv8n-Pose模型进行人体关键点检测。该模型基于COCO数据集训练，可以检测17个人体关键点：

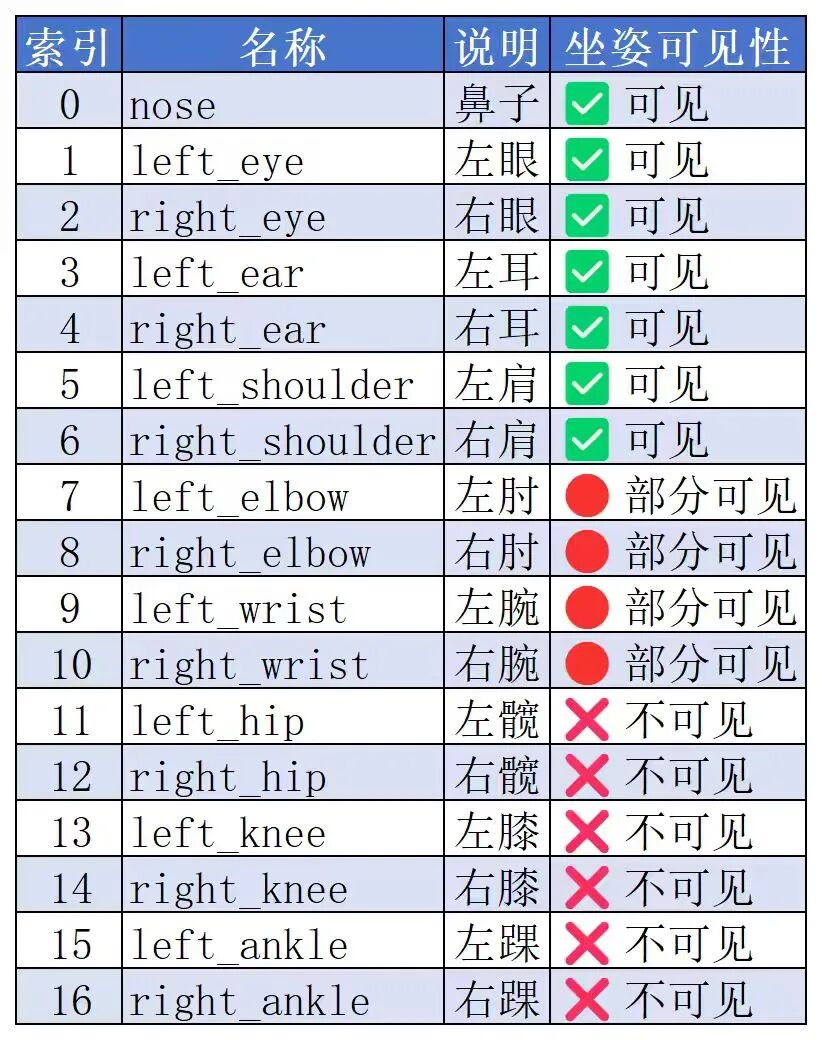

关键点定义(COCO格式)：

坐姿场景的挑战：

坐在桌子前时，下半身(髋部、膝盖、脚踝)通常被桌子遮挡，因此传统的体态检测算法(依赖髋部关键点)无法直接使用。这是本项目需要解决的核心问题。

6.2.2 模型推理代码

from libs.PipeLine import PipeLine, ScopedTiming
from libs.AIBase import AIBase
from libs.AI2D import Ai2d
import nncase_runtime as nn
import ulab.numpy as np

class PersonKeyPointApp(AIBase):
    def __init__(self, kmodel_path, model_input_size, confidence_threshold=0.2,
                 nms_threshold=0.5, rgb888p_size=[1920,1080], display_size=[1920,1080],
                 debug_mode=0):
        super().__init__(kmodel_path, model_input_size, rgb888p_size, debug_mode)
        self.kmodel_path = kmodel_path
        self.model_input_size = model_input_size
        self.confidence_threshold = confidence_threshold
        self.nms_threshold = nms_threshold
        self.rgb888p_size = [ALIGN_UP(rgb888p_size[0], 16), rgb888p_size[1]]
        self.display_size = [ALIGN_UP(display_size[0], 16), display_size[1]]
        self.debug_mode = debug_mode
        self.ai2d = Ai2d(debug_mode)
        self.ai2d.set_ai2d_dtype(nn.ai2d_format.NCHW_FMT,
                                 nn.ai2d_format.NCHW_FMT,
                                 np.uint8, np.uint8)

    def config_preprocess(self, input_image_size=None):
        with ScopedTiming("set preprocess config", self.debug_mode > 0):
            ai2d_input_size = input_image_size if input_image_size else self.rgb888p_size
            self.ai2d.resize(nn.interp_method.tf_bilinear, nn.interp_mode.half_pixel)
            self.ai2d.build([1,3,ai2d_input_size[1],ai2d_input_size[0]],
                           [1,3,self.model_input_size[1],self.model_input_size[0]])

    def postprocess(self, results):
        with ScopedTiming("postprocess", self.debug_mode > 0):
            # 使用aidemo库的后处理接口
            dets = aidemo.person_kp_postprocess(results, [self.rgb888p_size[1], self.rgb888p_size[0]],
                                                self.model_input_size, self.confidence_threshold,
                                                self.nms_threshold)
            return dets

关键点：

1. 使用AI2D进行图像预处理(resize)
2. 使用KPU进行模型推理
3. 使用aidemo库进行后处理，得到关键点坐标和置信度

6.3 关键点验证模块实现

由于坐姿场景下部分关键点不可见，我们需要先验证关键点的有效性。

6.3.1 关键点验证类

class KeypointValidator:
    """关键点验证器，用于判断关键点可见性和计算中点"""
    def __init__(self, confidence_threshold=0.5):
        self.confidence_threshold = confidence_threshold

    def is_keypoint_valid(self, keypoint):
        """判断单个关键点是否有效"""
        if keypoint is None or len(keypoint) < 3:
            return False
        x, y, conf = keypoint[0], keypoint[1], keypoint[2]
        return conf >= self.confidence_threshold and x > 0 and y > 0

    def get_midpoint(self, kp1, kp2):
        """计算两个关键点的中点"""
        if not self.is_keypoint_valid(kp1) or not self.is_keypoint_valid(kp2):
            return None
        x = (kp1[0] + kp2[0]) / 2
        y = (kp1[1] + kp2[1]) / 2
        conf = min(kp1[2], kp2[2])
        return [x, y, conf]

    def can_detect_forward_head(self, keypoints):
        """判断是否可以检测头部前倾"""
        # 需要耳朵和肩膀
        left_ear = keypoints[3]
        right_ear = keypoints[4]
        left_shoulder = keypoints[5]
        right_shoulder = keypoints[6]
        ear_valid = self.is_keypoint_valid(left_ear) or self.is_keypoint_valid(right_ear)
        shoulder_valid = self.is_keypoint_valid(left_shoulder) and self.is_keypoint_valid(right_shoulder)
        return ear_valid and shoulder_valid

设计思路：

1. 每个关键点都有置信度，只有置信度足够高才认为有效
2. 计算中点时，取两个关键点置信度的最小值
3. 针对每种体态问题，判断所需关键点是否都有效

6.4 体态分析算法实现

这是本项目的核心部分，我们针对坐姿场景重新设计了检测算法。

6.4.1 算法设计原理

传统算法的问题：

• 传统驼背检测需要肩-髋连线，但坐姿下髋部不可见
• 传统身体倾斜检测需要肩-髋-膝连线，同样不可用

我们的解决方案：

• 头部前倾：使用耳朵-肩膀连线与垂直轴的夹角
• 高低肩：使用左右肩高度差与肩宽的比例
• 驼背：使用鼻子-肩膀的水平偏移与垂直距离的比例(修订算法)
• 身体倾斜：使用鼻子-肩膀中点连线与垂直轴的夹角(修订算法)
• 圆肩：使用肩膀-肘部的前移距离(需要肘部可见)

6.4.2 核心算法代码

class PostureAnalyzer:
    """体态分析器"""
    def __init__(self, thresholds):
        self.thresholds = thresholds
        self.validator = KeypointValidator()

    def calculate_angle(self, point1, point2):
        """计算两点连线与垂直轴的夹角(度)"""
        dx = point2[0] - point1[0]
        dy = point2[1] - point1[1]
        angle_rad = math.atan2(abs(dx), abs(dy))
        angle_deg = math.degrees(angle_rad)
        return angle_deg

    def detect_forward_head(self, keypoints):
        """检测头部前倾"""
        # 获取耳朵和肩膀
        left_ear = keypoints[3]
        right_ear = keypoints[4]
        left_shoulder = keypoints[5]
        right_shoulder = keypoints[6]
        # 计算耳朵和肩膀的中点
        ear = self.validator.get_midpoint(left_ear, right_ear)
        shoulder = self.validator.get_midpoint(left_shoulder, right_shoulder)
        if ear is None or shoulder is None:
            return None, None
        # 计算角度
        angle = self.calculate_angle(shoulder, ear)
        # 判断严重程度
        thresholds = self.thresholds['forward_head']
        if angle < thresholds['normal']:
            severity = 'normal'
        elif angle < thresholds['mild']:
            severity = 'mild'
        elif angle < thresholds['moderate']:
            severity = 'moderate'
        else:
            severity = 'severe'
        return severity, angle

    def detect_high_low_shoulder(self, keypoints):
        """检测高低肩"""
        left_shoulder = keypoints[5]
        right_shoulder = keypoints[6]
        if not self.validator.is_keypoint_valid(left_shoulder) or \
           not self.validator.is_keypoint_valid(right_shoulder):
            return None, None
        # 计算肩宽和高度差
        shoulder_width = abs(left_shoulder[0] - right_shoulder[0])
        height_diff = abs(left_shoulder[1] - right_shoulder[1])
        if shoulder_width == 0:
            return None, None
        # 计算比例
        ratio = height_diff / shoulder_width
        # 判断严重程度
        thresholds = self.thresholds['high_low_shoulder']
        if ratio < thresholds['normal']:
            severity = 'normal'
        elif ratio < thresholds['mild']:
            severity = 'mild'
        elif ratio < thresholds['moderate']:
            severity = 'moderate'
        else:
            severity = 'severe'
        return severity, ratio

    def detect_hunched_back(self, keypoints):
        """检测驼背(修订算法)"""
        nose = keypoints[0]
        left_shoulder = keypoints[5]
        right_shoulder = keypoints[6]
        shoulder = self.validator.get_midpoint(left_shoulder, right_shoulder)
        if not self.validator.is_keypoint_valid(nose) or shoulder is None:
            return None, None
        # 计算水平偏移和垂直距离
        horizontal_offset = abs(nose[0] - shoulder[0])
        vertical_distance = abs(nose[1] - shoulder[1])
        if vertical_distance == 0:
            return None, None
        # 计算前倾比例
        forward_ratio = horizontal_offset / vertical_distance
        # 判断严重程度
        thresholds = self.thresholds['hunched_back']
        if forward_ratio < thresholds['normal']:
            severity = 'normal'
        elif forward_ratio < thresholds['mild']:
            severity = 'mild'
        elif forward_ratio < thresholds['moderate']:
            severity = 'moderate'
        else:
            severity = 'severe'
        return severity, forward_ratio

6.5 结果渲染和显示

6.5.1 绘制骨架

def draw_skeleton(self, img, keypoints):
    """绘制人体骨架"""
    # 定义骨架连接关系
    skeleton = [
        [0, 1], [0, 2], [1, 3], [2, 4],  # 头部
        [5, 6],  # 肩膀
        [5, 7], [7, 9],  # 左臂
        [6, 8], [8, 10],  # 右臂
        [5, 11], [6, 12],  # 躯干
        [11, 12],  # 髋部
        [11, 13], [13, 15],  # 左腿
        [12, 14], [14, 16]   # 右腿
    ]
    # 绘制连线
    for connection in skeleton:
        kp1 = keypoints[connection[0]]
        kp2 = keypoints[connection[1]]
        if self.validator.is_keypoint_valid(kp1) and \
           self.validator.is_keypoint_valid(kp2):
            x1, y1 = int(kp1[0] * scale_x), int(kp1[1] * scale_y)
            x2, y2 = int(kp2[0] * scale_x), int(kp2[1] * scale_y)
            img.draw_line(x1, y1, x2, y2, color=(255, 255, 0, 255), thickness=2)
    # 绘制关键点
    for kp in keypoints:
        if self.validator.is_keypoint_valid(kp):
            x, y = int(kp[0] * scale_x), int(kp[1] * scale_y)
            img.draw_circle(x, y, 5, color=(0, 255, 0, 255), thickness=-1)

6.5.2 显示检测结果

def draw_posture_results(self, img, results):
    """显示体态检测结果"""
    y_offset = 30
    for problem, (severity, value) in results.items():
        if severity is None:
            continue
        # 根据严重程度选择颜色
        color = self.color_config[severity]
        # 格式化显示文本
        text = f"{problem}: {severity} ({value:.2f})"
        # 绘制文本
        img.draw_string(10, y_offset, text, color=color, scale=2)
        y_offset += 30

6.6 完整应用集成

6.6.1 主程序流程

def main():
    # 初始化PipeLine
    pl = PipeLine(rgb888p_size=[1920, 1080], display_mode='lcd')
    pl.create()
    # 初始化人体关键点检测
    kp_detect = PersonKeyPointApp(
        kmodel_path='/sdcard/examples/kmodel/yolov8n-pose.kmodel',
        model_input_size=[320, 320],
        confidence_threshold=0.2,
        nms_threshold=0.5,
        rgb888p_size=[1920, 1080],
        display_size=pl.get_display_size()
    )
    kp_detect.config_preprocess()
    # 初始化体态分析器
    analyzer = PostureAnalyzer(POSTURE_THRESHOLDS)
    print("系统启动成功，开始检测...")
    try:
        while True:
            # 获取图像帧
            img = pl.get_frame()
            # 运行关键点检测
            keypoints = kp_detect.run(img)
            if keypoints:
                # 分析体态
                results = analyzer.analyze_all(keypoints)
                # 绘制结果
                kp_detect.draw_skeleton(pl.osd_img, keypoints)
                kp_detect.draw_posture_results(pl.osd_img, results)
            # 显示画面
            pl.show_image()
            # 垃圾回收
            gc.collect()
    except Exception as e:
        print(f"错误: {e}")
    finally:
        kp_detect.deinit()
        pl.destroy()

if __name__ == "__main__":
    main()

7 未来展望

短期计划

1. 优化算法：进一步提高检测准确率
2. 增加数据统计：记录每日坐姿数据，生成健康报告
3. RISC-V优化：使用RVV向量扩展优化算法性能
4. 模型优化：尝试模型量化和剪枝，提高推理速度
5. 功能扩展：支持多人检测、远程监控等功能

这个基于玄铁K230的坐姿检测项目，完整展示了从硬件驱动、AI推理到业务逻辑实现的端侧开源实战全过程。感兴趣的开发者可以访问其 GitHub 仓库 深入研究代码。
