状态机编程思想详解：单片机按键控制LED灯的设计与C实现

很多开发者都能熟练驱动各种单片机外设，但一写完整的项目代码就容易迷失，毫无逻辑与框架感。这说明仅停留在操作外设的层面还不够，掌握一套优秀的编程思想才是进阶的关键——比如模块化编程、状态机 编程、分层架构等。

本文就来深入聊聊状态机编程，并通过一个具体的按键控制 LED 灯的例子，展示如何从状态转换图到 C 代码落地实现。

什么是状态机？

状态机（State Machine）包含五个核心要素：

• 状态（State）：系统在某一时刻所处的稳定工作模式，整个生命周期中可能包含多个状态。例如，一台电动机具有正转、反转、停转三种状态。
• 迁移（Transition）：系统从一个状态转移到另一个状态的过程，迁移需要外部事件驱动，不会自动发生。停转的电机必须上电才能转动。
• 事件（Event）：在某一时刻发生的、对系统有意义的事情，是触发状态迁移的原因。对电机而言，加正电压、加负电压、断电就是事件。
• 动作（Action）：状态机在迁移过程中执行的其它行为，是对事件的响应。比如给停转的电机加正电压时，电机不仅迁移到正转状态，还会启动转动——这个启动过程就是动作。
• 条件（Guard）：即使事件发生，状态机也可能需要满足一定条件才执行迁移。例如，电机虽然已合闸，但若供电线路故障，仍然不能转起来。

一个状态机必须从初始状态开始运行。

实例：按键控制 LED 灯

电路与功能需求

电路如下图所示，包含一个单片机 MCU、一个按键 K0 和两个 LED 灯 L1、L2。

功能需求如下：

• L1 和 L2 的状态按顺序转换：OFF/OFF → ON/OFF → ON/ON → OFF/ON → OFF/OFF
• 每次状态转换需要连续按键 5 次
• 初始状态为 OFF/OFF

状态转换图

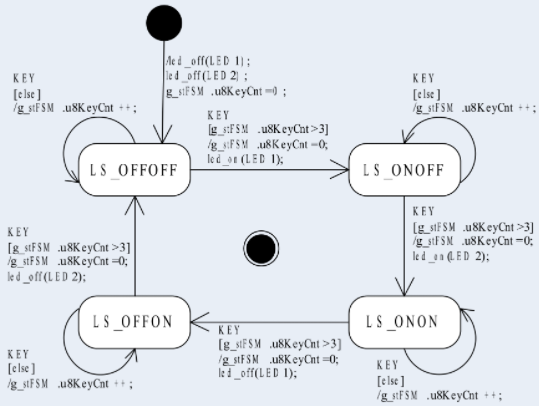

在状态机编程中，先设计状态转换图，再编写代码才是正确的顺序。下面是一张使用类似 UML 语法绘制的按键控制流水灯状态转换图：

图中：

• 圆角矩形表示状态，内部标注状态名称（如 LS_OFFOFF、LS_ONOFF 等）。
• 带箭头的直线或弧线表示状态迁移，从初态指向次态。
• 迁移上的标注格式为：事件[条件] / 动作列表（条件和动作列表可选）。例如 KEY[g_sIFSM_u8KeyCnt > 3] / g_sIFSM_u8KeyCnt--; le_d_off(LED1); 表示发生按键事件，且条件满足时执行相应动作并迁移状态。
• 黑色实心圆点表示运行前的不可知状态，启动时强制迁移到初始状态，该迁移不需要事件但可以有动作。
• 包含实心圆点的圆圈表示状态机生命周期的结束，本例中的状态机循环运行，因此没有状态指向该圆圈。

代码实现

根据状态转换图，写出如下 C 代码：

void main(void)
{
  sys_init();
  led_off(LED1);
  led_off(LED2);
  g_stFSM.u8LedStat = LS_OFFOFF;
  g_stFSM.u8KeyCnt = 0;

  while(1)
  {
    if(test_key() == TRUE)
    {
      fsm_active();
    }
    else
    {
      ; /*idle code*/
    }
  }
}

void fsm_active(void)
{
  if(g_stFSM.u8KeyCnt > 3) /*击键是否满 5 次*/
  {
    switch(g_stFSM.u8LedStat)
    {
      case LS_OFFOFF:
        led_on(LED1);      /*输出动作*/
        g_stFSM.u8KeyCnt = 0;
        g_stFSM.u8LedStat = LS_ONOFF; /*状态迁移*/
        break;

      case LS_ONOFF:
        led_on(LED2);      /*输出动作*/
        g_stFSM.u8KeyCnt = 0;
        g_stFSM.u8LedStat = LS_ONON;  /*状态迁移*/
        break;

      case LS_ONON:
        led_off(LED1);     /*输出动作*/
        g_stFSM.u8KeyCnt = 0;
        g_stFSM.u8LedStat = LS_OFFON; /*状态迁移*/
        break;

      case LS_OFFON:
        led_off(LED2);     /*输出动作*/
        g_stFSM.u8KeyCnt = 0;
        g_stFSM.u8LedStat = LS_OFFOFF; /*状态迁移*/
        break;

      default: /*非法状态*/
        led_off(LED1);
        led_off(LED2);
        g_stFSM.u8KeyCnt = 0;
        g_stFSM.u8LedStat = LS_OFFOFF; /*恢复初始状态*/
        break;
    }
  }
  else
  {
    g_stFSM.u8KeyCnt++;  /*状态不迁移，仅记录击键次数*/
  }
}

代码解析与扩展性分析

在 fsm_active() 函数中，g_stFSM.u8KeyCnt = 0; 在 switch-case 里出现了多次，其实完全可以合并到 switch 之前。这里保持重复写法，目的是清晰展示每个状态迁移时的完整动作，与状态转换图的意图完全对齐。

状态机变量 g_stFSM 包含两个成员：u8LedStat（LED 状态，质变因子）和 u8KeyCnt（按键计数，量变因子）。量变因子逐步积累，达到阈值后才触发质变因子变化，从而实现状态迁移。这种结构称为扩展状态机（Extended State Machine）。

假设需求从“连按 5 次”改为“连按 100 次”，只需将条件 g_stFSM.u8KeyCnt > 3 改成 g_stFSM.u8KeyCnt > 98 即可。而如果仅用一个状态变量，每个状态需要拆分成 5 个小状态，连按 100 次就需要 400 个状态，switch-case 会膨胀到无法维护。扩展状态机通过分离质变与量变，让代码的扩展性和可读性都得到了质的提升。

通过这个简单的例子，状态机编程的威力可见一斑。当你面对复杂度更高的嵌入式系统时，这种思想能帮助你构建出逻辑清晰、便于维护的程序框架。
