TPU是如何用十年时间，从“偏科生”成长为AI超算一极的？

十年之前，你不认识我，我不属于你，我们还是一样，陪在GPU左右。

十年之后，我们是朋友，LLM的训练，再也找不到用GPU的理由。

这就是谷歌TPU的故事。

十年之前，AI这把火刚烧起来，尤其是谷歌的语音搜索用户急剧增加。据说，当时谷歌后台的工程师们脸都绿了。他们算了笔账：如果每个用户每天就用3分钟语音搜索，他们就得把数据中心的规模翻一倍。

这是什么概念？

就是说，再不想办法，公司就要被大家说的话给“撑死”了。服务器买不起了，电费交不起了，数据中心没地儿建了。这已经不是技术问题，而是生死存亡的考验了。

当时的大佬们（CPU、GPU）虽然能打，但又贵又耗电，性价比太低。谷歌琢磨着，这不行啊，总不能老在友商后面跟跑，得自己造“核武器”。于是，一个“军令状”立下了：搞一个比同期GPU性价比高10倍的玩意儿出来！一个属于AI加速芯片的传奇也就此开始，如果你也对这种技术演进和极客精神感兴趣，不妨到云栈社区和更多同好一起交流。

TPU（Tensor Processing Unit，张量处理单元）的故事，就这么拉开了序幕。

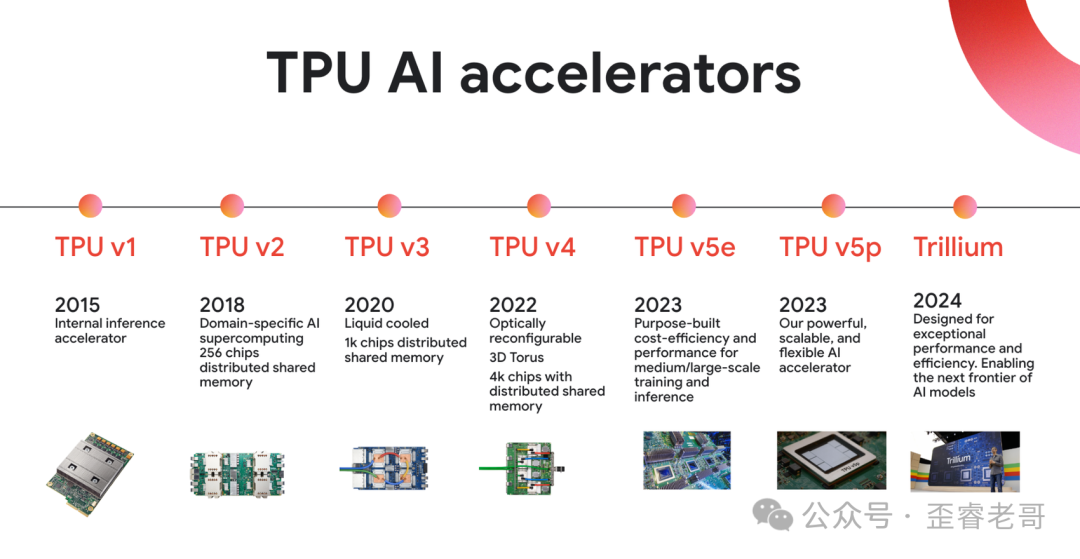

第一章：V1出世，一个“偏科”的天才

谷歌的工程师们没有重新发明轮子，而是从故纸堆里翻出了一本上古秘籍——70年代末提出的“脉动阵列”（Systolic Array）。

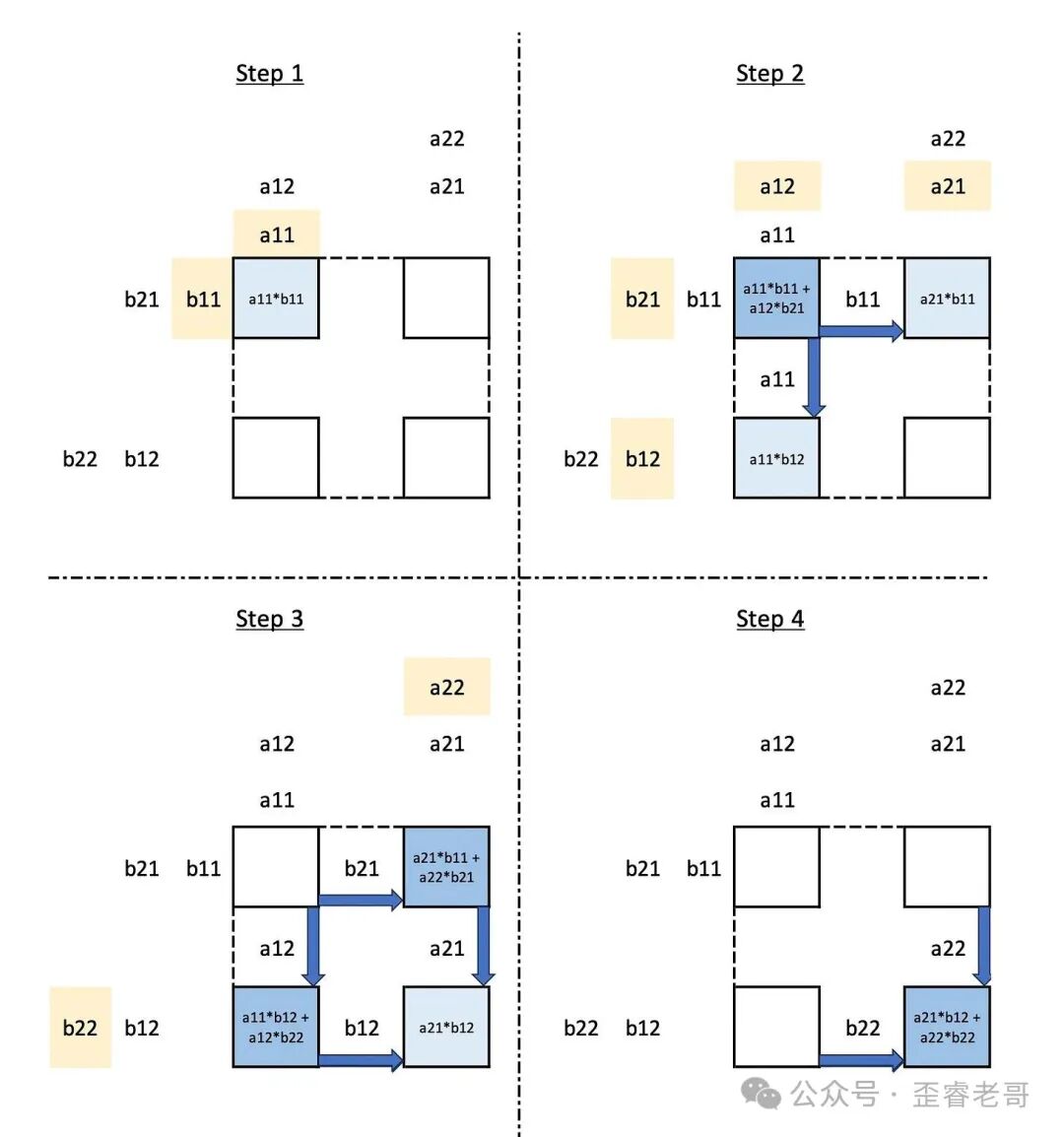

这玩意儿听着玄乎，其实原理很“带感”。你可以想象一下，把数据像“泵血”一样，有节奏地“泵”进一个由成千上万个计算小单元组成的网格里。数据在这个网格中流动，每流过一个单元就被计算一次，结果直接传给下一个，全程无缝衔接，像心跳一样规律。

这套操作最大的好处是啥？省事儿！数据不用频繁地在内存和计算单元之间来回跑，极大减少了能量和时间的开销。TPU v1就把这上古神功练到了极致。

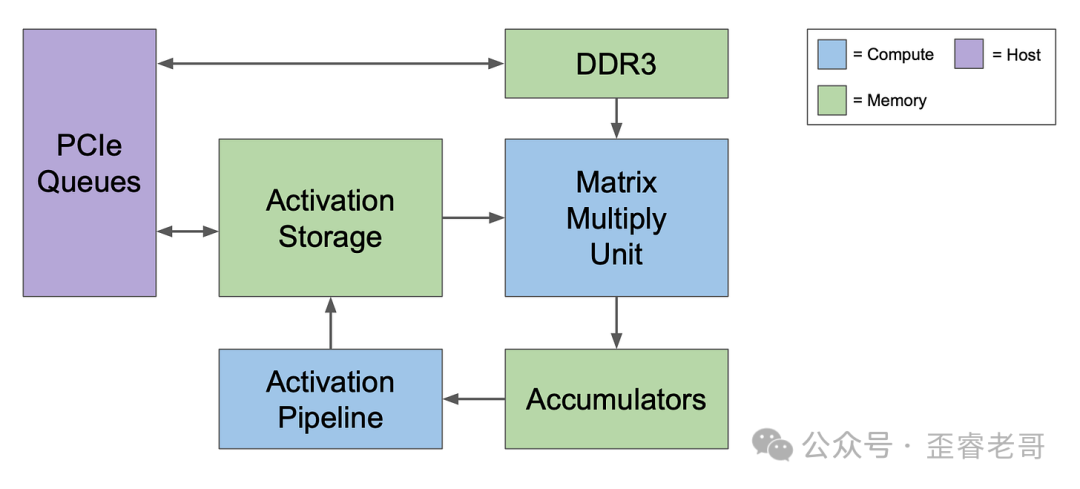

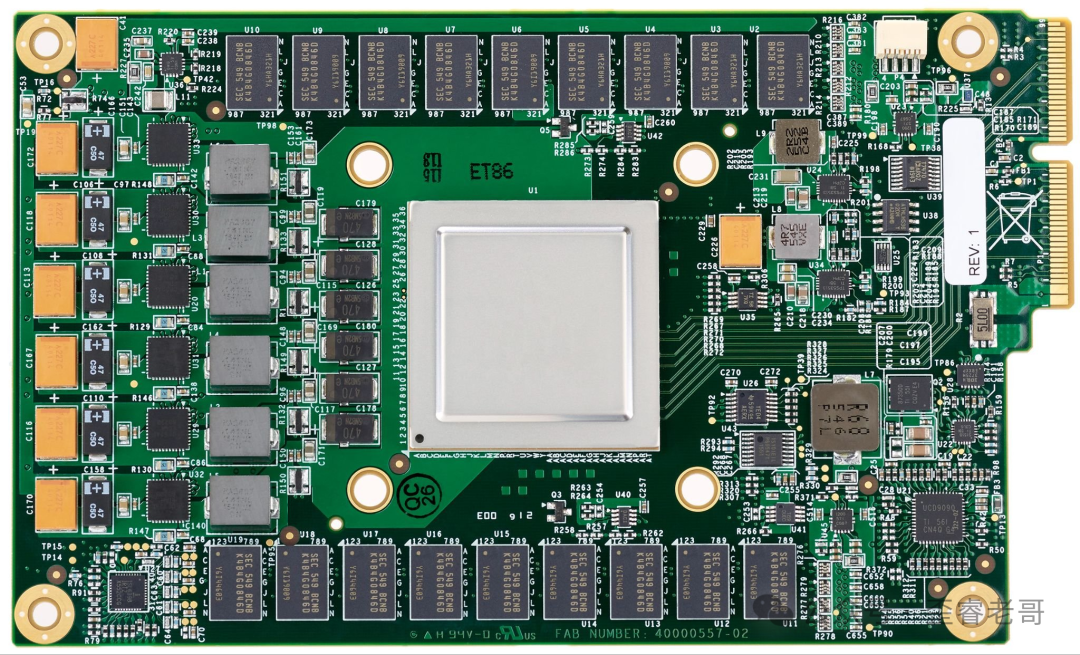

它的核心是一个巨大的256x256矩阵乘法器（MXU），里面塞了65536个8位计算单元。

为了把性能压榨到极限，它做了一个极其大胆的决定：砍掉所有花里胡哨的功能！什么缓存、分支预测、乱序执行，统统不要。它只干一件事，就是做矩阵乘法，而且是用8位整数（INT8）去做。

这波“断舍离”的回报是惊人的：在谷歌内部的真实业务（比如搜索排名）上，TPU v1比当时的CPU、GPU快了15到30倍，能效比更是后者的30到80倍。

不过，它不是一个独立的“大哥”，更像一个超级能打的“马仔”。CPU大哥发个指令，比如“算个卷积”，TPU v1就埋头吭哧吭哧地把活儿干完，又快又稳。后来，在举世闻名的AlphaGo大战李世石中，TPU v1就是幕后英雄之一，主要负责帮AlphaGo进行海量的自我对弈训练。这一战，让TPU彻底破圈，成了AI江湖里一个响当当的名号。

第二章：V2转身，从“单挑王”到“超级战队”

v1虽然猛，但它是个“偏科生”，只能搞推理（inference），不能搞训练（training）。谷歌很快意识到，真正的瓶颈在于训练模型，那计算量比推理大好几个数量级。

于是，TPU v2的设计目标发生了180度大转弯：不造一颗更快的芯片，而是要造一台“AI超级计算机”。为了这个宏伟目标，v2进行了三大“魔改”：

1. 专属浮点格式bfloat16：训练模型需要高精度，但32位浮点（FP32）太占地儿。谷歌大脑的天才们发明了一种叫bfloat16的16位浮点格式。这玩意儿堪称神来之笔：它保留了FP32的动态范围（不容易溢出），但砍掉了一半的精度位（反正神经网络对精度没那么敏感）。好处是，硬件开销小了一大圈，性能直接翻倍，还不用像其他16位浮点那样搞一堆复杂的防呆设计。这堪称硬件和算法“协同设计”的典范。

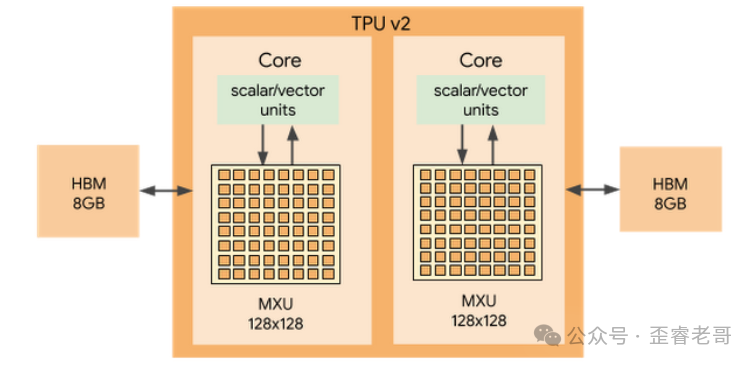

2. 换装“消防栓”HBM：v1的内存带宽就像个小水管，完全喂不饱计算单元。v2直接换装了高带宽内存（HBM），带宽暴涨17倍，从34 GB/s飙到600 GB/s。从此，计算核心再也不怕“饿肚子”了。

3. 组建TPU Pod超级战队：谷歌用一种叫“2D环形互连”（ICI）的定制高速网络，把256颗TPU v2芯片直接连在了一起，组成了一个“TPU Pod”。在这个Pod里，所有芯片可以像一个巨型加速器一样协同作战，总算力高达11.5 PetaFLOPs。

这标志着谷歌的思路彻底变了：它不再是在设计一颗芯片，而是在设计一台领域专用的超级计算机。

第三章：V3猛击，力大砖飞与“水冷散热”

TPU v3来得很快，距离v2发布仅一年。它不是革命，而是一次简单粗暴的性能升级。策略就一个字：加倍！

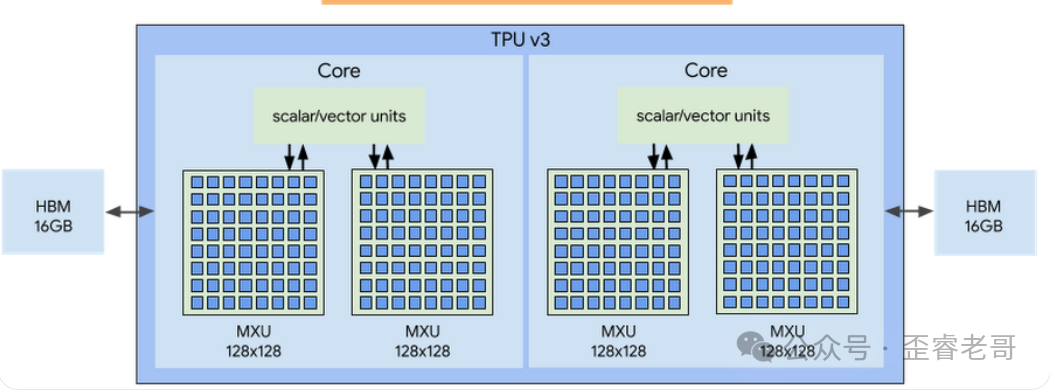

计算单元加倍，单芯性能翻倍到123 TFLOPS。内存加倍到32GB，带宽提升到900 GB/s。Pod规模翻了四倍，达到1024颗芯片，总算力突破100 PetaFLOPs。

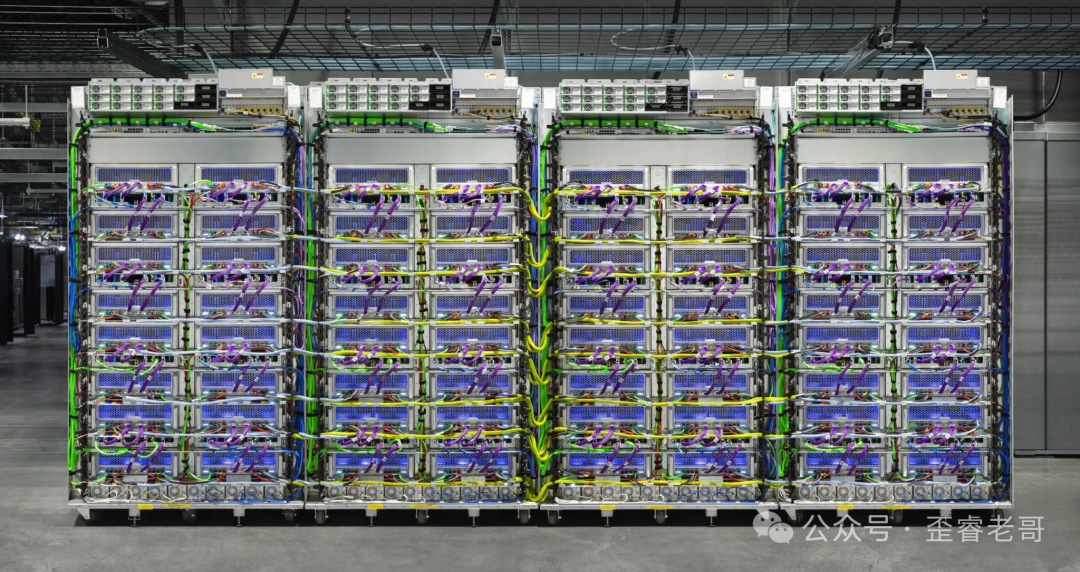

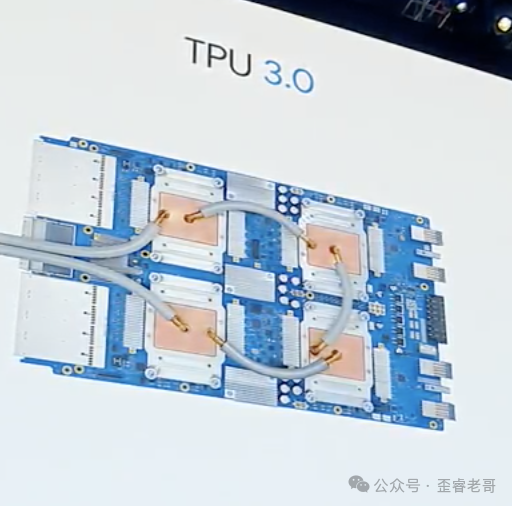

但是，性能加倍的代价是功耗也跟着飙升。单颗v3芯片的功耗高达450W，一千多颗这种“发热大户”挤在一起，传统风冷直接就歇菜了。怎么办？上水冷！ 这是谷歌第一次在数据中心大规模引入液体冷却。

上面输液的管子就是液冷管。这事儿说明了一个深刻的道理：在超算的世界里，性能、互连、密度和散热是“生死兄弟”，一荣俱荣，一损俱损。想把性能往死里堆，就得接受“泡澡”的命运。

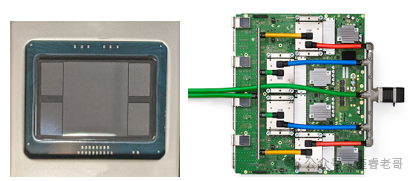

第四章：V4革命，给超算装上“任意门”

如果说v3是力大砖飞，那v4则带来了全新的互联手段。它的核心革命在于互联技术——光学电路交换（OCS，Optical Circuit Switch）。

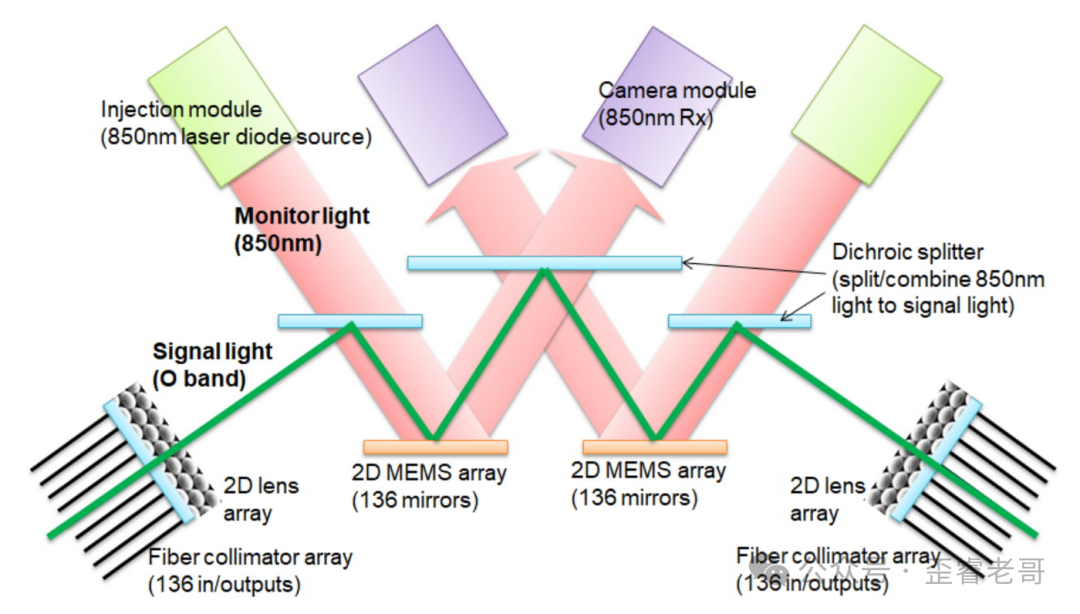

以前的互连网络，不管是v2还是v3，都是焊死的“高速公路”，拓扑结构是固定的。但v4的OCS，像给整个超算系统装上了“任意门”。它用微型镜面阵列（MEMS）来引导光路，可以在毫秒之间，动态地改变任意两个TPU集群之间的连接。

这带来了几个逆天的好处：

• 故障自动绕行：4096颗芯片组成的系统，训练个大模型动辄几周，中间坏一两个芯片太正常了。有了OCS，系统可以直接“绕开”故障节点，保证训练任务不中断，可用性直接拉满。
• 拓扑随心变：不同的AI算法，喜欢的“阵型”（网络拓扑）不一样。OCS可以根据任务需求，动态组合出最适合的“切片”形状，比如“雪茄型”或者“魔方型”，把通信效率提到最高。

这已经不是简单的升级了，而是把物理网络变成了软件定义的资源。谷歌的PaLM大模型，就是靠着6144颗v4芯片，以接近60%的硬件利用率训练出来的，OCS功不可没。

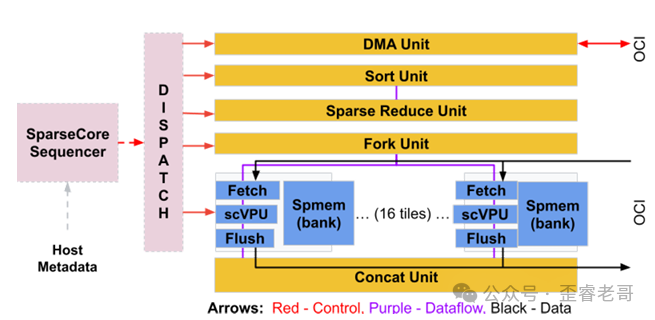

此外，v4芯片内部也搞起了“异构计算”，塞进了一个叫 SparseCore 的专用单元。

它就像是GPU里的SIMD组件，专门对付推荐模型里那种不规则、老大难的嵌入（Embedding）查找操作。虽然只占了约5%的芯片面积，却带来了不小的性能提升。TPU也开始走向异构了。

第五章：V5/V6分化，卷王与经济适用男

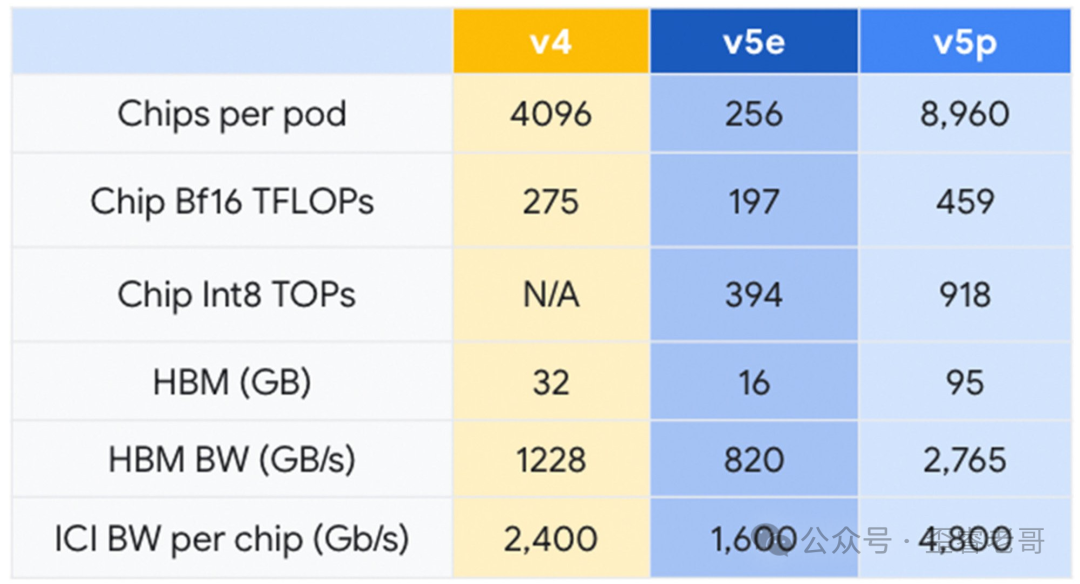

到了v5时代，谷歌也学精了，搞起了产品线分化。“p”系列（Performance），比如v5p，这是“性能卷王”，不计成本，就是要干最猛的活，训练Gemini这种级别的巨无霸模型。单芯算力459 TFLOPS，95GB HBM内存，能组8960颗芯片的超级Pod。

“e”系列（Efficiency），比如v5e和最新的Trillium（v6e），这是“经济适用男”，主打性价比和能效比。v5e的性价比就比v4高了2.5倍。

而最新的Trillium（v6e）更是重量级，单芯算力比v5e猛增4.7倍，能效也提升了67%。这种分化说明AI硬件市场已经成熟，不再是“一招鲜吃遍天”，而是要针对不同场景提供最优解。谷歌甚至还预告了下一代专门为“推理时代”设计的 Ironwood（TPU v7），内存和带宽参数更是夸张到没朋友。看来，专业化的道路要一条道走到黑了。

那么，对于如今炙手可热的LLM，TPU的表现到底怎么样？

LLM的核心是Transformer架构，其计算最密集的部分就是大规模的矩阵乘法。TPU的脉动阵列（MXU）天生就是为了高效执行这类运算而设计的。训练拥有数千亿甚至万亿参数的LLM，需要将成千上万个芯片连接起来协同工作。TPU Pod架构，尤其是v4和v5p所采用的高速、可重构的光学互连网络（OCS），正是为了解决这种超大规模并行训练的通信瓶颈而生的。

TPU在训练LLM领域的成功案例不胜枚举，其中最引人注目的就是谷歌自家的旗舰模型：

• PaLM & PaLM 2：谷歌的5400亿参数大模型PaLM，正是在一个由6144颗TPU v4芯片组成的庞大系统上训练完成的。这次训练实现了高达57.8%的硬件浮点性能利用率，创下了当时同等规模LLM训练效率的纪录。其后续版本PaLM 2同样由TPU驱动。
• Gemini：作为谷歌当前最先进的多模态模型系列，Gemini的训练完全基于TPU的强大算力。谷歌明确表示，TPU v4和v5e都参与了Gemini的训练，而性能更强的TPU v5p的发布，正是为了支持像Gemini这样的前沿模型而量身定制的。
• Gemma：谷歌推出的开放模型Gemma系列，也是在TPU上训练的。Hugging Face等社区也提供了在TPU上对Gemma进行微调的教程，展示了其良好的生态支持。

尾声：《十年》

从一个为解决生存危机的“救火队员”，到如今驱动世界顶级AI模型的Exa级超级计算机。

TPU的十年，就是一部AI需求与硬件创新相互追逐、相互成就的史诗。
