SIM Jacker攻击原理：GSM短信PDU模式与OTA消息分析

简介：2019年9月12日，AdaptiveMobile Security公布了一种针对SIM卡S@T Browser的远程攻击方式：Simjacker。攻击者使用普通手机发送特殊构造的短信即可远程定位目标，危害较大 。SIM卡在手机上的使用非常普遍，一旦出现问题就会造成非常大的影响。在当年的报告披露中，全球估算共有10亿设备的SIM卡容易遭受SIM Jacker攻击，本文将对整个攻击进行浅析。

1.一点点背景

要理解攻击，先要搞清楚短信是如何传递的。GSM是全球移动通信系统，由欧洲电信标准组织ETSI制定，是一种数字制式的蜂窝移动通信系统，为的是让全球各地可以共用一套移动电话网络标准，因此它还有一个接地气的俗称——全球通。

GSM与以前的标准相比，最大的不同是信令和语音信道都是数字式的，所以GSM被看作第二代（2G）移动电话系统。短信（SMS）就是基于GSM网络标准的通信服务，允许通过GSM网络发送和接收文本消息。下面看一下整个短信发送流程。

这其中最主要涉及三个主体：发送者、短信中心、接收者。短信必须经过短信中心转发才能到达接收者的SIM卡上。整个流程还涉及不同基站的功能，完整的详细过程可参考这里。

具体步骤如下：

1. 发送者编辑短信，通过无线信号（SIM卡）将消息内容发送到基站。
2. 基站收到消息，经过一系列网元处理后转发到运营商短信服务中心。
3. 运营商短信服务中心经过一系列网元处理，将数据转发到接收者附近的基站。
4. 接收者附近的基站将短信内容发送到接收者手机上。

2.PDU模式短信的格式

GSM收发短消息有三种模式：BLOCK模式、TEXT模式和PDU模式。BLOCK模式现在用得很少；TEXT模式只能发送ASCII码，不能发送中文的UNICODE码（技术上可行，但国内手机基本不支持）；PDU模式开发起来较为复杂，需要将文本转换为PDU格式，但被所有手机支持，可以使用任何字符集，也是手机默认的编码方式。下面重点了解PDU模式下的短信格式。

以一个真实示例来讲解，下面是用16进制表示的PDU数据：

0891683108200805F011190D91683188902848F40008FF108FD9662F4E0067616D4B8BD577ED4FE1

拆解如下：

• 短信中心地址字段：0891683108200805F0
• FirstOctet字段：11
• 消息参考值：19
• 接收者号码字段：0D91683188902848F4
• 协议标识：00
• 编码方法：08
• 有效期：FF
• 用户数据长度：F10
• 用户数据：8F......E1

短信中心地址字段

这是短信中心的地址，一般SIM卡已写好，所以经常看到00表示默认。08表示字节长度，9168就是+86，表示中国号码，后面跟着号码。

FirstOctet字段

这个字段非常关键，每一bit都有用途。先把十六进制的11转为二进制00010001，从最低位开始，从右往左看：

1. 最低两位（01）表示短信类型，常见的有SMS-SUBMIT（01）和SMS-DELIVER（00）。SMS-SUBMIT表示终端发送到短信中心，SMS-DELIVER表示短信中心发送到终端。这里的01说明这是一条发送者的短信。
2. 第2位（0）表示是否要拒绝重复消息，0为否。
3. 接下来两位（10）表示短信有效期的形式，10表示使用相对时间，这也是常用设置。
4. 第5位，这是一个很有意思的参数：状态报告请求。简单说，就是请求网络反馈发送者接收者是否已收到短信。这一机制在USENIX23上被用来实现定位。
5. 第6位是用户数据头标示（UDHI）。当它为0时，表示这是一条普通短信；如果是OTA消息（例如SIM Jacker攻击），就必须设为1。
6. 第7位是设置回复路径。每个SIM卡都设置了短信中心号码，如果该位为0，接收者回复短信时也使用发送者的短信中心；如果为1，接收者将使用自己的短信中心。

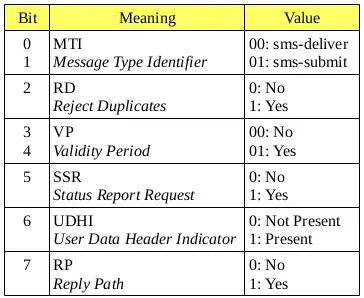

下面这张表格可以对照着看：

消息参考值

类似ID，范围0~255。若一条短信被分成多片，短信中心可根据此值将其组装起来。

目标地址

设置与短信中心类似，0D表示号码数字的长度（13个数字）。

协议标识符

它指明一条短信的用途或协议，不仅能用于传统短信传输，也可传输传真、电子邮件或WAP消息。00表示没有特殊协议。静默短信的设置也与此相关，需要将其改为40，这种短信发给接收者时完全无提示。

数据编码方案

指明PDU的编码方式。PDU收发短信有三种编码：7-bit、8-bit和UCS2。00为7-bit编码，04为8-bit，08为UCS2编码，能表达更多字符，7-bit仅简单英文，UCS2可以发送中文。

有效期

根据前面常见的相对有效期设置，FF表示最大30天，00最小5分钟。

用户数据长度

后面跟着的用户数据的长度。

3.一点点实验

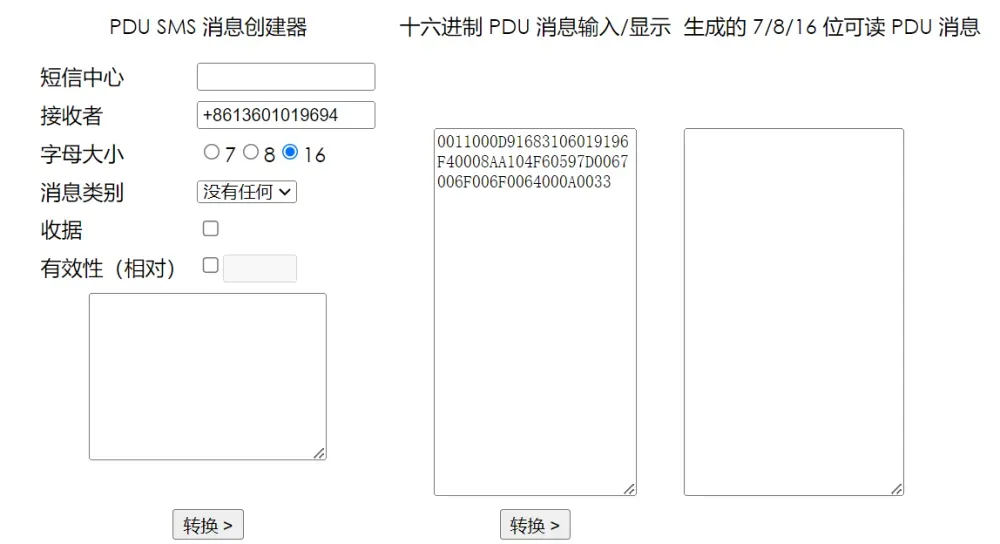

了解PDU模型后，一个标准的PDU可以直接用在线网站生成，比如 http://www.sendsms.cn/pdu/。大部分格式固定后，可以修改部分参数。

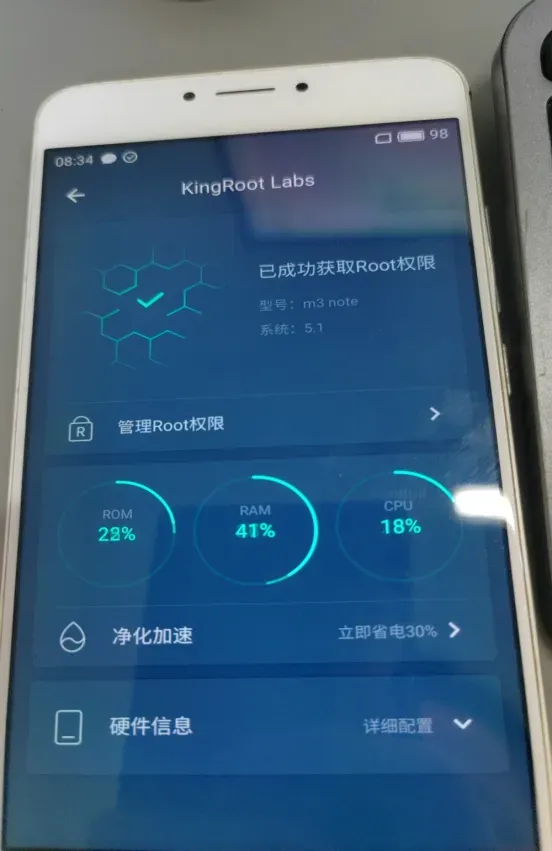

现在有了PDU格式，怎么发出去呢？最简单的是买一个GSM模块，插上能发短信的SIM卡。不过为了让大家快速体验，也可以使用一台已经Root的手机。我用的是魅族m3 note，比较好Root，大家也可以尝试。

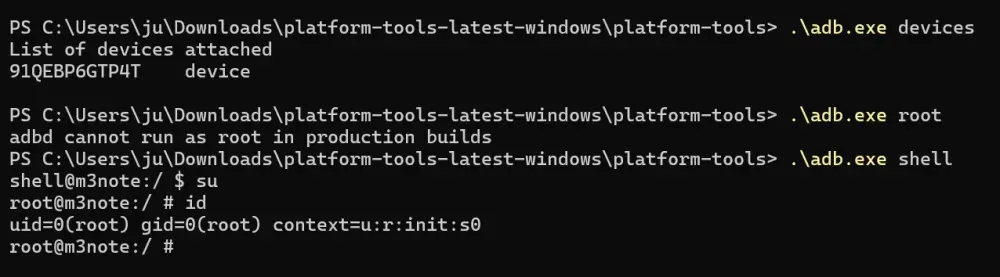

首先通过adb调试，确认已获取root权限：

因为安卓基于Linux，一切皆文件，插入的SIM卡也会映射成文件。一个示例操作如下：

接下来需要找到插入SIM卡后对应的文件。最简单的方法是对比插入前后的变化。直接查看/proc/devices没有变化，说明设备接口早就准备好了。使用dmesg又会因为数据线供电产生很多杂乱信息，而且魅族上使用的也不是smd*。一个一个尝试也会遇到很多问题。

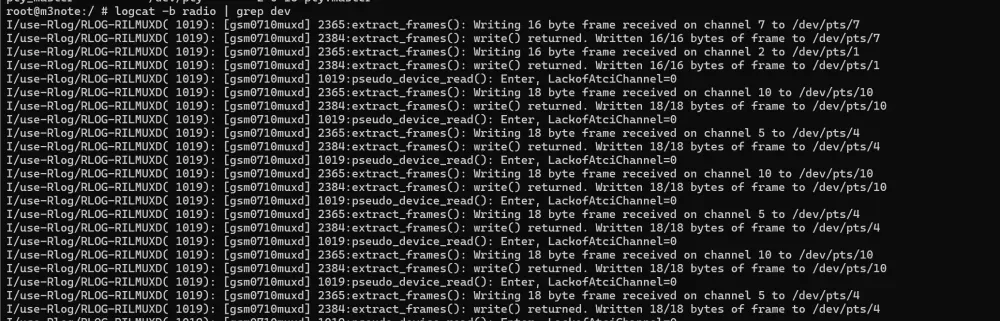

这里有一个更好的办法：查看设备的radio日志：

logcat -b radio | grep dev

先挂起日志监控，再插入SIM卡，会输出大量信号，由此成功定位到SIM卡映射的设备节点。

每个设备对换行符的处理不同，所以建议几种方式一起试，例如：

echo -e "AT+COPS?" > /dev/pts/4
echo -e "AT+COPS?\r" > /dev/pts/4
echo -e "AT+COPS?\r\n" > /dev/pts/4
echo -e "AT+COPS?\n" > /dev/pts/4
echo -e "AT+COPS?;" > /dev/pts/4
echo -e "AT+COPS?;\r" > /dev/pts/4
echo -e "AT+COPS?;\r\n" > /dev/pts/4
echo -e "AT+COPS?;\n" > /dev/pts/4

逐一筛选，这里合适的结尾是\n。

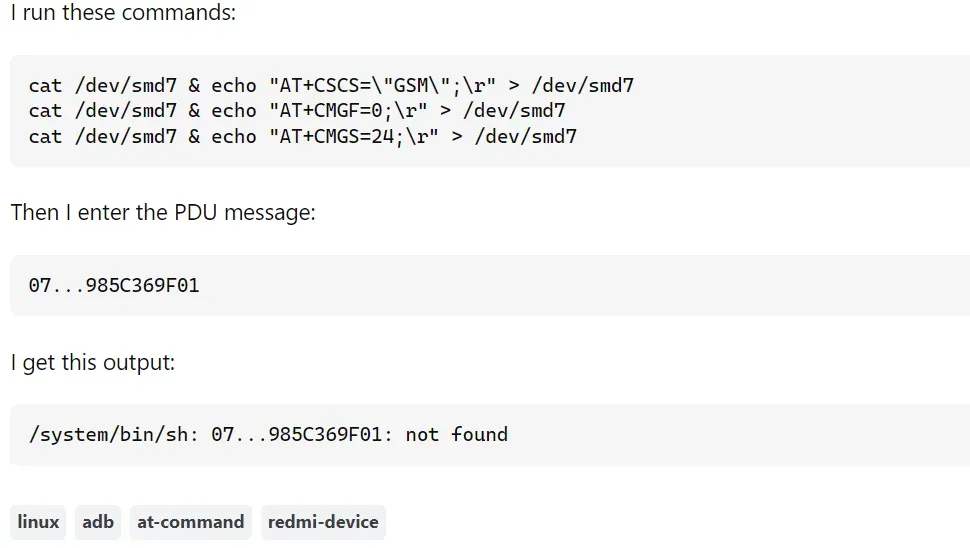

然后发送一条短信试试：

echo -e "AT+CMGF=0\n" > /dev/pts/4   # PDU模式
echo -e "AT+CMGS=20\n" > /dev/pts/4  # 字符长度
echo -e "0031000D9168xxxxxxxxxxxx00000005E8329BFD06\032\n" > /dev/pts/4

之后接收者就能收到短信。\032对应Ctrl+Z，是短信结束符，不计入总长度。

4.SIM Jacker

前面铺垫了这么多，现在来看 SIM Jacker 这个攻击。我们不去细究攻击后果，主要理解背后的原理。

（1）OTA消息

OTA消息也称为二进制消息，是包含一组(U)SIM应用工具包(USAT)命令的特定APDU消息，这些消息针对SIM卡内的特定应用程序，应用程序再执行消息中提供的USAT命令，比如设置呼叫、发送短信、更新SIM信息、编辑SIM文件等。

OTA消息一般是从运营商发给用户，服务提供商可以通过它引入新的SIM服务、修改SIM内容、执行软件更新、配置设置甚至更新加密密钥。正是因为这一特性，导致了SIM Jacker的发生：OTA消息也可以由普通用户发送，而不必出自短信中心。

SIM Jacker的发生需要满足三个条件：

1. 短信中心能够接受并转发PDU消息；
2. 接收者能够解析SIM应用工具包命令的PDU消息；
3. SIM卡上部署了S@T浏览器技术，并且设置为“不应用任何安全措施”的最低安全级别。

还有一些默认开启的条件（如主动UICC命令），在此不赘述。

让我们再回到PDU模式短信的FirstOctet字段，其中有一位可以把普通用户数据变成对SIM卡特定应用程序的执行命令，也就是要把第6位的用户数据头标示设为1。很多SIM Jacker攻击中的PDU也是以0041开头的。

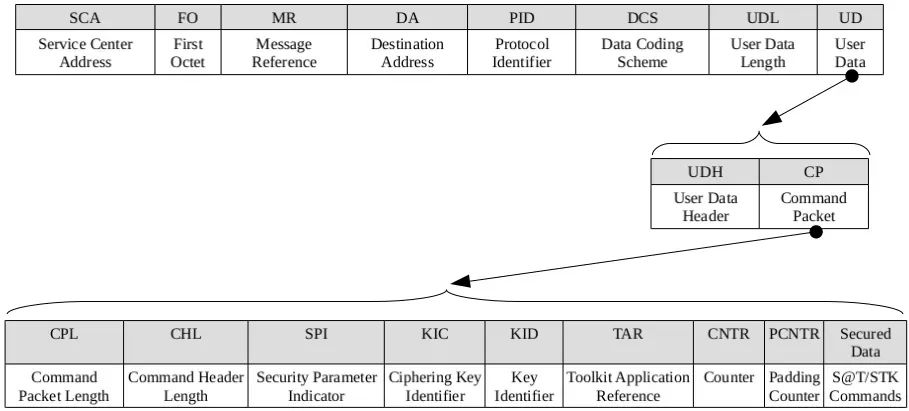

先用一张图来说明整体结构：

前面的字段和之前一样，这里重点解释后面的UD部分：

1. 用户数据头（UDH），包含用户数据头的字节长度和设置，可以指明是否包含安全头。
2. 命令包（CP）包含有关消息安全性、目标应用程序以及要执行的实际命令等关键信息。
3. 命令包长度（CPL）：整个命令包的字节长度。
4. 命令头长度（CHL）：命令头的字节长度。
5. 命令头由6个不同值组成：
   • 安全参数指示符（SPI）指定是否对消息应用任何安全性。在SIM Jacker中，SPI设为0x0000。
   • 加密密钥标识符（KIC）指明加密类型，设为0x00。
   • 密钥标识符（KID）指定用于加密的密钥，设为0x00。
   • 目标应用程序参考（TAR）标识SIM卡上要发送到的应用程序，这里使用S@T浏览器：TAR = 0x505348。
   • 计数器和填充计数器（CNTR & PCNTR）：设置为CNTR = 0x0000000000，PCNTR = 0x00。
6. 安全数据（S@T/STK命令）：这是有效载荷中最重要的部分，包含希望S@T浏览器应用程序执行的命令，这些命令使用STK字节码构建，例如可以设置呼叫、发送短信等。

（2）示例分析

下面是一个具体的例子：

AT+CMGF=0
AT+CMGS=69
>0041000B910516325476F87FF6XX027000YYYY0D0000000050534800000000000042230121...2D0C100383...2B00 (CTRL + Z)

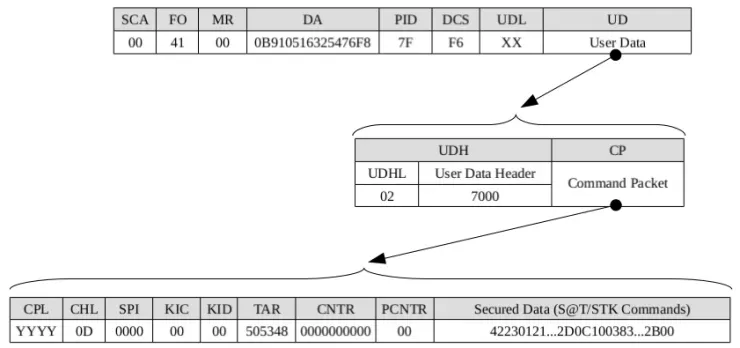

将这些字段对应回图上，就能一目了然：

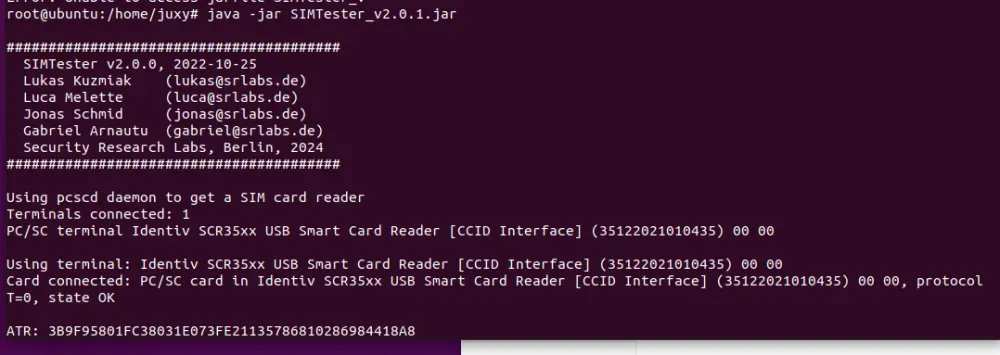

目前已有SIMTester这类检测工具，配合一个读卡器即可进行测试，不过国内SIM卡尚未发现此类攻击案例，自己测试也没有复现。

参考文献

• https://zhuanlan.zhihu.com/p/41439805
• https://blog.csdn.net/qq_39543984/article/details/121105399
• https://python.quectel.com/doc/Application_guide/zh/network-comm/sms.html
