1. 功能概述
Envoy 的 OAuth2 过滤器是一个强大的认证和授权工具，它提供了对 OAuth 2.0 协议的完整支持，允许 Envoy 代理在不修改后端服务代码的情况下，实现安全的用户认证和授权功能。该过滤器可以处理 OAuth 2.0 协议的完整流程，包括用户认证、授权码获取、访问令牌交换和会话管理。
OAuth2 过滤器的主要功能特点：
- 完全支持 OAuth 2.0 协议的授权码流程
- 内置会话管理功能，使用 HMAC 签名的 Cookie 存储认证信息
- 支持自定义 Cookie 名称和路径
- 提供灵活的配置选项，支持各种 OAuth 2.0 提供商
- 与 Envoy 的架构深度集成，提供高效的请求处理
主要优势：
- 完全支持 OAuth 2.0 协议：提供对授权码流程的完整支持
- 内置会话管理：使用 HMAC 签名的 Cookie 存储认证信息，确保会话的安全性
- 灵活的配置：支持各种 OAuth 2.0 提供商，可自定义 Cookie 名称和路径
- 高性能：与 Envoy 的架构深度集成，提供高效的请求处理
- 可扩展性：与其他 Envoy 过滤器配合使用，实现更复杂的安全策略
使用场景：
- 需要实现统一认证架构的微服务系统
- 希望在不修改后端服务代码的情况下添加认证功能
- 需要支持多种 OAuth 2.0 提供商的应用程序
- 需要实现安全的会话管理和访问控制
最佳实践：
- 与 CSRF 过滤器配合使用，防止跨站请求伪造攻击
- 使用 HTTPS 传输，确保认证过程的安全性
- 合理配置 Cookie 的属性，如 HttpOnly 和 Secure
- 定期轮换 HMAC 和 Token 密钥，增强安全性
通过合理配置和使用 OAuth2 过滤器，开发人员可以快速实现安全的用户认证和授权功能，同时提高系统的可维护性和可扩展性。
2. 解决的问题
2.1 统一认证架构
- 提供一种集中式的认证解决方案，避免在每个后端服务中重复实现认证逻辑
- 简化后端服务的开发和维护，让开发人员专注于业务逻辑
- 提供一致的用户体验，无论后端服务是如何实现的
2.2 安全性增强
- 防止未授权的访问，保护后端服务的安全
- 提供强大的会话管理机制，使用 HMAC 签名的 Cookie 存储认证信息
- 支持 HTTPS 传输，确保认证过程的安全性
- 提供签名退出功能，允许用户安全地结束会话
2.3 开发效率提升
- 简化认证相关的开发工作，减少代码重复
- 提供灵活的配置选项，支持各种 OAuth 2.0 提供商
- 与 Envoy 的其他功能（如路由、负载均衡）配合使用，实现复杂的认证策略
2.4 可扩展性
- 支持添加自定义的认证逻辑
- 可以与其他 Envoy 过滤器配合使用，实现更复杂的安全策略
- 提供统计和监控功能，帮助了解认证过程的性能和行为
3. 架构设计

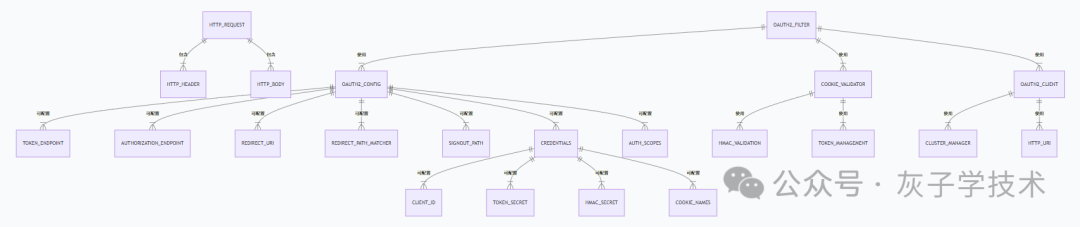

3.1 核心组件架构

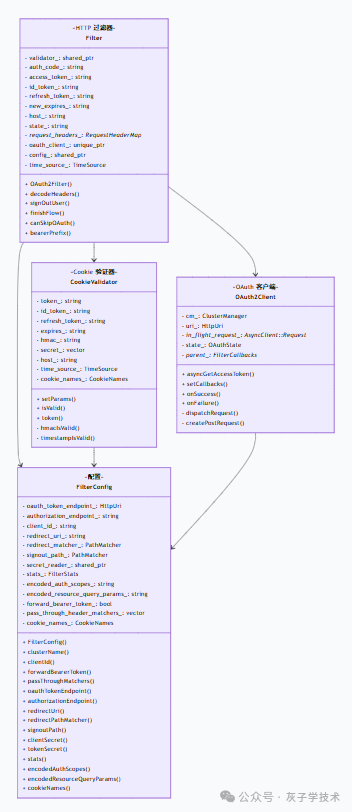

3.2 类图
4. 配置用例
4.1 基础配置
http_filters:
- name: envoy.filters.http.oauth2
typed_config:
"@type": type.googleapis.com/envoy.extensions.filters.http.oauth2.v3.OAuth2
config:
token_endpoint:
cluster: oauth
uri: oauth.com/token
timeout: 3s
authorization_endpoint: https://oauth.com/oauth/authorize/
redirect_uri: "%REQ(:x-forwarded-proto)%://%REQ(:authority)%/callback"
redirect_path_matcher:
path:
exact: /callback
signout_path:
path:
exact: /signout
credentials:
client_id: foo
token_secret:
name: token
sds_config:
path: "/etc/envoy/token-secret.yaml"
hmac_secret:
name: hmac
sds_config:
path: "/etc/envoy/hmac.yaml"
auth_scopes:
- user
- openid
- email
resources:
- oauth2-resource
- http://example.com
- name: envoy.filters.http.router
route_config:
name: local_route
virtual_hosts:
- name: backend
domains: ["*"]
routes:
- match: { prefix: "/" }
route: { cluster: backend_cluster }
static_resources:
clusters:
- name: backend_cluster
connect_timeout: 0.25s
type: STRICT_DNS
lb_policy: ROUND_ROBIN
load_assignment:
cluster_name: backend_cluster
endpoints:
- lb_endpoints:
- endpoint:
address:
socket_address:
address: backend.example.com
port_value: 80
- name: oauth
connect_timeout: 0.25s
type: STRICT_DNS
lb_policy: ROUND_ROBIN
load_assignment:
cluster_name: oauth
endpoints:
- lb_endpoints:
- endpoint:
address:
socket_address:
address: oauth.com
port_value: 443
4.2 自定义 Cookie 配置
http_filters:
- name: envoy.filters.http.oauth2
typed_config:
"@type": type.googleapis.com/envoy.extensions.filters.http.oauth2.v3.OAuth2
config:
token_endpoint:
cluster: oauth
uri: oauth.com/token
timeout: 3s
authorization_endpoint: https://oauth.com/oauth/authorize/
redirect_uri: "%REQ(:x-forwarded-proto)%://%REQ(:authority)%/callback"
redirect_path_matcher:
path:
exact: /callback
signout_path:
path:
exact: /signout
credentials:
client_id: foo
token_secret:
name: token
sds_config:
path: "/etc/envoy/token-secret.yaml"
hmac_secret:
name: hmac
sds_config:
path: "/etc/envoy/hmac.yaml"
cookie_names:
bearer_token: "MyAccessToken"
oauth_hmac: "MyHMAC"
oauth_expires: "MyExpires"
auth_scopes:
- user
4.3 与其他过滤器配合使用
http_filters:
- name: envoy.filters.http.csrf
typed_config:
"@type": type.googleapis.com/envoy.extensions.filters.http.csrf.v3.CsrfPolicy
allow_origins:
- exact: "https://example.com"
check_request_origin: true
- name: envoy.filters.http.oauth2
typed_config:
"@type": type.googleapis.com/envoy.extensions.filters.http.oauth2.v3.OAuth2
config:
token_endpoint:
cluster: oauth
uri: oauth.com/token
timeout: 3s
authorization_endpoint: https://oauth.com/oauth/authorize/
redirect_uri: "%REQ(:x-forwarded-proto)%://%REQ(:authority)%/callback"
redirect_path_matcher:
path:
exact: /callback
signout_path:
path:
exact: /signout
credentials:
client_id: foo
token_secret:
name: token
sds_config:
path: "/etc/envoy/token-secret.yaml"
hmac_secret:
name: hmac
sds_config:
path: "/etc/envoy/hmac.yaml"
auth_scopes:
- user
- openid
- name: envoy.filters.http.router
4.4 路由级配置
route_config:
name: local_route
virtual_hosts:
- name: backend
domains: ["*"]
routes:
- match: { prefix: "/public" }
route: { cluster: public_cluster }
- match: { prefix: "/api" }
route: { cluster: api_cluster }
per_filter_config:
envoy.filters.http.oauth2:
"@type": type.googleapis.com/envoy.extensions.filters.http.oauth2.v3.OAuth2
config:
token_endpoint:
cluster: oauth
uri: oauth.com/token
timeout: 3s
authorization_endpoint: https://oauth.com/oauth/authorize/
redirect_uri: "%REQ(:x-forwarded-proto)%://%REQ(:authority)%/callback"
redirect_path_matcher:
path:
exact: /callback
signout_path:
path:
exact: /signout
credentials:
client_id: foo
token_secret:
name: token
sds_config:
path: "/etc/envoy/token-secret.yaml"
hmac_secret:
name: hmac
sds_config:
path: "/etc/envoy/hmac.yaml"
auth_scopes:
- user
- openid
5. 工作流程分析

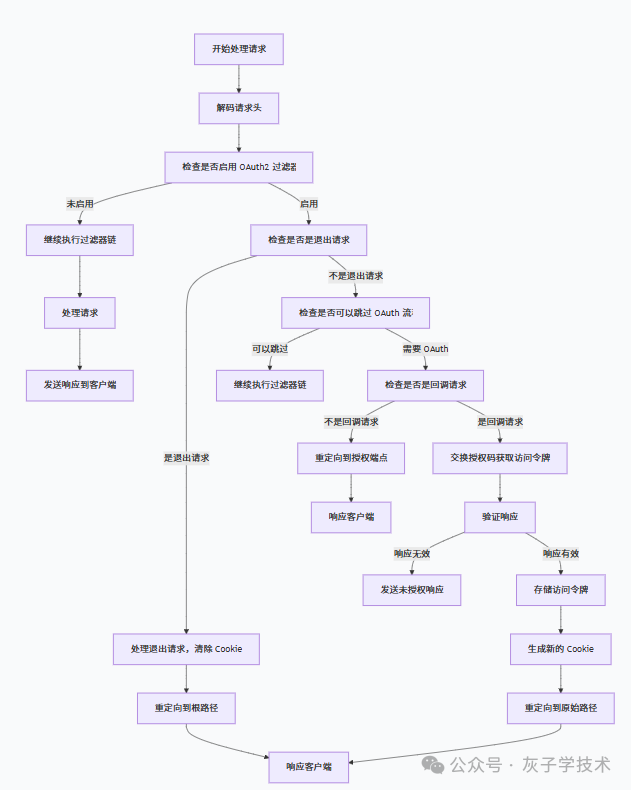

5.1 过滤器执行流程

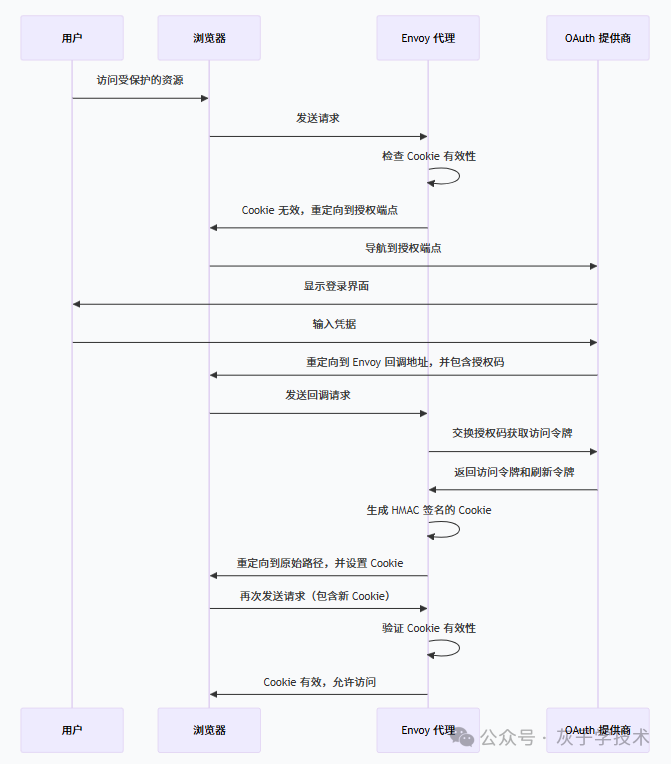

5.2 OAuth 2.0 流程
6. 代码实现 ER 图
7. 最佳实践
7.1 与 CSRF 过滤器配合使用
http_filters:
- name: envoy.filters.http.csrf
typed_config:
"@type": type.googleapis.com/envoy.extensions.filters.http.csrf.v3.CsrfPolicy
allow_origins:
- exact: "https://example.com"
- suffix: ".example.com"
check_request_origin: true
- name: envoy.filters.http.oauth2
typed_config:
"@type": type.googleapis.com/envoy.extensions.filters.http.oauth2.v3.OAuth2
config:
# OAuth2 配置
- name: envoy.filters.http.router
7.2 使用 HTTPS 传输
static_resources:
listeners:
- name: listener_0
address:
socket_address:
protocol: TCP
address: 127.0.0.1
port_value: 443
filter_chains:
- filters:
- name: envoy.filters.network.http_connection_manager
typed_config:
"@type": type.googleapis.com/envoy.extensions.filters.network.http_connection_manager.v3.HttpConnectionManager
http_filters:
- name: envoy.filters.http.oauth2
typed_config:
"@type": type.googleapis.com/envoy.extensions.filters.http.oauth2.v3.OAuth2
config:
# OAuth2 配置
- name: envoy.filters.http.router
typed_config:
"@type": type.googleapis.com/envoy.extensions.filters.http.router.v3.Router
tracing: {}
codec_type: "AUTO"
stat_prefix: ingress_http
route_config:
virtual_hosts:
- name: backend
domains: ["*"]
routes:
- match: { prefix: "/" }
route: { cluster: backend_cluster }
transport_socket:
name: envoy.transport_sockets.tls
typed_config:
"@type": type.googleapis.com/envoy.extensions.transport_sockets.tls.v3.DownstreamTlsContext
common_tls_context:
tls_certificates:
- certificate_chain: { filename: "/etc/envoy/cert.pem" }
private_key: { filename: "/etc/envoy/key.pem" }
7.3 配置自定义 Cookie 名称
http_filters:
- name: envoy.filters.http.oauth2
typed_config:
"@type": type.googleapis.com/envoy.extensions.filters.http.oauth2.v3.OAuth2
config:
token_endpoint:
cluster: oauth
uri: oauth.com/token
timeout: 3s
authorization_endpoint: https://oauth.com/oauth/authorize/
redirect_uri: "%REQ(:x-forwarded-proto)%://%REQ(:authority)%/callback"
redirect_path_matcher:
path:
exact: /callback
signout_path:
path:
exact: /signout
credentials:
client_id: foo
token_secret:
name: token
sds_config:
path: "/etc/envoy/token-secret.yaml"
hmac_secret:
name: hmac
sds_config:
path: "/etc/envoy/hmac.yaml"
cookie_names:
bearer_token: "MyAccessToken"
oauth_hmac: "MyHMAC"
oauth_expires: "MyExpires"
auth_scopes:
- user
7.4 配置密码资源
static_resources:
secrets:
- name: token
generic_secret:
secret: <Your token secret here>
- name: hmac
generic_secret:
secret: <Your hmac secret here>
http_filters:
- name: envoy.filters.http.oauth2
typed_config:
"@type": type.googleapis.com/envoy.extensions.filters.http.oauth2.v3.OAuth2
config:
# OAuth2 配置
credentials:
client_id: foo
token_secret:
name: token
sds_config:
path: "/etc/envoy/token-secret.yaml"
hmac_secret:
name: hmac
sds_config:
path: "/etc/envoy/hmac.yaml"
8. 代码实现细节
8.1 过滤器初始化
OAuth2Filter::OAuth2Filter(FilterConfigSharedPtr config, std::unique_ptr<OAuth2Client>&& oauth_client, TimeSource& time_source)
: validator_(std::make_shared<OAuth2CookieValidator>(time_source, config->cookieNames())),
oauth_client_(std::move(oauth_client)),
config_(std::move(config)),
time_source_(time_source) {
oauth_client_->setCallbacks(*this);
}
8.2 Cookie 验证
bool OAuth2Filter::canSkipOAuth(Http::RequestHeaderMap& headers) const {
validator_->setParams(headers, config_->tokenSecret());
if (validator_->isValid()) {
config_->stats().oauth_success_.inc();
if (config_->forwardBearerToken() && !validator_->token().empty()) {
setBearerToken(headers, validator_->token());
}
return true;
}
for (const auto& matcher : config_->passThroughMatchers()) {
if (matcher.matchesHeaders(headers)) {
return true;
}
}
return false;
}
8.3 处理回调请求
Http::FilterHeadersStatus OAuth2Filter::decodeHeaders(Http::RequestHeaderMap& headers, bool) {
// 检查是否是回调请求
if (config_->redirectPathMatcher().match(headers.Path()->value().getStringView())) {
const auto query_parameters = Http::Utility::parseQueryString(headers.Path()->value().getStringView());
// 获取授权码和状态
const auto auth_code = query_parameters["code"];
const auto state = Http::Utility::PercentEncoding::decode(query_parameters["state"]);
// 交换授权码获取访问令牌
oauth_client_->asyncGetAccessToken(auth_code, config_->clientId(), config_->clientSecret(), config_->redirectUri());
return Http::FilterHeadersStatus::StopAllIterationAndBuffer;
}
// 其他处理逻辑
return Http::FilterHeadersStatus::Continue;
}
8.4 交换授权码获取访问令牌
void OAuth2ClientImpl::asyncGetAccessToken(const std::string& auth_code, const std::string& client_id,
const std::string& secret, const std::string& cb_url) {
const auto encoded_client_id = Http::Utility::PercentEncoding::encode(client_id, ":/=&?");
const auto encoded_secret = Http::Utility::PercentEncoding::encode(secret, ":/=&?");
const auto encoded_cb_url = Http::Utility::PercentEncoding::encode(cb_url, ":/=&?");
Http::RequestMessagePtr request = createPostRequest();
const std::string body = fmt::format(GetAccessTokenBodyFormatString, auth_code, encoded_client_id,
encoded_secret, encoded_cb_url);
request->body().add(body);
request->headers().setContentLength(body.length());
dispatchRequest(std::move(request));
}
8.5 Cookie 管理
void OAuth2Filter::onGetAccessTokenSuccess(const std::string& access_code,
const std::string& id_token,
const std::string& refresh_token,
std::chrono::seconds expires_in) {
// 生成新的 Cookie
const auto new_epoch = time_source_.systemTime() + expires_in;
new_expires_ = std::to_string(
std::chrono::duration_cast<std::chrono::seconds>(new_epoch.time_since_epoch()).count());
finishFlow();
}
void OAuth2Filter::finishFlow() {
// 计算 HMAC 签名
std::string token_payload = absl::StrCat(host_, new_expires_, access_token_, id_token_, refresh_token_);
auto& crypto_util = Envoy::Common::Crypto::UtilitySingleton::get();
auto token_secret = config_->tokenSecret();
std::vector<uint8_t> token_secret_vec(token_secret.begin(), token_secret.end());
const std::string pre_encoded_token =
Hex::encode(crypto_util.getSha256Hmac(token_secret_vec, token_payload));
std::string encoded_token;
absl::Base64Escape(pre_encoded_token, &encoded_token);
// 设置 Cookie
Http::ResponseHeaderMapPtr response_headers{Http::createHeaderMap<Http::ResponseHeaderMapImpl>(
{{Http::Headers::get().Status, std::to_string(enumToInt(Http::Code::Found))}})};
const CookieNames& cookie_names = config_->cookieNames();
const std::string cookie_tail = fmt::format(CookieTailFormatString, new_expires_);
response_headers->addReferenceKey(
Http::Headers::get().SetCookie,
absl::StrCat(cookie_names.oauth_hmac_, "=", encoded_token, cookie_tail));
response_headers->addReferenceKey(
Http::Headers::get().SetCookie,
absl::StrCat(cookie_names.oauth_expires_, "=", new_expires_, cookie_tail));
// 重定向到原始路径
response_headers->setLocation(state_);
decoder_callbacks_->encodeHeaders(std::move(response_headers), true);
}
以上便是 Envoy OAuth2 过滤器的核心实现分析。将认证授权下沉至 Service Mesh 代理层，让后端不再关心安全协议，是云原生架构中常见的解耦手段。更多围绕 Service Mesh 和中间件技术的讨论，欢迎来云栈社区一同交流。
发表于 1 小时前
|
查看: 3|
回复: 0
