WPF与DevExpress构建现代化工控系统：开源框架实现企业级UI与权限管理

发表于 4 天前 | 查看: 10| 回复: 0

随着工业自动化与智能制造的深入发展，对自主可控、体验优良的工控软件需求日益迫切。传统的组态软件虽功能成熟，但在界面定制性、交互体验和系统集成方面往往受限。基于 WPF 技术开发的桌面应用程序，凭借其强大的图形渲染能力和灵活的布局系统，结合成熟的第三方控件库，成为构建新一代工业软件的重要技术选择。

本文将详细介绍一个基于 WPF 框架与 DevExpress 控件库开发的工业级软件通用框架。该框架不仅提供了现代化的用户界面，还深度融合了完备的后台管理与权限控制能力，旨在为制造企业或系统集成商提供一个可快速启动、易于扩展和维护的解决方案。

项目概述

该项目是一个面向工业场景的通用型工控软件开发框架，采用 WPF 与 MVVM 架构模式进行设计。前端界面主要依赖 DevExpress WPF Controls（版本20.1）构建，后端数据存储则采用 SQL Server 2012 及以上版本。

其核心定位是一个高度可扩展的开发基座。开发者可以在此基础上，快速开发诸如设备监控、生产调度、能源管理等具体的业务功能模块。项目注重代码结构的清晰性、规范性以及最终用户的交互体验，特别适合需要进行长期维护和持续迭代的工业软件项目。

核心功能特性

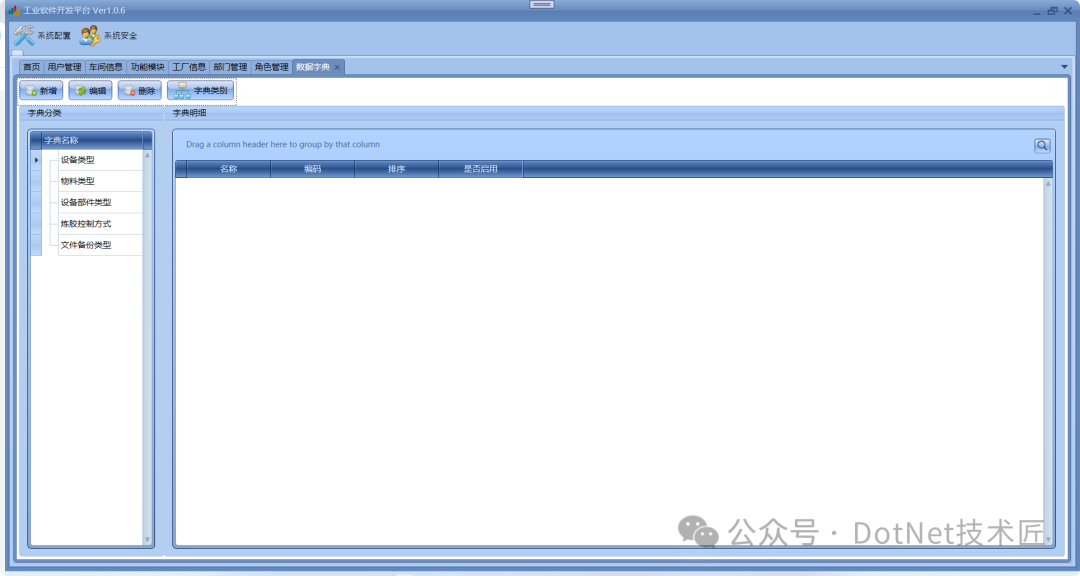

1. 数据字典管理

支持动态维护系统常用的枚举项与配置参数，有效避免硬编码，提升系统可配置性。

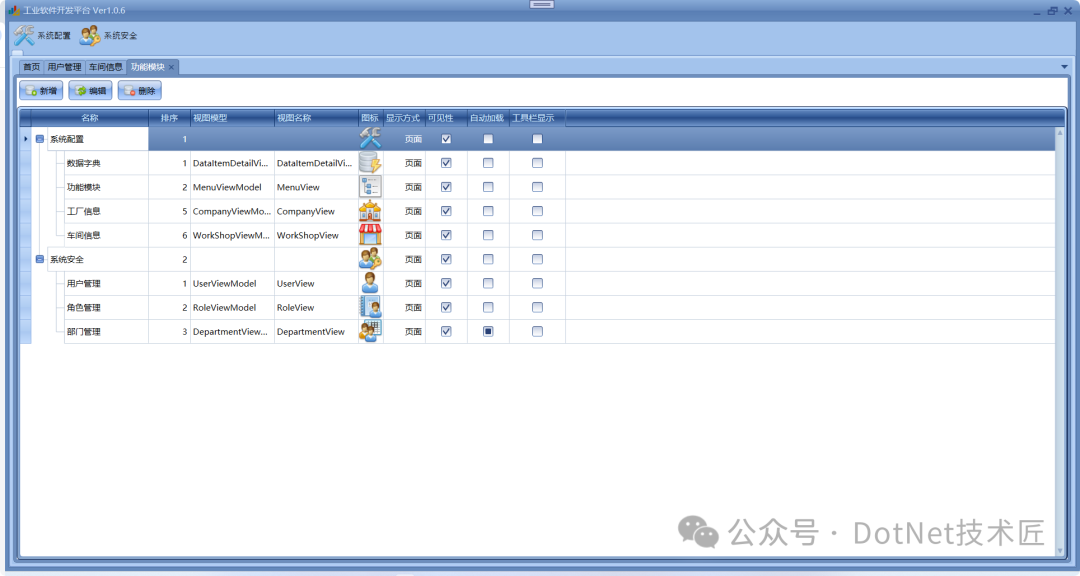

2. 动态菜单管理

通过可视化的树形结构配置系统导航菜单，支持无限级父子层级、自定义排序、图标设置、可见性控制等属性。

3. 模块化视图绑定

每个菜单项均可关联对应的 View（视图）与 ViewModel（视图模型），实现业务模块的按需加载与解耦，是 MVVM 模式的核心体现。

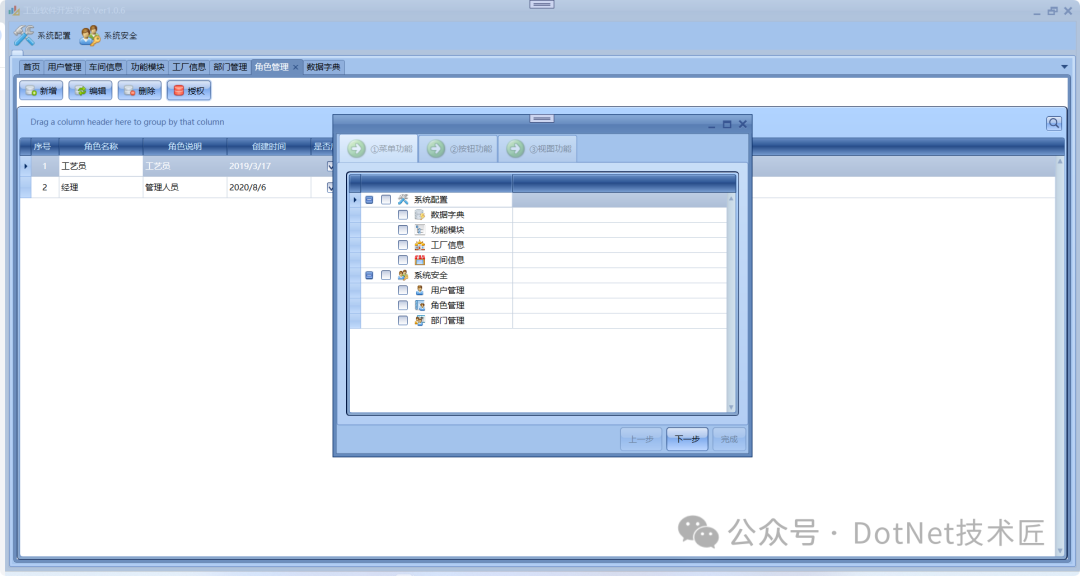

4. 精细化权限控制基础

菜单项提供“是否显示”、“是否加入工具栏”、“是否自动加载”等多个控制开关，为后续实现基于角色的细粒度权限管理系统奠定了坚实基础。

5. 增强型交互体验

支持列表项双击编辑、复选框快速切换状态、图片预览等便捷操作，显著提升后台管理界面的操作效率。

6. 统一消息服务

集成 DevExpress 提供的 MessageBoxService 以及现代化的对话框控件，确保整个应用系统的提示、确认等交互风格保持一致。

项目架构优势

本框架最大的特点是实现了 “工业级功能需求”与“企业级软件架构” 的有机结合。

借助 DevExpress 提供的媲美Web应用的现代化控件（如 Fluent 设计风格工具栏、高性能数据网格、丰富的图像编辑器等），能够让传统的工控软件彻底摆脱“界面老旧、交互呆板”的刻板印象。

在架构层面，项目严格遵守 MVVM 设计模式，实现了视图（View）与业务逻辑的彻底分离，这不仅有利于进行单元测试，也极大便利了团队协作开发。此外，所有配置数据（如菜单、数据字典）均持久化存储在数据库中，支持系统在运行时动态调整配置，无需重新编译和部署应用程序。

对于初学者或项目团队而言，这种 “开箱即用的管理后台” 结合清晰的模块化扩展路径的设计，能够显著降低工业软件项目初期的开发门槛与成本，避免从零开始重复造轮子。

技术栈明细

前端框架: WPF
UI控件库: DevExpress WPF Controls 20.1
架构模式: MVVM (借助 DevExpress.Mvvm 库实现命令、行为、服务注入等)
后端数据库: SQL Server 2012+
开发环境: Visual Studio (需安装对应版本的 DevExpress 插件)

关键技术实现示例

以下代码展示了如何将外部进程（如其他工具软件）嵌入到当前WPF应用程序的特定容器中，这是实现系统集成或模块化加载的常见技术。

/// <summary>
/// 将外进程嵌入到当前程序
/// </summary>
/// <param name="process"></param>
private bool EmbedApp(Process process)
{
    //是否嵌入成功标志，用作返回值
    var isEmbedSuccess = false;
    //外进程句柄
    var processHwnd = process.MainWindowHandle;
    //容器句柄
    var panelHwnd = _hostPanel.Handle;

    if (processHwnd != (IntPtr)0 && panelHwnd != (IntPtr)0)
    {
        //把本窗口句柄与目标窗口句柄关联起来
        var setTime = 0;
        while (!isEmbedSuccess && setTime < 50)
        {
            // Put it into this form
            isEmbedSuccess = SetParent((IntPtr)processHwnd, (IntPtr)panelHwnd) != (IntPtr)0;
            Thread.Sleep(10);
            setTime++;
        }
        SetBounds();
    }

    if (isEmbedSuccess)
    {
        _embededWindowHandle = _process.MainWindowHandle;
    }
    return isEmbedSuccess;
}
