晶圆级老化测试（WLBI）原理、优势与流程详解

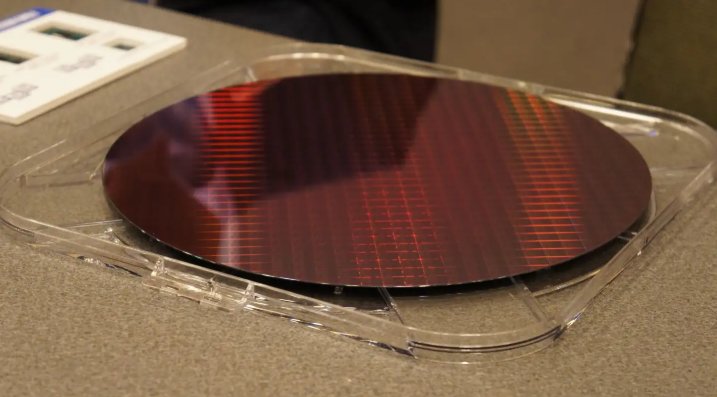

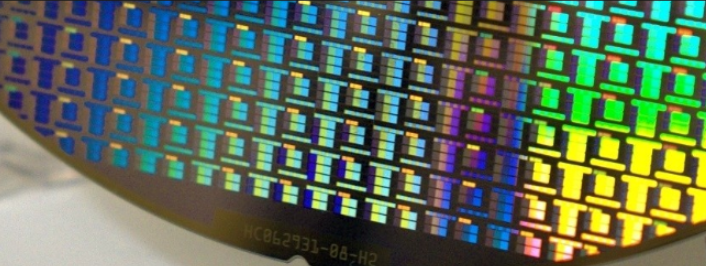

晶圆级老化测试（Wafer Level Burn-In，WLBI）是指在半导体制造过程中，对仍处于晶圆状态的芯片进行老化测试的技术。此时芯片尚未切割封装，而是以晶圆形式存在。其核心目的是通过在高温、高电压等加速应力条件下让芯片工作一段时间，筛选出早期失效器件。制造过程中潜在的材料缺陷、工艺偏差等故障隐患，能通过老化测试在短时间内暴露，从而保证交付芯片具有更高可靠性。

在半导体可靠性工程中，早期失效被称为“婴儿死亡”，是导致批量退货、售后成本上升和口碑问题的关键因素。传统做法是将芯片封装后再进行老化筛选，但随着封装成本（尤其是先进封装）不断升高，以及 Chiplet 架构对“已知良品裸片”需求的增强，把可能早夭的芯片留到封装后才发现已不划算。WLBI 将老化应力前移至晶圆阶段，在封装前拦截早期失效，从而降低后续工序的浪费。

WLBI的技术原理与测试流程

WLBI 的技术核心包括 增强型高压应力测试 和 晶圆级热烘测试。增强型高压应力测试通过对核心器件施加高于正常工作电压的偏置（通常为使用电压的 1.2 至 1.5 倍），模拟时间相关介电击穿、栅极泄漏、金属桥接等失效机制。由于应力关系呈幂律增长，电压提升可显著加速故障暴露。晶圆级热烘测试则在 200°C 甚至更高温度下对晶圆进行应力烘烤，强化对过孔空洞、金属迁移及开路失效的检测能力，相比封装后烘烤（150°C 至 175°C）具有更高的检测敏感度，特别适用于 GaN、SiC 等高功率器件。

在实际量产流程中，WLBI 通常包含以下步骤：首先进行预测试或常规晶圆测试，剔除明显电性不合格的芯片，避免资源浪费。然后建立可靠的晶圆级接触，使用晶圆探针台与探针卡完成搬运、对准、压接和控温。接着施加老化应力，包括升温到规定范围、施加偏置电压或电流，并可选择静态偏置或动态功能激励。应力期间及之后进行电性检测，判据包括漏电是否异常上升、阈值电压漂移是否超限、导通电阻是否劣化、功能是否失效等。

从加速模型角度看，许多失效机理对温度呈指数型敏感，工程上常用 Arrhenius 模型描述温度加速效应。但 WLBI 并非“越热越好”，应力设计必须围绕目标失效机理与产品额定条件，避免过应力导致非代表性失效或将好器件烤坏。

WLBI的核心优势与产业价值

WLBI 相较于传统封装后老化具有多方面优势。首先是成本与价值链位置不同：WLBI 在封装前剔除高风险芯片，减少“封装后才发现坏”的浪费。其次是并行度与吞吐逻辑不同：WLBI 在晶圆级实现规模化筛选，处理效率更高。此外，晶圆阶段更容易将问题追溯到工艺、版图或材料批次，有利于快速闭环改进。

从产业意义上看，WLBI 能够提高产品可靠性，减少成品芯片在实际使用中出现故障的概率。同时，由于在晶圆阶段就能发现并淘汰有缺陷的芯片，避免了对不良芯片进行封装等后续工序的成本浪费，有效降低生产成本。此外，通过老化测试数据的分析，工程师可以深入了解失效模式，从而对芯片设计、制造工艺进行优化，提高良率。

当前，三个产业趋势正在推动 WLBI 走向更重要的位置：先进封装与 KGD 需求爆发，Chiplet、2.5D/3D 架构下“一颗坏 Die 拖死整套封装”的代价巨大；车规与高可靠市场对早期失效控制极其敏感；宽禁带功率器件（SiC/GaN）与高功率密度让应力平台的价值更加突出。

WLBI的应用领域与发展趋势

WLBI 已在多个高可靠性领域获得广泛应用。在消费电子领域，智能手机、平板电脑、笔记本电脑等设备对芯片可靠性要求较高，WLBI 可确保芯片在长时间使用中不出现突然失效。在汽车电子领域，发动机控制单元、自动驾驶芯片等需经过严格 WLBI 测试，以满足汽车在各种恶劣环境下的长期稳定运行需求。此外，工业控制、通信（如 5G 基站）、航空航天等领域同样将 WLBI 作为保障芯片质量的重要手段。

从发展历程看，WLBI 技术自 20 世纪 80 年代开始探索，90 年代至 21 世纪初随着半导体工艺进步而快速发展，测试设备逐步实现自动化和高精度。近年来，WLBI 技术已相对成熟，在先进半导体制造企业中得到广泛应用，并与新能源汽车、人工智能、大数据等技术结合，实现了更智能的测试数据分析和故障预测。

未来晶圆级老化测试更可能以“增量替代”形式存在，即在制程初期批次、高风险区域、边缘统计异常器件上实施部分封装级补充老化，而大批量、核心区域芯片逐步转向晶圆级应力加 DFT 组合筛选路径。晶圆级老化测试正逐步成为 AI 芯片、车规器件及 MCM 封装中不可或缺的环节，在先进应力技术、异常值识别与 DFT 架构协同作用下，测试策略正从统一粗放向精细可控转型。
