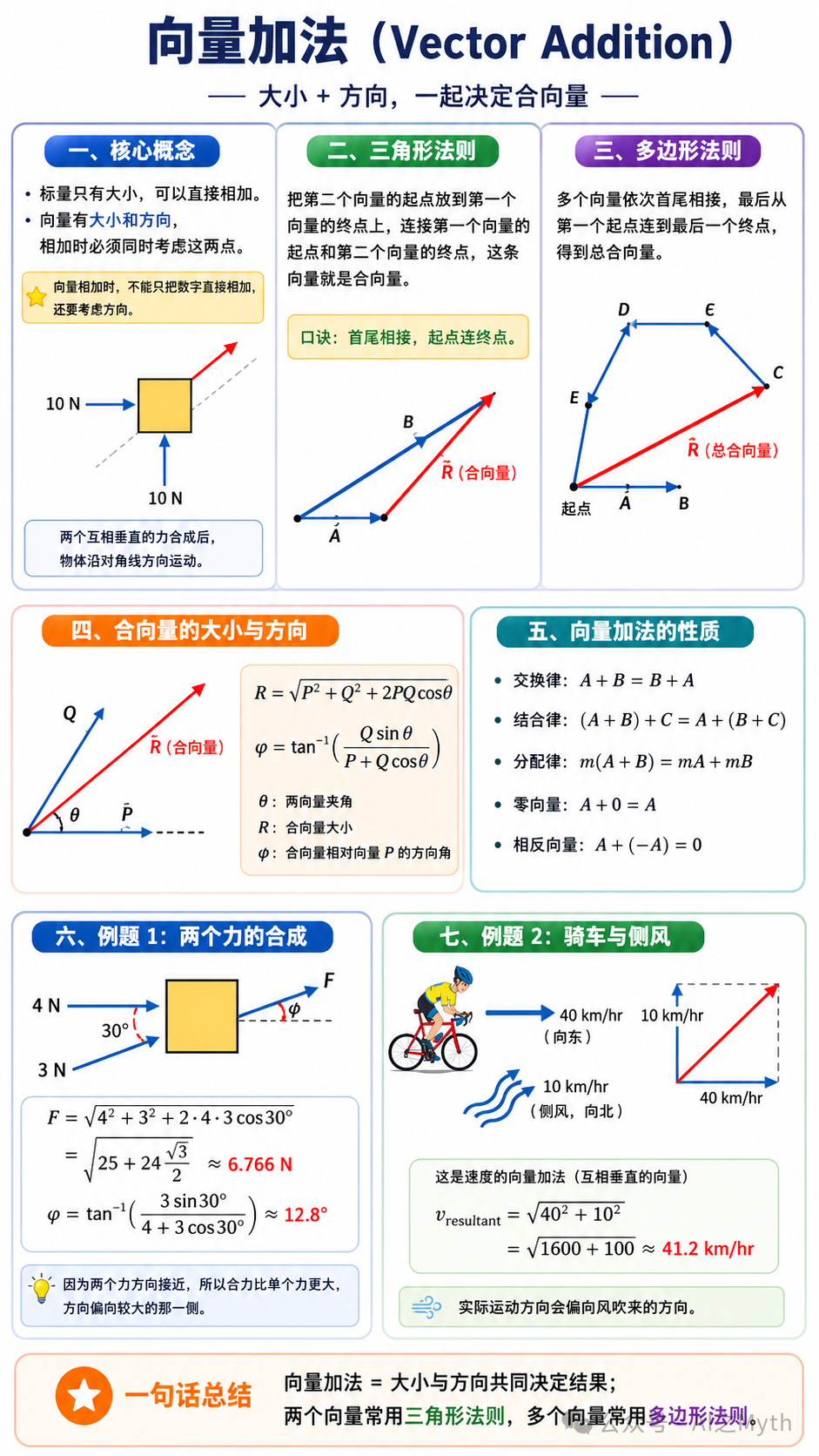

这张图讲的是向量加法（Addition of Vectors），核心思想只有一句话：
向量相加，不只是“数值相加”，还要把“方向”一起考虑。
下面我按图片的顺序，用通俗方式给你拆开讲。
1. 为什么向量不能像普通数字那样直接相加？
普通数字（标量）只看大小，比如 3 + 4 = 7。
但向量有两个要素：
比如图里推一个方块：
- 一个力向右，大小 10 N
- 另一个力向上，大小 10 N
这两个力不能简单说“总力 = 20 N”，因为它们方向不同。
它们合起来的效果，是让方块沿着右上方的斜方向运动。
你可以把它想成：
最后物体不是只向右，也不是只向上，而是斜着走。
2. 第一幅图：两个 10 N 的力相加
图中第一部分：
因为两个力互相垂直，所以合力会沿着对角线方向，也就是右上 45° 那个方向。
如果要算大小，其实就是一个直角三角形：
$R = \sqrt{10^2 + 10^2} = \sqrt{200}$
约等于：
$R \approx 14.14\ N$
也就是说：
- 方向：右上
- 大小：不是 20 N，而是约 14.14 N
这正是“向量加法”和“普通加法”不一样的地方。
3. 把其中一个力变成 20 N，会发生什么？
假如改成：
这时候，方块还是会往右上方走，
但会更偏向上方，因为向上的力更大。
直观理解就是：
那你整体当然更容易往“上”偏。
如果算合力大小：
$R = \sqrt{10^2 + 20^2} = \sqrt{500}$
约等于：
$R \approx 22.36\ N$
所以这一部分想说明：
两个向量相加后，结果向量会更靠近“较大”的那个方向。

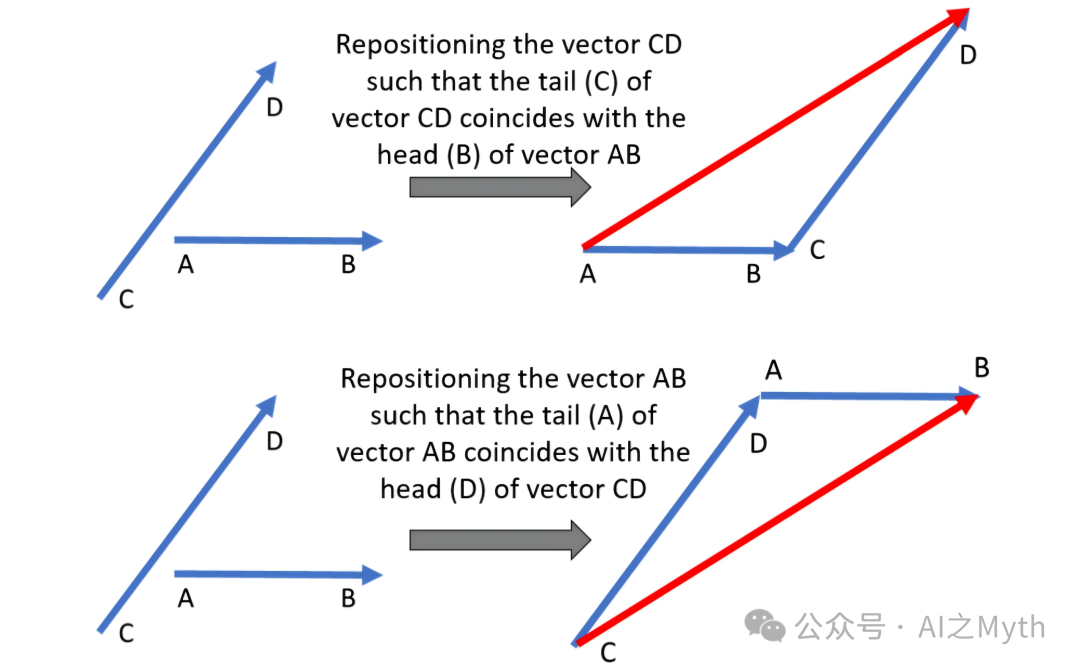

4. 图片重点：三角形法则（Triangle Law）
这部分是整页最重要的内容之一。
规则是什么？
如果有两个向量 $\vec{A}$ 和 $\vec{B}$，
把第二个向量的起点接到第一个向量的终点，
那么：
这一条新向量，就是它们的和，也就是合向量。
一句话记忆：
首尾相接，起点连终点。
图片中把向量重新摆放位置，但没有改变它们的长度和方向。
这是因为：
向量可以平移，不改变大小和方向的话，它还是同一个向量。
所以图片里把蓝色向量移来移去，是为了方便拼成三角形。
5. 为什么可以“移动”向量？
因为向量本质上描述的是：
它不强调一定要“放在平面上的哪个具体位置”。
所以只要：
你把它平移到别处，还是同一个向量。

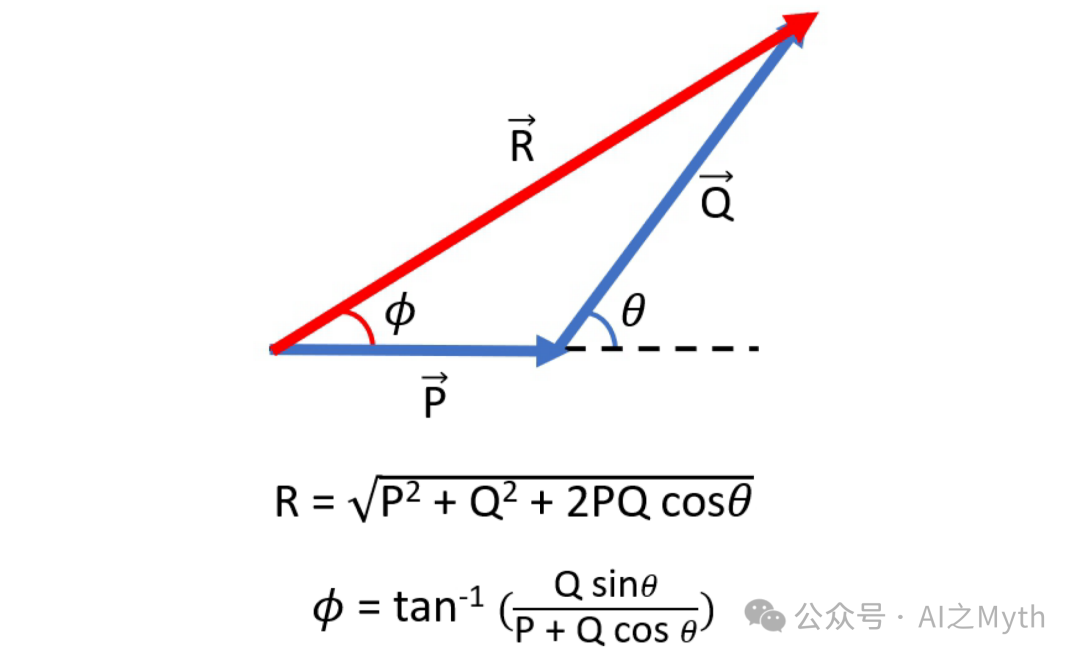

6. 合向量的大小和方向公式
图中给出了两个向量 $\vec{P}$ 和 $\vec{Q}$ 的一般公式。
合向量大小
$R = \sqrt{P^2 + Q^2 + 2PQ\cos\theta}$
这里：
- $P$、$Q$ 是两个向量的大小
- $\theta$ 是它们之间的夹角
- $R$ 是合向量的大小
这个公式本质上就是余弦定理。
合向量方向
$\phi = \tan^{-1}\left(\frac{Q \sin\theta}{P + Q \cos\theta}\right)$
这里的 $\phi$ 表示：
合向量相对于向量 $\vec{P}$ 的夹角。
也就是：结果向量到底偏向哪边、偏了多少角度。

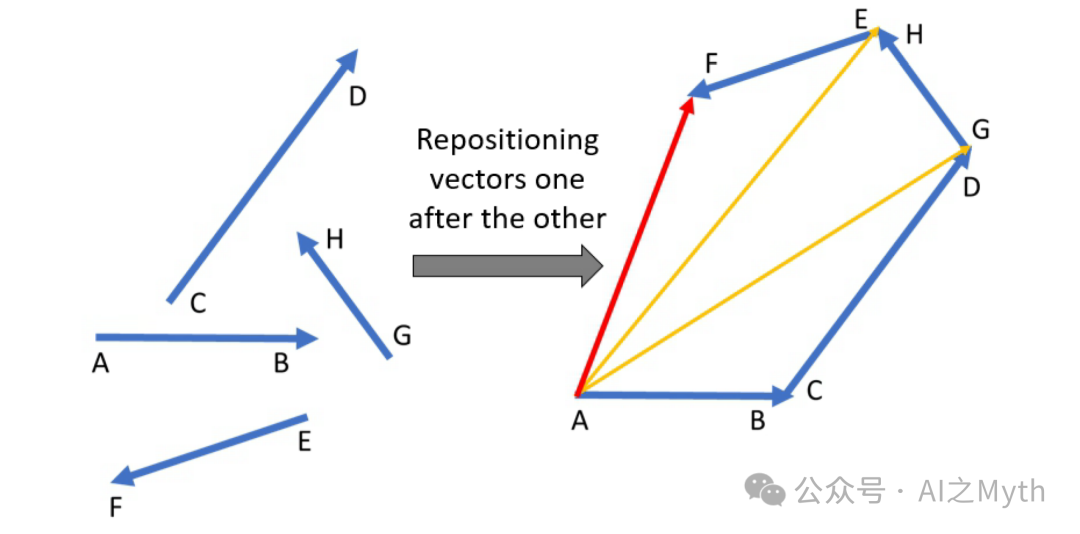

7. 多个向量怎么办？——多边形法则（Polygon law）
图片后面又扩展到很多个向量：
- 一个接一个首尾相连
- 最后从第一个起点连到最后一个终点
得到的就是总合向量。
一句话记忆：
多个向量相加，就是把它们排成“接龙”。
这个方法叫：
多边形法则（Polygon law of vector addition）
8. 向量加法的性质
图里列了几个性质，这些很重要，但可以用很朴素的话理解。
1）结合律
$(A + B) + C = A + (B + C)$
意思是：
先加前两个，还是先加后两个，结果一样。
2）交换律
$A + B = B + A$
意思是：
先走 A 再走 B，和先走 B 再走 A，最后到的位置一样。
注意这是向量加法成立，因为你最终看的是“总位移”或“总效果”。
3）分配律
$m(A + B) = mA + mB$
意思是一个倍数可以“分进去”。
4）单位元（零向量）
$A + 0 = A$
加上零向量，不改变原向量。
5）负向量
$A + (-A) = 0$
一个向量加上它反方向、同大小的向量，互相抵消。
9. 例题 1：4 N 和 3 N 的两个力
图中给了一个例子：
- 一个力 4 N
- 一个力 3 N
- 夹角是 $\theta = 30^\circ$
利用公式：
$F = \sqrt{4^2 + 3^2 + 2 \cdot 4 \cdot 3 \cdot \cos 30^\circ}$
$F = \sqrt{25 + 24 \cdot \frac{\sqrt{3}}{2}}$
结果约为：
$F \approx 6.766\ N$
方向角约为：
$\phi \approx 12.8^\circ$
这题告诉你什么？
两个力虽然分别只有 4 N 和 3 N，
但因为它们方向接近，所以合力会比较大，接近同方向叠加的效果。
10. 例题 2：骑车速度和侧风速度
图中最后一个例子是“速度向量”的合成。
意思是：
- 自行车本身有一个速度
- 风也有一个速度方向
- 两者叠加后，会得到实际运动方向和实际速度
如果两个速度互相垂直，那么合速度大小就是：
$v_{resultant} = \sqrt{v_1^2 + v_2^2}$
图里代入的是 40 和 10，所以大小约为：
$v_{resultant} = \sqrt{40^2 + 10^2} = \sqrt{1700} \approx 41.2\ km/hr$
也就是说：
这说明：
向量加法不仅能算力，也能算速度、位移、加速度等。
整页内容的核心总结
你可以把这页浓缩成 5 句话：
- 向量有大小和方向。
- 向量相加不能只加数字，还要考虑方向。
- 两个向量相加常用“三角形法则”：首尾相接，起点连终点。
- 多个向量相加可用“多边形法则”。
- 合向量的大小和方向可用公式计算。
最通俗的理解方式
把向量想成“走路指令”：
那么总效果不是 7 步朝某个原方向，而是：
你站在了一个新的斜方向位置上。
这就是向量加法。
