从零搭建嵌入式远程调试环境，让ARM开发像本地调试一样丝滑
1. 前言
如果你是从STM32这类MCU开发转向嵌入式Linux的工程师，最怀念的恐怕不是某个具体的库函数，而是那份集成在Keil或IAR里、点一下就能设断点、看变量的调试体验。
借助 VS Code + gdb + gdbserver 这套方案，我们可以构建一套媲美桌面IDE的图形化调试工作流，直接对运行在ARM开发板上的程序进行源码级调试。
本文将手把手带你搭建这套环境，涵盖理论原理、环境配置、交叉编译、VSCode集成、调试技巧和常见坑点排查。无论你用的是i.MX6ULL、RK3399，还是树莓派、全志系列，这套思路都是相通的。
2. 为什么选择VSCode + gdb + gdbserver？
VSCode + gdb + gdbserver：图形化调试 + 远程调试，兼顾易用性和灵活性，且无需昂贵硬件，仅需标准网络连接。

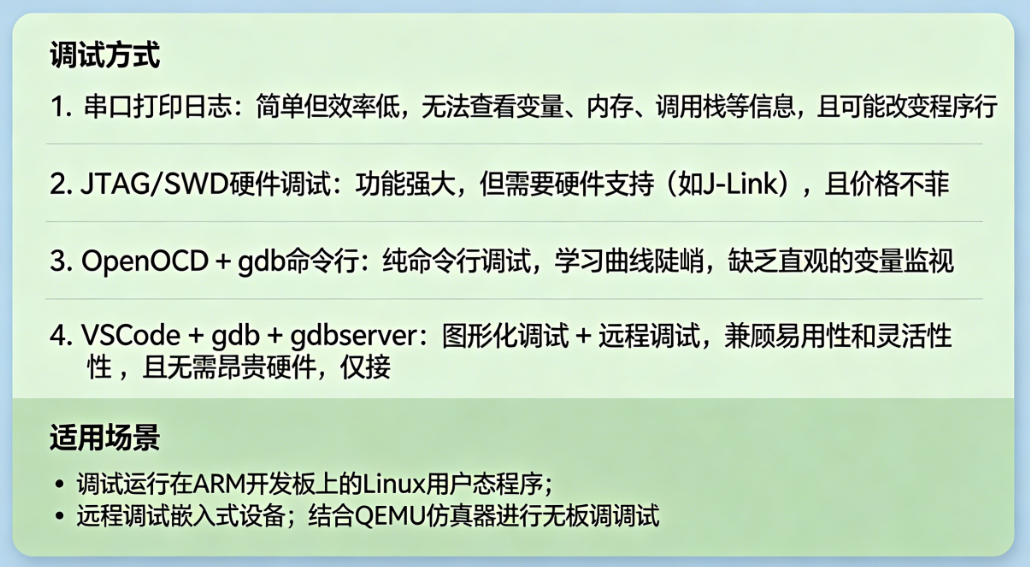

在嵌入式Linux开发中，调试ARM程序通常有以下几种方式：
3. GDB远程调试原理
在动手配置之前，花几分钟理解底层原理，能帮助你在遇到问题时知道该从哪里入手。

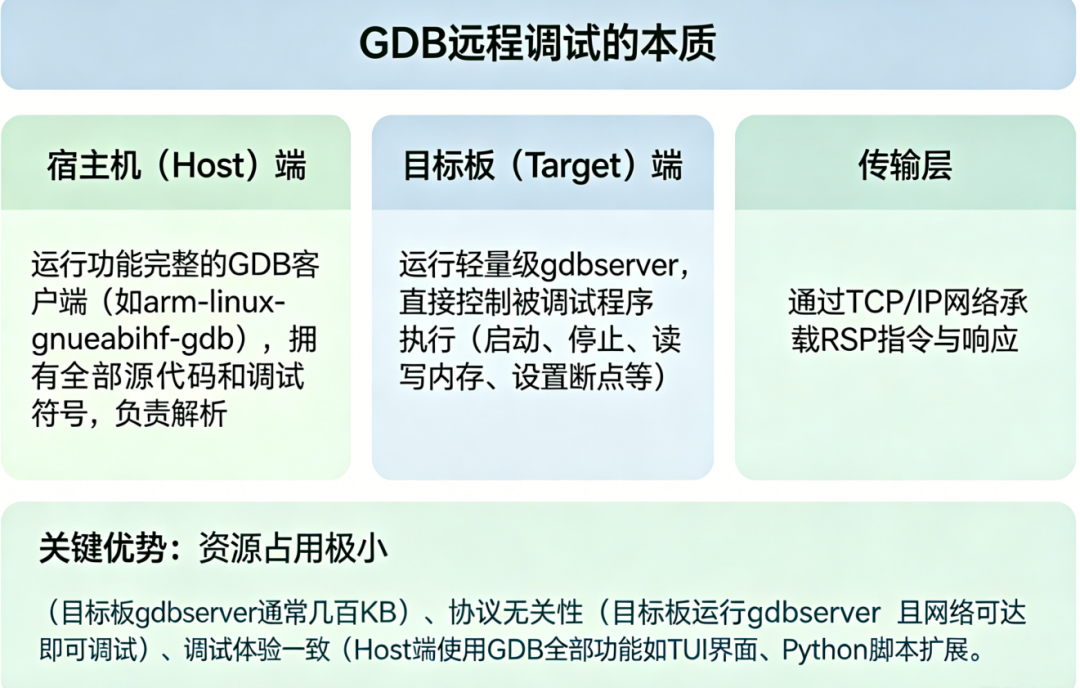

GDB远程调试的本质是一种客户端-服务器（C/S）架构：

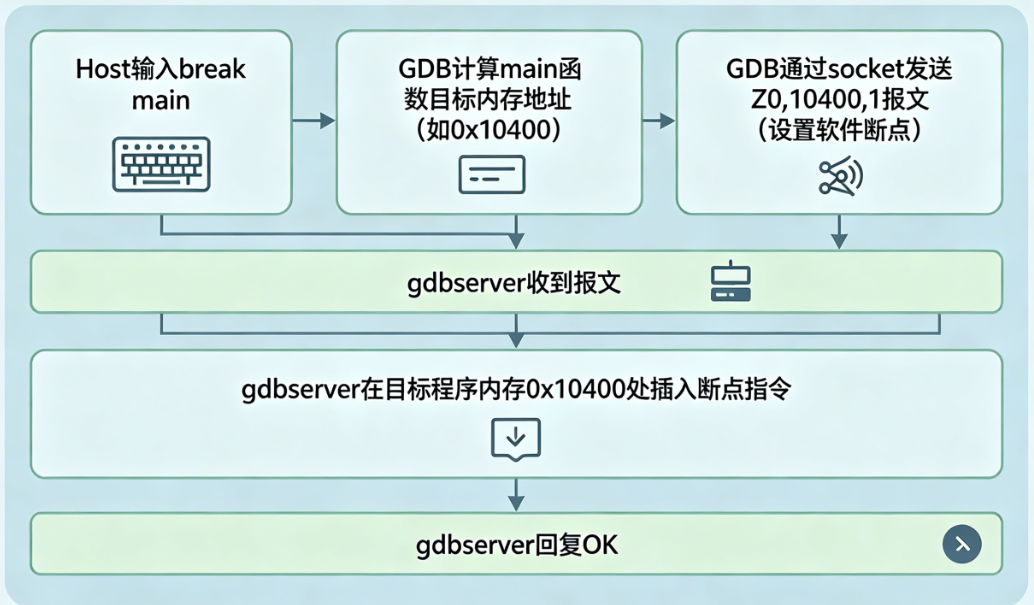

一个典型调试会话的数据流：
当你在Host上输入 break main，GDB先计算出main函数在目标内存中的地址（如0x10400），然后通过socket向gdbserver发送类似 Z0,10400,1 的报文（设置软件断点）。gdbserver收到后，在目标程序内存的0x10400处插入断点指令，并回复OK——整个过程对用户完全透明。
理解了这套机制，你就会明白为什么编译带调试信息的程序、确保网络连通性、以及Host与Target版本兼容性如此重要。
4. 环境准备

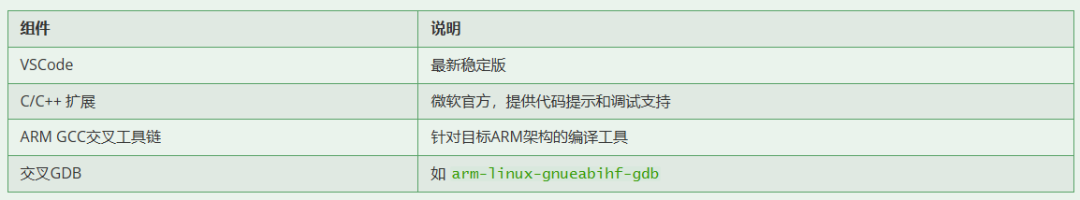

4.1 开发环境（PC端）
完整调试需要三个核心组件协同工作：
- 交叉编译器：编译目标程序
- 交叉GDB：PC端发起调试指令
- gdbserver：ARM端执行调试操作
三者必须源自同一工具链版本，确保指令集支持、浮点ABI、异常处理机制完全匹配。
4.2 目标设备（ARM开发板）
- 运行Linux系统（Raspbian、Buildroot、Yocto均可）
- 具备网络连接能力（有线或Wi‑Fi）
- 存储空间足够存放待调试程序和gdbserver
- 能够执行gdbserver
4.3 网络连接
PC和ARM板需在同一局域网（或通过USB网络共享连接），确保可以互相ping通。同时需检查防火墙设置。
5. 工具链获取与配置
准备arm格式的gdb及gdbserver工具。
一般交叉编译工具链里都包含有，如果没有则需要自己下载gdb源码进行交叉编译，gdb源码下载链接：
http://www.gnu.org/software/gdb/download/

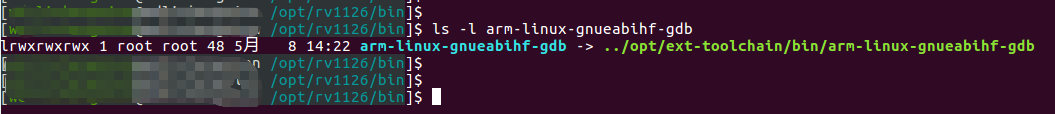

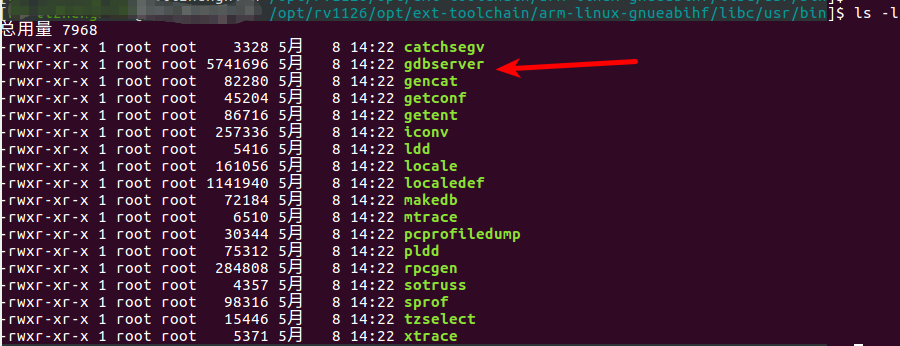

例如，在工具链目录下可以看到 gdbserver 和 arm-linux-gnueabihf-gdb：
6. 实践
6.1 编译带调试信息的程序
要让GDB能够提供有效的调试信息，必须在编译时生成调试符号。在Makefile的CFLAGS中添加 -g 选项：
CFLAGS += -g -O0 # -O0禁用优化，便于调试
示例：假设有一个简单的ARM程序 demo.c（本文结尾附有完整代码），编译命令：
arm-linux-gnueabihf-gcc -g -O0 demo.c -o demo_arm
编译完成后，将生成的可执行文件拷贝到ARM开发板。
6.2 创建launch.json文件并修改

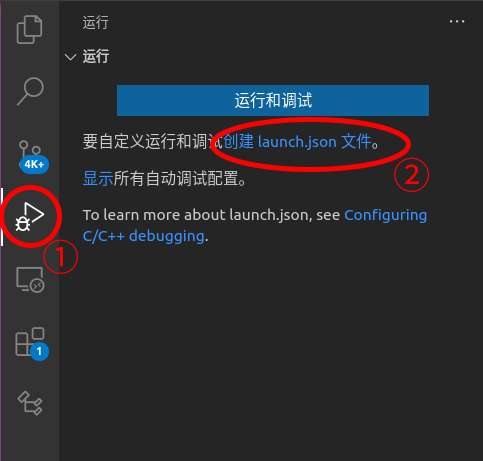

- 点击左侧边栏的 “运行和调试” 图标（或按
Ctrl+Shift+D）
- 点击 “创建一个launch.json文件”
- 选择 “C++(GDB/LLDB)” 作为调试环境

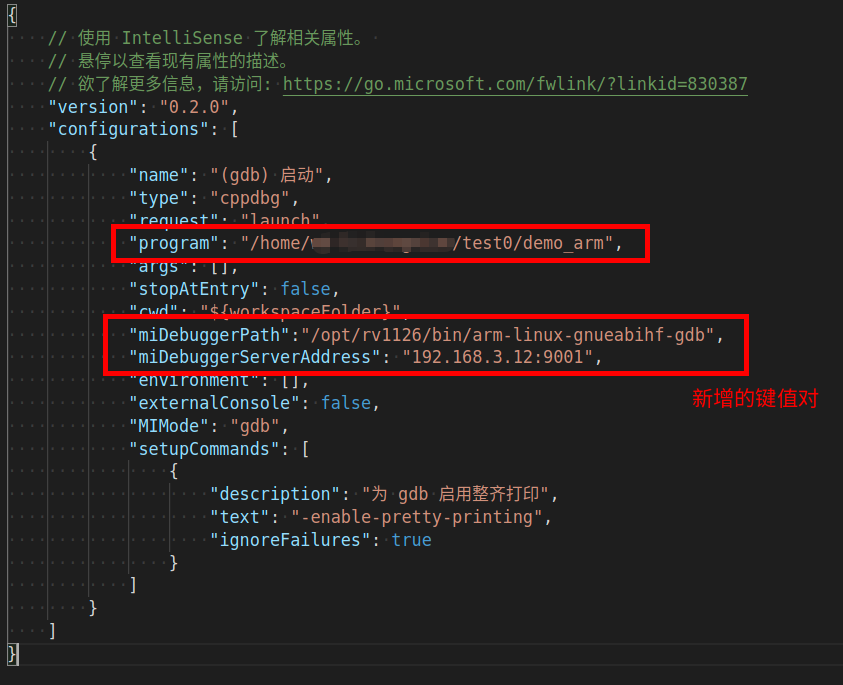

我们需要创建VSCode的launch.json文件并进行一些修改：

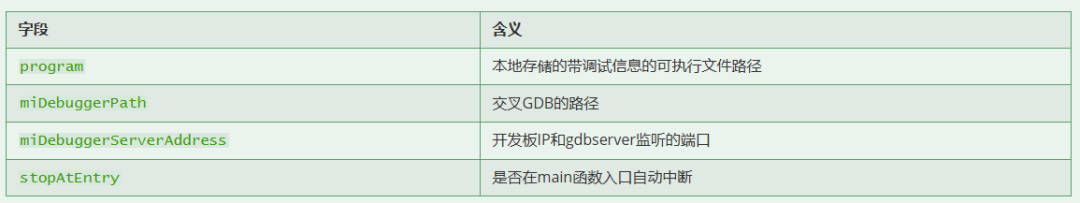

配置项说明：
关键点：program 指定的是宿主机本地的带调试信息的可执行文件，而不是开发板上的。GDB使用本地的符号信息与远程gdbserver交互。
最重要的两个键值对：
"miDebuggerPath": "/opt/rv1126/bin/arm-linux-gnueabihf-gdb",
"miDebuggerServerAddress": "192.168.3.12:9001"
其中，miDebuggerPath 表示的是arm格式gdb的路径；miDebuggerServerAddress 表示的是我们server端的地址，如192.168.3.12为开发板的IP，9001为端口号，可自行设置，其范围为 0~65536，0~1023 的端口一般由系统分配给特定的服务程序。
6.3 把gdbserver传到开发板上
我们需要将交叉编译器路径下的gdbserver传到开发板上，例如放到开发板的 /usr/bin 路径下：
6.4 启动gdbserver
首先需要启动开发板上的gdbserver，PC端才能连接进行调试，格式为：
gdbserver 开发板ip:端口号 要调试的程序
例如：

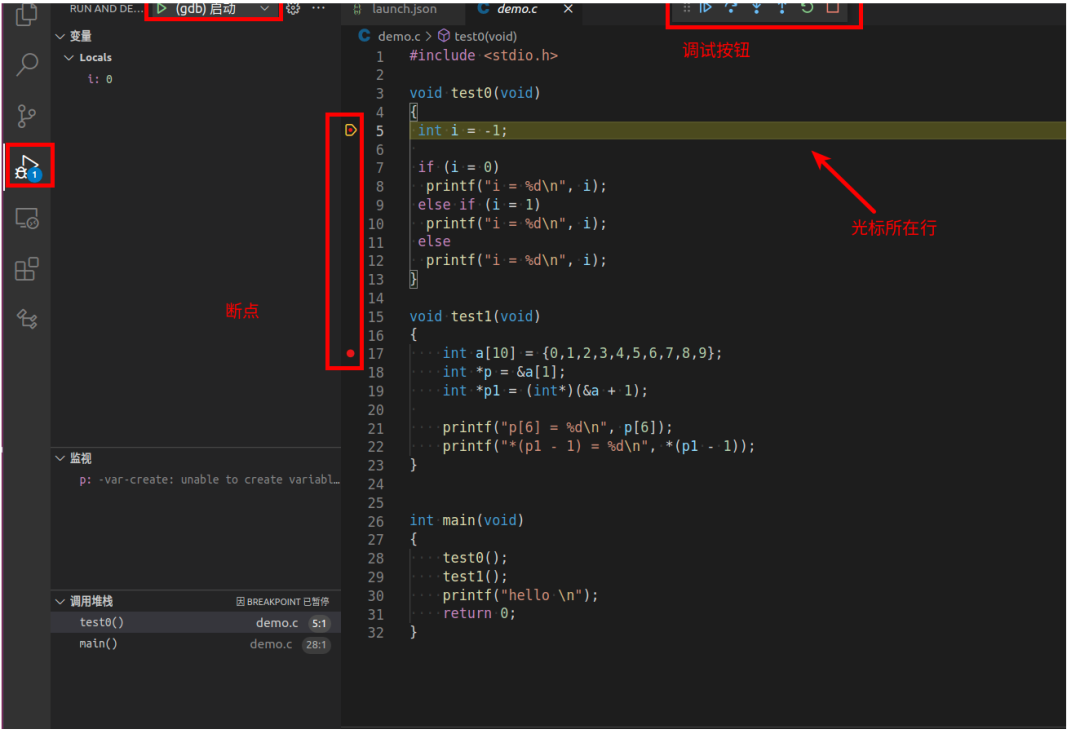

6.5 启动VSCode的gdb进行调试
启动调试会话：
- 确保开发板上gdbserver已启动并在等待连接
- 在VSCode中按
F5 启动调试
- VSCode连接到开发板后，即可使用图形化调试功能

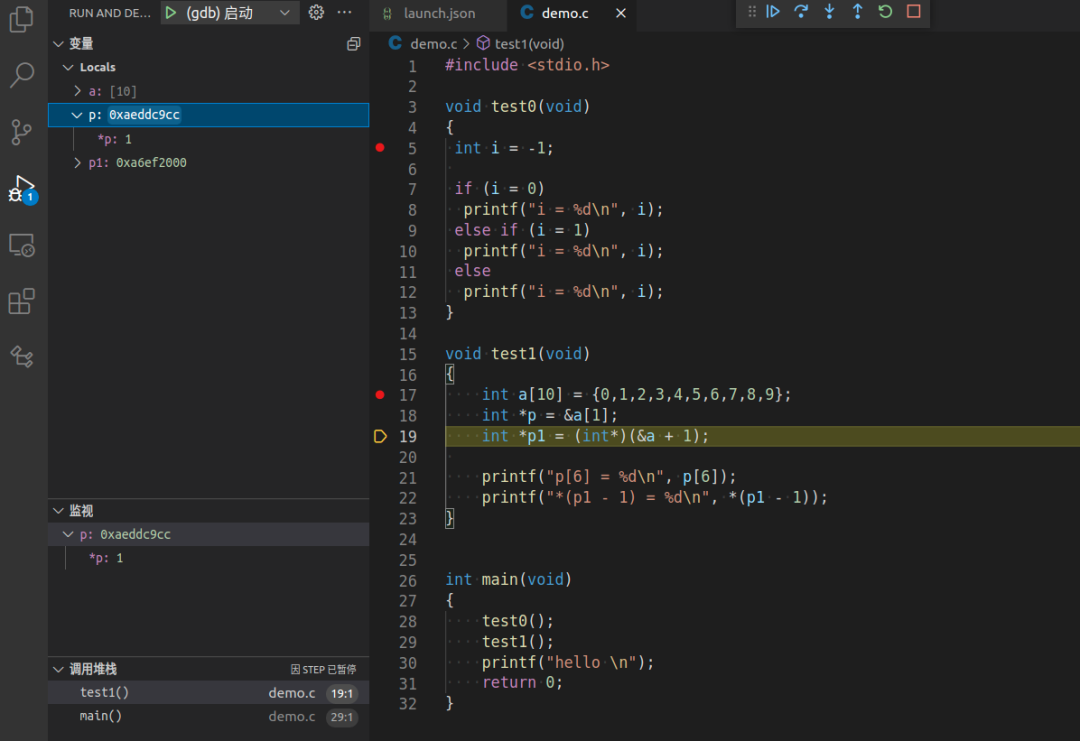

调试功能一览：
- 设置断点：点击代码行号左侧
- 单步执行：Step Over / Step Into / Step Out
- 变量监视：鼠标悬停或添加至Watch窗口
- 调用栈查看：Call Stack面板
- 内存查看：Memory窗口
启动调试后，所有gdb标准功能都将在VSCode图形界面中呈现，与本地开发体验无异。
gdbserver支持多线程调试，对于复杂的多线程项目完全适用。
高级启动参数：
--once：调试会话结束后gdbserver自动退出--no-startup-with-shell：不使用启动shell，提升稳定性--debug：输出调试信息用于排错
7. 常见问题
7.1 问题1：网络连接失败
现象：Unable to connect to :2345
排查步骤：
- 确保宿主机与开发板在同一网段，互相能ping通
- 检查开发板防火墙是否开放端口：
iptables -L -n
- 确认gdbserver正在运行：
ps aux | grep gdbserver
- 验证端口监听状态：
netstat -an | grep 2345
7.2 问题2：断点不生效
现象：程序正常运行但断点从未触发
可能原因：
- 编译时未添加
-g 选项：GDB需要调试信息才能定位源码位置
- 优化级别过高：
-O2 或 -O3 会内联函数、重排指令，导致断点映射失败。调试时务必使用 -O0
- 版本不匹配：gdbserver版本与交叉GDB版本差异过大
7.3 问题3：程序在开发板上崩溃
现象：开发板上一运行程序就Segmentation Fault
排查方法：
- 在开发板上运行程序生成core文件：
ulimit -c unlimited
- 将core文件拷贝到宿主机
- 用交叉GDB分析：
arm-linux-gnueabihf-gdb ./hello_arm core
- 使用
backtrace 命令查看调用栈，快速定位崩溃位置
7.4 问题4：VSCode启动调试后报权限错误
现象：Permission denied 或类似错误
解决方法：
- 检查交叉GDB是否具有执行权限：
chmod +x /path/to/arm-linux-gnueabihf-gdb
- 确保开发板上待调试程序具有可执行权限
- 如果以root用户登录，确保SSH允许root登录
7.5 问题5：交叉编译工具链找不到头文件
现象：fatal error: stdio.h: No such file or directory
解决方法：
- 检查交叉编译工具链是否安装完整
- 验证路径配置：
arm-linux-gnueabihf-gcc -v 查看搜索路径
- 在VSCode的
c_cpp_properties.json 中正确设置 includePath
结语
VSCode + gdb + gdbserver这套调试方案，本质上是用gdb+gdbserver作为底层核心，借助VSCode将原本枯燥的命令行操作转化为直观的图形化界面。
当你的程序在开发板上跑飞，或者某个变量值莫名其妙地改变时，这种远程调试能力就像黑暗中的探照灯。从工具链配置到VSCode集成，从基本原理到常见坑点排查，本文呈现了一套完整、可复现的嵌入式调试工作流。
附录：demo.c源代码
附上文中调试所用的演示代码，方便读者复现整个过程：
#include <stdio.h>
void test0(void) {
int i = -1;
if (i = 0)
printf("i = %d\n", i);
else if (i = 1)
printf("i = %d\n", i);
else
printf("i = %d\n", i);
}
void test1(void) {
int a[10] = {0,1,2,3,4,5,6,7,8,9};
int *p = &a[1];
int *p1 = (int*)(&a + 1);
printf("p[6] = %d\n", p[6]);
printf("*(p1 - 1) = %d\n", *(p1 - 1));
}
int main(void) {
test0();
test1();
printf("hello \n");
return 0;
}
