DDD到整洁架构：从四层到六边形、洋葱、CQRS的演进之路

什么是架构？架构的核心就是为软件的核心复杂度提供有效的管理及消减手段。其中软件的复杂度又分为本质复杂度和偶然复杂度。关于复杂度的概念介绍，请看我之前的一篇架构文章。

软件架构到底是什么？架构都要做哪些事情？

本质复杂度就是软件系统映射的业务功能原生的复杂度，也就是业务核心复杂度。本质复杂度无法降低，只能去有效的管理，那么 DDD 领域驱动设计中领域、限界上下文等核心思想就是解决本质复杂度的。

偶然复杂度是指软件业务功能之外的复杂度，包括为了实现业务功能引入的软件工具、语言、构件及软件架构的组织形式等。因此偶然复杂度又分为工具性偶然复杂度和结构性偶然复杂度。偶然复杂度通过更先进的工具和更优的结构组织可以消减，但永远不能完全消除。

其中 DDD 分层架构（4层）设计，就是管理和消减结构性偶然复杂度的。那么引入 DDD 分层架构，就是最优秀的架构模式吗？显然答案是否定的，架构是不断演进的，永远都有更优的分层模式。比如我们常见的六边形架构（端口和适配器架构）、洋葱架构、整洁架构及清晰架构等。本文我们主要将 DDD 四层分层架构到整洁架构的演化。

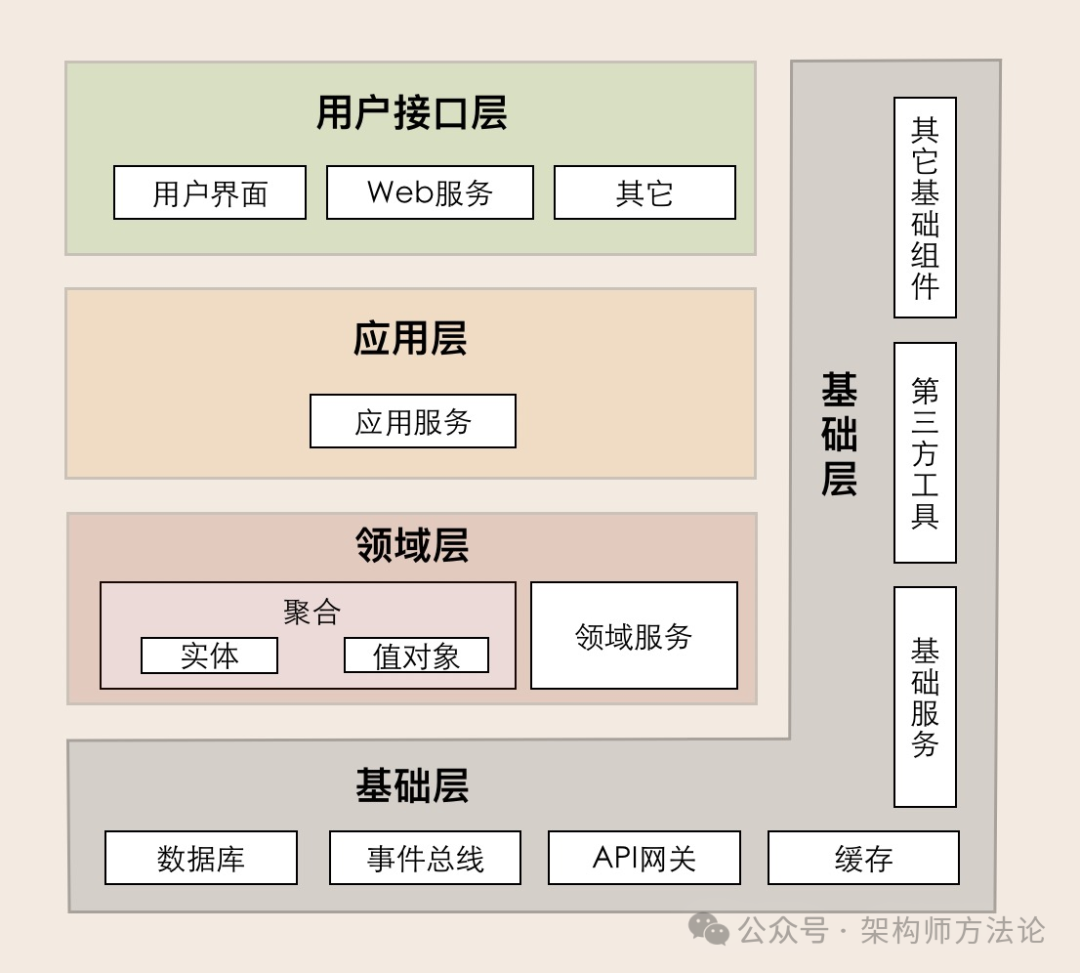

01 传统的 DDD 分层架构

用户接口层：用户接口层负责向用户显示信息和解释用户指令。这里的用户可能是：用户、程序、自动化测试和批处理脚本等等。

应用层：应用层是很薄的一层，理论上不应该有业务规则或逻辑，主要面向用例和流程相关的操作。但应用层又位于领域层之上，因为领域层包含多个聚合，所以它可以协调多个聚合的服务和领域对象完成服务编排和组合，协作完成业务操作。

领域层：领域层的作用是实现企业核心业务逻辑，通过各种校验手段保证业务的正确性。领域层主要体现领域模型的业务能力，它用来表达业务概念、业务状态和业务规则。

领域层包含聚合根、实体、值对象、领域服务等领域模型中的领域对象。

领域模型的业务逻辑主要是由实体和领域服务来实现的，其中实体会采用充血模型来实现所有与之相关的业务功能。其次，你要知道，实体和领域对象在实现业务逻辑上不是同级的，当领域中的某些功能，单一实体（或者值对象）不能实现时，领域服务就会出马，它可以组合聚合内的多个实体（或者值对象），实现复杂的业务逻辑。

基础层：基础层是贯穿所有层的，它的作用就是为其它各层提供通用的技术和基础服务，包括第三方工具、驱动、消息中间件、网关、文件、缓存以及数据库等。比较常见的功能是提供数据库持久化。

02 改良四层架构

DDD 分层架构的原则

分层架构的一个重要原则是每层只能与位于其下方的层发生耦合。分层架构根据每层耦合的紧密程度分为两种：

• 严格分层架构：某层只能与位于其直接下方的层发生耦合。
• 松散分层架构：则允许某层与它的任意下方层发生耦合。

传统的 DDD 分层架构，用户接口层、领域层和应用层均可与基础设施层发生耦合，属于松散分层架构。

这种模式在实际复杂项目中是有问题的， 将基础设施层放在最底层存在缺点，比如此时领域层中直接调用了一些技术实现，违背分层架构的基本原则，难以编写测试用例等。

何解？使用 依赖反转设计原则，具体依赖于抽象，而不是抽象依赖于具体。实现各层对基础资源的解耦。低层服务（如基础设施层）应依赖高层组件（比如用户界面层、应用层和领域层）所提供的接口。

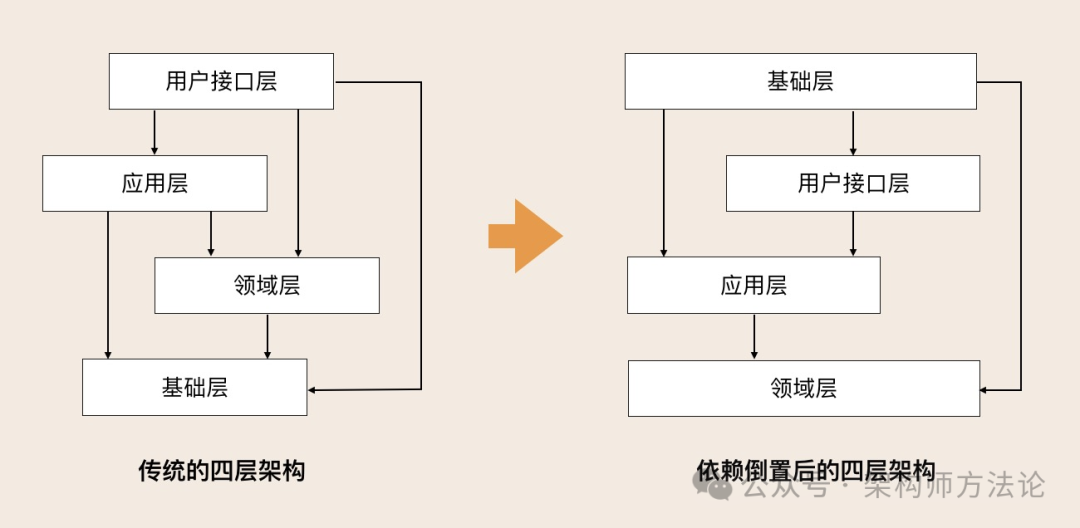

依赖反转后的分层方式：基础设施层在最上方，可实现所有其他层中定义的接口。

低层服务（如基础设施层）应依赖高层组件（比如用户接口层、应用层和领域层）所提供接口。高层定义好仓库的接口，基础设施层实现各层定义好的仓库接口。

优化后的 DDD 分层架构模型就属于 严格分层架构，任何层只能对位于其直接下方的层产生依赖。而传统的 DDD 分层架构则属于松散分层架构，它允许某层与其任意下方的层发生依赖。

那我们怎么选呢？综合我的经验，为了服务的可管理，我建议你采用严格分层架构。

在严格分层架构中，领域服务只能被应用服务调用，而应用服务只能被用户接口层调用，服务是逐层对外封装或组合的，依赖关系清晰。而在松散分层架构中，领域服务可以同时被应用层或用户接口层调用，服务的依赖关系比较复杂且难管理，甚至容易使核心业务逻辑外泄。

试想下，如果领域层中的某个服务发生了重大变更，那该 那该如何通知所有调用方同步调整和升级呢？但在严格分层架构中，你只需要逐层通知上层服务就可以了。

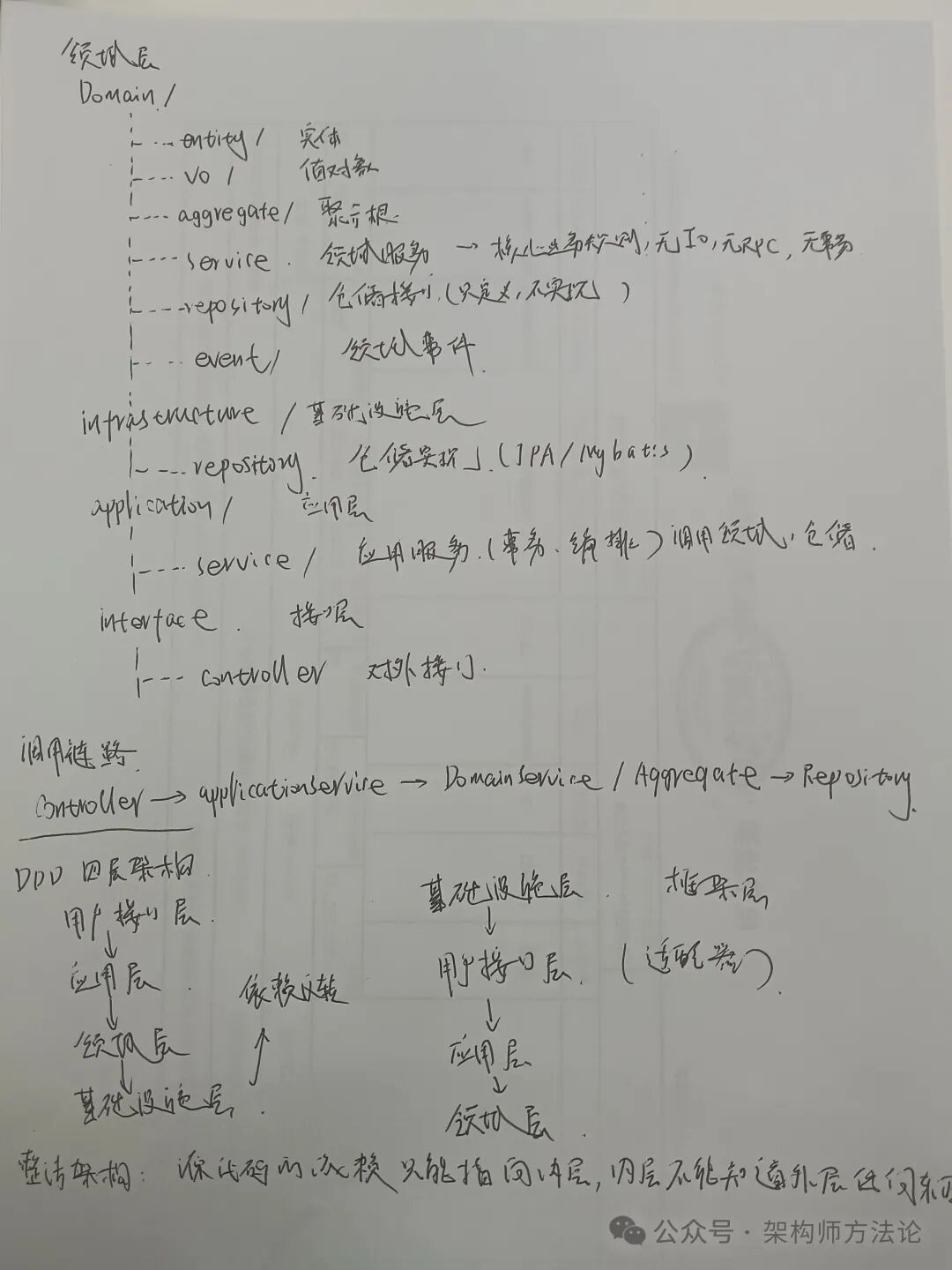

那么，采用严格分层架构后，DDD 代码结构如下图所示：

03 六边形架构

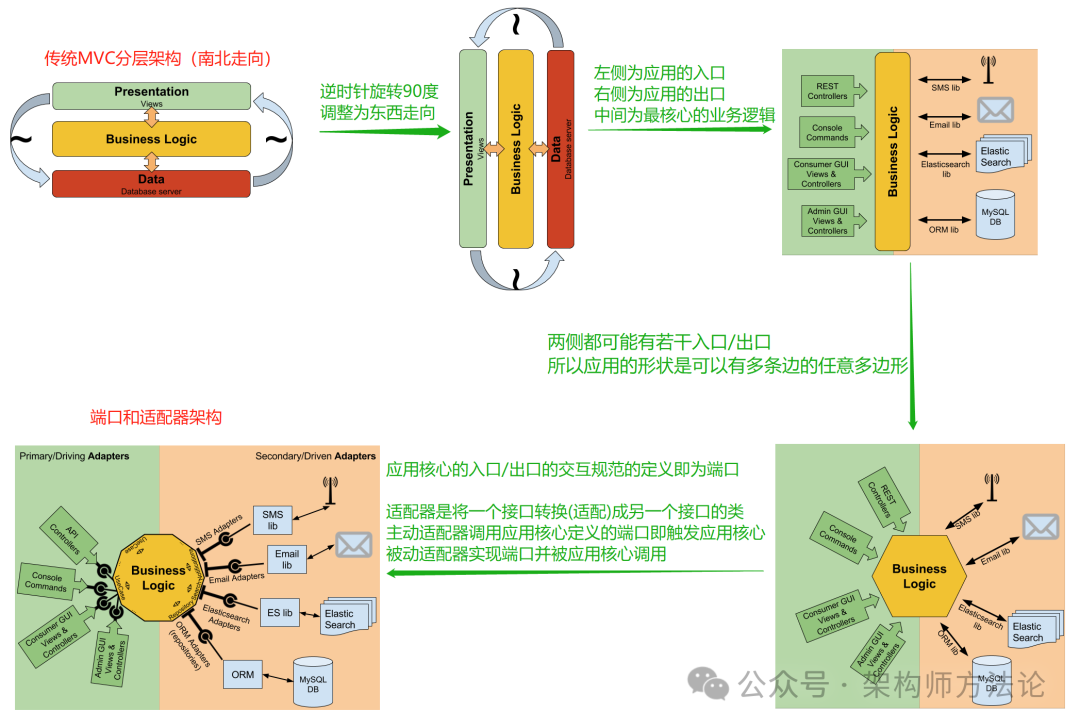

2005 年，Alistair Cockburn 提出了端口与适配器架构（Ports & Adapters Architecture），又称六边形架构（Hexagonal Architecture）。

端口（Port）与适配器（Adapter）架构中的相关概念：

工具（Tools）：
应用（application）层使用的工具，如 WebServer、CLI、DB、SearchEngine、MQ 等。

端口（Port）：
在 application core 层定义的工具交互规范（即规定工具如何使用 application core，或 application core 如何被工具使用的契约）；
对应编程语言中的 interface 定义；
端口的实现应符合应用层业务逻辑（不可简单模仿或直接调用底层工具的 API）。

适配器（Adapter）：
连接工具（WebServer、CLI、DB、SearchEngine、MQ）与应用核心（application core）的代码单元。
适配器依赖端口（调用端口或实现端口），但 application core 仅依赖端口（不依赖具体适配器）。

主动适配器（Primary / Driving Adapters）：

• 组件：Controller（REST API）、CLI Handler、Message Listener。
• 职责：接收外部输入，参数转换，主动调用应用核心（Application Core），触发应用执行某项活动。严禁包含业务规则。
• 依赖关系：依赖 ServiceInterface（核心层定义的接口）。
  流程：Controller（主动适配器） -> 依赖 ServiceInterface（端口） -> 注入 ServiceImpl（端口的具体实现）

被动适配器（Secondary / Driven Adapters）：

• 职责：实现核心层定义的“被驱动端口”（如 UserRepository 接口），处理具体技术细节（SQL、网络调用）。被应用核心（Application Core）调用以执行外部动作，实现应用所定义的端口。
• 组件：JpaUserRepositoryImpl、RedisCacheAdapter。
• 依赖关系：依赖核心层接口，核心层不依赖它们。
• 流程：端口 -> 被动适配器实现端口逻辑 -> 包装系统外部工具

示例：RepositoryInterface（端口）-> 被动适配器 MysqlRepositoryImpl 实现该接口 -> 内部调用 MySQL 数据库。

ServiceImpl 是核心业务逻辑的执行者，位于六边形内部（核心层）；Controller 是外部入口的转换器，位于六边形外部（适配层）。两者通过核心层定义的接口解耦。

应用核心层（Application Core）

• 组件：ServiceImpl（用例服务）、ServiceInterface（端口接口）、领域实体、领域服务。
• 职责：ServiceImpl 实现业务流程协调，调用下游的“被驱动端口”（如 UserRepository 接口）。
• 关键特征：完全独立于外部框架，可被单元测试直接覆盖，无 Spring/ASP.NET 等框架注解污染（纯 POJO/Plain Class）。

几边形不重要，可以 N 边；重点是 Port & Adapter 思想。关于端口与适配器架构的优势：

• 核心业务逻辑位于最中心（最重要）；
• 核心业务仅依赖 Port；
• Adapter 依赖 Port（主动适配器）或为 Port 提供具体实现（被动适配器）；
• 核心业务逻辑与实现细节（技术框架、底层存储、工具、传输/通信机制等）严格隔离；
• 保持核心业务逻辑的可重用性与可测试性。

04 洋葱架构

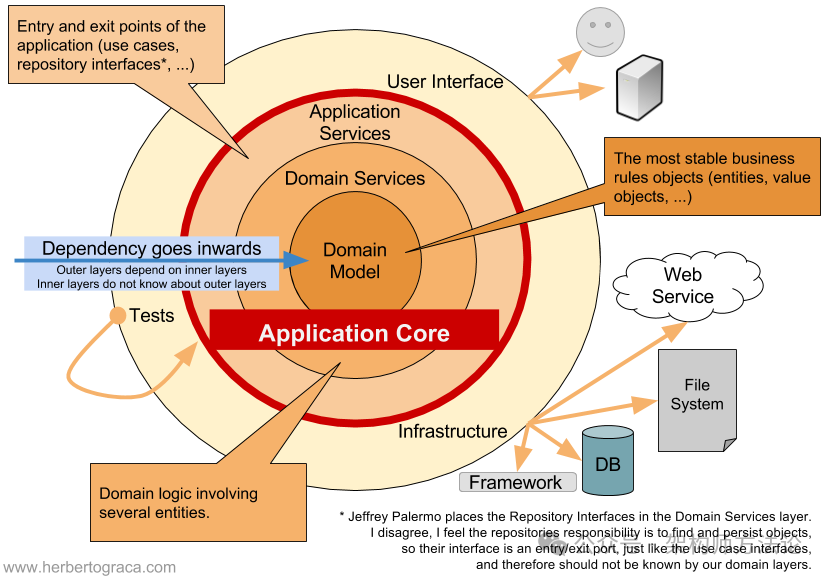

洋葱架构（Onion Architecture）由 Jeffrey Palermo 于 2008 年提出。

洋葱架构（Onion Architecture）构建在端口与适配器架构（又称六边形架构）之上，在端口与适配器架构中仅提及两层：

1. 外层——表示传输（通信）机制和基础设施（Infrastructure）
2. 内层——业务逻辑（Business Logic）

而洋葱架构在 DDD（领域驱动设计）基础上，将内层（即业务逻辑层，Business Logic）进一步细分，最终形成以下层次：

• Adapters（适配器层）——即六边形架构中的适配器（Adapter）层
  • User Interface（用户界面）、Infrastructure（基础设施）、Tests（测试）
• Application Core（应用核心层），即原六边形架构中心的业务逻辑层（Business Logic Layer）
  • Application Services（应用服务层）
  • Domain Services（领域服务层）
  • Domain Model（领域模型层）

且明确界定了依赖方向：

• 外层依赖内层；
• 内层不依赖外层；
• 并且，在不破坏依赖方向的前提下，外层也可直接调用任一内层（不一定是相邻的下一层），例如参考 CQRS 中 Query 的实现方式（Application Services 直接调用 DAO）。

05 整洁架构（Clean Architecture）

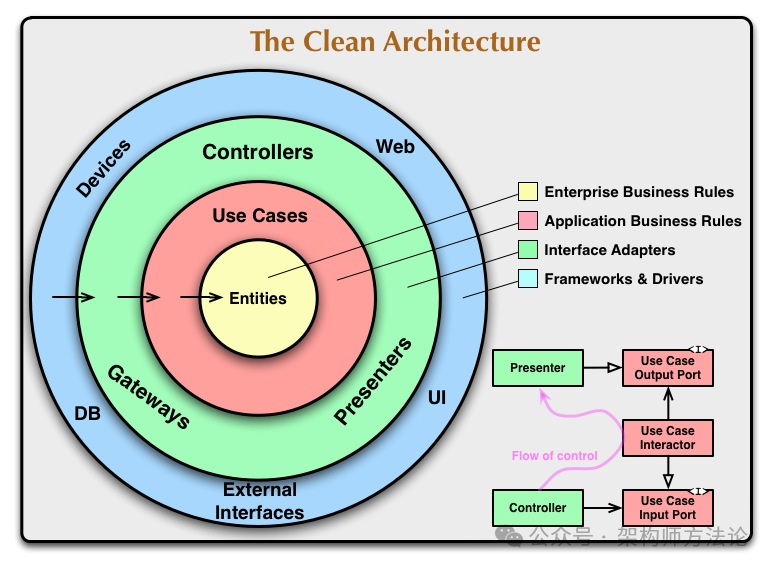

2012 年，Robert C. Martin（又名 Uncle Bob）提出了整洁架构（Clean Architecture），该架构将六边形架构（Hexagonal Architecture）与洋葱架构（Onion Architecture）等整合为一种可实际落地的软件架构方案。

与洋葱架构相比，整洁架构的调整如下：

• 将 Application Services 调整为 Use Cases（用例）；
• 将 Domain Services 与 Domain Model 合并/统一调整为 Entities（实体）。

整洁架构并未引入突破性的新概念或新模式，但其价值在于：

• 挖掘并重新强调了某些在实践中被忽视的重要概念、规则与模式；
• 澄清了一些实用且关键的概念、规则与模式；
• 为我们提供了如何将各类概念、规则与模式系统性整合的方法，从而形成一套构建复杂应用并保障其可维护性的标准路径。

06 CQRS

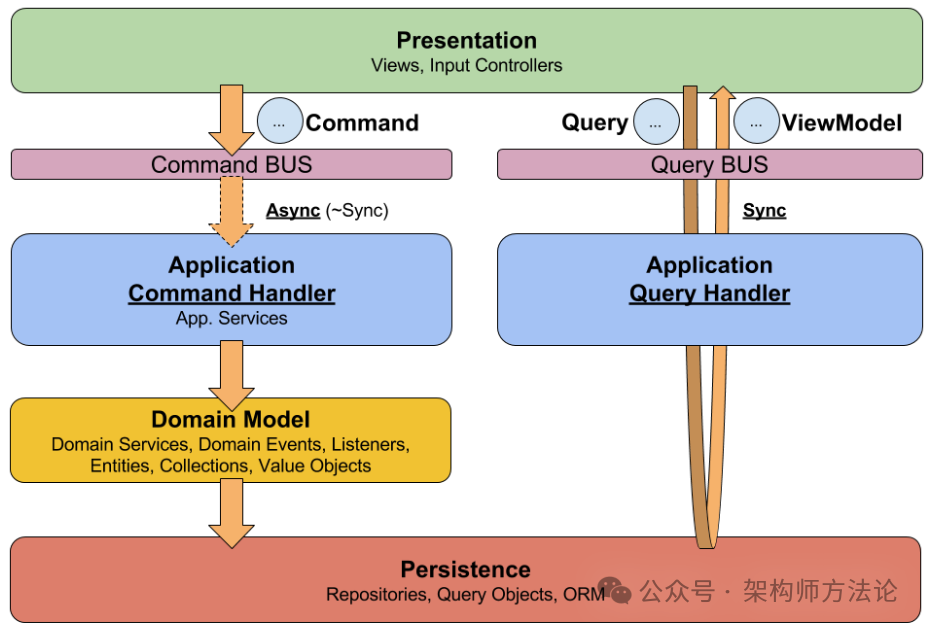

CQRS 是“命令查询职责隔离”（Command Query Responsibility Segregation）的缩写。这是一种将读取数据（查询）和写入数据（命令）的操作分开的模式。通过分离这些关注点，CQRS 可提高可扩展性、可维护性和灵活性。在基于 CQRS 的系统中，通常涉及以下组件：

• Command： 代表改变系统数据的操作。命令负责创建、更新或删除数据，需校验业务规则。
• Query： 表示从系统检索数据的操作。查询负责读取数据而不修改数据。
• Command Handler： 处理和执行命令，更改系统状态。
• Query Handler: 通过从系统检索数据并以合适的格式返回数据来处理查询。

CQRS 与事件溯源的协同

• 事件溯源：命令端通过事件序列持久化状态变更，为查询端提供重建历史的可能性。
• 数据同步机制：通过事件总线（如 Kafka）将命令端事件传播到查询端，更新读模型。

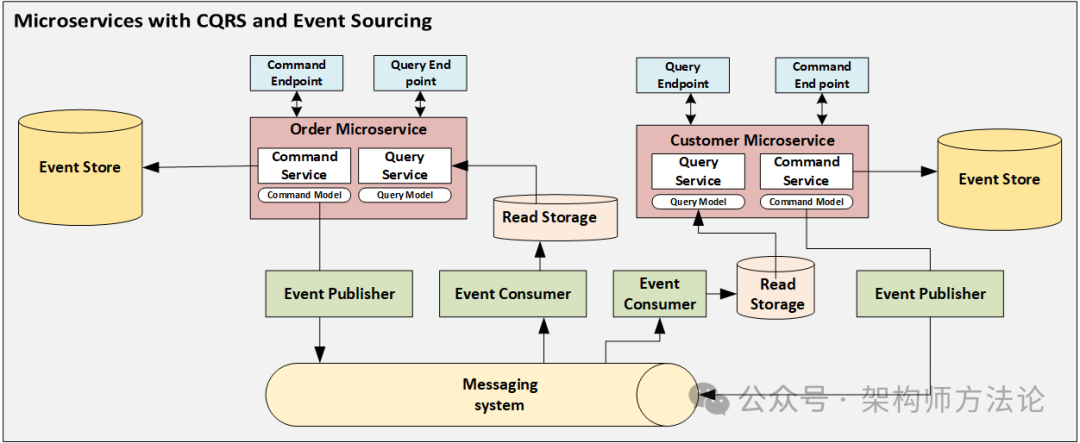

CQRS 与事件溯源结合

07 清晰架构（Explicit Architecture）

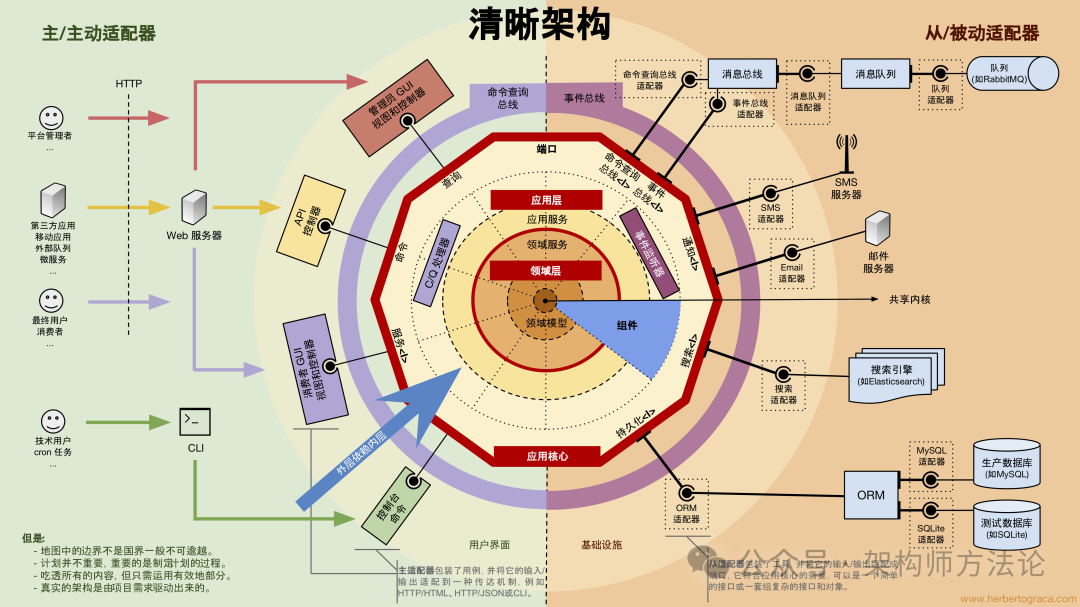

2017 年，Herberto Graca 在其《软件架构编年史》系列文章中提出了清晰架构（Explicit Architecture），即对 DDD、六边形架构（Hexagonal）、洋葱架构（Onion）、整洁架构（Clean）以及 CQRS 等多种架构思想进行融合后的综合架构方案。

• 最中心的红色多边形 Application Core（应用核心）表示业务逻辑的实现，即 应用核心。
  • 红色多边形的边界即表示 端口（Port），即应用核心的入口/出口定义。
• Application Layer（应用层），包括：
  • 使用 Repository 查找一个或多个实体；
  • 让这些实体执行若干领域逻辑；
  • 再次使用 Repository 将这些实体持久化，以有效保存数据变更；
  • 触发应用事件（例如：发送邮件、调用第三方 API、发送消息队列消息等）。
  • Application Services（应用服务）：负责业务用例的编排服务及其接口定义。应用服务的作用通常如下：
  • CQRS 命令/查询处理器
  • Event Listener（事件监听器）
  • Port（端口）定义，例如：ORM 接口 Repository、搜索引擎接口、消息接口等。
• Domain Layer（领域层）：该层包含数据与操作数据的逻辑，它们仅与领域自身相关，独立于调用这些逻辑的业务流程；完全独立，对应用层完全无感知。
  • Domain Services（领域服务）：封装涉及多个实体（相同或不同类型）的领域逻辑，且领域服务之间可相互调用。
  • Domain Models（领域模型）：位于架构的正中心，完全不依赖外部任何其他层次的领域模型。它涵盖了领域中各类概念性的业务对象，如实体（Entity）、值对象（Value Object）、聚合根（Aggregate Root），以及在领域建模中使用的其他对象（例如领域事件 Domain Events，可简单理解为消息）。
• 红色多边形的外侧左半圆部分即为 主/主动适配器（用户界面 User Interface 实现）
  • 例如：Spring MVC 中的 Controller 实现
  • Command Query Bus 命令/查询总线
• 红色多边形的外侧右半圆部分即为 次/被动适配器（基础设施 Infrastructure 实现）
  • 例如：通过数据持久化实现 MySQL、短信通知、MQ 消息通知、搜索引擎（如 Elasticsearch）等；
  • Event Bus（事件总线）
• 依赖方向为 由外向内，且内层对（外部）外层一无所知（参见前文洋葱架构的说明）。
  采用 按组件分包（Package By Component） 方式，即整合传统“按层分包（Package By Layer）”与“按特性分包（Package By Feature）”两种策略。其中，“组件（Component）”可理解为：
  • 属于特定领域内的业务逻辑服务与数据访问逻辑的组合；
  • 或进一步理解为一个具体的业务领域模块，例如账单（Billing）、用户（User）、评论（Comment）、账户（Account）等。

在清晰架构（Explicit Architecture）中，可理解为：

• 首先按 层次 进行分包：
  • 表现层（Presentation）
  • 业务核心层（Application Core）
  • 基础设施层（Infrastructure）
• 然后，在每层次内部，再进一步按 特性（或功能模块）进行分包。
