Protobuf 序列化与 protobuf-c 嵌入式实践：从语法到 nanopb

什么是 Protobuf？

Protobuf（Protocol Buffers）是谷歌开源的一种序列化数据结构格式，不依赖特定平台和语言，具备可扩展、轻量且高效的特点。它能够把自定义数据结构序列化成字节流，也能反向将字节流还原成数据结构，所以很适合不同应用之间的数据交换。使用时需要先编写 .proto 文件定义数据格式，编译后即可解析。Protobuf 支持 Java、Python、C/C++ 等多种语言。

Protobuf 的一个重要应用场景，是作为 RPC（远程过程调用）协议中的序列化/反序列化工具。谷歌推出的 gRPC 框架，底层就采用 Protobuf 负责序列化工作。

Protobuf 语法

使用 protobuf 之前，需要先编写一个 .proto 文件来描述消息格式。通过一个简单的 demo 来看：

// syntax关键词定义使用的是proto3语法版本
syntax = "proto3";

// message关键词，标记开始定义一个消息
message Student{
// 字段类型 名字 = 唯一标识号
    string name = 1;
    int32 age = 2;
}

第一行 syntax 声明了使用的 proto 语法版本，proto3 对应的就是 proto3 语法。

message 用来定义消息类型，可以有多个。它的结构与 C 语言结构体非常相似，Student 是消息名称，类比 C 语言结构体的名称。

字段类型表示字段的数据类型，包括 string、int32、uint32、float、double、bool、bytes 等，含义和 C 语言中的类型很接近。唯一标识号：消息定义中每个字段后面都有一个唯一编号，用于在二进制格式中识别各个字段。

以上是 protobuf 最简单的语法。

protobuf-c 的使用

默认安装的 protobuf 支持 C++、Java、Python、Rust 等多种语言，唯独没有原生支持 C 语言。想在 C 语言中使用 protobuf，需要单独编译安装 protobuf-c。

# protobuf-c 需要 protobuf
sudo apt install protobuf-compiler

# 一键三连安装 protobuf-c

git clone https://github.com/protobuf-c/protobuf-c.git && cd protobuf-c
./autogen.sh && ./configure
make -j && sudo make install

安装完成后，protobuf-c 的编译方式与其它语言一致，指定需要编译的文件和输出文件类型即可。

protoc-c demo.proto  --c_out=.

protoc-c 是 .proto 文件的 C 语言编译器，--c_out 用于指定输出文件类型和路径。

编译完成后，会在指定路径生成两个文件：demo.pb-c.c 和 demo.pb-c.h，分别负责消息的打包与解析。生成的头文件提供了以下 API：

// demo.pb-c.h

/* Student methods */
void student__init(Student *message);
size_t student__get_packed_size(const Student *message);
size_t student__pack(const Student *message, uint8_t *out);
size_t student__pack_to_buffer(const Student *message, ProtobufCBuffer *buffer);
Student *student__unpack(ProtobufCAllocator *allocator, size_t len,
                         const uint8_t *data);
void student__free_unpacked(Student *message, ProtobufCAllocator *allocator);

下面基于这些 API 写一个完整的 demo。

#include "demo.pb-c.h"

#include <stdio.h>
#include <stdlib.h>
#include <stdint.h>

int main() {
  Student student = STUDENT__INIT;
  void *buffer = NULL;
  int32_t len;
  Student *msg = NULL;

  // 初始化数据
  student.name = "student";
  student.age = 28;

  // 打包数据
  len = student__get_packed_size(&student);
  buffer = malloc(len);
  student__pack(&student, buffer);

  // TODO: 发送数据到远端设备
  // TODO: 从远端设备接受数据

  // 解包数据
  msg = student__unpack(NULL, len, buffer);
  printf("student name : %s, age : %d\n", msg->name, msg->age);

  // 释放资源
  student__free_unpacked(msg, NULL);
  free(buffer);
  return 0;
}

性能对比

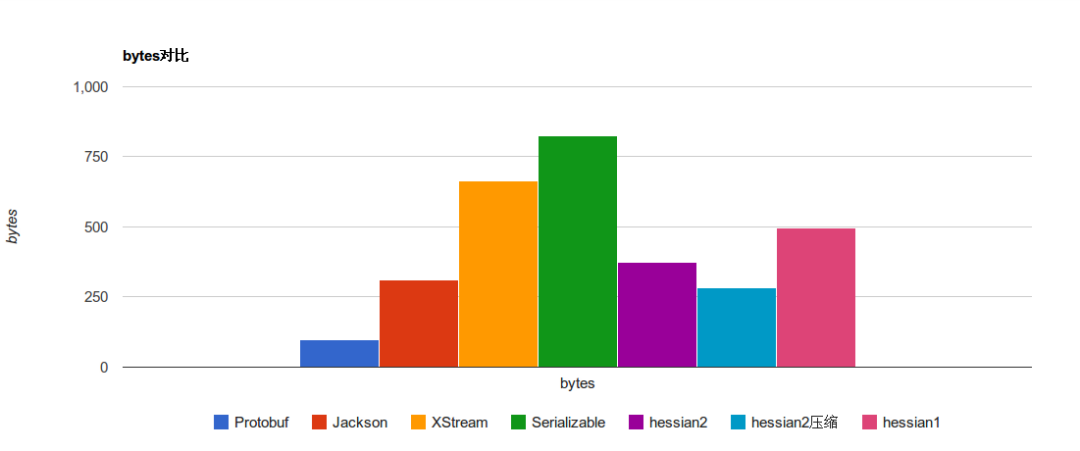

有人对多种通用序列化协议做过横向对比。从结果来看，protobuf 在序列化和反序列化环节的性能都相当出色，同时产出的数据体积也非常小。

数据来源：https://www.iteye.com/blog/agapple-859052

在 GitHub 上有更详细、更完整的性能对比数据：https://github.com/eishay/jvm-serializers/wiki ，可进一步查阅。

嵌入式使用

了解完 protobuf 的基础用法后，再考虑它在嵌入式设备上的落地，就会发现标准 protobuf 很难直接跑在资源受限的小型嵌入式环境中。

它几百 KB 的代码体积，已经超过不少芯片的 Flash 容量了。不过查找资料时，有一个成熟的替代方案：nanopb。

nanopb 的使用方式和 .proto 语法与 protobuf 完全一致，核心只有三个文件，编译后代码不到 10K，非常适合嵌入式环境。当然它也有代价：用时间去换空间，序列化和反序列化耗时相对长一些，不过相比 JSON 等文本格式仍然快上不少。
