ROG EQ显卡模组线评测：16Pin偏载热点60.9℃，汇流环控温立功

外观赏析

入坑 PC DIY 这么多年，我见过最贵的第一方电源配件，大概就是今天评测的主角：ROG EQ 显卡模组线。它的单品售价为 399 元，几乎比得上一款主流 850W 全模组金牌电源的价格。

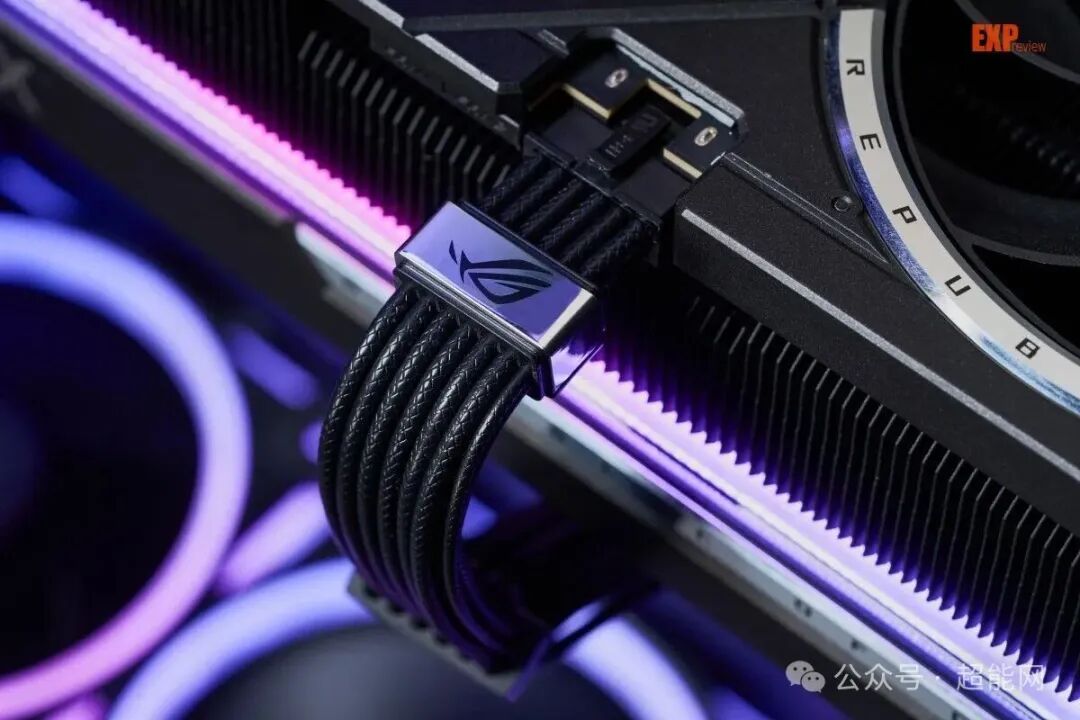

作为 ROG 的配件，这根线在情绪价值方面做得同样非常到位。其汇流环部分使用了金属亮面饰件覆盖，表面刻有“阿苏斯之眼”的 ROG 信仰 LOGO，同时整体线缆配有 3 个线梳，线梳顶部均有“ROG”字样 LOGO。可以说 ROG EQ 显卡模组线在外观设计部分延续了家族化设计语言，在产品显眼位置大量运用信仰 LOGO 和 ROG 标识，辨识度直接拉满——扫一眼就知道是 ROG 的东西。

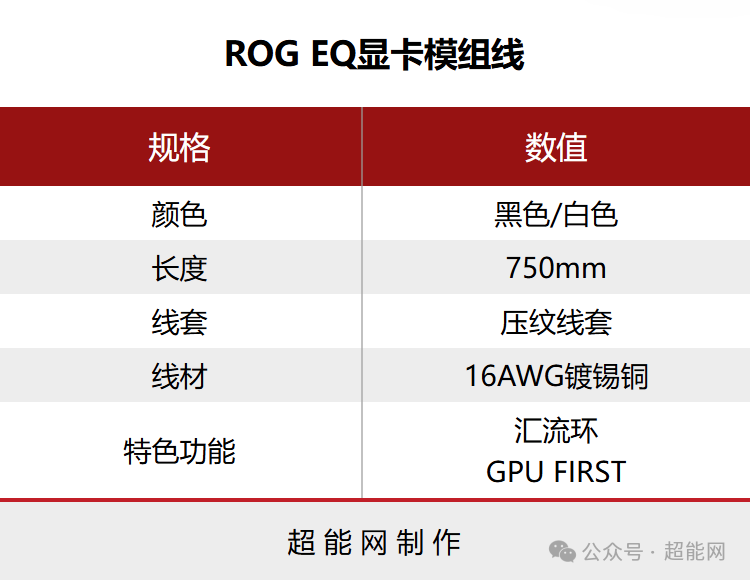

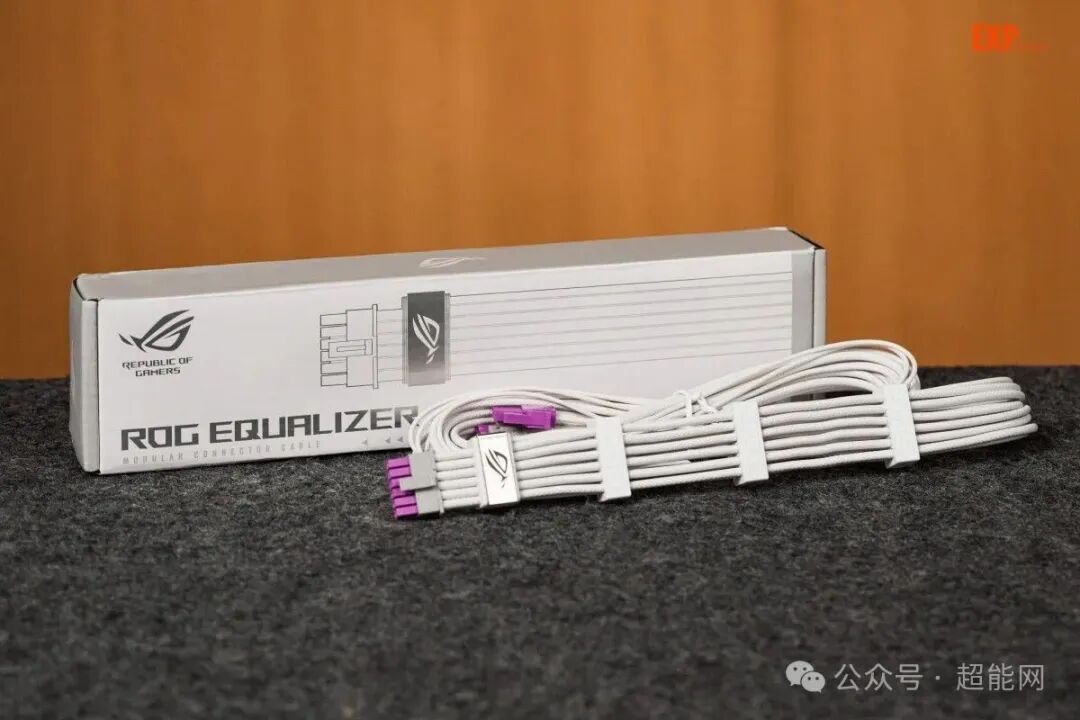

ROG EQ 显卡模组线使用了压纹线套设计，线长 750mm，重量约为 0.2kg。相较于大部分电源自带的 12V-2×6 模组线，它的线长明显偏长，与全塔或大尺寸中塔机箱更加适配。

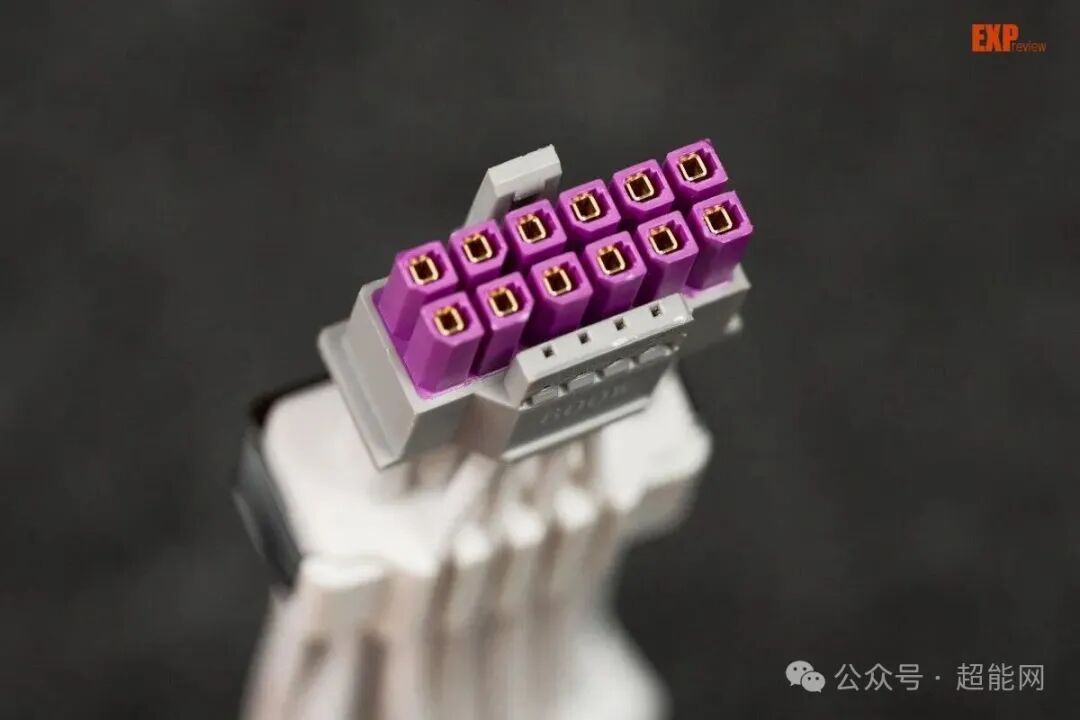

产品细节方面，ROG EQ 显卡模组线的两端接口均做了双色处理，方便用户判断接口是否插到底。另外其接口卡扣位置刻有“H++”和 UR 认证 LOGO。其中“H++”代表其使用了 12V-2×6 接口设计，而非旧款的 12VHPWR。

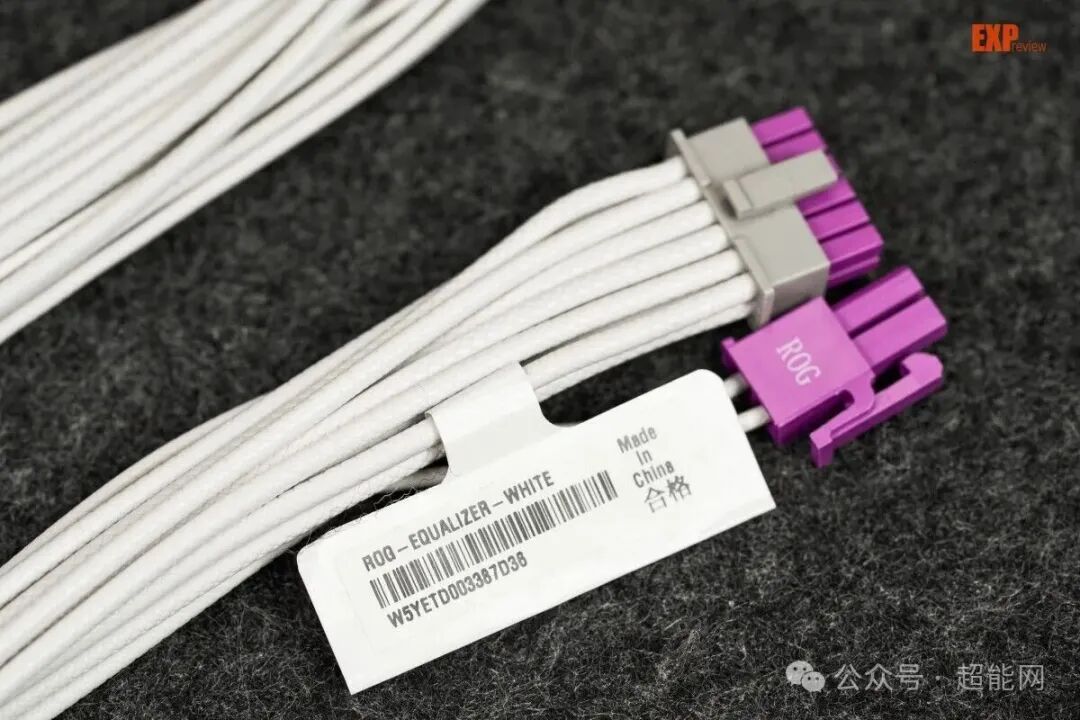

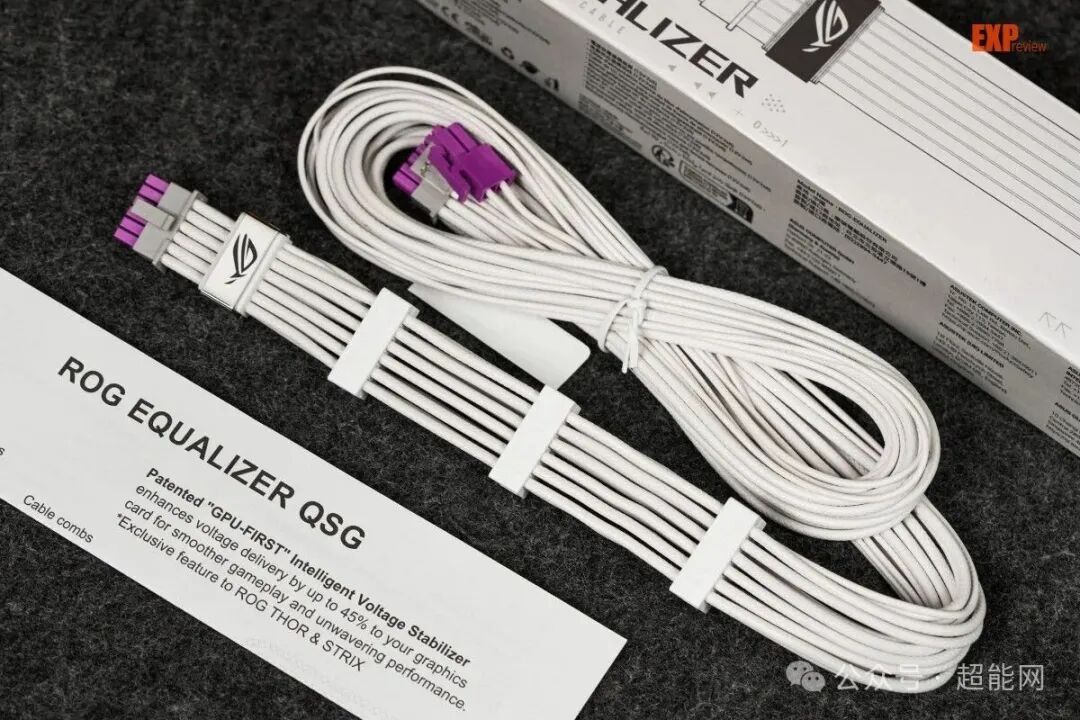

而电源端接口处，除了常规的 12+4 插头外，ROG EQ 显卡模组线还配备了 GPU FIRST 的 2Pin 插头，因此这根线搭配 ROG 白金雷鹰或 ROG 雷神系列电源使用时也可以支持 GPU FIRST 稳压功能。

拆解赏析

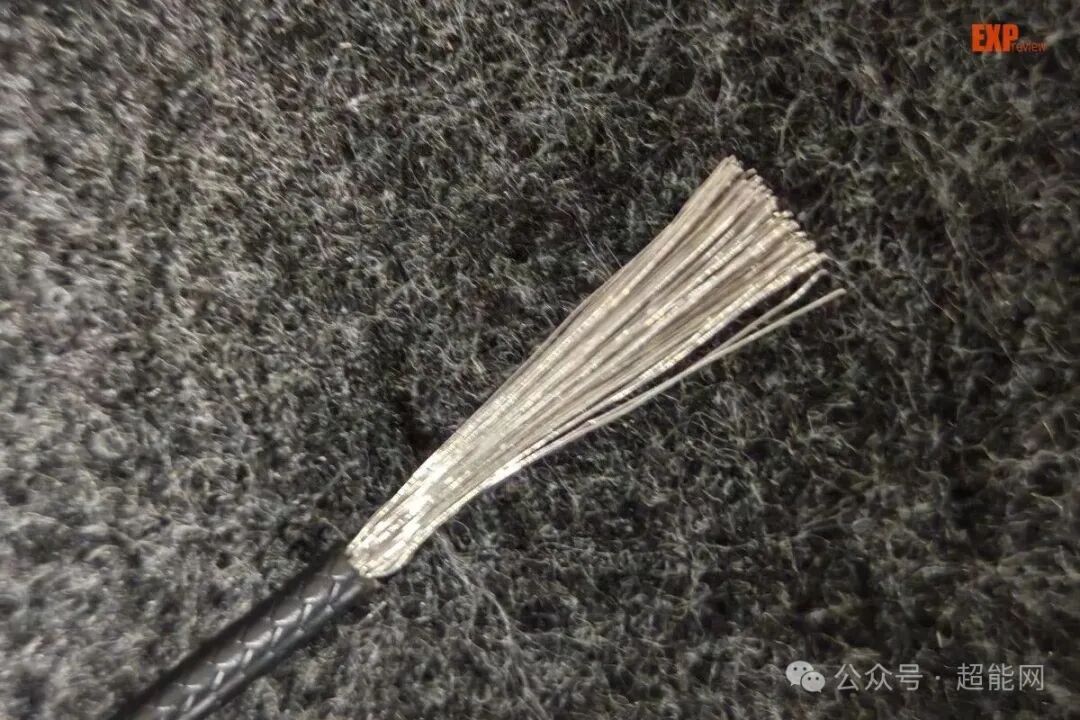

线材部分我们也对 ROG EQ 显卡模组线进行了拆解。它使用了 117 股绞线设计，其中单线线径约为 0.116mm，等效线径约为 1.249mm，等效截面积 1.23mm²，符合 16AWG 规格。

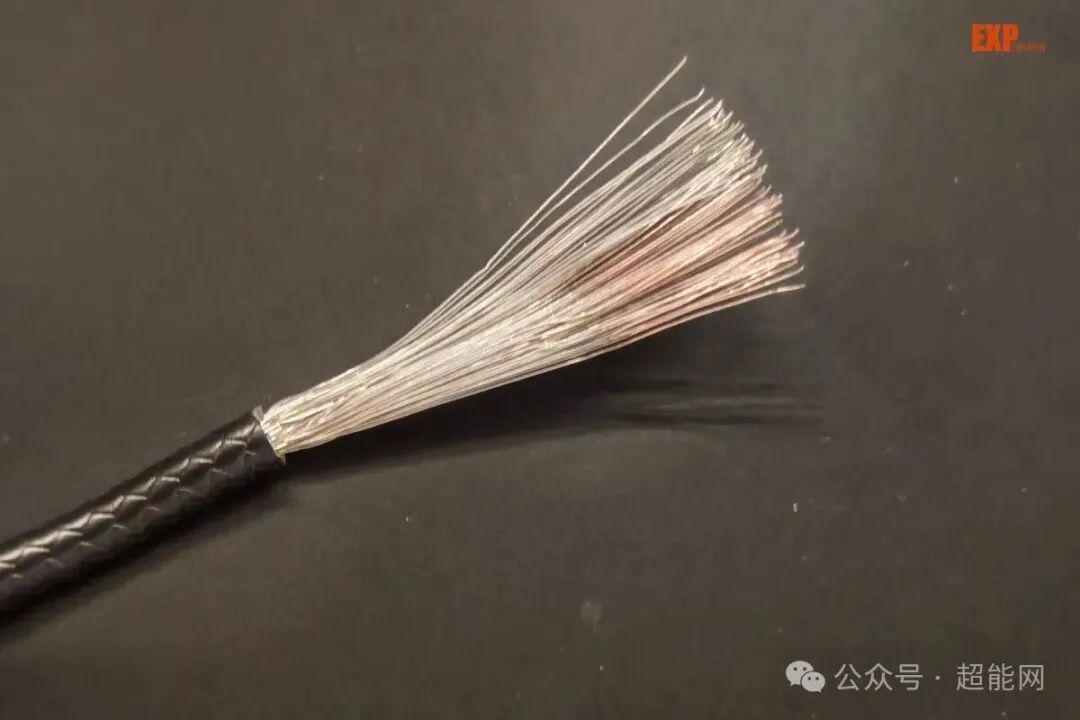

通过肉眼观察可见绞线表面呈现银白色金属光泽，使用刀片刮擦后绞线呈现黄铜色，由此可以推断其材质为镀锡铜。

另外有个有趣的点是，大部分电源的 12V-2×6 模组线使用的是 65 股 0.155mm 绞线设计（16AWG 规格），但 ROG EQ 显卡模组线则选择了“多股细线”的方案。不过在以往的电源评测中，我们也见过股数更多、单线径更细的例子——海韵 FOCUS V5 使用了 163 股 0.098mm 绞线设计。

烤机实测

在正式进入测试环节之前，需要先讲清楚 ROG EQ 显卡模组线的作用以及偏载的概念。

在 12V-2×6 线缆正常工作时，显卡的电流是通过其 6 组线平均分配的。但物理规则决定电流只走电阻小的路，12V-2×6 线缆因为接口孔径小、容易变形，插拔姿势不对或材质老化等原因，会引起部分端子接触不良从而增大电阻。在此情况下，原本应该走 6 组线的显卡电流会因为电阻原因而选择性地少走部分线缆，这种现象就称之为“偏载”。

偏载一旦发生，剩下的线缆和端子就要承受远超设计值的电流，发热量暴增，最终可能导致显卡接口烧毁——这可不是危言耸听，12VHPWR 时代就已经有不少案例了。

而 ROG EQ 显卡模组线因为自带汇流环的原因，在偏载情况下可以对电流进行再分配。理论上，电流在汇流环到电源输出端的线段之中是不会发生偏载情况的。所以就算显卡插头端发生偏载，汇流环也能及时截止并对电流重新分配。此时 ROG EQ 显卡模组线的线缆温度相较于普通 12V-2×6 模组线会更低，大幅降低显卡烧接口的风险。

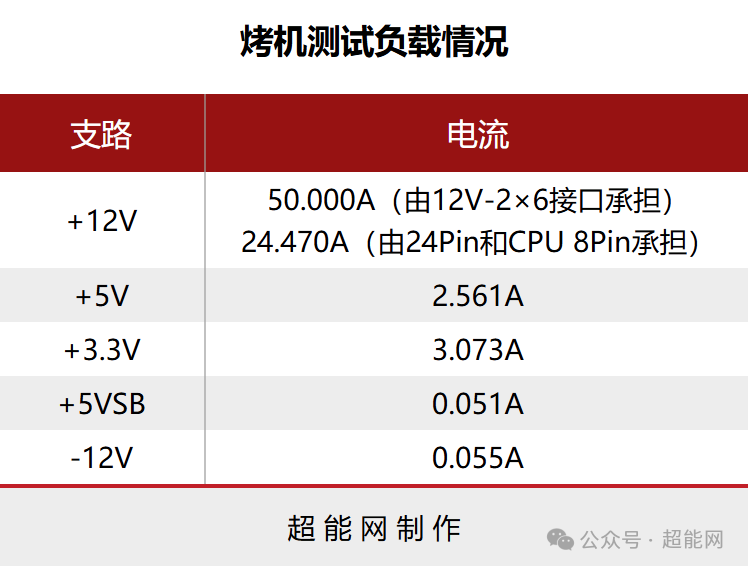

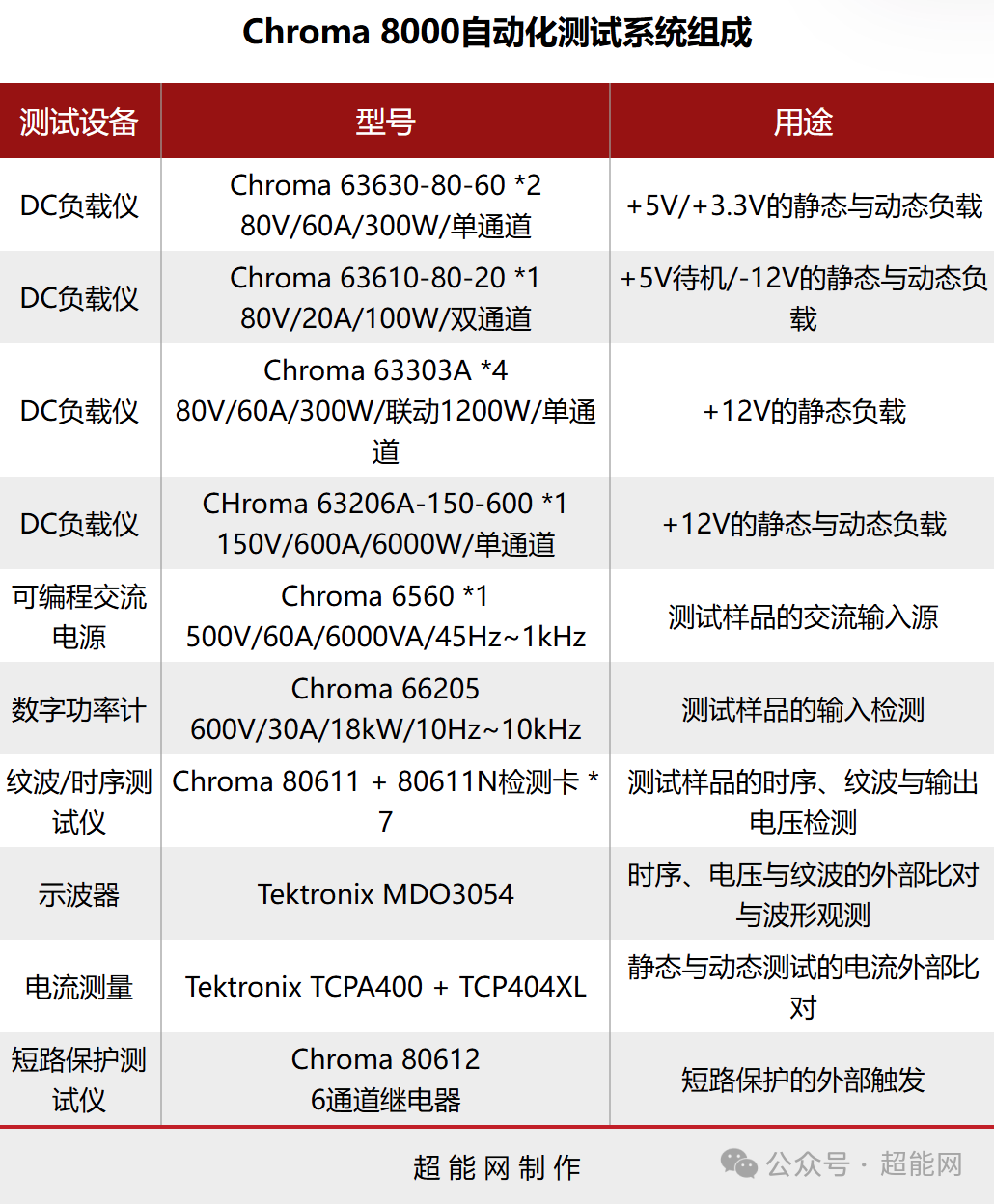

本次测试我们选用了 ROG THOR 3000W TITANIUM III 电源。为模拟显卡插头端偏载情况，我们将 ROG EQ 显卡模组线以及作为对照组的普通 12V-2×6 模组线的 4 组供电线缆剪断。同时为了控制变量，排除显卡自身温度和负载变化的影响，我们使用了 Chroma 8000 系统对电源进行 12V-2×6 接口 600W 静态烤机测试，持续时间为 30 分钟。具体测试设备和负载情况如下：

烤机半小时后，ROG EQ 显卡模组线和普通 12V-2×6 模组线显卡插头端热点温度如图：

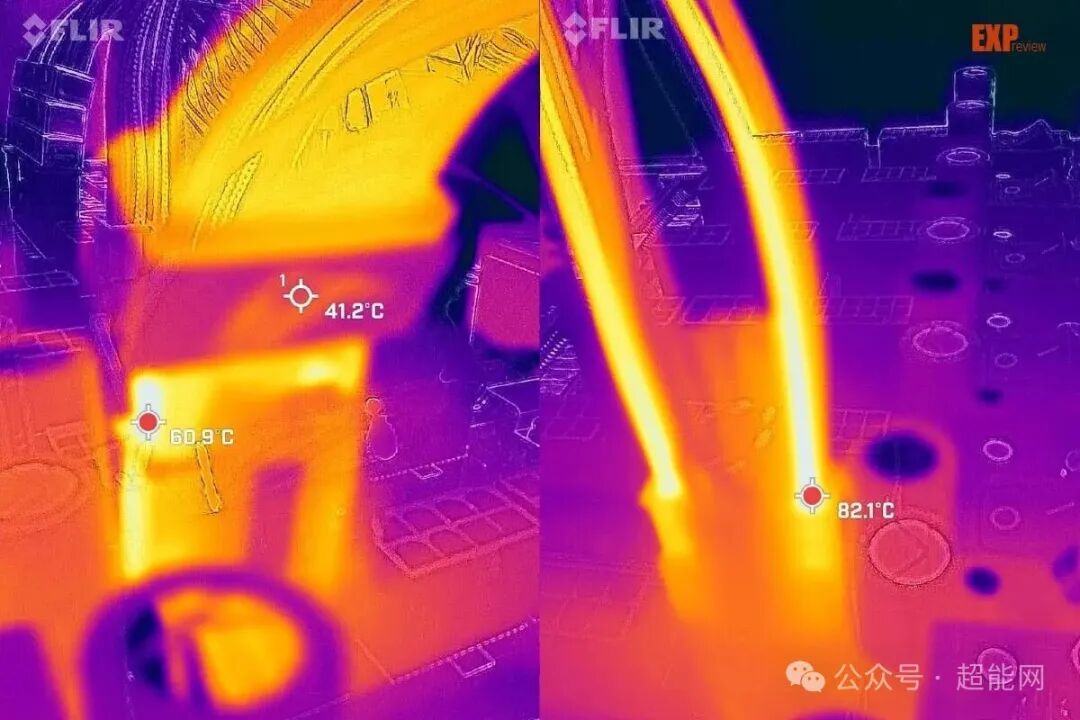

左图为 ROG EQ 显卡模组线红外热成像图片；右图为普通 12V-2×6 模组线红外热成像图片。

以上红外热成像图片可以清晰看到，ROG EQ 显卡模组线显卡插头端的热点温度为 60.9℃，汇流环表面是 41.2℃，而普通 12V-2×6 模组线的热点温度则为 82.1℃。由此可见，在遇到同样偏载的工况下，ROG EQ 显卡模组线的工作温度明显更低，控温效果相当扎实。

本文所用样品由华硕提供，测试过程中厂商仅提供产品信息与技术支持，未干预测试数据与测试结论。本文的测试结果仅对本次测试样品负责，无法保证其它市售商品都能达到完全一致的表现。产品在生命周期内可能会因供应链变动而调整元器件，不自动延展适用于该型号未来可能出现的改款或变动批次。

总结

在我们看来，这根“线皇”最适合的还是那些不想换带 16Pin 保护功能电源的用户，毕竟它不挑电源，跟谁搭配功效都是一样的。

另外它也非常适合 ROG 信仰粉，因为这个群体的玩家能用五折优惠入手这款产品。只要你购买过华硕任意一款带 16Pin 接口的电源，包括 TUF GAMING 和 Prime 系列，在 ROG 会员小程序上登记后即可获得一张 5 折优惠券，在华硕商城购买就能享受 199 元的优惠价格了。

如果是最近想要装机的玩家，也可以考虑直接选购白金雷鹰或者 ROG 雷神 3 的 EQ 版，里面就包含有这根 ROG EQ 显卡模组线。
