——用“山坡与高度”比喻，带你轻松读懂 Griffiths 第 2.3 节。
想象一下：电场 E 就像一座山的坡度，它有方向（指向下坡）、有大小（坡有多陡）。但直接算 E 很麻烦（要处理三个分量，还要保证旋度为零）。聪明的前人发现：既然 E 的旋度总是零（$\nabla \times \mathbf{E}=0$），它就一定能用一个标量函数来描述——这个函数就是电势 V，它就像这座山的高度图。
2.3.1 为什么需要电势？（核心思想）
因为 $\nabla \times \mathbf{E}=0$，电场是“保守场”——沿着任何路径从 a 走到 b，E 做的功都一样。这就像重力：你从山脚走到山顶再走回来，净功总是零，和走哪条路无关。
于是我们可以定义一个函数：
$$V(r) \equiv -\int_{O}^{r} \mathbf{E} \cdot d\mathbf{l}$$
- $O$ 是我们随便选的参考点（通常选无穷远）。
- 负号是约定俗成，让正电荷的电势为正。
- $V$ 只取决于位置 $r$，和路径无关。
最美妙的结论（Eq. 2.23）：
$$\mathbf{E} = -\nabla V$$
比喻：$\nabla V$ 指向“上坡最陡的方向”，前面加个负号，E 就自动指向“下坡”。原来要算三个分量的矢量问题，变成了只算一个标量 V 的问题！这简直是降维打击。
2.3.2 电势的几个重要特点（生活比喻）
-
名字很坑
“Potential”听起来像势能，其实不是。电势 V 是“高度”，势能是 qV（质量×重力加速度×高度）。别搞混。
-
最大优势：标量 vs 矢量
E 有三个互相纠缠的分量（因为 $\nabla \times \mathbf{E}=0$ 让它们相关），V 只有一个分量。算 V 再求梯度，轻松很多。
-
参考点像海平面
你把零电势设在哪里都行（无穷远、地面、甚至球壳上）。改参考点只是给 V 加一个常数 K。
比喻：问“北京海拔多少？”
- 相对海平面：约 40 米
- 相对上海：约 40 米
差值永远不变！$E = -\nabla V$ 也不受影响（常数求导为零）。
注意：只有当电荷分布延伸到无穷远时（教科书里的人造问题），无穷远参考点会失效，要换个参考点。
-
叠加原理超级简单
多个电荷的电势直接相加（普通加法，不是矢量和）：
$$V = V_1 + V_2 + \cdots + V_n$$
这比叠加 E 容易多了。
-
单位：伏特（V）= 焦耳/库仑（J/C）
例 2.7：均匀带电球壳的电势（经典例子）
球壳半径 R，总电荷 q，参考点在无穷远。
生动比喻：
外面是“山坡”，越靠近球壳越陡；里面是山顶的平地（plateau）——高度一样（V 恒定），所以坡度为零（E = 0），但高度不是零！你从无穷远“爬”上来，已经付出了代价，到了平顶后就不再额外消耗。
重要提醒：即使里面 E = 0，V 仍然“记得”外面电荷的影响。电势不像电场，它没有“高斯定律那种只看内部”的保护。
2.3.3 Poisson 方程与 Laplace 方程
把 $E = -\nabla V$ 代入高斯定律 $\nabla \cdot \mathbf{E}=\rho/\varepsilon_0$，得到：
$$\nabla^2 V = -\frac{\rho}{\varepsilon_0}$$
没有电荷的地方（$\rho=0$）就变成：
$$\nabla^2 V = 0$$
比喻：
$\nabla^2 V$ 描述的是“山的高度曲率”。
- 有电荷的地方，山有“隆起”或“凹陷”（曲率和 $\rho$ 成正比）。
- 没电荷的地方，山必须“平滑过渡”，像热平衡时的温度分布（平均值性质）。
2.3.4 直接从电荷算电势（最实用公式）
点电荷：
$$V(r) = \frac{1}{4\pi\varepsilon_0}\frac{q}{r}$$
连续分布（Eq. 2.29）：
$$V(r) = \frac{1}{4\pi\varepsilon_0}\int \frac{dq}{r}$$
比喻：
每个小电荷 dq 都贡献一个“1/距离”的高度峰，总高度是所有小峰简单相加。注意：这里没有单位矢量，不用操心方向，超级友好！
例 2.8 用这个积分再算一次球壳，得到和例 2.7 一样的结果，证明两种方法等价。

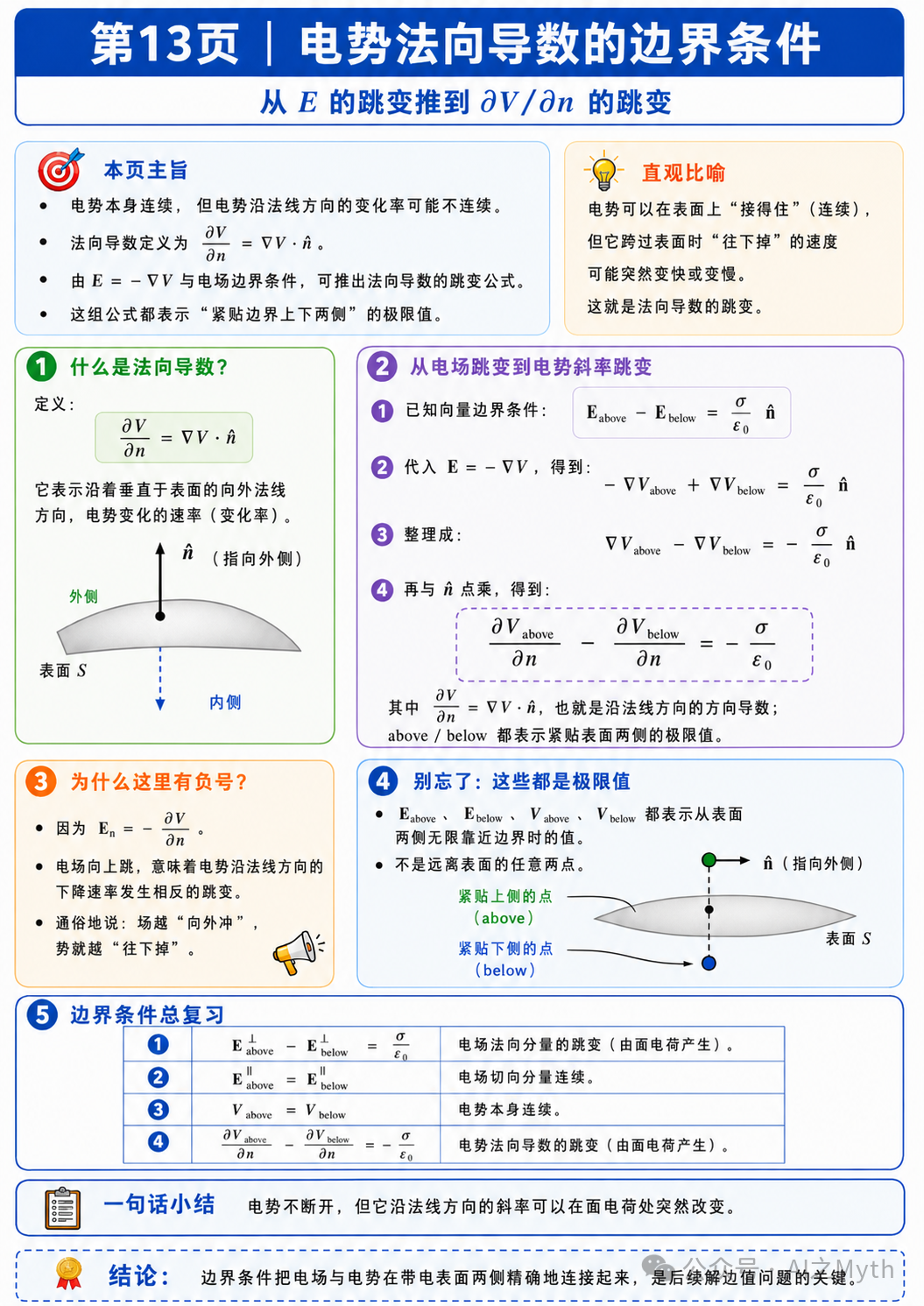

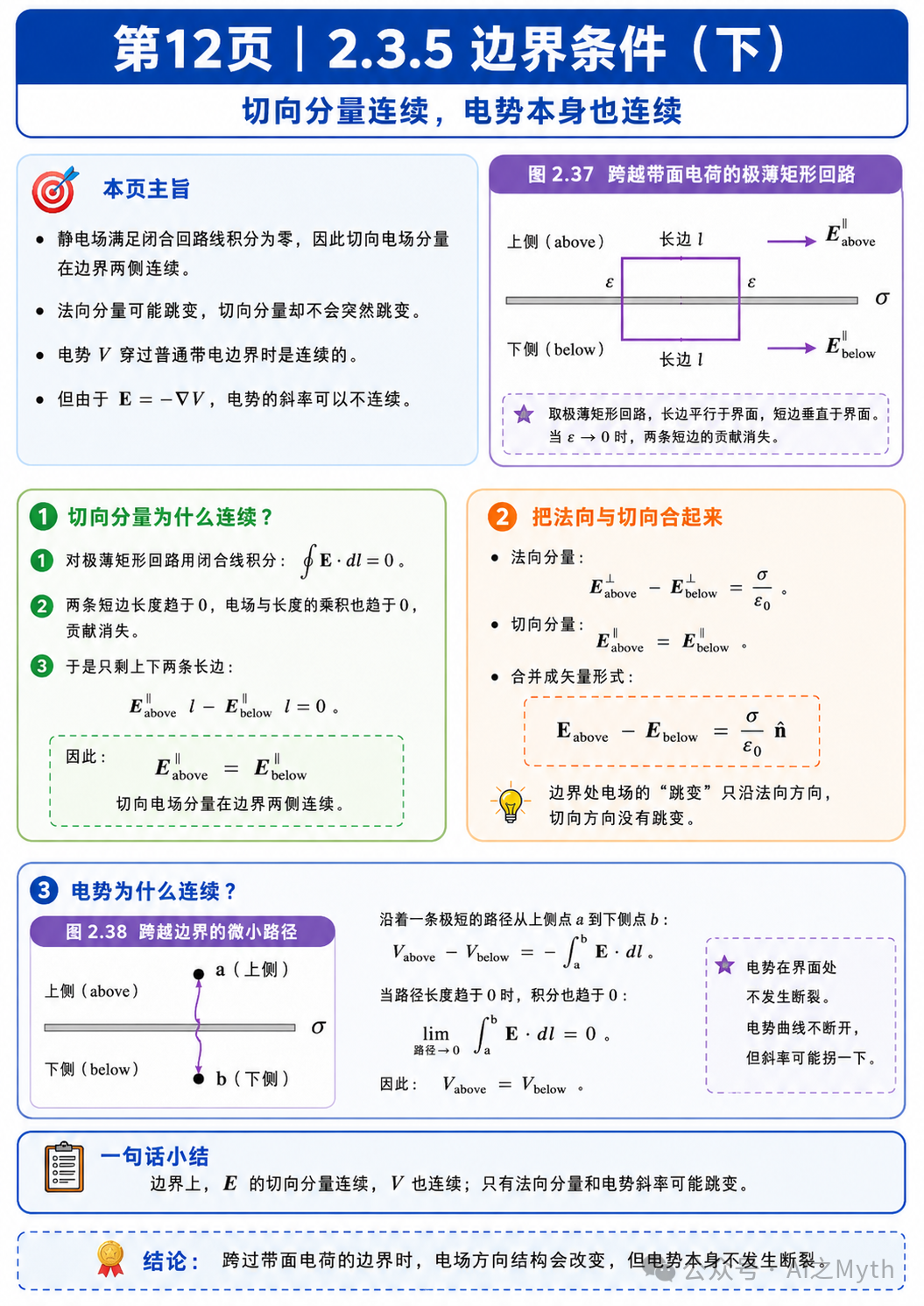

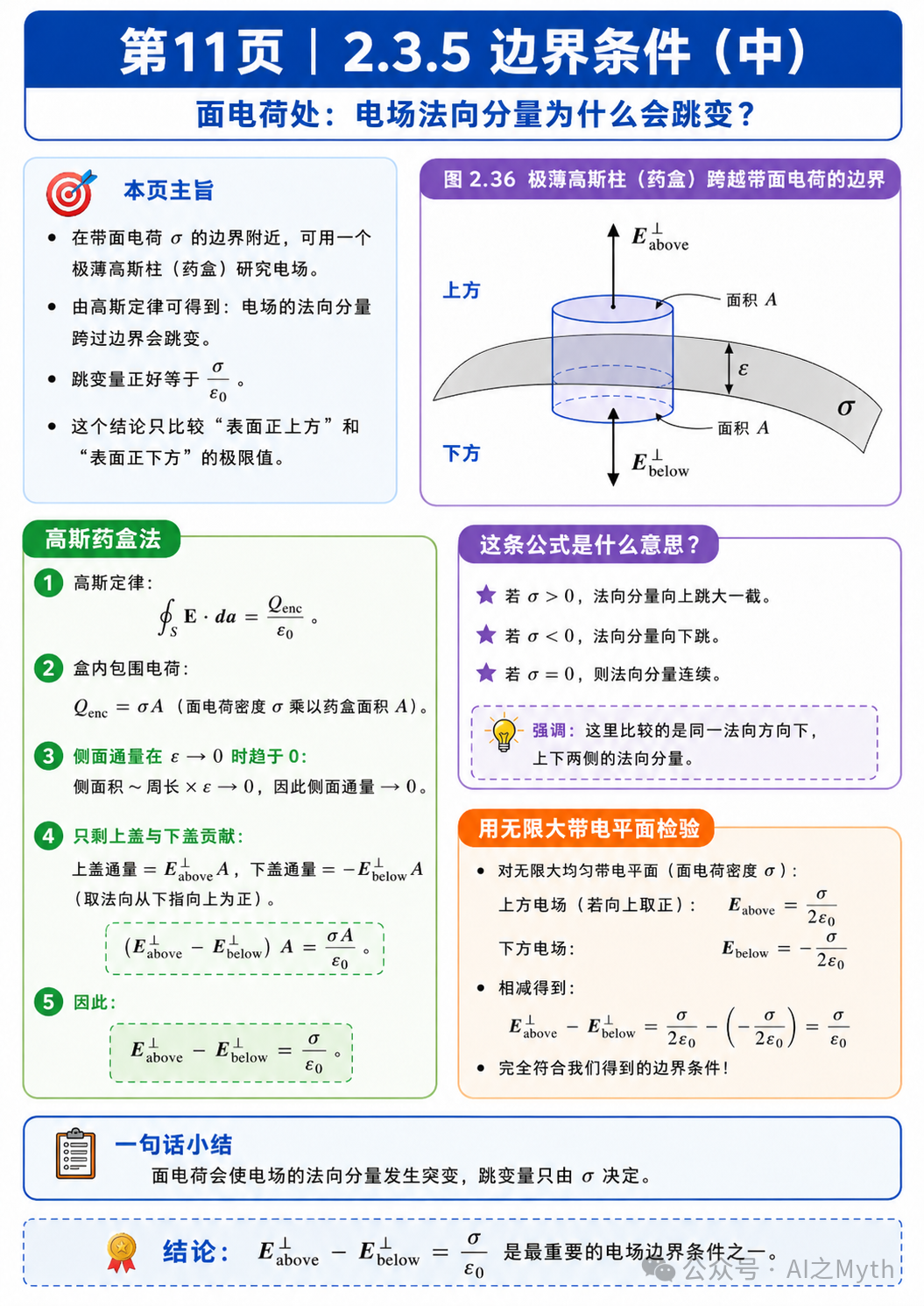

2.3.5 边界条件（实际问题必考）
当你穿过一个带面电荷 σ 的薄层时：
比喻：
想象一张带电的“带电薄膜”。你垂直穿过它时，电场垂直分量会突然“跳一下”（像水流过一个有喷泉的界面）；平行分量和高度 V 则平滑过渡，不能断裂。
这些边界条件在解实际问题（尤其是导体、带电板）时是金科玉律。
总结一句话：
电势把“找矢量 E”变成了“找标量高度图 V”，再用梯度变回 E。它让叠加变简单、积分变友好、边界条件变清晰，是静电学里最强大的降维工具。
读完这一节，你已经掌握了从电荷 → 电势 → 电场 的完整闭环！后面解题时，优先考虑“先算 V 再求梯度”，往往事半功倍。
II 逐页精讲
下面按照 2.3 的第 1～13 页逐页展开，对应原书第 76～88 页。整段内容围绕一条主线展开：
$$\rho \rightarrow V \rightarrow E$$
其中最关键的桥梁是
$$\mathbf{E} = -\nabla V$$
它告诉我们：电场指向电势下降最快的方向。

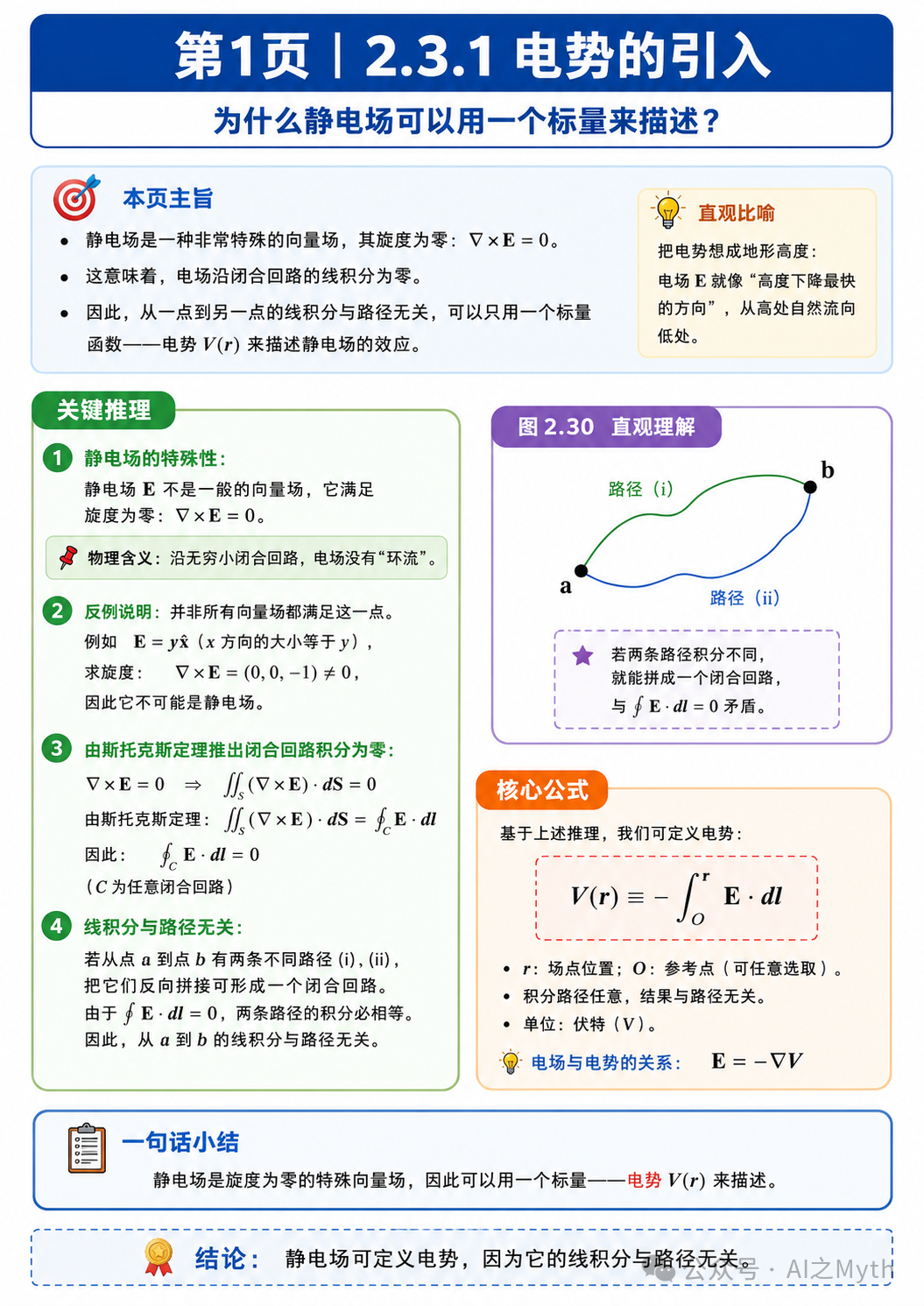

第 1 页：为什么要引入“电势”？
1. 电场不是随便一个向量场
静电场满足一个非常特殊的条件：
$$\nabla \times \mathbf{E} = 0$$
这里的“旋度”可以理解为：把一只非常小的水车放进这个向量场中，它会不会被带着转动？静电场的旋度为零，意味着它没有局部旋转趋势。例如书中给出
$$\mathbf{E} = y\,\hat{x}$$
它表示：电场只沿 x 方向，但电场强度随着 y 增大而增大。计算旋度：
$$\nabla \times \mathbf{E} = (0,0,-1) \neq 0$$
因此，这种场不可能由静止电荷产生。
2. 旋度为零会带来什么结果？
根据斯托克斯定理，
$$\iint_S (\nabla \times \mathbf{E})\cdot d\mathbf{a} = \oint_C \mathbf{E}\cdot d\mathbf{l}$$
因为静电场满足 $\nabla \times \mathbf{E}=0$，所以 $\oint_C \mathbf{E}\cdot d\mathbf{l}=0$。它的意思是：沿任意闭合路线绕一圈，电场在线路方向上的累计作用为零。
3. 图 2.30：为什么积分与路径无关？
图中从 a 到 b 有两条不同路线：路径 (i) 和路径 (ii)。假设沿两条路径得到的积分不同：
$$\int_{(i)} \mathbf{E}\cdot d\mathbf{l} \neq \int_{(ii)} \mathbf{E}\cdot d\mathbf{l}$$
那么我们可以沿路径 (i) 从 a 走到 b，再沿路径 (ii) 反方向从 b 回到 a。这样就形成一个闭合回路。闭合积分将成为
$$\oint \mathbf{E}\cdot d\mathbf{l} = \int_{(i)} \mathbf{E}\cdot d\mathbf{l} - \int_{(ii)} \mathbf{E}\cdot d\mathbf{l}$$
如果两条路径积分不同，闭合积分就不为零，这与静电场的性质矛盾。因此，积分只由起点 a 和终点 b 决定，与具体怎么走无关。这种性质叫作：保守性。
4. 电势的定义
既然路径不重要，我们就可以选择一个固定参考点 O，定义点 r 的电势：
$$V(r) \equiv -\int_{O}^{r} \mathbf{E}\cdot d\mathbf{l}$$
逐个理解：
- $O$：事先选好的参考点；
- $r$：想研究的位置；
- $\mathbf{E}\cdot d\mathbf{l}$：电场沿前进方向的分量乘以一小段路程；
- 积分：把所有小段累加；
- 负号：让电场指向电势降低的方向。
可以先把电势想成“地形高度”：电势高像山顶；电势低像山谷；电场方向像小球自然滚下山的方向。

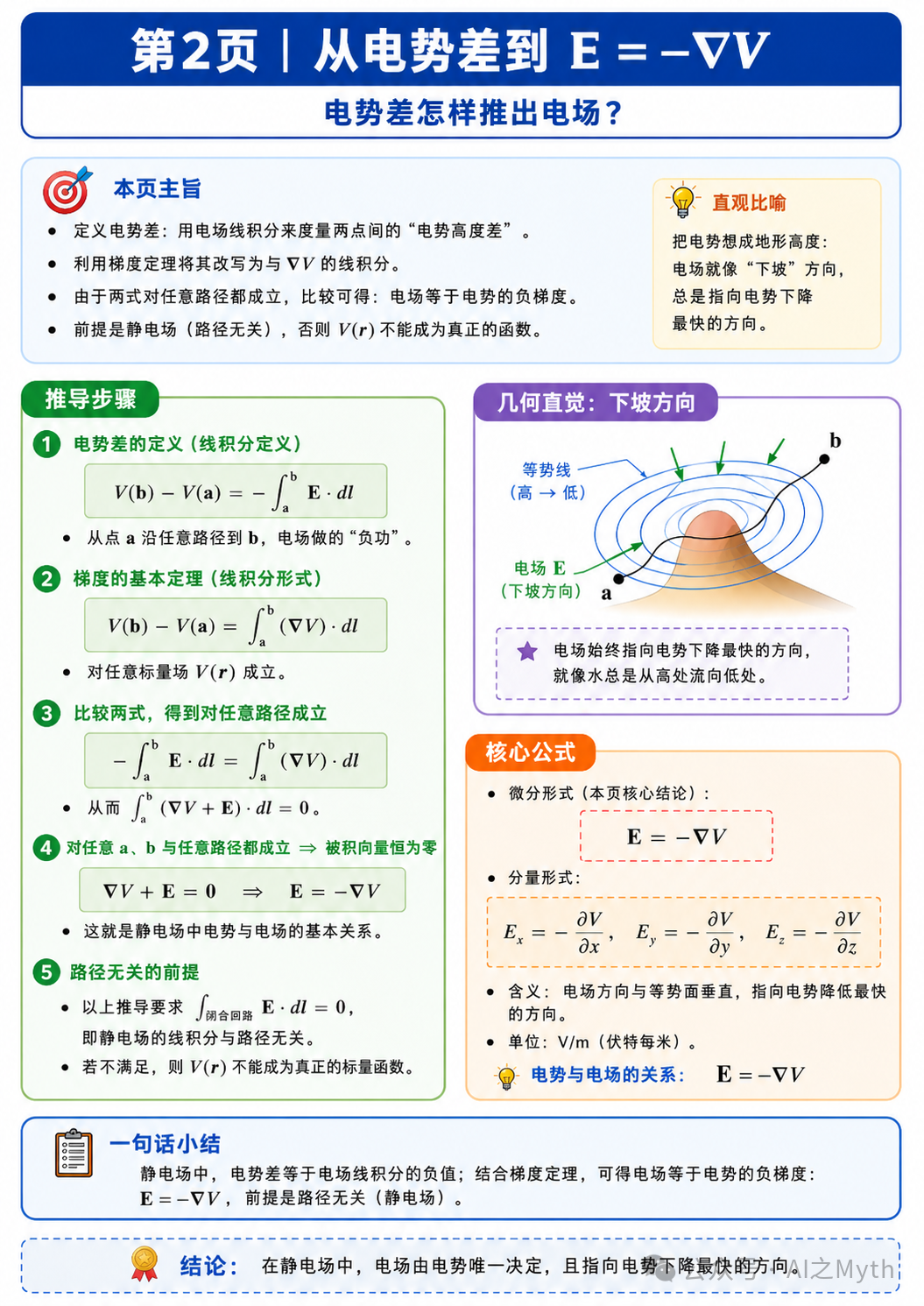

第 2 页：从电势差推出 $\mathbf{E} = -\nabla V$
1. 两点之间的电势差
根据定义，
$$V(r) = -\int_{O}^{r} \mathbf{E}\cdot d\mathbf{l},\qquad V(a) = -\int_{O}^{a} \mathbf{E}\cdot d\mathbf{l}$$
相减：
$$V(b) - V(a) = -\int_{a}^{b} \mathbf{E}\cdot d\mathbf{l}$$
把两段路线接起来，这就是电势差公式。
2. 负号意味着什么？
如果沿电场方向前进，$\mathbf{E}\cdot d\mathbf{l} > 0$，于是 $V(b) - V(a) < 0$。也就是说：沿电场方向走，电势降低。所以正电荷附近通常是电势“高地”，电场从高电势指向低电势。
3. 梯度基本定理
对于任意标量函数 $V$，有
$$V(b) - V(a) = \int_{a}^{b} \nabla V\cdot d\mathbf{l}$$
而我们刚得到
$$V(b) - V(a) = -\int_{a}^{b} \mathbf{E}\cdot d\mathbf{l}$$
因此
$$\int_{a}^{b} (\nabla V + \mathbf{E})\cdot d\mathbf{l} = 0$$
由于这对任意起点、终点和路径都成立，所以两个向量场必须相等：
$$\nabla V = -\mathbf{E}\quad\Rightarrow\quad \mathbf{E} = -\nabla V$$
4. 梯度的几何意义
$\nabla V$ 指向 $V$ 增长最快的方向。因此 $-\nabla V$ 指向 $V$ 下降最快的方向。所以 $\mathbf{E} = -\nabla V$ 的几何意义就是：电场总是沿着电势“下坡最陡”的方向。
在直角坐标系中，
$$\mathbf{E} = -\left(\frac{\partial V}{\partial x}\,\hat{x}+\frac{\partial V}{\partial y}\,\hat{y}+\frac{\partial V}{\partial z}\,\hat{z}\right)$$
例如，如果 $V= -x$，那么 $\partial V/\partial x=-1$，则 $E_x=1$。电势随着 x 增大而降低，所以电场沿 x 方向。
5. 为什么路径无关非常关键？
假如积分依赖路径，那么同一个终点 r，走不同路线会得到不同的 V。这就像问：“北京的海拔是多少？”结果却取决于你是从上海还是从广州走到北京。那就无法称为北京这个位置本身的函数。
因此，只有在
$$\oint \mathbf{E}\cdot d\mathbf{l}=0$$
时，电势才可以被定义为一个真正的单值函数。

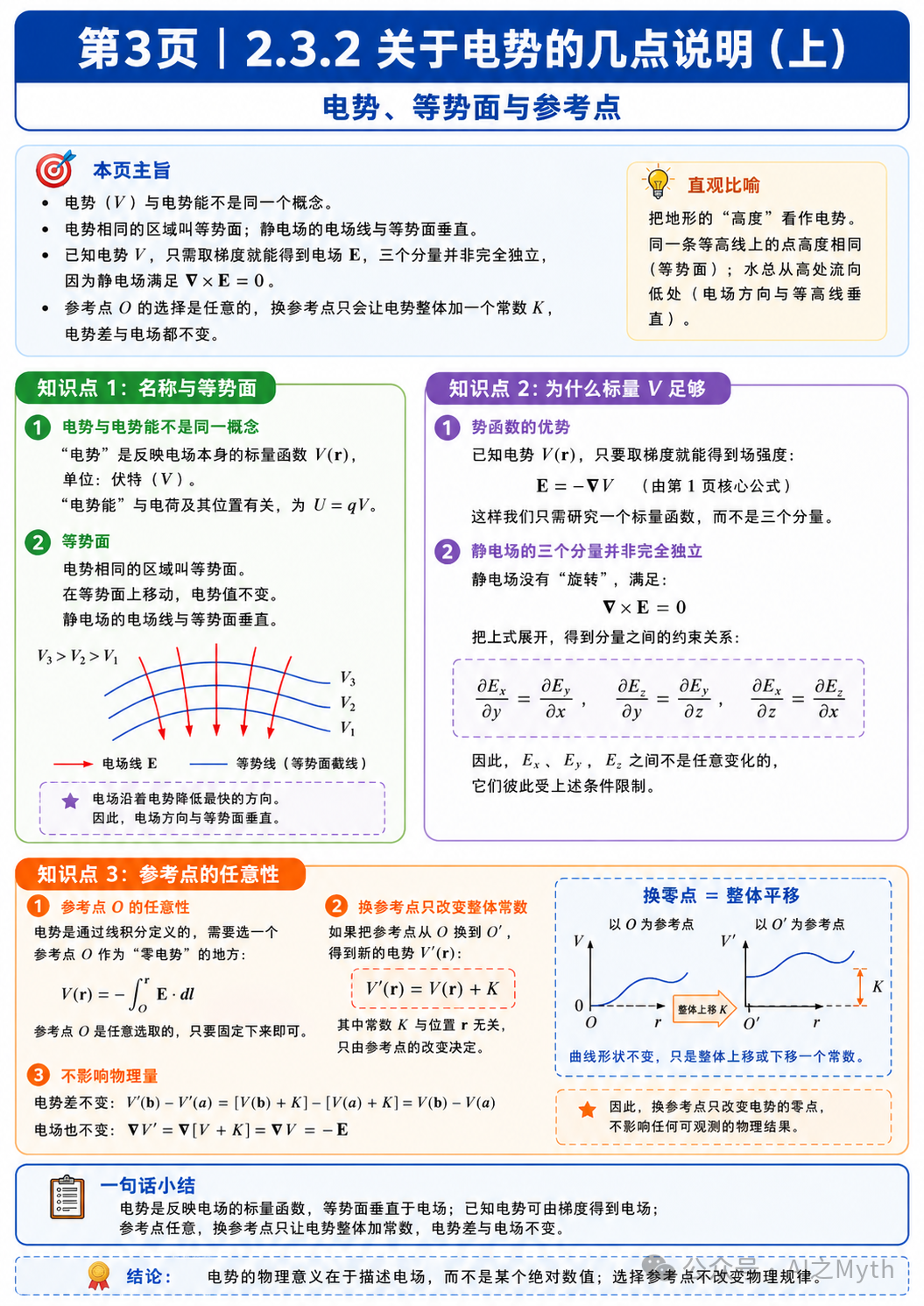

第 3 页：关于电势的三个重要说明
一、电势与电势能不是同一概念
英文中：电势 potential；电势能 potential energy。它们有联系，但绝不是同一个量。电势 $V$ 是空间某点本身的性质，单位是伏特。电势能 $U$ 还取决于放进去的电荷 $q$：
$$U = qV$$
例如同一个位置的电势是 $V$：放入 $+q$ 电荷，电势能是 $qV$；放入 $-q$ 电荷，电势能是 $-qV$。电势相当于“每库仑电荷拥有多少电势能”。
二、等势面
如果某个面上的所有点电势都相同，这个面叫作等势面。在等势面上移动，$\Delta V=0$。又因为 $\mathbf{E}=-\nabla V$，所以沿等势面方向有 $\mathbf{E}\cdot d\mathbf{l}=0$。这说明：电场一定垂直于等势面。地理上的等高线也有类似关系：等高线表示相同高度；最陡下降方向垂直于等高线。
三、为什么用一个标量 V 就能表示三个电场分量？
电场有三个分量：
$$\mathbf{E} = E_x\,\hat{x}+E_y\,\hat{y}+E_z\,\hat{z}$$
看起来好像必须知道三个函数。而电势只有一个函数 V，却可以通过 $\mathbf{E}=-\nabla V$ 给出全部电场。原因是三个电场分量并不是完全独立的。由于 $\nabla \times \mathbf{E}=0$，它们必须满足
$$\frac{\partial E_x}{\partial y} = \frac{\partial E_y}{\partial x},\quad \frac{\partial E_y}{\partial z} = \frac{\partial E_z}{\partial y},\quad \frac{\partial E_z}{\partial x} = \frac{\partial E_x}{\partial z}$$
这些等式把三个分量“绑在一起”。因此，一个标量函数就足以编码整个静电场。
四、电势零点可以任意选择
原来的参考点是 $O$，如果改成新参考点 $O'$，新电势为
$$V'(r) = -\int_{O'}^{r} \mathbf{E}\cdot d\mathbf{l}$$
把积分拆开：
$$V'(r) = V(r) + K$$
第一项只是常数，记作 $K$，所以改变参考点只会给所有位置的电势同时加上一个常数。但电势差不会改变：
$$V'(b)-V'(a)=V(b)-V(a)$$
电场也不会改变：
$$\nabla V' = \nabla V = -\mathbf{E}$$
因为常数的梯度为零。

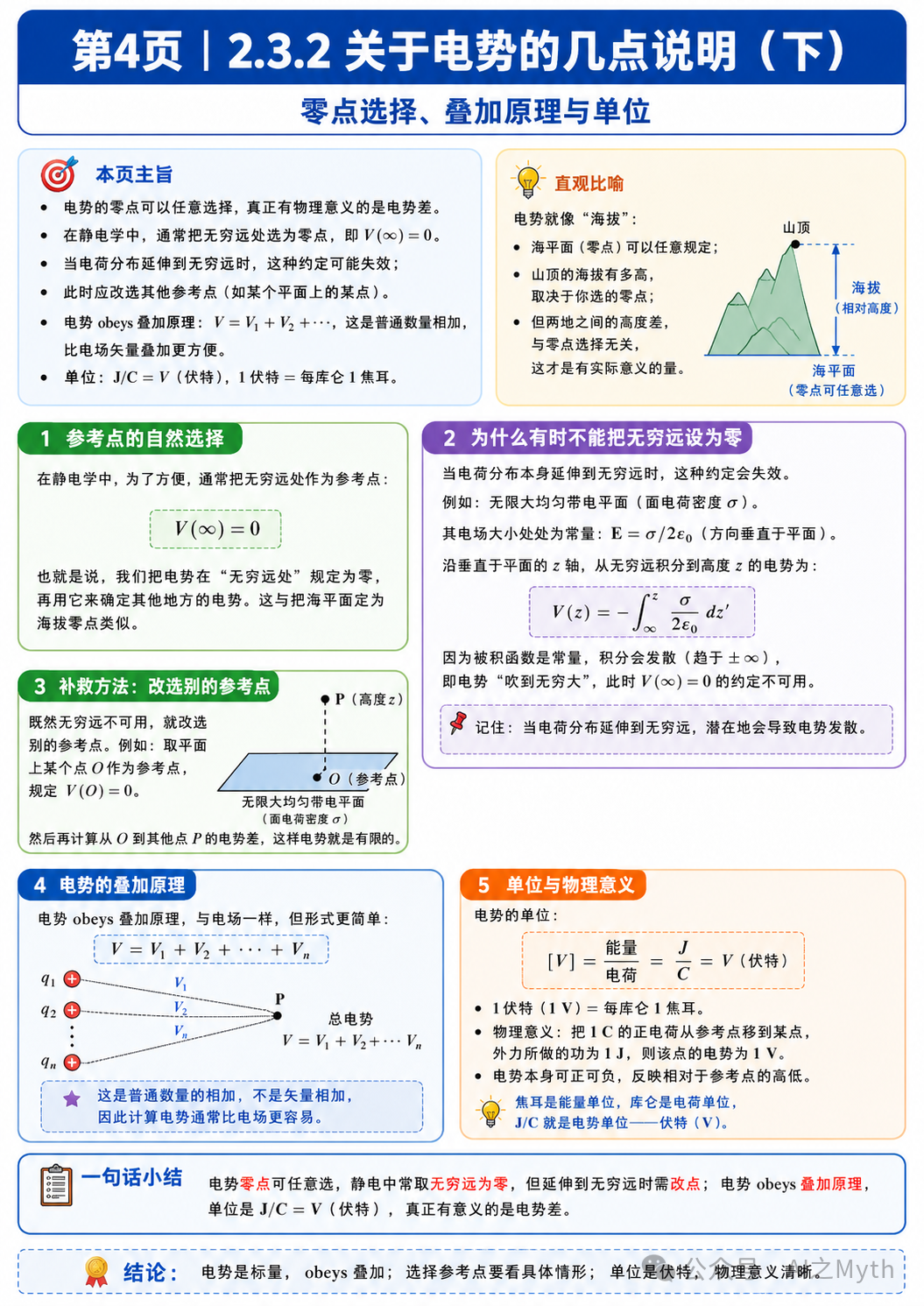

第 4 页：参考点、叠加原理与单位
1. 海拔类比
电势零点与海拔零点非常相似。例如一座山峰：以海平面为零点，山高 1000m；以某个 500m 高的高原为零点，山高变成 500m。数字改变了，但实际高度差没有改变。同理，电势本身依赖参考点，而电势差具有物理意义。
2. 为什么通常选择无穷远处为零点？
对于有限范围内的电荷分布，当我们走得越来越远时，电场和电势通常越来越小。因此约定 $V(\infty)=0$ 非常方便。此时
$$V(r) = -\int_{\infty}^{r} \mathbf{E}\cdot d\mathbf{l}$$
3. 什么时候不能把无穷远设为零？
如果电荷分布本身延伸到无穷远，就可能失败。例如无限大均匀带电平面，其上方电场大小为
$$E = \frac{\sigma}{2\varepsilon_0}$$
这个电场不会随着距离减小。若强行令无穷远电势为零：
$$V(z) = -\int_{\infty}^{z} \frac{\sigma}{2\varepsilon_0}\,dz'$$
由于积分距离无限长，而被积函数又是常数，结果发散。也就是电势变成“无穷大减有限量”，没有意义。
此时可以选择平面本身为零点：
$$V(z) = -\int_{0}^{z} \frac{\sigma}{2\varepsilon_0}\,dz' = -\frac{\sigma}{2\varepsilon_0}z$$
这不是物理出现问题，而是参考点选择不合适。
4. 电势也满足叠加原理
若多个电荷产生的电场分别为 $\mathbf{E}_1,\mathbf{E}_2,\dots$，总电场是向量和：
$$\mathbf{E} = \mathbf{E}_1 + \mathbf{E}_2 + \cdots$$
相应地，总电势为
$$V = V_1 + V_2 + \cdots$$
电势是普通数值，不需要处理向量方向，因此通常比直接叠加电场简单得多。
5. 电势的单位
电场单位是 N/C。电势是电场乘以距离：
$$[V] = [E][d] = \frac{\text{N}}{\text{C}}\cdot\text{m} = \frac{\text{J}}{\text{C}}$$
定义 $1\text{V} = 1\,\text{J/C}$。意思是：每 1C 电荷对应 1J 电势能，就是 1V。

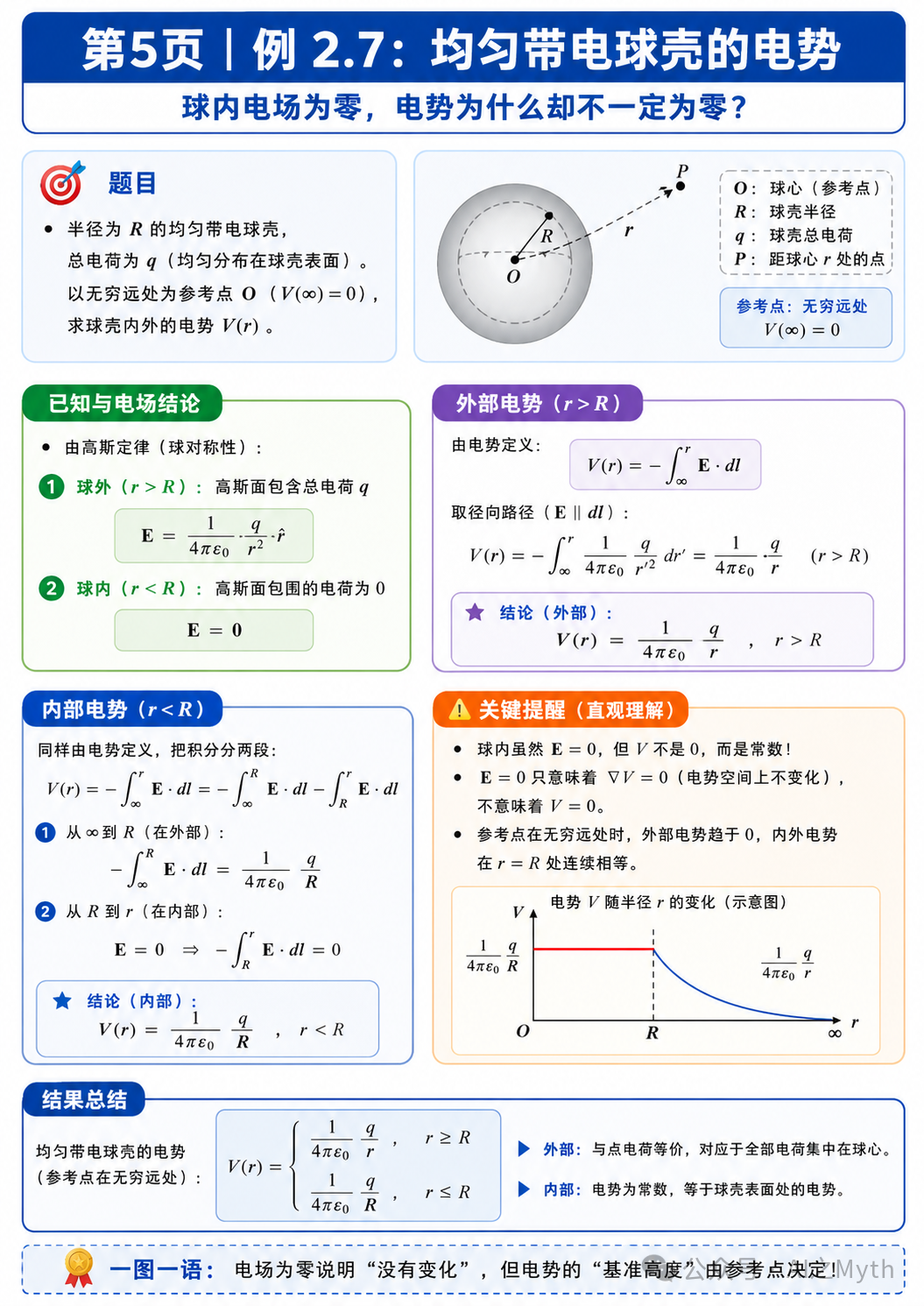

第 5 页：例 2.7——均匀带电球壳的电势
有一个半径为 R 的均匀带电球壳，总电荷为 q。求球壳内部和外部的电势，并令 $V(\infty)=0$。
1. 先由高斯定律得到电场
球壳外部 r > R
球壳外部的场等效于全部电荷集中在球心：
$$\mathbf{E} = \frac{1}{4\pi\varepsilon_0}\frac{q}{r^2}\,\hat{r}$$
球壳内部 r < R
高斯面包围的电荷为零，所以
$$\mathbf{E} = 0$$
2. 计算外部电势
对于 r > R：
$$V(r) = -\int_{\infty}^{r} \mathbf{E}\cdot d\mathbf{l}$$
沿径向积分：
$$V(r) = -\int_{\infty}^{r} \frac{1}{4\pi\varepsilon_0}\frac{q}{r'^2}\,dr' = \frac{1}{4\pi\varepsilon_0}\frac{q}{r}$$
所以球外电势为 $V(r) = \frac{1}{4\pi\varepsilon_0}\frac{q}{r}$。
3. 计算内部电势
对于 r < R，不能直接只看内部的 E=0，而必须从参考点无穷远一路积分进来。路径分两段：
- 从 ∞ 到 R：位于球外，有电场；
- 从 R 到 r：位于球内，电场为零。
因此
$$V(r) = -\int_{\infty}^{R} \mathbf{E}\cdot d\mathbf{l} - \int_{R}^{r} \mathbf{E}\cdot d\mathbf{l}$$
第二项为零：
$$V(r) = \frac{1}{4\pi\varepsilon_0}\frac{q}{R}$$
最终结果：
$$V(r)=\begin{cases} \dfrac{1}{4\pi\varepsilon_0}\dfrac{q}{r}, & r \ge R \\[1em] \dfrac{1}{4\pi\varepsilon_0}\dfrac{q}{R}, & r \le R \end{cases}$$
4. 为什么球内电场为零，但电势不为零？
因为 $\mathbf{E}=0$ 只表示 $\nabla V=0$，也就是电势不随位置变化。它说明电势是常数，却没有说明这个常数一定是零。类比一张水平桌面：桌面没有坡度，因此小球不会滚动；但桌面可以位于地面上方 1m，并不等于高度为零。球壳内部就像一块水平高台。
5. 电势图像
若画 V 随 r 的变化：
- r < R：水平直线；
- r > R：按 1/r 下降；
- 在 r = R 处两段恰好接上。
所以电势是连续的。但电势的斜率发生突变：球内斜率为零，球外斜率不为零，因此电场在带电表面发生跳变。
6. 外部电荷为什么能改变内部电势？
假设再在更外面放一个半径更大的均匀带电球壳。它在内区产生的电场仍然是零，但会给整个内区电势同时加上一个常数。因此：
- 外部对称电荷可能不改变内部电场；
- 却可以改变内部电势。

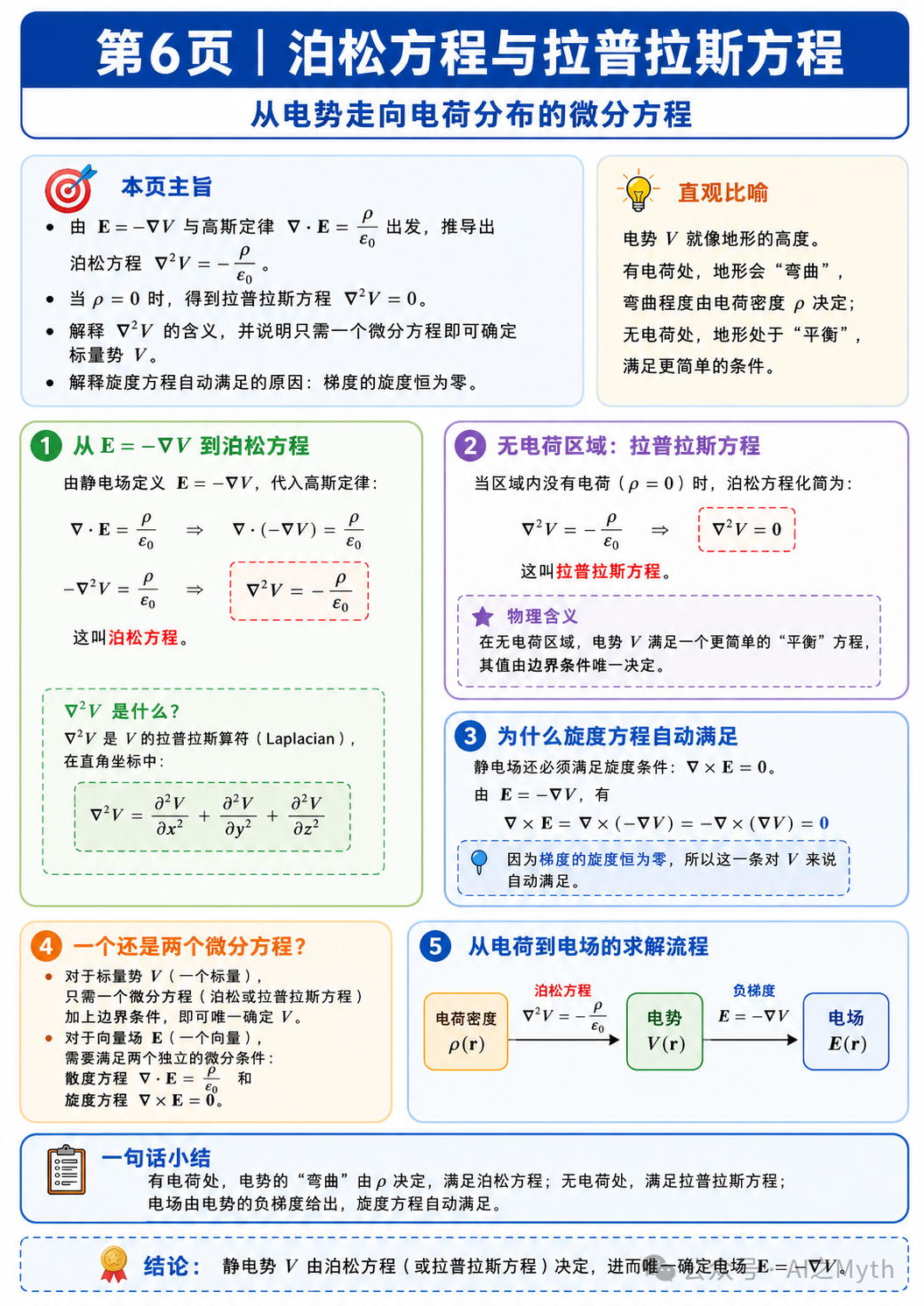

第 6 页：泊松方程与拉普拉斯方程
已知
$$\mathbf{E} = -\nabla V$$
静电场还满足高斯定律的微分形式：
$$\nabla \cdot \mathbf{E} = \frac{\rho}{\varepsilon_0}$$
代入：
$$\nabla \cdot (-\nabla V) = \frac{\rho}{\varepsilon_0}$$
而 $\nabla \cdot \nabla V = \nabla^2 V$，所以
$$\nabla^2 V = -\frac{\rho}{\varepsilon_0}$$
这叫作泊松方程。
1. 拉普拉斯算符是什么？
在直角坐标中，
$$\nabla^2 V = \frac{\partial^2 V}{\partial x^2} + \frac{\partial^2 V}{\partial y^2} + \frac{\partial^2 V}{\partial z^2}$$
它衡量电势曲面的“弯曲程度”。在一维中，类似于二阶导数：二阶导数大于零，曲线向上弯；二阶导数小于零，曲线向下弯。泊松方程告诉我们：正电荷附近往往形成电势山峰。
2. 无电荷区域
如果某一区域没有电荷，$\rho=0$，泊松方程变成
$$\nabla^2 V = 0$$
这叫作拉普拉斯方程。要特别注意：$\nabla^2 V=0$ 并不表示 $V=0$ 或 $\mathbf{E}=0$。例如均匀电场可以取 $V = -E_0 x$，此时 $\nabla^2 V=0$，但 $\mathbf{E}=E_0\hat{x}$。无电荷只说明电势满足拉普拉斯方程。
3. 旋度方程去了哪里？
静电场还满足
$$\nabla \times \mathbf{E}=0$$
代入 $\mathbf{E}=-\nabla V$ 后得到
$$\nabla \times (-\nabla V)=0$$
因为任何标量函数的梯度，其旋度恒为零：
$$\nabla \times (\nabla V)=0$$
因此旋度方程自动满足。这正是电势方法的优势：求 E 时需要同时满足散度和旋度方程；求 V 时只需解一个标量方程，再用 $\mathbf{E}=-\nabla V$ 得到电场。

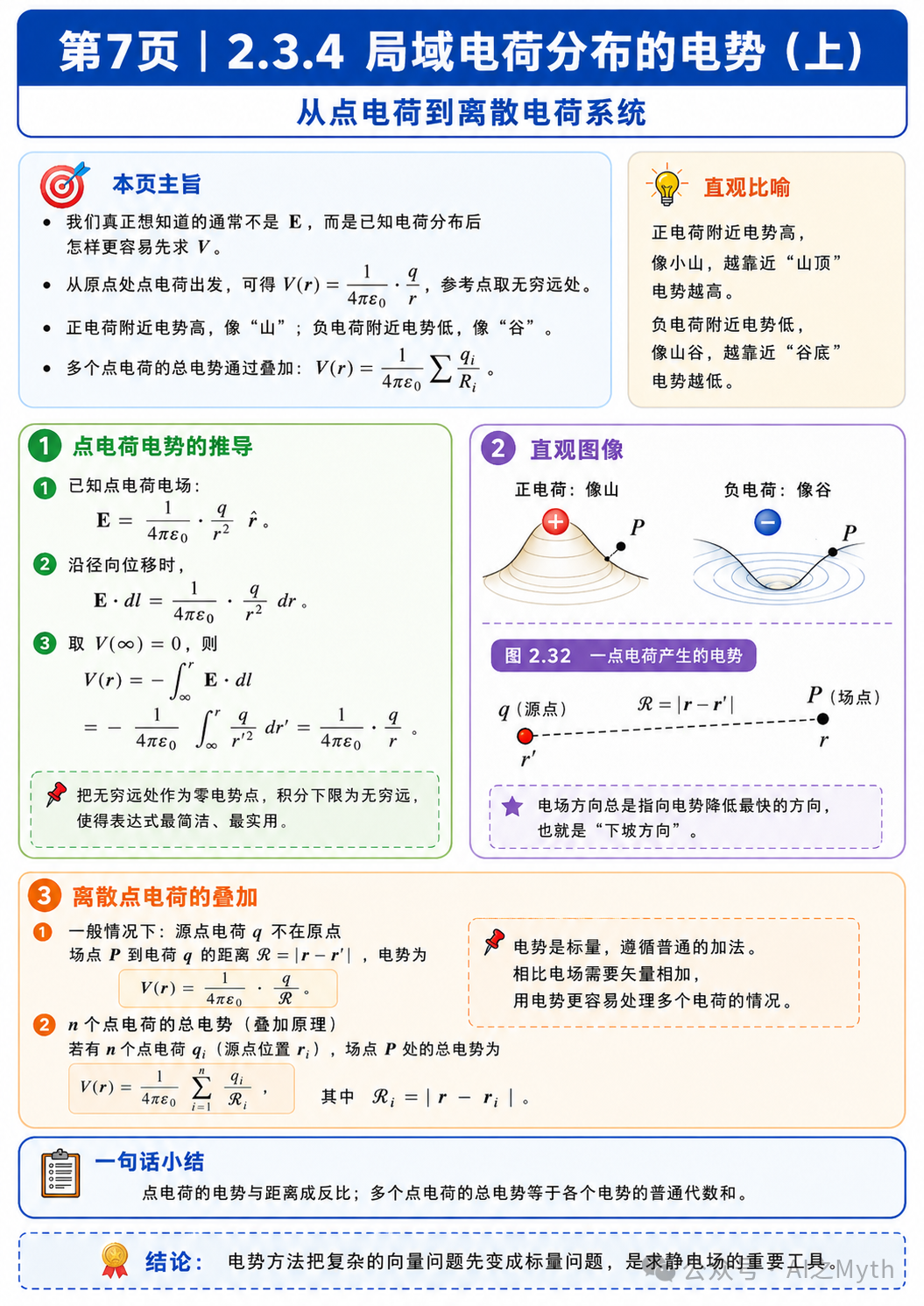

第 7 页：点电荷与离散电荷系统的电势
1. 原点处点电荷的电势
原点有点电荷 q，其电场为
$$\mathbf{E} = \frac{1}{4\pi\varepsilon_0}\frac{q}{r^2}\,\hat{r}$$
球坐标中的微小位移是
$$d\mathbf{l} = dr\,\hat{r} + r\,d\theta\,\hat{\theta} + r\sin\theta\,d\phi\,\hat{\phi}$$
由于电场只有径向分量，所以点积时只有第一项保留：
$$\mathbf{E}\cdot d\mathbf{l} = \frac{1}{4\pi\varepsilon_0}\frac{q}{r^2}\,dr$$
整理得到
$$V(r) = \frac{1}{4\pi\varepsilon_0}\frac{q}{r}$$
2. 正电荷是“山”，负电荷是“谷”
若 $q>0$，离正电荷越近，电势越高，像一座越来越陡的山。若 $q<0$，离负电荷越近，电势越低，像一个越来越深的谷。电场满足 $\mathbf{E}=-\nabla V$，因此总是从高电势指向低电势：从正电荷向外；向负电荷内部。
3. 电荷不在原点时
设点电荷在源点 $r'$，观察点为 $r$。两点距离为
$$\mathcal{R} = |r - r'|$$
则
$$V(r) = \frac{1}{4\pi\varepsilon_0}\frac{q}{\mathcal{R}}$$
图 2.32 中强调了三个不同概念：
- $r$：观察点的位置；
- $r'$：源电荷的位置；
- $\mathcal{R}$：从源点指向观察点的分离向量。
4. 多个离散点电荷
利用叠加原理，
$$V(r) = \frac{1}{4\pi\varepsilon_0}\sum_{i=1}^{n}\frac{q_i}{\mathcal{R}_i}$$
其中 $\mathcal{R}_i = |r - r_i|$。这里不需要像求电场那样分解方向，只需算出每个电荷到观察点的距离，计算 $q_i/\mathcal{R}_i$，把结果直接相加。正电荷取正，负电荷取负。

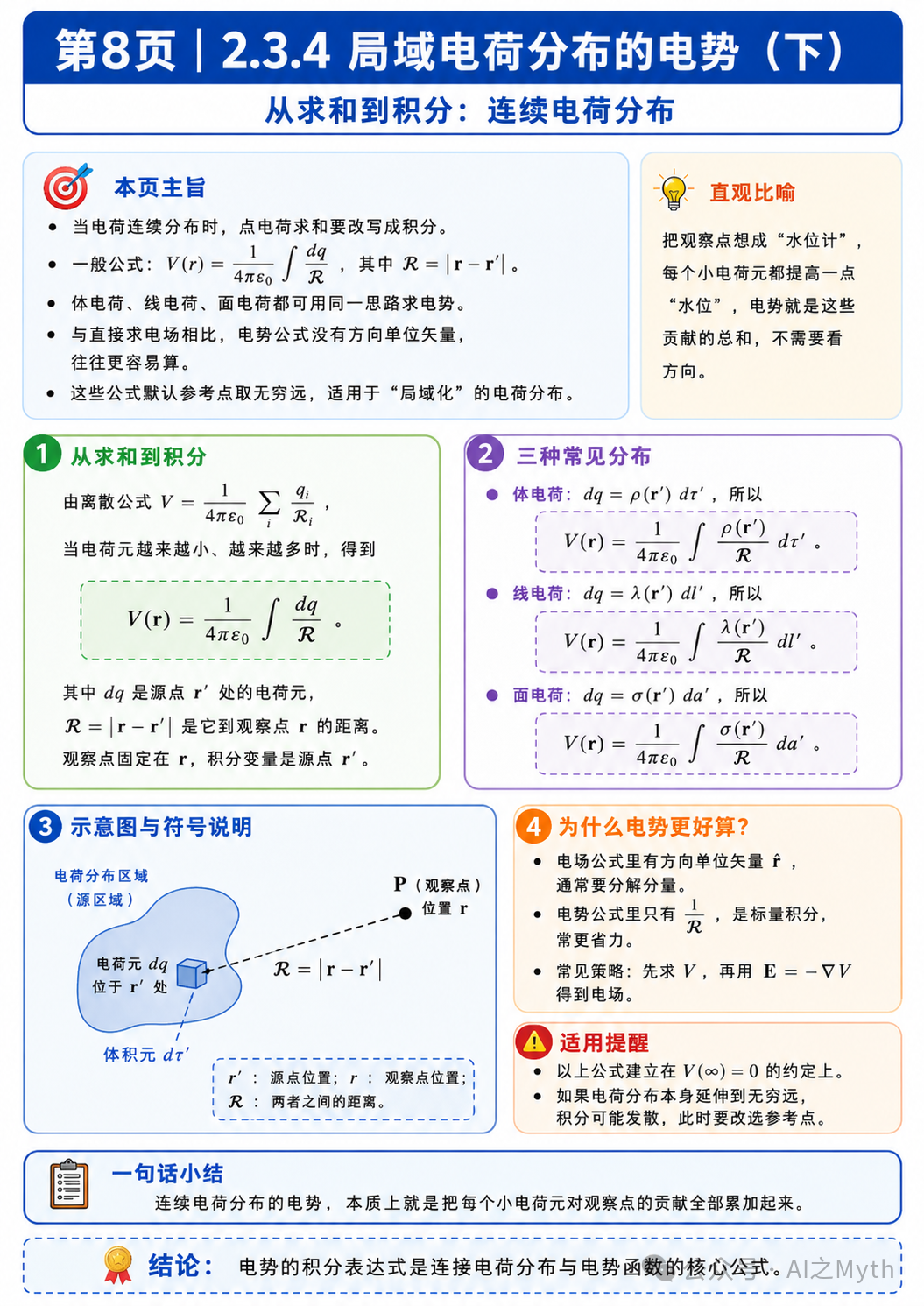

第 8 页：连续电荷分布的电势
当电荷不是几个点，而是连续分布时，把求和改成积分：
$$V(r) = \frac{1}{4\pi\varepsilon_0}\int \frac{dq}{\mathcal{R}}$$
其中 $\mathcal{R} = |r - r'|$。
1. 体电荷分布
若体电荷密度为 $\rho$，则 $dq = \rho(r')d\tau'$，所以
$$V(r) = \frac{1}{4\pi\varepsilon_0}\int \frac{\rho(r')}{\mathcal{R}}\,d\tau'$$
注意：
- $r$ 固定，是观察点；
- $r'$ 在电荷区域内变化，是积分变量；
- 每一个小体积 $d\tau'$ 都贡献一点电势。
2. 线电荷
若线电荷密度为 $\lambda$，则 $dq = \lambda(r')dl'$，因此
$$V(r) = \frac{1}{4\pi\varepsilon_0}\int \frac{\lambda(r')}{\mathcal{R}}\,dl'$$
3. 面电荷
若面电荷密度为 $\sigma$，则 $dq = \sigma(r')da'$，所以
$$V(r) = \frac{1}{4\pi\varepsilon_0}\int \frac{\sigma(r')}{\mathcal{R}}\,da'$$
4. 为什么求电势通常比求电场简单？
直接求电场：
$$\mathbf{E}(r) = \frac{1}{4\pi\varepsilon_0}\int \frac{dq}{\mathcal{R}^2}\,\hat{\mathcal{R}}$$
这里有单位向量 $\hat{\mathcal{R}}$，其方向会随着源点变化。通常必须把它分解成分量，再利用对称性消去一些分量。但电势公式中只有 $1/\mathcal{R}$，没有方向问题。因此常见策略是：
先求 V，再用 $\mathbf{E}=-\nabla V$ 得到电场。
5. 重要适用条件
这些公式默认 $V(\infty)=0$，所以主要适用于局域化电荷分布，也就是电荷只集中在有限区域内。若电荷延伸到无穷远，积分可能发散。此时应重新选择有限参考点。

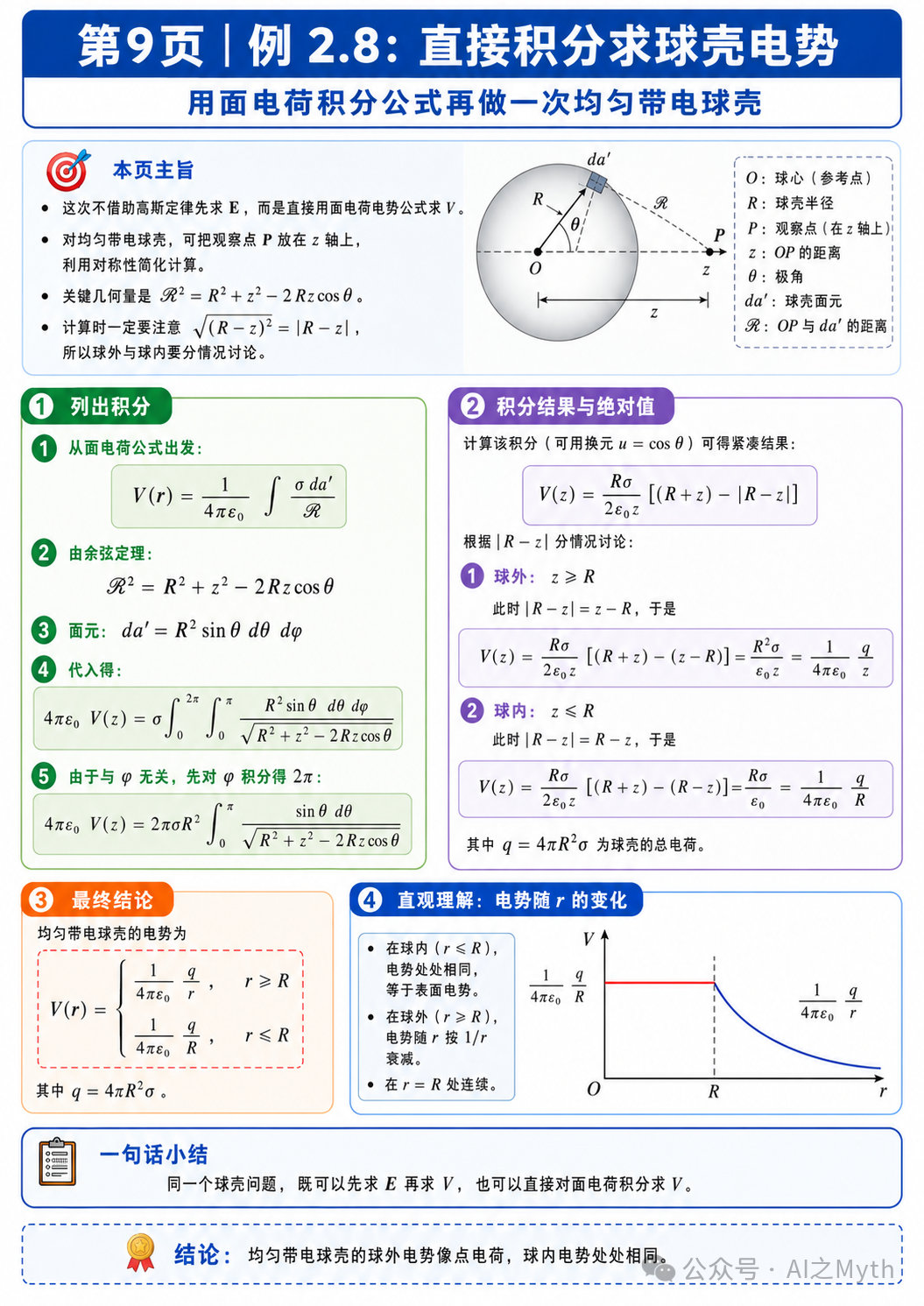

第 9 页：例 2.8——直接积分求均匀带电球壳电势
这一页重新计算第 5 页的球壳问题，但这次不先求电场，而是直接使用面电荷电势公式：
$$V(r) = \frac{1}{4\pi\varepsilon_0}\int \frac{\sigma}{\mathcal{R}}\,da'$$
球壳半径为 R，面电荷密度为常数 σ。
1. 为什么把观察点放在 z 轴上？
由于球壳具有球对称性，电势只与观察点到球心的距离有关。我们可以把坐标轴旋转，使观察点 P 位于 z 轴上，不会损失一般性。设观察点到球心距离为 z。
2. 利用余弦定理求距离
球面上一小块电荷到观察点的距离为 $\mathcal{R}$。由余弦定理：
$$\mathcal{R}^2 = R^2 + z^2 - 2Rz\cos\theta$$
因此
$$\mathcal{R} = \sqrt{R^2 + z^2 - 2Rz\cos\theta}$$
球面面积元为
$$da' = R^2\sin\theta\,d\theta\,d\phi$$
3. 写出积分
$$4\pi\varepsilon_0 V(z) = \sigma\int_0^{2\pi}\int_0^{\pi}\frac{R^2\sin\theta}{\mathcal{R}}\,d\theta\,d\phi$$
由于被积函数与 φ 无关，
$$4\pi\varepsilon_0 V(z) = 2\pi\sigma R^2\int_0^{\pi}\frac{\sin\theta}{\sqrt{R^2+z^2-2Rz\cos\theta}}\,d\theta$$
4. 积分中的关键代换
令 $u = \cos\theta$，则 $du = -\sin\theta\,d\theta$，也可以直接注意到
$$\frac{d}{d\theta}\sqrt{R^2+z^2-2Rz\cos\theta} = \frac{Rz\sin\theta}{\mathcal{R}}$$
于是积分可得
$$V(z) = \frac{R\sigma}{2\varepsilon_0 z}\left[(R+z) - |R-z|\right]$$
5. 为什么必须保留绝对值？
非常重要：
$$\sqrt{(R-z)^2} = |R-z|$$
而不是简单写成 R-z。因为平方根结果必须非负。
球外 z ≥ R
此时 $|R-z| = z - R$，于是
$$V(z) = \frac{R\sigma}{2\varepsilon_0 z}\left[(R+z)-(z-R)\right] = \frac{R^2\sigma}{\varepsilon_0 z} = \frac{1}{4\pi\varepsilon_0}\frac{q}{z}$$
球内 z ≤ R
此时 $|R-z| = R-z$，所以
$$V(z) = \frac{R\sigma}{2\varepsilon_0 z}\left[(R+z)-(R-z)\right] = \frac{R\sigma}{\varepsilon_0} = \frac{1}{4\pi\varepsilon_0}\frac{q}{R}$$
最终仍然是
$$V(r)=\begin{cases} \dfrac{1}{4\pi\varepsilon_0}\dfrac{q}{r}, & r \ge R \\[1em] \dfrac{1}{4\pi\varepsilon_0}\dfrac{q}{R}, & r \le R \end{cases}$$
这个例子证明：均匀带电球壳在外部产生的电势，好像全部电荷集中在球心；内部电势处处相同。

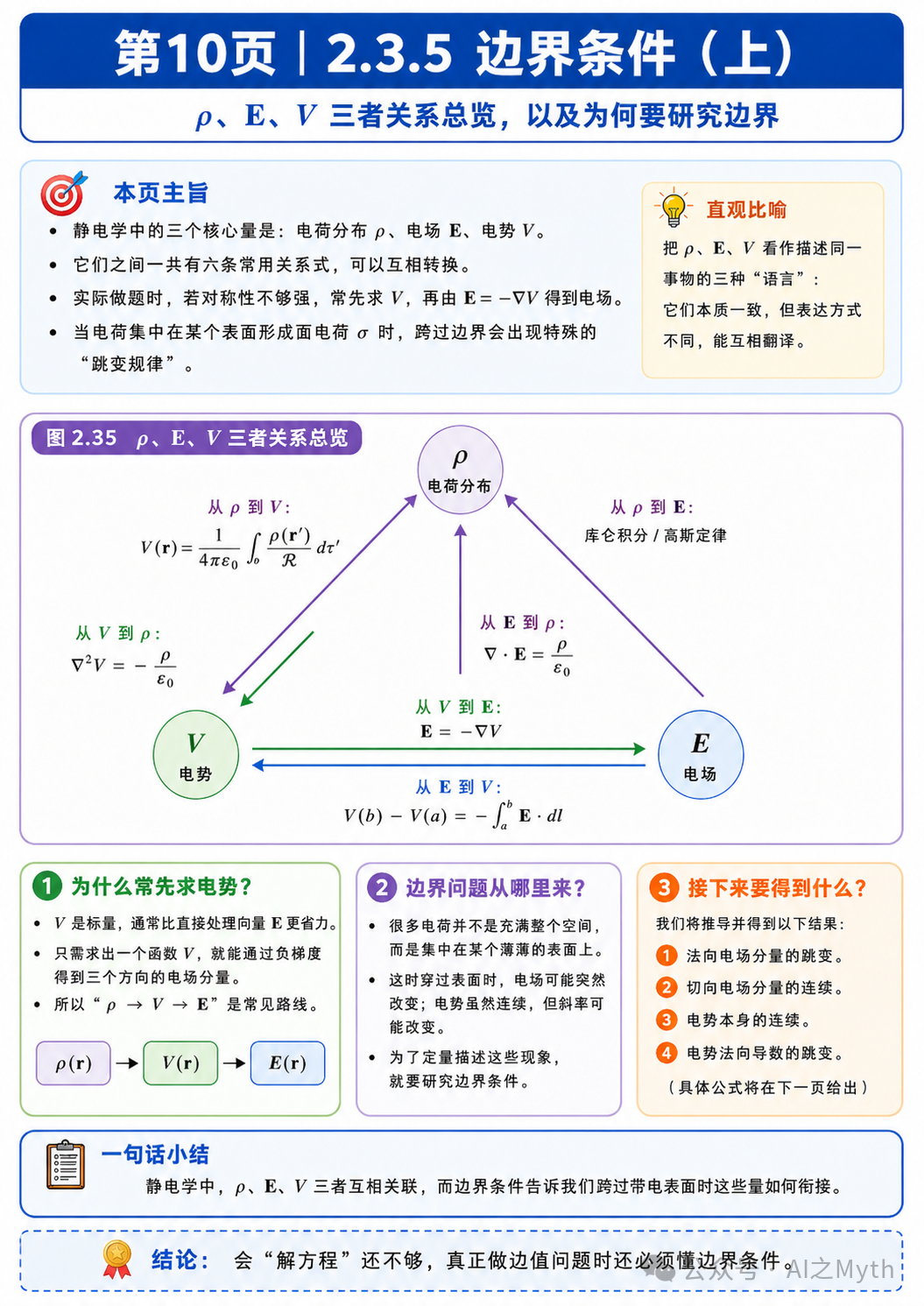

第 10 页：ρ、E、V 三者的总关系
静电学中三个核心量是：
$$\rho,\quad \mathbf{E},\quad V$$
它们分别表示：电荷分布、电场、电势。书中图 2.35 用三角形总结了三者之间的关系。
1. 从电荷求电场
$$\mathbf{E}(r) = \frac{1}{4\pi\varepsilon_0}\int \frac{\rho(r')\hat{\mathcal{R}}}{\mathcal{R}^2}\,d\tau'$$
这是库仑定律的连续形式。
2. 从电场反求电荷
$$\nabla \cdot \mathbf{E} = \frac{\rho}{\varepsilon_0}$$
这是高斯定律的微分形式。电场在哪里向外“冒出来”，那里通常有正电荷；在哪里向内“汇聚”，那里通常有负电荷。
3. 从电场求电势
$$V(b)-V(a) = -\int_{a}^{b}\mathbf{E}\cdot d\mathbf{l}$$
若取无穷远为零点：
$$V(r) = -\int_{\infty}^{r}\mathbf{E}\cdot d\mathbf{l}$$
4. 从电势求电场
$$\mathbf{E} = -\nabla V$$
5. 从电荷直接求电势
$$V(r) = \frac{1}{4\pi\varepsilon_0}\int \frac{\rho(r')}{\mathcal{R}}\,d\tau'$$
6. 从电势反求电荷
泊松方程：
$$\nabla^2 V = -\frac{\rho}{\varepsilon_0}$$
所以
$$\rho = -\varepsilon_0 \nabla^2 V$$
这六个公式构成了静电学的“转换地图”。
7. 为什么接下来要研究边界条件？
电荷经常集中在一个极薄表面上，形成面电荷密度 σ。穿过这样的表面时：
- 电场会不会突然改变？
- 电势会不会突然跳跃？
- 电势的斜率会怎样改变？
这就是后面三页研究的边界条件。
第 11 页：面电荷处电场法向分量的跳变
图 2.36 画了一个跨过带电面的极薄高斯柱，通常叫“药盒”或“薄饼盒”。设：
- 表面电荷密度为 σ；
- 顶盖面积为 A；
- 法线方向从“below”指向“above”。
$$\oint_S \mathbf{E}\cdot d\mathbf{a} = \frac{Q_{\text{enc}}}{\varepsilon_0}$$
薄柱包围的电荷为
$$Q_{\text{enc}} = \sigma A$$
因此
$$\oint_S \mathbf{E}\cdot d\mathbf{a} = \frac{\sigma A}{\varepsilon_0}$$
2. 为什么侧面通量趋近于零？
设薄柱厚度为 ε。侧面积大约正比于 $2\pi R\epsilon$。当 $\epsilon\to 0$ 时，侧面积趋近于零，所以侧面通量也趋近于零。只剩顶部和底部。
3. 顶面和底面的通量
统一规定法线 $\hat{n}$ 从下方指向上方。顶部通量：
$$E_{\perp}^{\text{above}}A$$
底部的外法线方向向下，因此通量是
$$-E_{\perp}^{\text{below}}A$$
总通量：
$$(E_{\perp}^{\text{above}} - E_{\perp}^{\text{below}})A$$
代入高斯定律：
$$(E_{\perp}^{\text{above}} - E_{\perp}^{\text{below}})A = \frac{\sigma A}{\varepsilon_0}$$
约去 A：
$$E_{\perp}^{\text{above}} - E_{\perp}^{\text{below}} = \frac{\sigma}{\varepsilon_0}$$
4. 这条公式是什么意思？
穿过面电荷时，电场的法向分量会突然改变：
- 若 σ > 0，法向分量向上跳；
- 若 σ < 0，法向分量向下跳；
- 若 σ = 0，法向分量连续。
5. 用无限大带电平面检验
正面电荷平面产生的电场：上方 $E_{\text{above}} = \frac{\sigma}{2\varepsilon_0}$。下方的电场方向向下，如果仍以向上为正，则 $E_{\text{below}} = -\frac{\sigma}{2\varepsilon_0}$。两者相减：
$$E_{\perp}^{\text{above}} - E_{\perp}^{\text{below}} = \frac{\sigma}{2\varepsilon_0} - \left(-\frac{\sigma}{2\varepsilon_0}\right) = \frac{\sigma}{\varepsilon_0}$$
与边界条件完全一致。
第 12 页：切向电场连续，电势也连续
一、切向分量为什么连续？
图 2.37 画了一个跨过带电面的极薄矩形回路。静电场满足
$$\oint \mathbf{E}\cdot d\mathbf{l}=0$$
当矩形高度趋近于零时，两条竖边长度趋近于零，所以竖边积分消失。只剩上方和下方两条水平边。由于两条边方向相反：
$$E_{\parallel}^{\text{above}}l - E_{\parallel}^{\text{below}}l = 0$$
所以
$$E_{\parallel}^{\text{above}} = E_{\parallel}^{\text{below}}$$
结论：电场的切向分量在普通面电荷两侧总是连续的。
二、把两个条件合并
法向分量：
$$E_{\perp}^{\text{above}} - E_{\perp}^{\text{below}} = \frac{\sigma}{\varepsilon_0}$$
切向分量：
$$E_{\parallel}^{\text{above}} = E_{\parallel}^{\text{below}}$$
因此整个向量的跳变量只沿法线方向：
$$\mathbf{E}_{\text{above}} - \mathbf{E}_{\text{below}} = \frac{\sigma}{\varepsilon_0}\,\hat{n}$$
这条公式非常重要：
- 电场的切向分量不跳；
- 只有法向分量跳；
- 跳变量大小为 $\sigma/\varepsilon_0$。
三、电势为什么连续？
图 2.38 取了表面两侧非常接近的两个点 a 和 b。两点电势差：
$$V_{\text{above}} - V_{\text{below}} = -\int_{a}^{b}\mathbf{E}\cdot d\mathbf{l}$$
当 a、b 无限接近表面时，路径长度趋近于零。只要电场不是无限强到无法积分，积分就趋近于零：
$$\lim_{\text{path}\to 0}\int_{a}^{b}\mathbf{E}\cdot d\mathbf{l} = 0$$
因此
$$V_{\text{above}} = V_{\text{below}}$$
也就是说：穿过普通面电荷时，电势本身不会突然断开。
四、电势连续，但斜率可以跳变
这与球壳电势图像一致。球壳表面处：电势曲线左右接在一起；但曲线斜率突然改变。因为 $\mathbf{E}=-\nabla V$，电场跳变就是电势梯度跳变。由
$$\mathbf{E}_{\text{above}} - \mathbf{E}_{\text{below}} = \frac{\sigma}{\varepsilon_0}\,\hat{n}$$
代入 $\mathbf{E}=-\nabla V$，整理得
$$\nabla V_{\text{above}} - \nabla V_{\text{below}} = -\frac{\sigma}{\varepsilon_0}\,\hat{n}$$
第 13 页：电势法向导数的边界条件
1. 什么是法向导数？
定义
$$\frac{\partial V}{\partial n} = \nabla V\cdot \hat{n}$$
它表示：沿着垂直于表面的方向，每前进一点，电势变化多快。例如地面高度 $h$：沿平地走，高度变化率可能为零；沿最陡山坡走，高度变化率最大。这里的法向导数就是沿表面法线方向测量电势斜率。
2. 梯度跳变转化为法向导数跳变
由
$$\mathbf{E}_{\text{above}} - \mathbf{E}_{\text{below}} = \frac{\sigma}{\varepsilon_0}\,\hat{n}$$
两边点乘 $\hat{n}$：
$$(\nabla V_{\text{above}} - \nabla V_{\text{below}})\cdot \hat{n} = -\frac{\sigma}{\varepsilon_0}$$
利用法向导数定义：
$$\frac{\partial V}{\partial n}\bigg|_{\text{above}} - \frac{\partial V}{\partial n}\bigg|_{\text{below}} = -\frac{\sigma}{\varepsilon_0}$$
3. 为什么这里有负号？
因为 $E_n = -\frac{\partial V}{\partial n}$。电场法向分量满足
$$E_{\perp}^{\text{above}} - E_{\perp}^{\text{below}} = \frac{\sigma}{\varepsilon_0}$$
换成电势斜率后：
$$- \frac{\partial V}{\partial n}\bigg|_{\text{above}} + \frac{\partial V}{\partial n}\bigg|_{\text{below}} = \frac{\sigma}{\varepsilon_0}$$
所以
$$\frac{\partial V}{\partial n}\bigg|_{\text{above}} - \frac{\partial V}{\partial n}\bigg|_{\text{below}} = -\frac{\sigma}{\varepsilon_0}$$
电场向上跳，电势沿向上方向的斜率就向下跳。
4. “表面上方”和“表面下方”是什么意思？
这些公式指的是无限接近表面的极限值：$\mathbf{E}_{\text{above}},\mathbf{E}_{\text{below}},V_{\text{above}},V_{\text{below}}$ 都表示从表面两侧无限靠近边界时的值。不是离表面很远的两个点，而是从两侧紧贴表面观察。
这一部分的完整知识地图
一、电势的定义
$$V(r) \equiv -\int_{O}^{r}\mathbf{E}\cdot d\mathbf{l}$$
二、电势差
$$V(b)-V(a) = -\int_{a}^{b}\mathbf{E}\cdot d\mathbf{l}$$
三、电场与电势
$$\mathbf{E} = -\nabla V$$
电场指向电势下降最快的方向。
四、泊松方程
$$\nabla^2 V = -\frac{\rho}{\varepsilon_0}$$
$$\nabla^2 V = 0$$
六、点电荷电势
$$V(r) = \frac{1}{4\pi\varepsilon_0}\frac{q}{r}$$
七、连续电荷分布
$$V(r) = \frac{1}{4\pi\varepsilon_0}\int \frac{dq}{\mathcal{R}}$$
八、面电荷处的边界条件
电场法向分量：
$$E_{\perp}^{\text{above}} - E_{\perp}^{\text{below}} = \frac{\sigma}{\varepsilon_0}$$
电场切向分量：
$$E_{\parallel}^{\text{above}} = E_{\parallel}^{\text{below}}$$
合并为：
$$\mathbf{E}_{\text{above}} - \mathbf{E}_{\text{below}} = \frac{\sigma}{\varepsilon_0}\,\hat{n}$$
电势连续：
$$V_{\text{above}} = V_{\text{below}}$$
法向导数跳变：
$$\frac{\partial V}{\partial n}\bigg|_{\text{above}} - \frac{\partial V}{\partial n}\bigg|_{\text{below}} = -\frac{\sigma}{\varepsilon_0}$$
最核心的几何直觉
把电势 V 想成一张“山地高度图”：
- 正电荷附近是山峰；
- 负电荷附近是山谷；
- 等势面是等高面；
- 电场垂直于等势面；
- 电场指向下坡最陡方向；
- 电场越强，电势下降越快；
- 电场为零表示地面水平，不表示高度一定为零；
- 面电荷处，地形高度仍然连续，但坡度可以突然改变。
发表于 1 小时前
|
查看: 4|
回复: 0
