我会按照“每页：主线 → 公式逐项拆解 → 配图怎么读 → 中学生比喻 → 易错点 → 一句话记忆”来讲。这个文件实际解析到的是 4 页，内容从第 6 章“物质中的磁场”开头到磁偶极子的力与两种模型。
这节内容实际包含 4 页，对应 Griffiths《Introduction to Electrodynamics》第 6 章开头：6 Magnetic Fields in Matter（物质中的磁场），主要从“物质为什么会有磁性”一路讲到“磁偶极子在磁场中如何受力、受力矩”，最后比较两种磁偶极子模型。
这 4 页可以先抓住一条主线：

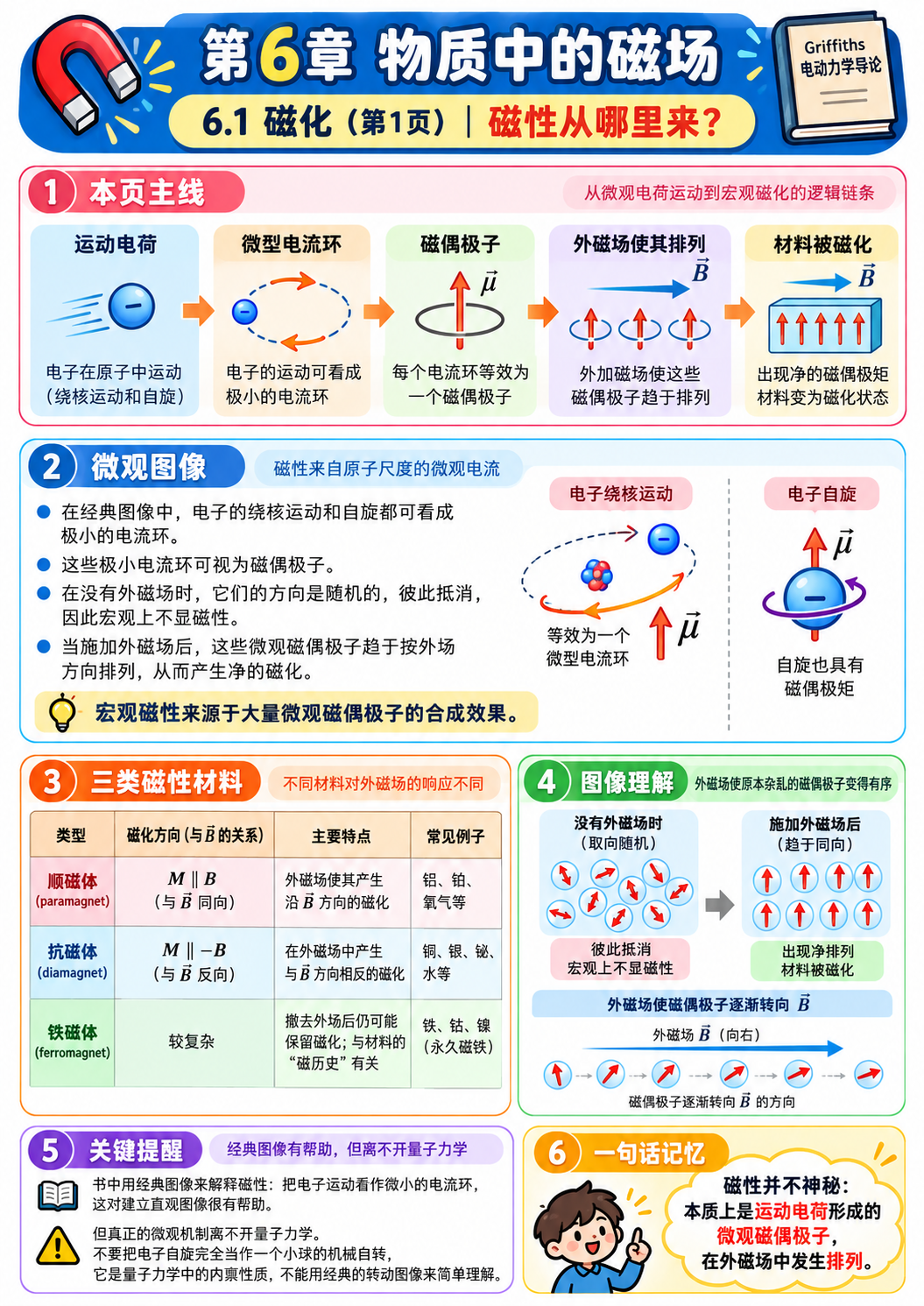

第 1 页：6.1 磁化——磁性到底从哪里来？
这一页是整个第 6 章的“世界观”。
书中首先提出一个很有意思的问题：我们平常说到磁性，会想到冰箱贴、指南针、磁铁的南北极，但这些现象看起来与前面第 5 章讲的“电流产生磁场”似乎完全不是一回事。
Griffiths 要告诉我们：
从经典电动力学来看，所有磁现象最终都来自运动的电荷。
一、把一个原子想象成“微型电流环”
前面学过：电流会产生磁场。而电流的本质就是：运动电荷。
所以在经典图像里，可以把原子内部想象成存在许多极小的“环形电流”。
例如电子围绕原子核运动，可以产生类似小电流环的效果。
于是，一个小电流环就可以等效成一个磁偶极子，也就是一枚极小极小的“小磁针”。
书中的核心思路就是：
微观电流环 → 磁偶极子 → 大量磁偶极子排列 → 宏观磁化。
为了避免混淆，这里虽然用方框表达概念，但数学公式不加 \boxed。
二、为什么普通物体平常没有明显磁性？
可以把一块普通材料想象成一间教室，里面坐着大量“小磁针”。
如果这些小磁针方向完全杂乱：
↗ ↓ ← ↘ ↑ → ↙……
那么有的朝左，有的朝右；有的朝上，有的朝下。
总体效果就会互相抵消。因此从外面看，材料不显磁性。这正是书里说的：通常情况下，原子磁偶极子的方向是随机的，所以相互抵消。
三、加上外磁场以后发生什么？
现在给材料施加一个外磁场。原来乱七八糟的小磁偶极子，就可能开始产生一定程度的排列。
例如原来：
↗ ↓ ← ↘ ↑ → ↙……
施加磁场以后逐渐变成：
→ ↗ → ↘ → → ↗……
于是这些磁偶极矩不再完全抵消。材料开始出现一个宏观的“磁性方向”。这就叫磁化。
书里的说法是：
外磁场使磁偶极子出现净排列，从而使介质变成 magnetized，即“被磁化”。
四、三类材料：顺磁、抗磁、铁磁
这一页把磁性材料分成了三类。
1. 顺磁性 Paramagnetism
磁化方向倾向于和外磁场同向，即磁化方向 $M$ 与 $B$ 同向。
可以简单画成：
外磁场 $B \rightarrow$，顺磁体的磁化也 $\rightarrow$。
所以顺磁材料在外磁场中会产生沿 $B$ 方向的磁化。直观上就是：
外磁场说：“大家往我这个方向站。”
原子的小磁针有一定倾向听从它。
2. 抗磁性 Diamagnetism
抗磁材料的磁化方向倾向于与外磁场反向，即 $M$ 与 $B$ 反向。
或者写成：
$$M \parallel -B$$
它的行为更像：
外磁场往右，它产生一点“往左”的磁响应。
3. 铁磁性 Ferromagnetism
铁磁性更特殊。
即使把外磁场撤掉，它仍可能保留明显磁化。这就是永久磁铁能够存在的重要原因。
更特别的是：
铁磁体现在的磁化状态不仅取决于“现在的磁场”，还与它过去经历过什么磁场有关。
也就是所谓“磁历史”。
以后学习磁滞时，这个概念会非常重要。
五、本页脚注非常重要：电子并不是真的“小球在自转”
书中特别提醒：
我们为了建立直觉，可以把电子想象成一个“小带电球在旋转”。但这个图像不能当作真正的微观物理模型。
电子自旋是量子力学现象，不能真的理解成：
一个很小的球体绕自己的轴机械旋转。
Griffiths 明确指出，真正理解物质中的磁性需要量子力学、泡利不相容原理、角动量量子化等内容；本书这里使用的是经典电动力学的近似图像。
所以这一页最应该记住：磁性本质上是大量微观磁偶极子共同作用的结果。

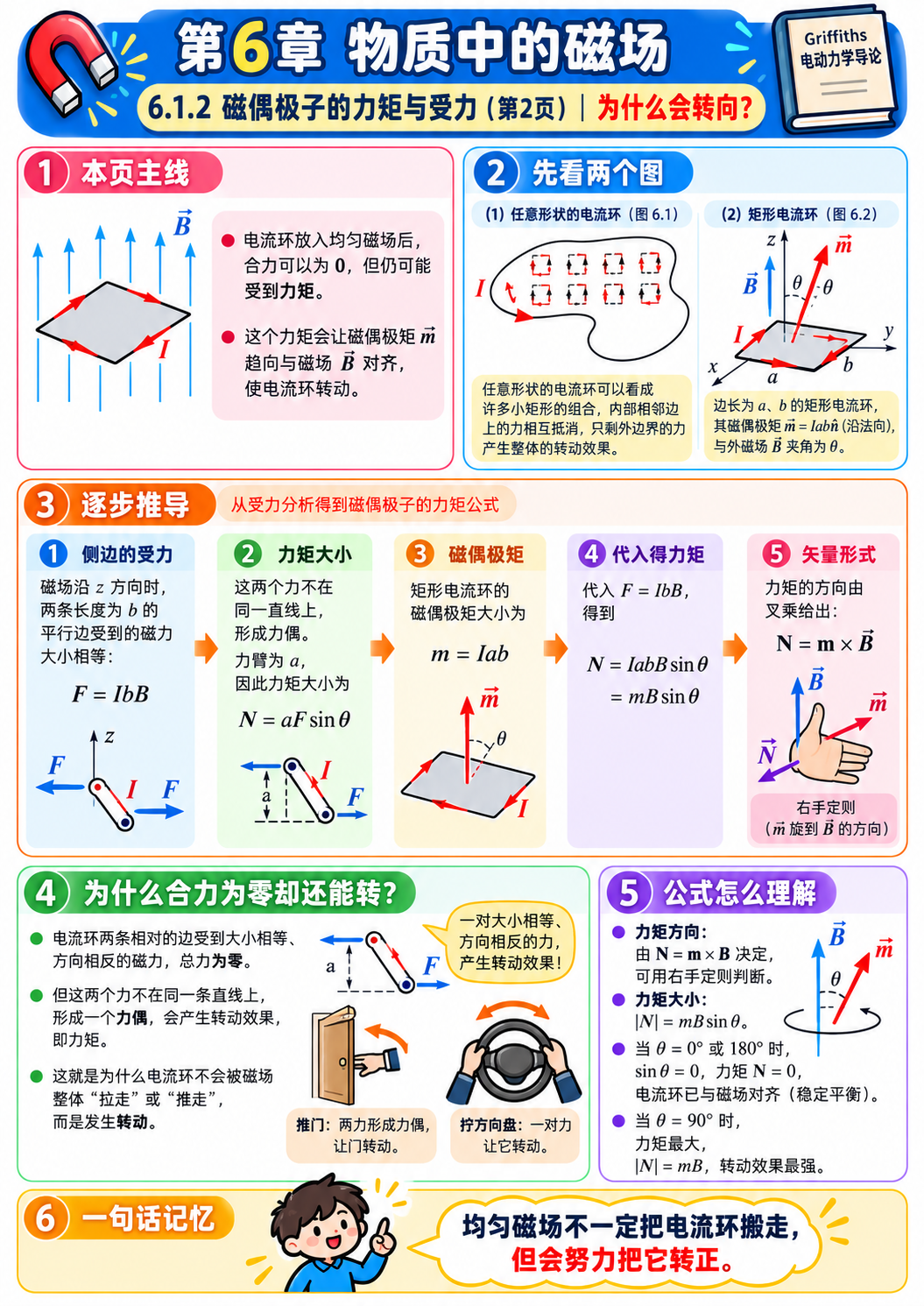

第 2 页：磁偶极子在磁场中为什么会“转身”？
这一页进入核心公式。核心是磁偶极子在均匀磁场中受到的力矩：
$$N = m \times B$$
这里的 $N$ 表示力矩。很多教材也用 $\tau$ 表示力矩。
一、Fig. 6.1 为什么先画一堆小矩形？
Fig. 6.1 是这一页最容易被忽略、其实非常重要的一张图。
书中说：任意形状的电流环，都可以想象成由许许多多极小矩形拼成。
例如一个不规则电流环：
______
__/ \__
/ \
\___ __/
\_____/
可以铺满很多小矩形。
关键在于：相邻两个小矩形公共边上的电流方向相反。
因此，中间相邻边上的力会相互抵消，最后只剩下外边界。
所以只要先研究矩形电流环，就已经抓住一般电流环的核心性质。
这是 Griffiths 很典型的思路：把复杂图形拆成容易处理的小单元。
二、Fig. 6.2 到底在画什么？
现在看一个矩形电流环。
它的边长分别是 $a$ 和 $b$，面积：
$$S = ab$$
磁场沿着 $z$ 轴。电流环本身倾斜了一点。
环面的法线方向，也就是磁偶极矩 $m$，和磁场之间夹角为 $\theta$。
三、磁偶极矩 $m$ 是什么？
对于一个电流环：
$$m = I S$$
矩形面积为 $S = ab$，所以：
$$m = Iab$$
方向怎么确定？
用右手定则：手指沿电流方向弯曲，大拇指指向磁偶极矩方向，也就是电流环平面的法线方向。
因此可以理解成：
$m$ 是这枚“微型磁针”的朝向。
四、为什么电流环受到力？
上一章学过电流元在磁场中的力：
$$F = I \int dl \times B$$
如果是一段长度为 $l$ 的直导线，而且导线方向与磁场垂直：
$$F = IlB$$
这就是本页使用的磁力公式。
五、奇怪的地方来了：合力是零，但为什么还能旋转？
Fig. 6.2(b) 中，两边受到大小相等、方向相反的磁力。所以总力：
$$F_{\text{net}} = 0$$
但注意：这两个力不在同一条作用线上。
这就形成了一个“力偶”。
最简单的生活例子就是方向盘：左边往下推，右边往上推。总推力可能为零，但方向盘照样旋转。
所以合力为零并不意味着没有转动效果。
六、一步一步推导力矩
每个力到中心的有效力臂为：
$$\frac{a}{2}\sin\theta$$
两个力产生的力矩方向相同，因此：
$$N = 2 \cdot \left(\frac{a}{2}\sin\theta\right) F$$
于是：
$$N = aF\sin\theta$$
再代入：
$$F = IbB$$
得到：
$$N = IabB\sin\theta$$
即：
$$N = mB\sin\theta$$
因为：
$$m = Iab$$
所以：
$$N = mB\sin\theta$$
这正是叉乘的大小：
$$|m \times B| = mB\sin\theta$$
于是最终：
$$N = m \times B$$
七、这个公式到底在说什么？
比公式本身更重要的是它的物理意义。
$$N = m \times B$$
意味着磁场会努力把 $m$ 转到 $B$ 的方向。
也就是：
磁场对磁偶极子施加力矩，使其尽量与磁场方向对齐。
这和指南针一模一样。指南针开始可能斜着，最后会尽量转成与当地磁场方向一致。
八、三个特殊角度一定要记住
当 $\theta = 0$ 时：
$$\sin 0 = 0$$
已经对齐，不需要再转。
当 $\theta = 90^\circ$ 时：
$$\sin 90^\circ = 1$$
力矩最大。
当 $\theta = 180^\circ$ 时：
$$\sin 180^\circ = 0$$
虽然力矩瞬间也是零，但这是一个“不稳定”的反向状态；稍微偏一点就会产生力矩。
所以可以把 Eq. 6.1 记成一句话：
磁场不一定把磁偶极子搬走，但会努力把它“掰正”。

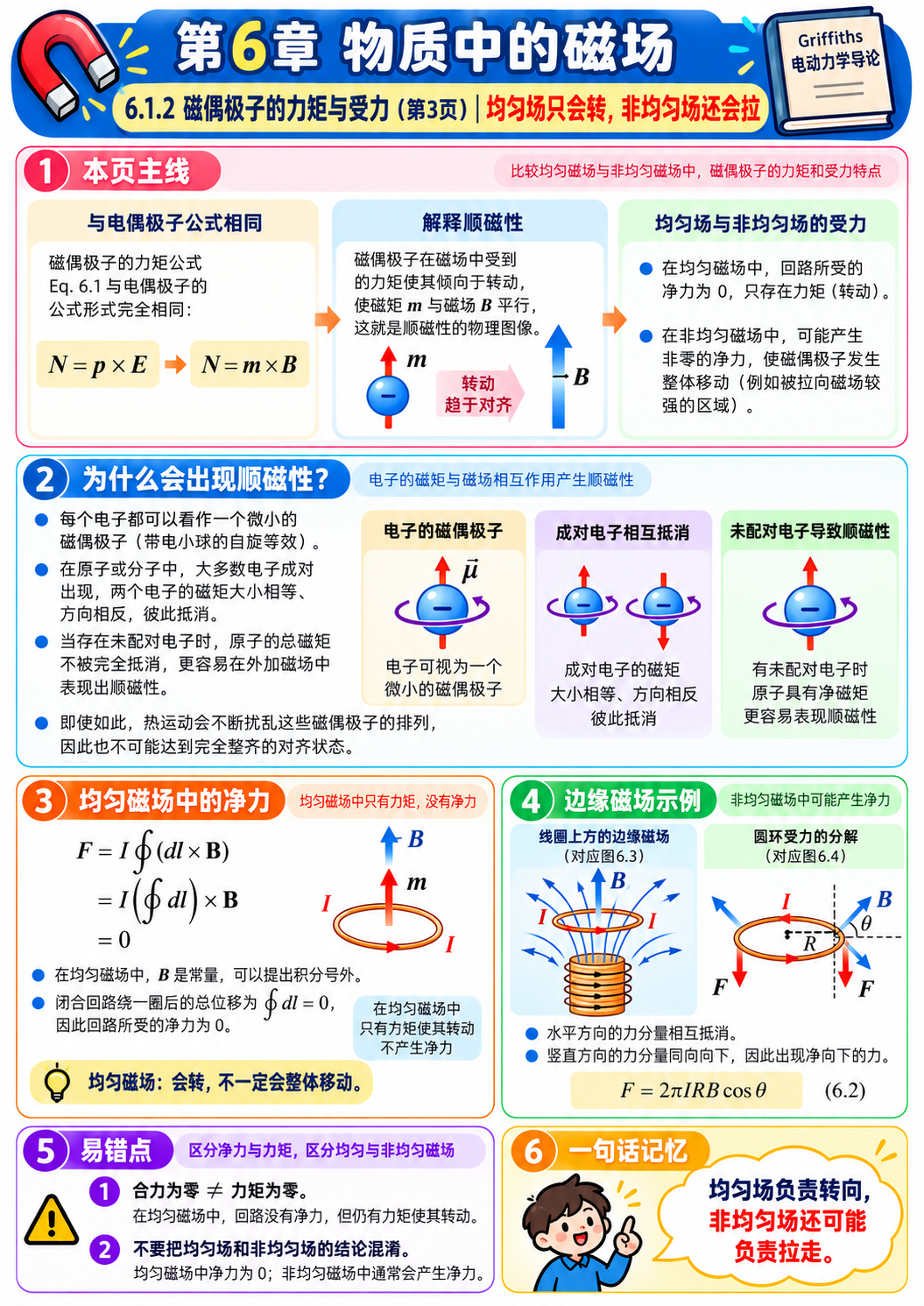

第 3 页：均匀磁场只负责“转”，非均匀磁场还能负责“拉”
这一页是非常关键的一页。它回答两个不同问题：
- 均匀磁场中，磁偶极子为什么没有净力？
- 非均匀磁场中，磁偶极子为什么可能被拉走？
一、为什么这个力矩能解释顺磁性？
上一页已经得到：
$$N = m \times B$$
这个力矩会把 $m$ 转向 $B$。因此很多微观磁偶极子就有了“顺着磁场排列”的倾向。
这正是顺磁性的基本图像。书中明确把这个力矩与顺磁性联系起来。
二、为什么不是所有电子都贡献一个顺磁矩？
如果每个电子都是磁偶极子，好像所有材料都应该非常顺磁。但实际并不是。
Griffiths 在这里给出的定性解释是：很多原子中的电子会成对出现，而且两个电子的自旋磁矩倾向于相反：
$$\uparrow\downarrow$$
于是磁矩相互抵消。因此总体磁矩被抵消。
如果存在一个没有配对的电子，那么最后这个原子就可能留下明显净磁矩。
因此书中指出，顺磁性经常与未配对电子有关。
三、为什么实际排列不会整整齐齐？
因为还有一个“捣乱者”：热运动。
磁场希望大家排整齐，但温度引起的随机运动不断把它们撞乱。
因此真实情况是一场竞争：
$$\text{磁场对齐倾向} \quad \text{vs} \quad \text{热运动随机扰动}$$
所以顺磁体一般不会达到百分之百完美排列。
四、均匀磁场中为什么总力为零？
书中接下来给出一个漂亮的证明：
$$F = I \oint (dl \times B)$$
如果磁场是均匀的，那么 $B$ 到处相同。所以可以提到积分外：
$$F = I \left( \oint dl \right) \times B$$
关键来了：绕完整个闭合电流环以后：
$$\oint dl = 0$$
为什么？因为 $dl$ 表示一步一步的位移。你沿着一个闭合跑道：出发 → 绕一圈 → 回到原点。
最终总位移为：
$$0$$
所以：
$$F = I \cdot 0 \times B = 0$$
即：
$$F_{\text{net}} = 0$$
这是书中这一页的重要结论。如果想进一步查阅相关推导过程，可以参考技术文档里的电磁学与矢量分析资料。
五、注意：力为零 ≠ 力矩为零
现在把上一页和这一页放在一起。
均匀磁场里：
$$F_{\text{net}} = 0$$
但一般：
$$N = m \times B \neq 0$$
因此均匀磁场可以：
让磁偶极子转身，却不一定把它整体拖走。
这个区别非常重要。
六、非均匀磁场就不同了
如果磁场强弱随位置变化，那么就不能再把 $B$ 简单提出积分号。
此时电流环各处受到的磁力大小不同。于是：
$$F_{\text{net}} = I \oint (dl \times B)$$
就可能不为零。
这也是为什么磁铁能够吸引某些物体。
七、Fig. 6.3：为什么把圆环放在线圈顶部？
Fig. 6.3 画的是一个半径为 $R$ 的圆形电流环，悬在线圈上方。
线圈内部磁场大致向上。但是到了线圈端部，磁力线开始向外散开。这叫边缘磁场。
所以这里的磁场不再纯粹竖直。它既有竖直分量，又有水平分量，也就是径向分量。
书中正是利用这个径向分量产生净竖直力。
八、Fig. 6.4 为什么力最终都向下？
Fig. 6.4 是圆环的侧视图。
磁场 $B$ 与水平方向之间夹角为 $\theta$。因此磁场的径向分量为：
$$B_{\text{radial}} = B\cos\theta$$
一小段圆环 $dl$ 受到磁力。径向磁场与环上的切向电流叉乘，会产生竖直方向的力。
一小段对应的竖直力大小：
$$dF = I B \cos\theta \, dl$$
整个圆周：
$$l = 2\pi R$$
所以：
$$F = 2\pi R I B \cos\theta$$
得到：
$$F = 2\pi R I B \cos\theta$$
这就是书中的 Eq. 6.2。图中的方向是向下。
九、这张图最核心的几何思想
圆环左边与右边的水平分量互相抵消。
但两边的竖直分量方向相同。
所以水平方向净力为零，而竖直方向出现净力。
最终得到一个净向下力。

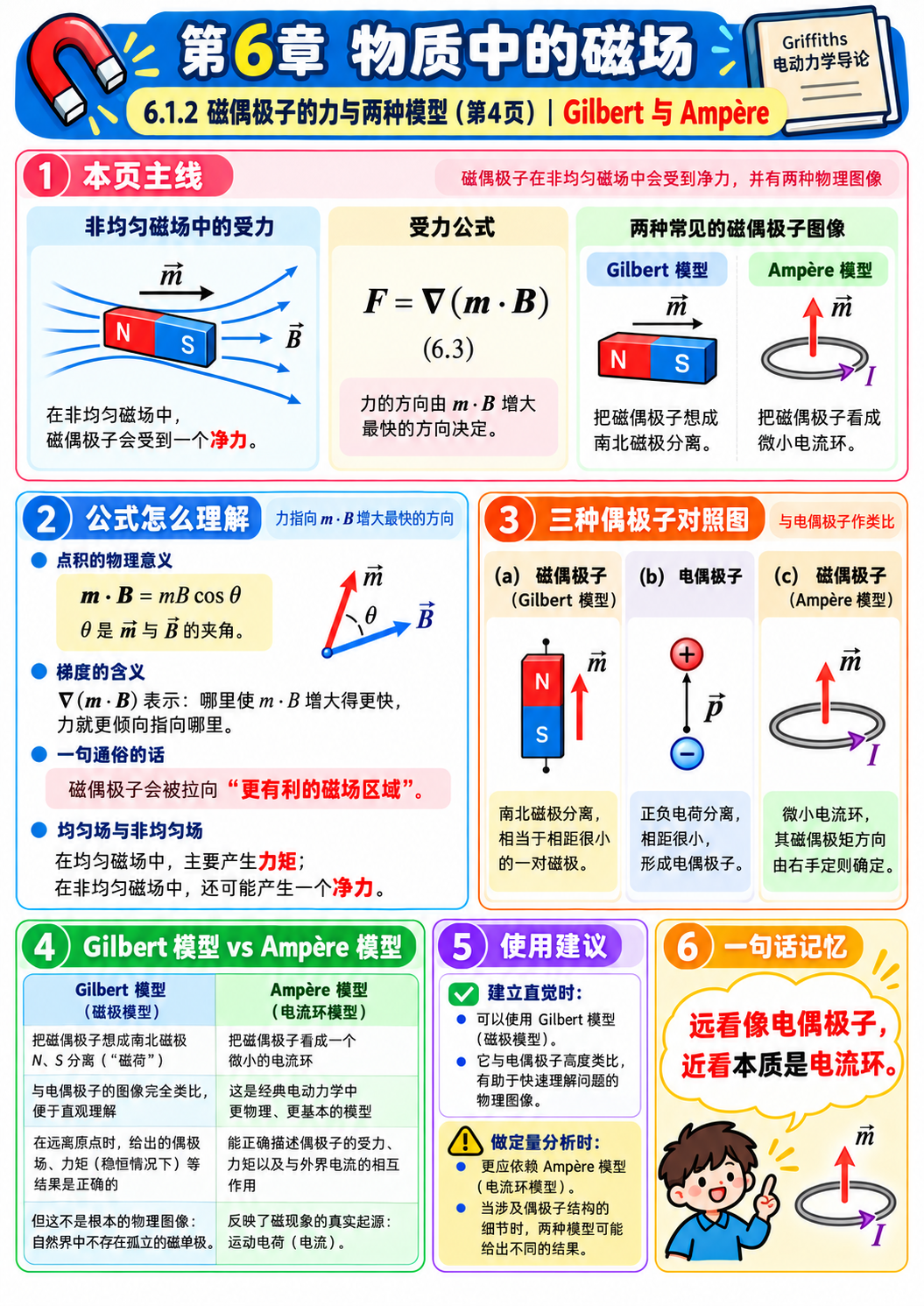

第 4 页：磁偶极子的通用受力公式，以及 Gilbert / Ampère 两种模型
这一页首先把前面的特殊圆环推广成一个非常重要的公式：
$$F = \nabla (m \cdot B)$$
一、先理解 $m \cdot B$
点积：
$$m \cdot B = mB\cos\theta$$
所以它既考虑磁场有多强 $B$，又考虑磁偶极子与磁场有多对齐。
如果两者同向，$\theta = 0$，则：
$$m \cdot B = mB$$
最大。
如果垂直，$\theta = 90^\circ$，则：
$$m \cdot B = 0$$
如果反向，$\theta = 180^\circ$，则：
$$m \cdot B = -mB$$
二、再理解 $\nabla$
这里的梯度意思是：
看看 $m \cdot B$ 在空间哪个方向增加得最快。
所以 Eq. 6.3 可以直观理解成：
磁偶极子会受到一个指向“更有利的磁场区域”的力。
因此产生了一个非常重要的区别：
如果磁场均匀，那么没有空间梯度，通常不会出现净平移力。
如果磁场不均匀，磁场随位置改变，就可能产生净力。
这正好总结上一页：
$$均匀场：主要产生力矩，不产生净平移力$$
$$非均匀场：还可能产生净力$$
三、辅助理解：为什么这个公式这么自然？
下面这一步是帮助理解，并不是这四页正文正在进行的推导。
磁偶极子在外磁场中的势能通常写成：
$$U = -m \cdot B$$
而力与势能关系：
$$F = -\nabla U$$
代入：
$$U = -m \cdot B$$
所以：
$$F = \nabla (m \cdot B)$$
这可以很好地帮助记住 Eq. 6.3。
四、Fig. 6.5：三幅图为什么长得这么像？
这是这几页里概念上最值得深入看的图。它并排画了三种偶极子。
Fig. 6.5(b)：真正熟悉的电偶极子
中间是电偶极子：上面是正电荷，下面是负电荷。
电偶极矩：
$$p = qd$$
从负电荷指向正电荷。
这是前面已经学过的真实电荷系统。
Fig. 6.5(a)：Gilbert 磁偶极子模型
左边画成：上面是 N 极，下面是 S 极。然后定义磁偶极矩从 S 指向 N。
看起来完全模仿电偶极子的结构。也就是假想像正负电荷一样可以分别存在。这叫 Gilbert 模型。
五、问题是：这个图虽然好理解，却不是真实的经典物理来源
如果真的存在独立的磁单极，那么把一根条形磁铁从中间砍开：
N -------- S
理论上应该得到：
N S
一个孤立北极，一个孤立南极。
但普通磁铁被切成两半后得到的是：
N ---- S
N ---- S
也就是两块完整的小磁铁。
所以本书强调：磁偶极子在经典电磁学中应理解为运动电荷形成的小电流环，而不是一对真正分离的磁荷。
六、Fig. 6.5(c)：Ampère 模型
右边才是本书采用的经典物理图像。
它画的是微小电流环。电流沿环流动。
根据右手定则，它对应磁偶极矩 $m$。
这就是 Ampère 模型，也就是“磁偶极子 = 微小电流环”。
这是本章后续推导真正依赖的模型。
七、既然 Gilbert 模型“不是真的”，为什么还要讲？
因为它非常好用。
电偶极子的三个经典公式是：
力矩：
$$N = p \times E$$
磁偶极子对应：
$$N = m \times B$$
电偶极子受力：
$$F = \nabla (p \cdot E)$$
磁偶极子对应：
$$F = \nabla (m \cdot B)$$
你会发现它们长得几乎一模一样。
Griffiths 因此说，有时可以从静电学公式直接进行类比：把 $m$ 对应 $p$，把 $B$ 对应 $E$，以及相应常数。
这种方法经常能快速建立直觉。
八、但为什么不能完全相信 Gilbert 模型？
因为电偶极子是真实的正负电荷分离，而经典磁偶极子的本质是电流环。
它们的微观结构根本不同。
所以在距离很远时，只看“整体偶极效果”，两者可能几乎一样。
但一旦靠得非常近，开始研究偶极子内部结构，就可能得到不同答案。
所以 Griffiths 的建议非常明确：
Gilbert 模型可以帮助建立直觉，但不要依赖它得到定量结果。
可以把它总结成：远看像电偶极子，近看本质是电流环。
九、脚注里的公式为什么更严谨？
正文写：
$$F = \nabla (m \cdot B)$$
脚注进一步提醒，更安全的展开方式是：
$$F = (m \cdot \nabla)B$$
因为这里 $m$ 是磁偶极子自身的固定参数，梯度算符 $\nabla$ 应当作用在空间变化的 $B$ 上，而不是把 $m$ 也拿去求导。
这个细节现在先记住即可，等后面学到束缚电流以及物质中的安培定律时，它的重要性会更加明显。
四页内容串成一条完整逻辑链
现在把这 4 页合起来，就非常清楚了。
微观层面首先有：运动电荷形成小电流环，小电流环等效为磁偶极子。
大量磁偶极子原先随机排列，所以宏观磁性可能抵消。
施加磁场以后，每个磁偶极子受到力矩：
$$N = m \times B$$
于是它们倾向于把 $m$ 转向 $B$。这就是理解顺磁性的起点。
如果磁场均匀：
$$F_{\text{net}} = 0$$
但：
$$N = m \times B$$
可以不为零。
所以均匀磁场主要让磁偶极子转向。
如果磁场不均匀，就还会产生净力：
$$F = \nabla (m \cdot B)$$
所以非均匀磁场还可能把磁偶极子拉向更强磁场区域。
最后，对磁偶极子的微观图像应记住：Gilbert 模型适合建立直觉；而 Ampère 模型才是本书经典电动力学采用的物理模型。
这就是这 4 页真正想搭好的“地基”。更系统的电磁学推导与学习资料，可以在云栈社区的物理与基础科学板块中继续查阅。
