英特尔酷睿Ultra 7 270K Plus跌破200美元，24核性价比反超i9

英特尔高端型号酷睿 Ultra 7 270K Plus 的价格首次跌破 200 美元大关，这意味着这款拥有 24 核心的准旗舰处理器，目前的入手门槛已经降至人民币 1500 元以下。

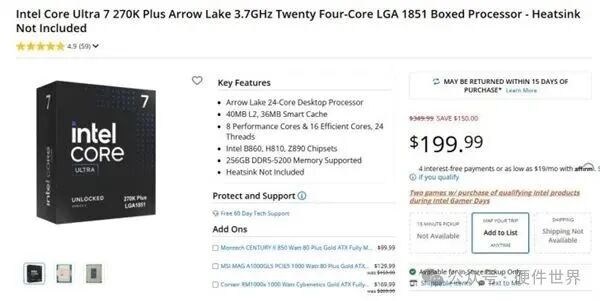

据北美零售商 Micro Center 最新报价显示，酷睿 Ultra 7 270K Plus 目前的单颗售价仅为 199.99 美元（约人民币 1418 元）。

该处理器最初的发布价格为 299 美元（约人民币 2009 元），随后官方建议零售价曾一度上调至 349 美元（约人民币 2345 元），按此计算，本次促销的实际降幅高达 150 美元（约人民币 1008 元），降价幅度接近 43%。

除了 270K Plus 外，同系列的酷睿 Ultra 5 250K Plus 也已降至 140 美元（约合人民币 993 元）以下，甚至定位入门的 10 核型号 Ultra 5 225F 也首次跌破了 100 美元（约人民币 672 元）大关。

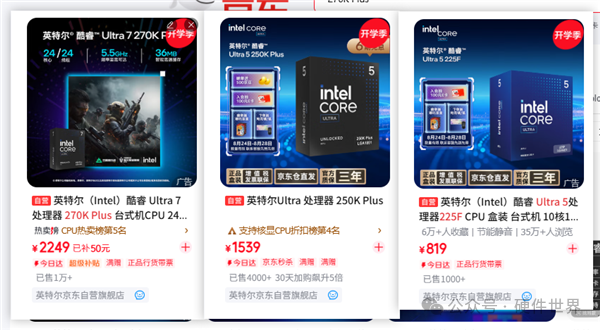

至于国内市场，英特尔酷睿 Ultra 7 270K Plus 价格稳定在 2249 元左右，酷睿 Ultra 5 250K Plus 价格稳定在 1539 元，Ultra 5 225F 价格为 819 元。

在硬件规格方面，酷睿 Ultra 7 270K Plus 采用了英特尔 LGA 1851 接口，内部集成 8 个性能核和 16 个能效核，共计 24 核心 24 线程，并配备了 40MB 的 L2 缓存和 36MB 的 L3 缓存。

目前在 200 美元以内的价位段，270K Plus 是市面上唯一能提供 24 个物理核心的产品，而且尽管其定位低于拥有完全相同核心线程配置的酷睿 Ultra 9 285K，但在实际的游戏测试中，270K Plus 的帧数表现反而更具优势。

更重要的是，酷睿 Ultra 9 285K 目前售价依旧在 500 美元（约人民币 3546 元）上下，AMD AM5 平台当下热门游戏处理器锐龙 7 7800X3D，日常零售价普遍维持在 300 美元（约人民币 2016 元）以上。花不到一半的价格就能拿下同等的核心算力甚至更好的游戏表现，这笔账怎么算都不亏。

桌面市场的价格战固然激烈，但真正的胜负手早已不局限于游戏玩家的购物车。服务器CPU 成为了英特尔与 AMD 角力的新战场，两家巨头在数据中心领域的攻防转换正悄然加速，而这恰恰是分析师上调 AMD 评级的关键伏笔。

据 Raymond James 分析师 Simon Leopold 发布的报告，AMD 将于明年超越 Intel 拿下服务器 CPU 市场份额第一，投资评级从表现优于大盘上调至强力买入，目标价从 565 美元上调至 641 美元。

AMD 此前预测到 2030 年底服务器 CPU 整体潜在市场将达到 2200 亿美元，Leopold 进一步预计，整体服务器 CPU 营收未来五年年复合增长率将达 44%，至 2030 年增至约 2010 亿美元。

Leopold 原先预计 AMD 的 GPU 业务规模将超越服务器 CPU 成为公司最大业务，但随着 CPU 需求出现转折，已将两者营收交叉的时间点往后延。

竞争格局方面，Leopold 预期 AMD 明年将在服务器 CPU 市场正式超越 Intel，同时 x86 架构本身也受到 Arm 架构服务器 CPU 的激烈竞争。Arm 方面主要通过芯片设计的权利金与授权业务受益，其首款自行开发、针对 AI 工作负载优化的 CPU 也可能带来额外优势。NVIDIA 首款独立 CPU Vera 目前虽仅占整体营收一小部分，但 Leopold 指出其成长速度相当快，随着 CPU 在 AI 应用部署和数据中心建设中扮演日益重要的角色，Vera 的重要性将持续提升。

市场占有率的预期攀升与股价上调，固然反映了 AMD 在服务器领域的强劲势头，但真正的生态竞争力往往体现在对“老用户”的持续关怀上——即便初代 Zen 架构已问世多年，AMD 仍未停止对其软件效能的打磨。这种从财务预期到技术落地的闭环，恰好通过最新的编译器更新得以具象化。

LLVM/Clang 编译器昨天合入了一项针对 AMD 初代 Zen 架构的重要优化补丁，专门解决了 Zen 1、Zen+ 及 Zen 2 处理器中“臭名昭著”的 PDEP/PEXT 指令性能问题。编译工程师 Simon Pilgrim 基于对这些指令在实际运行中高昂成本的性能分析，重构了 znver1/znver2 目标下的指令调度逻辑。

PDEP（并行位存入）和 PEXT（并行位提取）是 BMI2 扩展指令集中的两条位操作指令，常用于数据库、加密算法以及国际象棋、数独等游戏场景。问题在于，初代 Zen 架构采用微码方式实现这两条指令，性能表现远不如硬件原生实现的预期，不仅延迟极高（实测可达约 150 个时钟周期），还会占用大量 ALU 流水线和 uops 资源。此前编译器仅用 “WriteMicrocoded” 标签简单标记，完全无法反映其对流水线的真实冲击。

随着 LLVM 即将开始生成 llvm.pdep/pext 内联函数并向量化相关实现，编译器社区必须为老平台做出更明智的调度决策。Simon Pilgrim 根据 uops.info 和 Agner 的实测数据，取最坏情况的平均值作为调度依据，至少让调度器有了“可以工作的参考值”。

目前该补丁已合并至 LLVM 主线。对于仍在用锐龙 1000/2000 系列处理器跑编译任务或高性能计算的老平台用户来说，这次编译器层面的优化意味着未来程序在执行位操作密集型任务时，将获得更合理的指令调度，避免因 PDEP/PEXT 的高延迟拖累整体性能。

当 AMD 通过编译器补丁为老平台用户优化软件体验时，英特尔则选择在硬件制程上亮出未来蓝图——前者深耕现有架构的软件生态广度，后者则押注下一代物理制程的性能极限，两家巨头在不同维度的技术角力，恰好于近日同期上演。

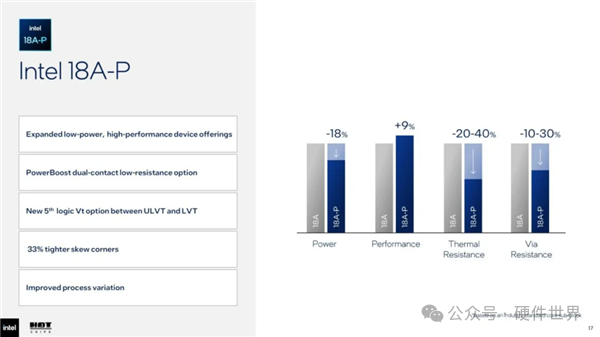

英特尔在近日举行的 Hot Chips 大会上详细披露了 Intel 18A-P 工艺的最新进展，其实测数据表现惊人，尤其在低电压环境下实现了 30% 的频率飞跃。根据英特尔与研究机构 Futurum Research 公布的实测数据，在已进入生产阶段的 x86 芯片上，该工艺在 0.5V 的超低电压环境下，主频相较于传统 FinFET 架构直接提升了 30%。

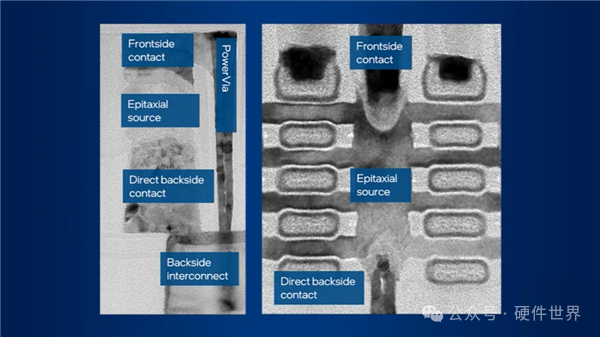

Intel 18A-P 并非现有 18A 工艺的小修小补，而是深度整合了 RibbonFET 全环绕栅极晶体管与 PowerVia 背面供电技术。简单来说，RibbonFET 是一种全环绕栅极架构，它通过四面包裹通道来精准控制电流，能有效解决微米级制程下的漏电问题。而 PowerVia 背面供电技术则是将电源线从芯片正面移至背面，彻底消除了信号线与电源线混杂带来的压降损失。这两项技术的合力，使得芯片无论是在极致节能的移动端，还是在追求极限性能的服务器端，体质都得到了显著升级。

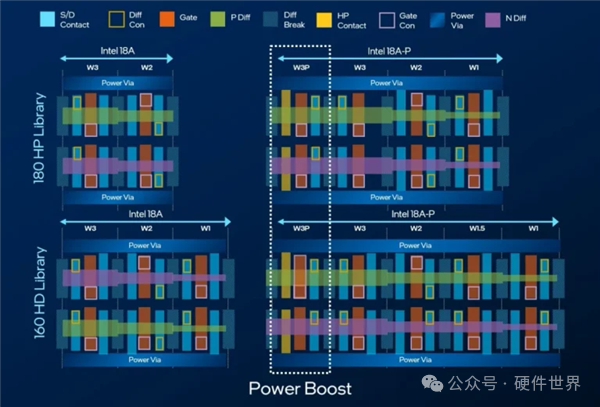

除了底层架构的变革，Intel 18A-P 还引入了名为 Power Boost 的全新双接触架构设计，该设计通过超低电阻接点大幅拉高了驱动电流，在维持相同电容负载的前提下，让元件的运算速度提升了约 10%。此外英特尔还在芯片金属层中额外增加了两层顶部粗金属层，这一改动缓解了布线拥挤并降低了互连延迟，换取了额外 2% 至 3% 的频率增益。

在散热方面，英特尔通过改进晶圆键合层的导热材料，使整体堆叠热阻成功降低了 20% 至 40%。这意味着处理器在高负载持续运行时，能拥有更多的温度余裕。目前该工艺的首批主力产品已经确定，分别是针对服务器市场的 Diamond Rapids 以及针对消费级市场的 Nova Lake 处理器，预计将于明年正式投放市场展开正面竞争。

从 270K Plus 的价格跳水，到服务器 CPU 的份额之争，再到老平台的编译器优化和新一代制程的落地，英特尔与 AMD 的对抗正同时覆盖消费端、数据中心和底层工艺三个维度。对玩家和开发者来说，这种竞争带来的红利还会持续相当长一段时间。云栈社区也将持续跟踪这两家在桌面与服务器赛道的后续动作。
